Dieser PWM DC Drehzahlregler ist ein leistungsstarkes und hocheffizientes Steuermodul zur Regelung von DC-Motoren und LED-Lasten.Er arbeitet mit Pulsweitenmodulation (PWM) und ermöglicht eine stufenlose, verlustarme Leistungs- und Drehzahlregelung.
Dank hoher Strombelastbarkeit bis 10 A (kurzzeitig 12 A) und sehr hohem Wirkungsgrad eignet sich das Modul ideal für Motorsteuerung, LED-Dimmung, Leistungsregelung und DIY-Projekte.
⭐ Hauptmerkmale
✔ PWM-Drehzahl- & Leistungsregelung
✔ Großer Spannungsbereich: DC 5–12 V
✔ Dauerstrom bis 10 A
✔ Kurzzeitig bis 12 A belastbar (≤ 10 s)
✔ Extrem hoher Wirkungsgrad bis 98 %
✔ Stufenlose Regelung von 0–99 %
✔ Ein/Aus-Funktion über Potentiometer
✔ Sehr geringer Ruhestrom
✔ Kompakte Bauform
⚙️ Technische Daten
Parameter
Wert
Betriebsspannung
DC 5 – 16 V
Dauerstrom
10 A
Max. Kurzzeitstrom
12 A (≤ 10 s)
Regelungsart
PWM (Pulsweitenmodulation)
Tastverhältnis
0 – 99 %
Steuerung
Potentiometer mit Schalter
Ruhestrom
ca. 0,002 A
Wirkungsgrad
bis zu 98 %
Abmessungen
ca. 30 × 20 × 14 mm (ohne Poti)
🎛️ Bedienung
Potentiometer ganz links: AUS (0 %)
Drehen im Uhrzeigersinn:
Einschalten
Stufenlose Regelung von 1 % bis 99 % Leistung
Keine separate Ein/Aus-Leitung erforderlich
🧠 Typische Anwendungen
DC-Motoren (5 V / 6 V / 9 V / 12 V)
Lüfter- & Pumpensteuerung
LED-Dimmer (ohne Konstantstromtreiber)
Heizdraht- & Leistungsregelung
Modellbau & Robotik
DIY-Elektronik & Testaufbauten
🛡️ Hinweise & Sicherheit
Polarität beachten
Für DC-Lasten geeignet (keine AC-Verbraucher)
Bei Dauerbetrieb nahe 10 A auf ausreichende Kühlung achten
LED-Dimmer nur für spannungsgetriebene LEDs verwenden
Empfohlen ab 5A mit ausreichende Kühlung betreiben
📦 Lieferumfang
1 × PWM DC Drehzahlregler / LED-Dimmer Modul (10 A)
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieses XT60 auf DC5521 Adapterkabel ist die ideale Lösung, um Akkus, Netzteile und Geräte flexibel zu verbinden – egal ob im RC-Modellbau, Solarbereich oder DIY-Projekt.
Jetzt mit 4 Varianten, sodass du exakt die passende Kombination aus Stecker & Buchse auswählen kannst.
✔ 4 Varianten verfügbar✔ XT60 ↔ DC5521✔ 18AWG Kupfer✔ Plug & Play
Hergestellt aus 18AWG Kupferkabel für stabile Stromübertragung und lange Lebensdauer.
📊 Varianten (WICHTIG)
Variante
Beschreibung
Einsatz
XT60 Stecker → DC5521 Buchse
Akku → Gerät
Standard Verbindung
XT60 Buchse → DC5521 Stecker
Ladegerät → Akku
Rückrichtung
DC5521 Buchse → XT60 Buchse
Verlängerung / Adapter
Spezialanwendung
XT60 Stecker → DC5521 Stecker
Direkte Verbindung
Sonderfälle
📊 Technische Daten
Eigenschaft
Wert
Länge
ca. 27 cm
Kabel
18 AWG (0,75 mm²)
Material
Kupferkern + PVC-Isolierung
Stecker
XT60 / DC 5.5 × 2.1 mm
Einsatz
DC Stromversorgung
🔌 Funktionen
Verbindung unterschiedlicher Stecksysteme
Flexible Stromversorgung
Plug & Play
Universell einsetzbar
🚀 Vorteile
4 Varianten verfügbar → maximale Flexibilität
Hochwertiger Kupferleiter
Niedriger Widerstand
Robust & langlebig
Ideal für mobile Anwendungen
🎯 Einsatzbereiche
RC Modelle & FPV
Solar & Powerbanks
Akku-Systeme
Ladegeräte
DIY Elektronik
⚠️ Wichtige Hinweise
Variante genau auswählen (Stecker/Buchse!)
Polarität prüfen vor Anschluss
Nicht für Überlastbetrieb verwenden
📦 Lieferumfang
1 × XT60 ↔ DC5521 Adapterkabel (Variante nach Auswahl)
18 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dual-Relais Temperaturregler für Heizen & Kühlen
Der STC-1000 Temperatur-Controller ist ein kompakter, vielseitiger und präziser Regler mit Heiz- und Kühlfunktion. Dank seiner einfachen Bedienung und hohen Genauigkeit eignet er sich für zahlreiche Anwendungen – von Aquarien, Inkubatoren und Warmwasserbereitern bis hin zu Gefrierschränken, Lüftern oder selbstgebauten Kühlboxen.
Eigenschaften
Dual-Modus: Unterstützt sowohl Heizen als auch Kühlen
Hohe Messgenauigkeit: ±1 °C im Bereich von -50 bis +70 °C
Einfacher Anschluss & Bedienung mit übersichtlichem Display und 1 m Sensor-Kabel
Zwei Relaisausgänge (je 10 A/220 V AC für Heizen und Kühlen)
Kompaktes Design: nur 75 × 85 × 35 mm
Breites Einsatzspektrum: Aquarien, Brutkästen, Warmwasserbereiter, Gefrierschränke, Lüfter und vieles mehr
Technische Daten
Modell: STC-1000
Versorgungsspannung: AC 110–220 V (50/60 Hz)
Leistungsaufnahme: < 3 W
Temperaturbereich: -50 °C bis +99 °C
Messgenauigkeit: ±1 °C (im Bereich -50 ~ +70 °C)
Sensor: 1 × NTC-Sensor (inkl. 1 m Kabel)
Relaiskapazität:
Kühlen: 10 A / 220 V AC
Heizen: 10 A / 220 V AC
Arbeitstemperatur: 0 °C – 60 °C
Größe: 75 × 85 × 35 mm
⚙️ Bedienmenü (Funktionen)
F1: Temperatur-Sollwert (–50,0 bis +99,9 °C)
F2: Differenzwert / Hysterese (0,3 bis 10,0 °C)
F3: Kompressor-Verzögerung (1–10 Minuten, Standard: 3 Min.)
F4: Temperaturkalibrierung (–10,0 bis +10,0 °C)
Anwendungsbeispiele
Warmwasserbereiter:
Start: 50 °C → Stop: 65 °C → Heizung schaltet automatisch
Ventilator/Farm-Lüfter:
Start: 30 °C → Stop: 26 °C → Lüftung schaltet automatisch
Lieferumfang
1 × STC-1000 Temperaturcontroller
1 × NTC-Sensor (1 m Kabellänge)
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Signalwandler HDH-21 – 2 Eingang / 2 Ausgang
Der Signalwandler HDH-21 dient zur galvanischen Trennung, Umwandlung und Übertragung von Gleichspannungssignalen in standardisierte Strom- oder Spannungssignale. Typische Anwendungen sind die Anbindung von Sensoren und Messgeräten an SPS, DCS-Systeme oder Anzeigegeräte.
Mit einer Versorgung von 24VDC, hoher Genauigkeit (0,1% F.S.), schneller Reaktionszeit (≤10ms) und robuster Isolierung (2500VAC) ist der Wandler optimal für industrielle Automatisierung geeignet.
Dank DIN-Schienenmontage ist die Installation schnell und platzsparend.
Vorteile auf einen Blick
Isoliert & wandelt analoge Signale zuverlässig
Flexibel einsetzbar: unterstützt verschiedene Eingangs- und Ausgangssignale
Hohe Genauigkeit: 0,1 % F.S.
Sehr niedriger Temperaturdrift: 0,005% F.S./°C
Schnelle Reaktion: ≤10ms
Robuste Industriequalität: galvanische Trennung, 2500VAC Isolation
Einfache Montage: für DIN-Schiene
Technische Spezifikationen
Kategorie
Details
Modell
HDH-21
Eingangssignale
0–10V oder 4–20mA ; kundenspezifisch
Eingangswiderstand
≥300 kΩ
Ausgangssignale
4–20mA oder 0–10V ; kundenspezifisch
Ausgangslast (Strom)
RL ≤ 500 Ω
Ausgangslast (Spannung)
RL ≥ 10 kΩ
Versorgungsspannung
24VDC / 12VDC
Stromverbrauch
≤30 mA (bei 24VDC, 1in/1out, 20mA)
Genauigkeit
0,1 % F.S.
Temperaturdrift
0,005 % F.S./°C (-20°C bis +55°C)
Reaktionszeit
≤10 ms (0–90%)
Isolation
2500VAC/1min (Eingang, Ausgang, Versorgung)
Isolationswiderstand
≥100 MΩ
Betriebstemperatur
-20°C bis +55°C
Normen
EMC: GB/T 18268 (IEC61326-1)
Montage
DIN-Schiene
Anwendungsbereiche
PLC, DCS, Anzeigegeräte, Industrieautomation, Prozesssteuerung
Abmessung:
1 IN 1 OUT (103mm x 25mm x 45 mm),
2 IN 2 OUT (110mm x 117mm x 22 mm)
Lieferumfang
1 × Signalwandler HDH-21
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
4 Kanäle 0–10V (TX ↔ RX)
Bis 2 km Reichweite (freie Sicht)
Ideal für Industrie, DIY, Gebäudeautomation, Retrofit
Keine Software, einfache Konfiguration
Versand aus DE, Rechnung mit MwSt
Der DTT433-RF besteht aus zwei Einheiten: einem Sender (DTT433-TX) und einem Empfänger (DTT433-RX). Das System ermöglicht die kabellose Übertragung von bis zu vier analogen 0–10V-Signalen über eine Entfernung von bis zu 2.000 Metern – absolut zuverlässig, störungsarm und mit hoher Präzision.
Durch die robuste 2,4-GHz-Funktechnologie (NRF24L01-Kompatibel) ist das Set ideal, wenn analoge Mess- oder Steuersignale über große Entfernungen, ohne Kabeltrassen oder in schwer zugänglichen Bereichen übertragen werden müssen.
Jedes Adapter-Paar arbeitet über einen eigenen Funkkanal. Dadurch können bis zu 125 Paare gleichzeitig im selben Raum betrieben werden – ohne Interferenzen.
Hauptmerkmale
Kabellose Übertragung von 4 Kanälen (0–10V)
Sende- und Empfangssignal 1:1 identisch
Reichweite bis 2 km (mit E01-2G4M27D Antenne)
Reichweite bis 1 km (mit NRF24L01+PA+LNA -Antenne)
Reichweite bis 500m (mit Standard-NRF24L01-Antenne)
Extrem hohe Genauigkeit: 0,001 V
Industrietauglicher Temperaturbereich −30°C bis +70°C
SMA-K Antennenanschluss
Störsichere 2,4–2,525 GHz Funkübertragung
Typische Anwendungen
Kabellose Verbindung von Sensoren und Messsystemen
Erfassung von analogen Signalen über große Distanz
Übertragung von Sensordaten aus schwer zugänglichen Bereichen, z. B.– Kellerräume– Hallen– Außenbereiche– zwischen Gebäuden
Mobile oder temporäre Messaufbauten
Prozessautomatisierung ohne zusätzliche Leitungen
Technische Details – Übersicht (Sender + Empfänger)
Allgemeine Funktechnik (je nach Antennen-Variante)
E01-2G4M27D Hochleistungsantenne (bis 2 km)
Arbeitsfrequenz: 2400–2525 MHz
Sendeleistung: 5 bis 20 dBm (200 mW)
Empfangsempfindlichkeit: –99 dBm
Luftdatenrate: 250 kbps (Standard), bis 2 Mbit/s
Reichweite: bis 2000 m (freie Sicht)
Anschluss: SMA-K
E01-ML01DP5 Standardantenne (bis 1 km)
Arbeitsfrequenz: 2400–2525 MHz
Luftdatenrate: 250 kbps (Standard)
Reichweite: bis 1000 m (freie Sicht)
Anschluss: SMA-K
(Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm)
NRF24L01 Standardantenne (bis 500 m)
Arbeitsfrequenz: 2400–2525 MHz
Luftdatenrate: 250 kbps (Standard)
Reichweite: bis 500 m (freie Sicht)
Anschluss: SMA-K
(Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm)
Sender – DTT433-TX
Parameter
Wert
Versorgungsspannung
0–24 V DC
Eingangssignal
0–10 V analog
Anzahl Kanäle
4
Genauigkeit
0,001 V
Temperaturbereich
−30°C … +70°C
Abmessungen
70 × 80 × 20 mm
Antennenvarianten
E01-2G4M27D oder NRF24L01
Max. Reichweite
2000 m / 1000 m /500 m (Freie Luft)
Arbeitsfrequenz
2400–2525 MHz
Datenrate
250 kbps (Standard)
Sendeleistung
Siehe Antenne
Empfangsempfindlichkeit:
–99 dBm
Empfänger – DTT433-RX
Parameter
Wert
Versorgungsspannung
12 V DC
Ausgangssignal
0–10 V analog (identisch zum Sender)
Anzahl Kanäle
4
Genauigkeit
0,001 V
Temperaturbereich
−30°C … +70°C
Abmessungen
70 × 80 × 20 mm
Antennenvarianten
E01-2G4M27D oder NRF24L01
Max. Reichweite
2000 m / 1000 m / 500 m (Freie Luft)
Arbeitsfrequenz
2400–2525 MHz
Datenrate
250 kbps (Standard)
Sendeleistung
Siehe Antenne
Empfangsempfindlichkeit:
–99 dBm
Lieferumfang
1× DTT433-TX Sender (4-Kanal 0–10V Eingang)
1× DTT433-RX Empfänger (4-Kanal 0–10V Ausgang)
1× Antenne (je nach Auswahl: E01-2G4M27D oder E01-ML01DP5 oder NRF24L01)
Anschlussklemmen / Terminalblöcke
Bedienanleitung
Optional anpassbar
Weitere Antennentypen
Mehrere gleichzeitig betreibbare Paare (bis 125)
Gehäusefarben oder Industriegehäuse
Vorteile
Einfacher Einbau & zuverlässige Performance
Sauberes Design, kompatibel mit gängigen Setups
Schneller Support & Ersatzteilservice durch Oreluxtech
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
The PT100 RTD is a high-precision temperature sensor that plays a key role in many industrial applications. Its design is based on a fine platinum wire whose electrical resistance depends on temperature. At 0 degrees Celsius, this sensor has a resistance of exactly 100 ohms, which gives it its name.
The PT100 RTD operates on the principle that the resistance of a metal increases with increasing temperature. This property makes the PT100 particularly suitable for precise temperature measurements. Unlike other temperature sensors, such as thermocouples, the PT100 RTD offers excellent linearity and very low drift over time, making it a reliable choice for many industrial applications.
Another advantage of the PT100 RTD is its high accuracy. In critical applications, such as the chemical or pharmaceutical industries, it is crucial to measure precise temperatures to ensure product quality. The PT100 can measure temperatures in a range from -200 to +850 degrees Celsius, making it versatile.
The installation and calibration of the PT100 RTD is relatively simple. It is often used in conjunction with special measuring devices that precisely convert resistance changes into temperature values. This allows for easy integration into existing process monitoring systems.
Characteristics:
Sensor: Pt100
Measuring range: -50 to +500 °C
Output: 0-10V
Working voltage: DC 24V
Accuracy: plus or minus 0.2 percent FS
Dimensions: 45 mm diameter (1.77 inches)
Material: plastic
Weight: 25 g
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieses Spannung-zu-Strom Konverter Modul wandelt analoge 0–5V, 0–10V oder 0–24V Spannungssignale zuverlässig in ein 4–20mA Stromsignal um – den Standard in der Industrieautomation.
Ideal zur Integration von Sensoren, Mikrocontrollern oder analogen Spannungsquellen in SPS/PLC Systeme, bei denen ein stabiles Stromsignal benötigt wird.
✔ 0–10V → 4–20mA✔ SPS & PLC kompatibel✔ Einstellbar (Null & Span)✔ Industrie Standard
Dank einstellbarer Null- und Spannweiten-Kalibrierung lässt sich das Modul präzise an verschiedene Anwendungen anpassen.
⚙️ Technische Daten
Versorgungsspannung: DC 7V – 30V (empfohlen: 12V–24V)
Eingangssignal:
0–5V
0–10V
0–24V
Ausgangssignal: 4–20mA
Einstellung:
Nullpunkt einstellbar
Spannweite einstellbar
Modulgröße: ca. 55 × 25 mm
Isolation: galvanische Isolation (nicht optokopplerbasiert)
🚀 Vorteile
Wandelt Spannung in 4–20mA (Industrie-Standard)
Kompatibel mit SPS, PLC und Industrieanlagen
Einstellbare Kennlinie für präzise Anpassung
Stabile Signalübertragung auch über längere Strecken
Kompakte Bauform für einfache Integration
🎯 Einsatzbereiche
SPS & PLC Steuerungssysteme
Industrieautomation
Sensorintegration (Druck, Temperatur, Füllstand)
Maschinenbau & Prozesssteuerung
IoT & Datenerfassung
🔌 Hinweise
Versorgungsspannung muss höher sein als das Eingangssignal
Kalibrierung über Potentiometer erforderlich
Nicht-optokoppler Isolation vorhanden
Für präzise Anwendungen sorgfältig einstellen
📦 Lieferumfang
1 × Spannung zu 4–20mA Signal Konverter Modul
4 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der EFB0512HA 5010 ist ein kompakter, leistungsstabiler bürstenloser Gleichstromlüfter zur aktiven Kühlung elektronischer Baugruppen.Mit seiner geringen Bauhöhe von nur 10 mm eignet er sich ideal für enge Einbauräume in Gehäusen, Netzteilen, Steuerungen und Embedded-Systemen.
Der 3-adrige Anschluss ermöglicht zusätzlich die Drehzahlüberwachung über ein Tachosignal, was ihn besonders für professionelle und industrielle Anwendungen interessant macht.
⭐ Produktmerkmale
✔ Kompakte 5010-Bauform (50 × 50 × 10 mm)
✔ Airflow 22.40 CFM
✔ Noise 30.0 dB(A)
✔ Speed: 6500 RPM
✔ 12 V DC Betriebsspannung
✔ Geringe Stromaufnahme: 0,15 A
✔ 3-Wire Anschluss mit Tachosignal (RPM)
✔ Bürstenloser DC-Motor für leisen, langlebigen Betrieb
✔ Wartungsarm & für Dauerbetrieb geeignet
✔ Zuverlässige Kühlung bei kompakter Baugröße
⚙️ Technische Daten
Parameter
Wert
Modell
EFB0512HA
Baugröße
50 × 50 × 10 mm (5010)
Betriebsspannung
12 V DC
Stromaufnahme
0,15 A
Leistungsaufnahme
ca. 1,8 W
Anschluss
3-adrig
Motortyp
Brushless DC
Drehzahlregelung
Keine PWM
Drehzahlüberwachung
Ja (Tachosignal)
🔌 Anschlussbelegung (3-Wire)
Rot → +12 V
Schwarz → Masse (GND)
Gelb / Weiß → Tachosignal (RPM)
🧠 Typische Anwendungen
Elektronik- & Steuergehäuse
Netzteile & Ladegeräte
Router, Switches, Mini-PCs
LED-Treiber & Industrieelektronik
DIY- & Maker-Projekte
⚠️ Hinweis
❗ Keine PWM-Drehzahlregelung vorhanden
❗ Drehzahl ist konstant, kann jedoch über das Tachosignal überwacht werden
❗ Nur für 12 V DC geeignet
📦 Lieferumfang
1 × EFB0512HA 5010 Lüfter (12 V, 3-adrig)
16 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieses Signal Konverter Modul wandelt zuverlässig ein 4–20mA Stromsignal in ein 0–10V Spannungssignal um – ideal für die Verbindung zwischen Industriesensoren und SPS/PLC Steuerungen.
Zusätzlich kann das Modul flexibel angepasst werden: Über integrierte Potentiometer lassen sich Eingangsbereich und Ausgangsspannung kalibrieren, wodurch es sich optimal an unterschiedliche Anwendungen anpassen lässt.
✔ 4–20mA → 0–10V✔ SPS & PLC kompatibel✔ Einstellbar & präzise✔ Industrie Standard
Perfekt geeignet für Automatisierung, Messtechnik, Industrieanlagen und Steuerungssysteme.
⚙️ Technische Daten
Versorgungsspannung: DC 7V – 30V
Eingangssignal: 4 – 20mA (Standard)
Ausgangssignal: 0 – 10V DC (Standard)
Präzision: ca. 1mA
Arbeitstemperatur: -10 °C bis +60 °C
Luftfeuchtigkeit: 10% – 90% RH
Modulgröße: 40 × 25 × 16 mm
🚀 Vorteile
Wandelt 4–20mA in 0–10V (Industrie-Standard)
Einstellbare Kalibrierung über Potentiometer
Hohe Kompatibilität mit SPS & PLC
Stabile Signalumwandlung
Kompakte Bauweise für einfache Integration
Ideal für industrielle Anwendungen
🎯 Einsatzbereiche
SPS & PLC Steuerungen
Industrieautomation
Sensorintegration (Druck, Temperatur, Füllstand)
Maschinenbau & Prozesssteuerung
IoT & Datenerfassung
🔌 Hinweise
Eingang und Ausgang korrekt kalibrieren
Saubere Spannungsversorgung für stabile Ergebnisse
Für industrielle Anwendungen geeignet
📦 Lieferumfang
1 × 4–20mA zu 0–10V Signal Konverter Modul
13 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der 7515 USB-Radiallüfter ist ein kompakter, leistungsstarker 5V DC Turbogebläse-Lüfter mit USB-Anschluss. Dank seiner Radial-Bauform (Blower) erzeugt er gerichteten Luftstrom mit erhöhtem statischem Druck – ideal für gezielte Kühlung in engen Kanälen oder Hotend-Systemen.
Perfekt geeignet für 3D-Drucker Extruder, Wechselrichter, Netzteile, PC-Komponenten, Luftpumpen oder DIY-Projekte.
⭐ Highlights
✔ 5V USB Betrieb – direkt an Powerbank oder PC✔ Radial-Blower Bauform✔ Bürstenloser Motor (Brushless)✔ Kompakte 7515 Baugröße (75×75×15 mm)✔ Geeignet für 3D-Drucker Extruder✔ Lange Lebensdauer: 35.000 Stunden
⚙️ Technische Daten
Parameter
Wert
Modell
7515 USB Radial
Bauform
Radiallüfter / Turbogebläse
Nennspannung
5V DC (USB)
Stromaufnahme
0,4 A
Leistung
2 W
Drehzahl
3000 RPM
Luftstrom
6,83 CFM
Statischer Druck
0,53 inH₂O
Größe
75 × 75 × 15 mm
Lufteinlass
50,6 mm
Luftauslass
45,5 × 15 mm
Lebensdauer
ca. 35.000 Std.
Motor
Brushless DC
🔄 Radiallüfter Vorteile
Im Gegensatz zu Axiallüftern erzeugt dieser Blower:
Höheren statischen Druck
Gerichteten Luftstrom
Bessere Kühlung in engen Luftkanälen
Effektivere Hotend-Kühlung bei 3D-Druckern
🏭 Typische Anwendungen
3D-Drucker Extruder / Hotend
Wechselrichter
DC-Netzteile
PC & CPU Zusatzkühlung
Luftpumpen
Embedded Systeme
DIY Kühlprojekte
📦 Lieferumfang
1 × 7515 USB Radiallüfter (5V)
⚠️ Hinweis
Betrieb ausschließlich mit 5V DC (USB)
Nicht für 12V oder 24V geeignet
Kein PWM-Modell (konstante Drehzahl)
20 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Parameter:
Modell: BFB1012VH
Größe: 97*94*33mm
Spannung: DC 12V
Spannung bereich: 7,0-12,6 V
Strom: 1,80 A
Leistung: 31,6 watt
Geschwindigkeit: 5300RPM
Wind: 46CFM
Druck: 2,814 zoll von wasser
Lärm: 64d-BA
Features: Unterstützung geschwindigkeit control funktion, intelligente PWM speed control funktion
Merkmale Wartung-freies doppel kugellager, lange lebensdauer, und ausreichende kühlung luftstrom und wind
Lieferumfang:
1 x Lüfter
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
✔ Für 4-Pin und 3 Pin PWM Lüfter✔ 22kHz leise Regelung✔ 8–24V kompatibel✔ Mit Ein/Aus Schalter
Dieser kompakte PWM Drehzahlregler für bürstenlose DC-Lüfter und Motoren ermöglicht eine präzise und leise Steuerung von 4-Pin PWM Lüftern (z. B. PC/CPU Fans).
Mit einem breiten Eingangsspannungsbereich von 8–24V, einer hohen PWM-Frequenz von 22 kHz und integriertem Ein-/Aus-Schalter eignet sich das Modul perfekt für DIY-Projekte, Kühlungssysteme und Elektronik-Anwendungen.
Die Drehzahl wird stufenlos über PWM geregelt – für optimale Leistung bei minimaler Geräuschentwicklung.
📊 Technische Daten
Eigenschaft
Wert
Betriebsspannung
DC 8 – 24V
Nennstrom
5A
Leistung
60W (12V) / 120W (24V)
PWM Duty Cycle
0 – 100 % (konfigurierbar)
PWM Frequenz
22 kHz
Ruhestrom
ca. 20 mA
Standby
0 mA (ausgeschaltet)
Signaltyp
PWM (5V Rechtecksignal)
🔌 Anschluss & Schnittstellen
Stromeingang: XH2.54 Anschluss
Lüfteranschluss: 4-Pin (2510-4P)
Klemmenblock: zusätzlicher Anschluss möglich
Ein/Aus-Schalter: integriert
⚙️ Funktionen
PWM Drehzahlregelung (stufenlos)
Ein-/Aus-Schalter integriert
Unterstützt 4-Pin PWM Lüfter
Optional umkehrbares PWM Signal
Einstellbarer PWM Bereich (0–100 %)
🔄 PWM Optionen (per Lötpad)
Option
Funktion
Standard
17 % – 100 % (Startschutz)
0% Modus
0 % – 100 % (volle Kontrolle)
Reverse PWM
Umgekehrtes Signal (für spezielle Lüfter)
🚀 Vorteile
Leiser Betrieb dank 22 kHz PWM
Kompatibel mit PC-Lüftern (4-Pin)
Kompakt & einfach zu integrieren
Stabiler Betrieb bei hoher Last
Ideal für DIY & Kühlprojekte
🎯 Einsatzbereiche
PC / CPU Lüftersteuerung
Server & Gehäusekühlung
3D Drucker
Elektronik-Kühlung
DIY Projekte
⚠️ Wichtige Hinweise
Nur für 4-Pin PWM Lüfter geeignet
Kein klassischer Motorregler für 2-Draht Motoren
Spannung muss zum Lüfter passen
5A Maximalstrom beachten
📦 Lieferumfang
1 × PWM Lüfterregler Modul
4 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieser 6-Port Draht Splitter Verteilungsblock ermöglicht eine schnelle, sichere und saubere Verbindung von mehreren Kabeln – ganz ohne Löten.
Ideal geeignet für LED Streifen, Beleuchtungssysteme, DIY-Projekte und Niederspannungsinstallationen bis 42V DC.
Dank Quick-Connect-Technologie lassen sich Kabel einfach einstecken und sicher fixieren – perfekt für schnelle Installationen und Erweiterungen.
⚙️ Technische Daten
Eingang:
Kabelquerschnitt: 0,34 – 0,75 mm²
Spannung: 0 – 42V DC
Max. Strom: 9A
Ausgänge (pro Port):
Kabelquerschnitt: 0,2 – 0,5 mm²
Spannung: 0 – 42V DC
Max. Strom: 1,5A
Allgemein:
Ports: 6 (Parallel-Schaltung)
Material Gehäuse: PA Kunststoff
Leitermaterial: Kupfer
Farbe: Schwarz
🚀 Vorteile
Schnelle Installation ohne Löten
Sichere und stabile Verbindung
Kompakte Bauweise für einfache Integration
Ideal für Verteilung von Stromleitungen
Wiederverwendbar und langlebig
🎯 Einsatzbereiche
LED Streifen & Beleuchtung
Niederspannungs-Verkabelung
DIY Elektronik Projekte
Modellbau & Automatisierung
Smart Home Installationen
🔌 Hinweise
Nur für Niederspannung (max. 42V DC) geeignet
Strombelastung pro Ausgang beachten
Für optimale Verbindung passende Kabelgröße verwenden
📦 Lieferumfang
2 × 6-Port Draht Splitter Verteilungsblock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link

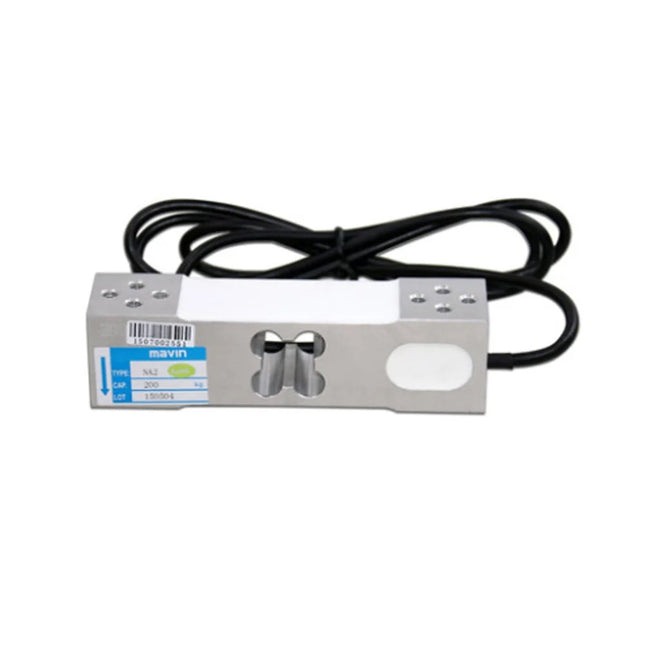

Die Na2 Wägezellen sind hochpräzise Sensoren, die in elektronischen Waagen eingesetzt werden und verschiedene Kapazitäten von 200 kg, 350 kg bis hin zu 500 kg abdecken. Diese Wägezellen bieten eine beeindruckende Genauigkeit mit einem umfassenden Fehler von nur 0,02 % des vollen Skalenbereichs (F.S), was sie ideal für Anwendungen macht, bei denen höchste Präzision erforderlich ist.
Technische Spezifikationen:
- **Empfindlichkeit**: 1,0 ± 0,1 mV/V
- **Nichtlinearität**: 0,02 % F.S
- **Hysterese**: 0,02 % F.S
- **Wiederholbarkeit**: 0,02 % F.S
- **Kriechen**: 0,02 %/10 min
- **Null-Ausgang**: ± 2 %
- **Eingangsimpedanz**: 405 ± 10 Ohm
- **Ausgangsimpedanz**: 350 ± 3 Ohm
- **Isolationswiderstand**: ≥ 5000 MΩ (100 VDC)
- **Erregungsspannung**: 5 VDC bis 12 VDC
Die Wägezellen sind für den Betrieb in einem Temperaturbereich von -20 °C bis +60 °C geeignet und verfügen über einen Temperaturkompensationsbereich von 10 °C bis +40 °C. Der Einfluss der Nulltemperatur beträgt 0,03 % pro 10 °C und der temperatureinfluss auf die Empfindlichkeit liegt bei 0,02 % pro 10 °C.
Überlast- und Schutzmerkmale
Diese Wägezellen sind äußerst robust und sicher, mit einem sicheren Überlastbereich von 120 % und einem Grenzüberlastbereich von 150 %. Mit der Schutzart IP65 sind sie gegen das Eindringen von Staub und Wasser geschützt, was ihre Langlebigkeit in verschiedenen Umgebungen gewährleistet.
Material und Design
Die Wägezellen sind aus einer Aluminiumlegierung gefertigt und präsentieren sich in einem eleganten Silber. Dies sorgt nicht nur für eine ansprechende Optik, sondern auch für ein geringes Gewicht und eine hohe mechanische Stabilität.
Insgesamt stellen die Na2 Wägezellen eine hervorragende Wahl für Anwendungen dar, die sowohl Präzision als auch Zuverlässigkeit erfordern. Sie sind ideal für industrielle Waagen, Laboranwendungen und jede andere Situation, in der genaue Gewichtsmessungen unabdingbar sind.
Signal Anschluss:
[+EXC]: Red
[+SIG]: Green
[-EXC]: Black
[-SIG]: White

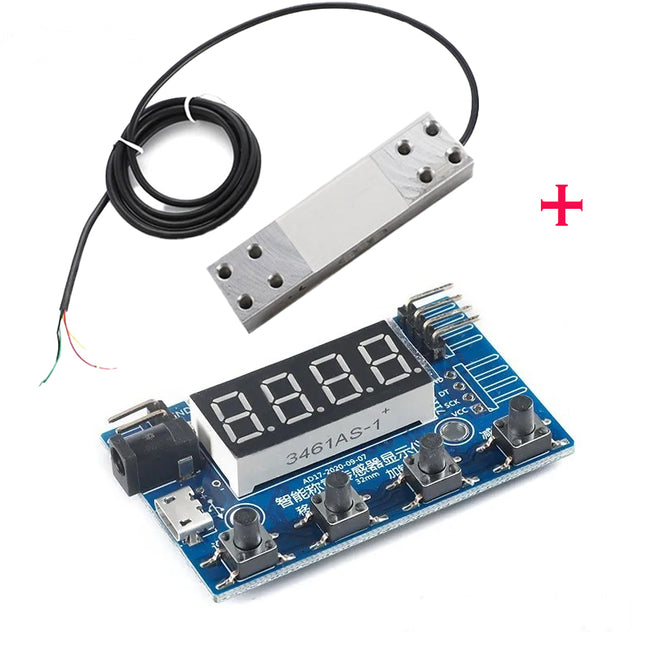

Beschreibung der Tasten
Taste 1: OK Taste
Taste 2: Shift Taste um Ziffer auszuwählen
Taste 3: + Ziffer Inkrementieren
Taste 4: - Ziffer Dekrementieren
Tara Null Kalibrierung:
• Setzen Sie kein Gewicht auf der Waage
• Drücken und halten Sie die Taste 4 für 3 Sekunden, der Bildschirm zeigt -PL-, dann lassen Sie Taste 4 los
• Benutzen Sie Tasten 2, 3 und 4 um den Nullpunkt zu kalibrieren.
• Drücken Sie die Taste1 um zu speichern. Somit ist Null-punkt Kalibrierung abgeschlossen.
Full-Skala Kalibrierung:
• Drücken und halten Sie die Taste 3 für 3 Sekunden, der Bildschirm zeigt -PH-, dann lassen Sie die Taste 3 los.
• Setzen Sie auf die Waage eine Masse von 1 ~ 20 kg, je nach Sensor Grenze.
• Geben Sie den Wert der Masse auf dem Modul mithilfe von Tasten 2 , 3 und 4 ein
• Drücken Sie die Taste 1. Somit ist voll Skala Kalibrierung abgeschlossen.
Lieferumfang:
1 x Stuck +HX711 Display
18 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link

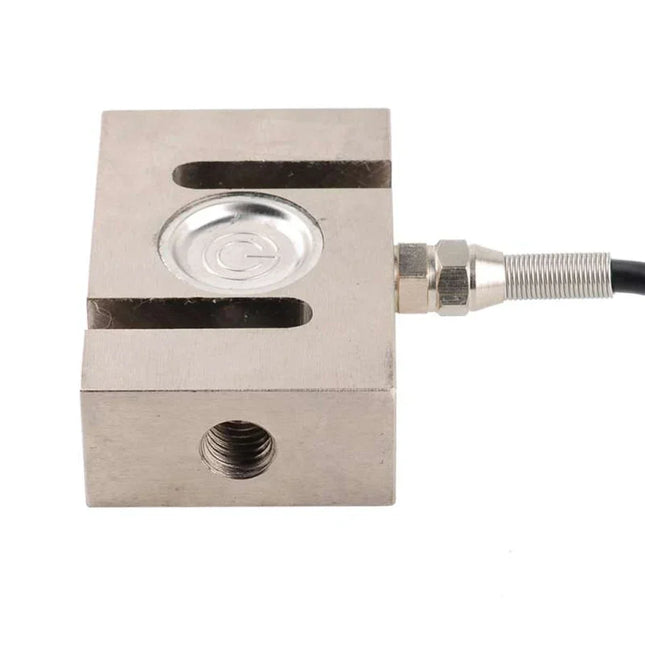

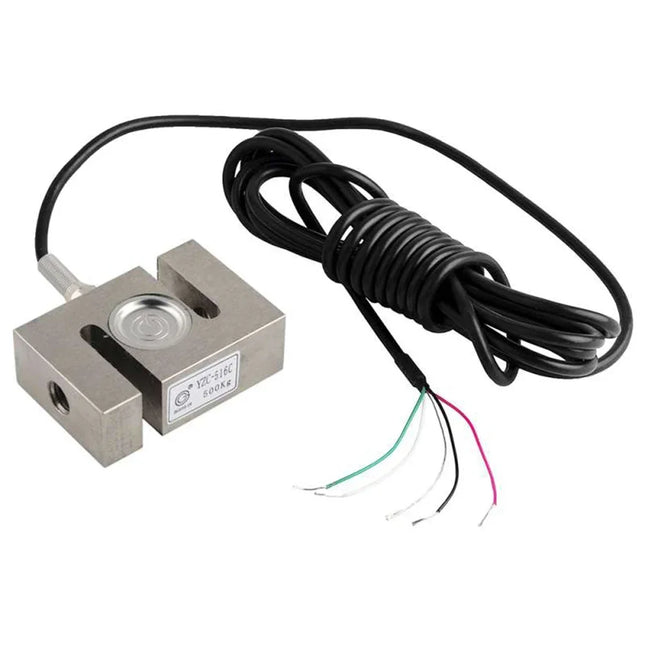

Die YZC-516C S-Typ Wägezelle ist ein präziser elektronischer Zug-/Drucksensor für industrielle Wiege- und Kraftmessanwendungen. Dank C2-Genauigkeitsklasse, Ausgangsempfindlichkeit 2.0 ± 0.05 mV/V und verlässlicher Temperaturkompensation liefert sie stabile Messergebnisse in anspruchsvollen Umgebungen.
Vorteile
Robuste S-Beam-Struktur für Zug & Druck
Hohe Genauigkeit (C2) und geringe Drift
Temperaturkompensation für zuverlässige Messungen
Ideal für Prüfmaschinen, Bandwaagen, Hakenskalen & Baumaschinen
Technische Daten
Modell
YZC-516C (S-Typ / S-Beam)
Messbereich
500 kg / 2000 Kg
Ausgangsempfindlichkeit
2.0 ± 0.05 mV/V
Genauigkeitsklasse
C2
Temp.-Empfindlichkeitsabweichung
0.0017 % RO/°C
Temp.-Nulldrift
0.005 % RO/°C
Eingangsimpedanz
365 ± 5 Ω
Ausgangsimpedanz
350 ± 3 Ω
Temp.-Kompensationsbereich
−10 °C bis +40 °C
Betriebstemperatur
−30 °C bis +80 °C
Erregerspannung (empf.)
5–12 V DC
Anschlusskabel
Ø 5 mm × 3,5 m
Anwendungen & Beispiele
Prüfmaschine / Teststand
Bandwaage / Förderbandwaage
Hakenskala / Kranwaage
Baumaschinen / Industrielle Kraftmessung
Lieferumfang
1 × YZC-516C Wägezelle (500 kg oder 2 t – je nach Auswahl)
14 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Präzises LED-Messgerät für Spannung, Strom und Leistung
Dieses digitale LED-Messgerät kombiniert Voltmeter, Amperemeter und Wattmeter in einem kompakten Panel-Meter. Es misst Gleichspannung bis 100 V, Ströme bis 10 A sowie Leistungen bis 1000 W und zeigt alle Messwerte gleichzeitig auf dem hellen LED-Display an.
Das Modul eignet sich ideal für Netzteile, Solaranlagen, Batterien, Ladegeräte, Modellbau sowie Labor- und Elektronikprojekte.
⚠️ Hinweis: Bitte verwenden Sie für den Anschluss ausschließlich die unten dargestellte Verdrahtung gemäß Schaltbild.
⭐ Highlights
✔ Gleichzeitige Anzeige von Spannung, Strom und Leistung
✔ Messbereich bis 100 V DC
✔ Strommessung bis 10 A
✔ Leistungsmessung bis 1000 W
✔ Helles LED-Display mit hoher Ablesbarkeit
✔ Schnelle Messwertaktualisierung
✔ Kompaktes Einbaumodul
✔ Ideal für Elektronik-, Solar- und Batterieanwendungen
⚙️ Technische Daten
Eigenschaft
Wert
Produkttyp
LED Voltmeter / Amperemeter / Wattmeter
Display
0,28" LED-Anzeige
Versorgungsspannung
DC 8–24 V
Spannungsmessbereich
DC 0,000–100,0 V
Strommessbereich
DC 0,000–9,999 A
Leistungsmessbereich
DC 0–1000 W
Messgenauigkeit
±1 % (±1 Digit)
Aktualisierungsrate
≥300 ms
Stromaufnahme
<30 mA
Betriebstemperatur
-10 °C bis +65 °C
Luftfeuchtigkeit
10–80 % (nicht kondensierend)
Abmessungen
79,3 × 42,25 × 24,38 mm
Einbauausschnitt
72 × 39 mm
Gewicht
ca. 38 g
🔌 Anschluss
⚠️ Bitte verwenden Sie ausschließlich die Verdrahtung gemäß dem Anschlussbild des Herstellers.
Das korrekte Anschlussdiagramm ist in den Produktbildern dargestellt und sollte vor der Inbetriebnahme beachtet werden.
Bitte verwenden Sie die Schaltung (Bild) unten 👇
🏭 Typische Anwendungen
Labornetzteile
Solaranlagen
Batterien & Akkupacks
Ladegeräte
Schaltnetzteile
Modellbau
KFZ-Elektronik
Wohnmobil & Boot
DIY-Elektronik
Industrieanlagen
✅ Vorteile
Gleichzeitige Anzeige von Volt, Ampere und Watt
Hohe Messgenauigkeit
Schnelle Aktualisierung der Messwerte
Kompaktes Einbaugehäuse
Geringe Stromaufnahme
Einfache Integration in Schaltschränke und Gehäuse
📦 Lieferumfang
1 × DC 0–100V 10A 1000W LED Digital Voltmeter / Amperemeter / Wattmeter
Weitere Bilder
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
ntenna Set
ESP32-S3 N16R8, 44-Pin
IPEX + externe 2-dBi 2,4-GHz-Antenne
Terminal Expansion Adapter inklusive
⭐ Highlights
Leistungsfähiger ESP32-S3 Dual-Core MCU
N16R8: 16 MB Flash + 8 MB PSRAM
44-Pin Development Board
2,4-GHz WiFi
Bluetooth Low Energy
Zwei USB-C-Anschlüsse
Native USB-/OTG-Unterstützung
USB-zu-Serial-Schnittstelle
CH343P USB-Serial-Chip
BOOT- und RESET-Taster
Integrierte WS2812 RGB-LED
Zahlreiche GPIO-, ADC-, Touch-, PWM- und Kommunikationsschnittstellen
Expansion Board mit Schraubklemmen
Ideal für ESP-IDF, Arduino IDE und PlatformIO
📊 Technische Daten – ESP32-S3
Eigenschaft
Spezifikation
MCU
ESP32-S3
Modul
ESP32-S3-WROOM-1
Speichervariante
N16R8
Flash
16 MB
PSRAM
8 MB
CPU
Dual-Core Xtensa 32-Bit LX7
Maximale CPU-Frequenz
bis 240 MHz
WLAN
2,4 GHz WiFi
WiFi-Standard
IEEE 802.11 b/g/n
Bluetooth
Bluetooth Low Energy
Pin-Anzahl
44 Pins
USB
USB-C
Native USB
Unterstützt
USB OTG
Unterstützt
USB-Serial
CH343P
RGB-LED
WS2812
Taster
BOOT + RESET
Logikpegel
3,3 V
Programmierung
USB-C
Bauform
Development Board / DIP
🧠 N16R8 – was bedeutet das?
Die Bezeichnung N16R8 beschreibt die Speicherausstattung des ESP32-S3:
Kennzeichnung
Bedeutung
N16
16 MB Flash-Speicher
R8
8 MB PSRAM
Die zusätzliche PSRAM ist besonders interessant für Anwendungen, die größere Datenmengen im Arbeitsspeicher benötigen.
Dazu gehören beispielsweise:
Kameraprojekte
Webserver
größere Display-Oberflächen
Datenlogger
Bildverarbeitung
umfangreiche Netzwerkprojekte
IoT-Gateways
größere Datenpuffer
🔌 Terminal Expansion Adapter Board
Das mitgelieferte Expansion Board erleichtert die feste Verdrahtung des ESP32-S3 erheblich.
Anstatt Sensoren und Aktoren ausschließlich über lose Jumper-Kabel anzuschließen, stehen robuste Schraubklemmen zur Verfügung.
Vorteile
✔ GPIO-Anschlüsse bequem zugänglich
✔ Saubere Verdrahtung
✔ Schraubklemmen für feste Leitungsverbindungen
✔ Ideal für Prototypen und Versuchsaufbauten
✔ Weniger lose Steckverbindungen
✔ Entwicklungsboard weiterhin austauschbar
✔ Besonders praktisch für Schaltschrank-, Labor- und Automatisierungsprojekte
📌 GPIO & Schnittstellen
Der ESP32-S3 stellt zahlreiche Funktionen über seine GPIOs bereit, darunter:
Digital Input / Output
PWM
ADC
Touch-Eingänge
UART
I²C
SPI
USB D+ / D−
JTAG
Interrupts
Clock-Ausgänge
Dadurch kann das Board mit einer Vielzahl externer Komponenten kombiniert werden.
🔗 Typische Peripherie
Das Development Kit eignet sich beispielsweise für den Anschluss von:
Temperatursensoren
Feuchtigkeitssensoren
Drucksensoren
Abstandssensoren
Displays
OLED-Displays
Relaismodule
MOSFET-Treiber
Motorcontroller
Encoder
Taster und Schalter
LEDs
Strom- und Spannungssensoren
RS485-Module
CAN-Transceiver
GPS/GNSS-Module
📡 Variante 1 – Onboard Antenna
ESP32-S3 N16R8 44-Pin + Terminal Expansion Adapter Board
Diese Variante verwendet die direkt auf dem ESP32-Modul integrierte 2,4-GHz-Antenne.
Vorteile
Keine zusätzliche Antenne erforderlich
Kompakter Aufbau
Weniger Verkabelung
Ideal für Entwicklungs- und Laborprojekte
Gut für Anwendungen mit normaler Funkreichweite
Lieferumfang Variante 1
1 × ESP32-S3 N16R8 44-Pin Development Board
1 × Terminal Expansion Adapter Board
📡 Variante 2 – IPEX External Antenna
ESP32-S3 N16R8 44-Pin + IPEX + externe 2-dBi-Antenne + Terminal Expansion Adapter Board
Diese Ausführung verfügt über einen IPEX-Antennenanschluss für eine externe 2,4-GHz-Antenne.
Vorteile
Externe Antenne frei positionierbar
Besonders interessant beim Einbau in Gehäuse
Antenne kann außerhalb des Geräts positioniert werden
Flexible Funkinstallation
Geeignet für IoT- und Automatisierungsanwendungen
Lieferumfang Variante 2
1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX
1 × externe 2-dBi 2,4-GHz-Antenne
1 × Terminal Expansion Adapter Board
💻 Zwei USB-C-Schnittstellen
Das Development Board besitzt zwei USB-C-Anschlüsse für unterschiedliche Entwicklungsaufgaben.
USB-to-Serial
Über den integrierten CH343P USB-Serial-Controller kann das Board programmiert und über die serielle Schnittstelle überwacht werden.
ESP32-S3 Native USB / OTG
Der ESP32-S3 bietet zusätzlich native USB-Funktionalität und kann je nach Softwarekonfiguration für USB-Anwendungen eingesetzt werden.
Dies ermöglicht beispielsweise Projekte mit:
USB HID
USB-Geräten
serieller Kommunikation
USB-OTG-Anwendungen
Embedded USB-Projekten
⚙️ BOOT & RESET
Auf dem Board befinden sich separate Taster für:
BOOT – zum Aufrufen des Download-/Programmiermodus
RST / RESET – zum Neustarten des ESP32-S3
Dies erleichtert Entwicklung, Programmierung und Fehlersuche.
🌈 WS2812 RGB-LED
Eine adressierbare WS2812 RGB-LED befindet sich direkt auf dem Development Board.
Sie kann beispielsweise verwendet werden für:
Statusanzeigen
WiFi-Verbindungsstatus
Fehlermeldungen
Betriebszustände
Debugging
optische Benutzeranzeigen
🚀 Typische Einsatzbereiche
Das ESP32-S3 N16R8 Kit eignet sich für:
IoT-Systeme
Smart Home
Industrieautomation
Datenlogger
Sensornetzwerke
Robotik
Maschinensteuerungen
Fernüberwachung
Webserver
MQTT-Systeme
Home Assistant
ESPHome
Mess- und Prüftechnik
Displays und HMI
Kameraprojekte
USB-Anwendungen
DIY-Elektronik
💻 Entwicklungsumgebungen
Der ESP32-S3 kann unter anderem mit folgenden Entwicklungsumgebungen verwendet werden:
Arduino IDE
ESP-IDF
PlatformIO
ESPHome
MicroPython, abhängig von Firmware und Projekt
⚠️ Wichtige Hinweise
Die GPIO-Logik des ESP32-S3 arbeitet mit 3,3 V.
GPIO-Pins dürfen nicht ohne geeignete Pegelanpassung mit nicht kompatiblen höheren Signalspannungen betrieben werden.
Bei Verwendung der externen Antennenvariante muss die Antenne korrekt am IPEX-Anschluss angeschlossen werden.
Die tatsächliche Funkreichweite hängt stark von Antenne, Einbauposition, Gehäuse und Umgebung ab.
Pinbelegung vor Anschluss externer Hardware immer mit der Beschriftung des Boards bzw. dem Pinout abgleichen.
📦 Lieferumfang
Variante 1 – Onboard Antenna
1 × ESP32-S3 N16R8 44-Pin Development Board1 × Terminal Expansion Adapter Board
Variante 2 – External Antenna
1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX1 × 2-dBi 2,4-GHz externe Antenne1 × Terminal Expansion Adapter Board
9 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieser leistungsstarke DC-DC Step-Down Spannungswandler reduziert eine Eingangsspannung von 10–30 V DC zuverlässig auf eine stabilisierte 5-V-DC-Ausgangsspannung.
Der Buck Converter eignet sich damit ideal zur Versorgung von 5-V-Elektronik aus 12-V- oder 24-V-Systemen, beispielsweise in Fahrzeugen, Maschinen, Solaranlagen, LED-Systemen, Überwachungstechnik und DIY-Projekten.
Je nach benötigter Leistung stehen zwei Varianten zur Verfügung:
5 V / 5 A – 25 W
5 V / 10 A – 50 W
Mit einem Wirkungsgrad von über 90 % und unter optimalen Bedingungen bis ca. 95 % ermöglicht der Spannungswandler eine effiziente Stromversorgung bei vergleichsweise geringer Verlustleistung.
📦 Varianten
Variante
Eingang
Ausgang
Max. Ausgangsstrom
Max. Ausgangsleistung
5A Version
10–30 V DC
5 V DC
5 A
25 W
10A Version
10–30 V DC
5 V DC
10 A
50 W
Beide Varianten sind für typische 12-V- und 24-V-DC-Systeme geeignet.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
DC-DC Step-Down / Buck Converter
Funktion
Spannungsreduzierung
Eingangsspannung
10–30 V DC
Typische Eingangssysteme
12 V / 24 V DC
Ausgangsspannung
5 V DC stabilisiert
Ausgangsstrom
5 A oder 10 A
Ausgangsleistung
25 W oder 50 W
Wirkungsgrad
>90 %, bis ca. 95 %
Kühlung
Passive Luftkühlung / freie Konvektion
Max. Arbeitstemperatur
ca. 80 °C
Ausgang
Geregelte Gleichspannung
Bauart
DC-DC Abwärtswandler
🛡️ Integrierte Schutzfunktionen
Der Spannungswandler verfügt über mehrere Schutzmechanismen für einen zuverlässigen Betrieb:
Schutzfunktion
Funktion
Überspannungsschutz
Schutz vor unzulässigen Spannungszuständen
Überstromschutz
Begrenzung bzw. Schutz bei zu hoher Stromaufnahme
Übertemperaturschutz
Schutz bei zu hoher Betriebstemperatur
Kurzschlussschutz
Schutz des Wandlers bei Ausgangskurzschluss
Verpolungsschutz
Schutz bei falscher Eingangspolarität*
*Die konkrete Schutzfunktion kann je nach Ausführung variieren. Die richtige Polarität sollte grundsätzlich vor dem Einschalten geprüft werden.
⚡ Stabilisierte 5-V-Stromversorgung
Der Wandler erzeugt aus einer höheren DC-Spannung eine stabile 5-V-Versorgung.
Beispiel
12 V DC → 5 V DC
oder
24 V DC → 5 V DC
Damit können 5-V-Verbraucher direkt aus einem vorhandenen 12-/24-V-Bordnetz betrieben werden.
Typische Verbraucher sind:
Mikrocontroller
USB-Elektronik
LED-Module
Displays
Kameramodule
Sensoren
Steuerplatinen
Router und Kommunikationsmodule
Embedded-Systeme
🔋 5A Version – bis 25W
Die 5-A-Version eignet sich für kleine bis mittlere 5-V-Verbraucher.
Ausgang
5 V × 5 A = 25 W
Geeignet beispielsweise für:
ESP32-/Arduino-Systeme
Raspberry-Pi-Projekte
Kamerasysteme
Sensorik
Displays
LED-Elektronik
Steuerplatinen
mehrere kleinere 5-V-Verbraucher
⚡ 10A Version – bis 50W
Für Anwendungen mit höherem Strombedarf steht die 10-A-Version zur Verfügung.
Ausgang
5 V × 10 A = 50 W
Ideal für:
größere LED-Systeme
mehrere parallel betriebene 5-V-Geräte
leistungsstarke Embedded-Systeme
Fahrzeug-Elektronik
industrielle Steuerungen
Überwachungssysteme
zentrale 5-V-Stromversorgung
📈 Hoher Wirkungsgrad
Im Gegensatz zu einem linearen Spannungsregler arbeitet dieses Modul als Schaltregler / Buck Converter.
Dadurch wird die überschüssige Eingangsspannung nicht einfach vollständig in Wärme umgesetzt.
Vorteile
✔ Wirkungsgrad über 90 %
✔ Unter optimalen Bedingungen bis ca. 95 %
✔ Geringere Wärmeentwicklung
✔ Höhere Ausgangsleistung möglich
✔ Besonders geeignet für Batterie- und Fahrzeugbetrieb
✔ Effiziente Umwandlung von 12/24 V auf 5 V
🚗 Ideal für 12V- und 24V-Systeme
Durch den breiten Eingangsspannungsbereich von 10–30 V DC eignet sich der Wandler insbesondere für Anwendungen mit:
12-V-Bordnetz
24-V-Bordnetz
Batteriesystemen
Solarsystemen
mobilen Stromversorgungen
industriellen DC-Netzteilen
🎯 Einsatzbereiche
Fahrzeugelektronik
KFZ-Projekte
LKW- und Nutzfahrzeuge
RC- und Modellbau
Industrieautomation
Maschinenbau
Überwachungssysteme
CCTV-Kameras
LED-Beleuchtung
LED-Streifen
Displays
Messgeräte
Sensorik
IoT-Systeme
Mikrocontroller
Embedded-Systeme
Solaranlagen
Batteriesysteme
Telekommunikation
DIY-Elektronik
🚀 Vorteile
✔ 12 V / 24 V auf stabile 5 V
✔ Breiter Eingang 10–30 V DC
✔ 5A und 10A Variante
✔ Bis zu 50 W Ausgangsleistung
✔ Hoher Wirkungsgrad
✔ Stabilisierte Ausgangsspannung
✔ Automatische Anpassung an den benötigten Laststrom innerhalb der zulässigen Belastbarkeit
✔ Überstromschutz
✔ Überspannungsschutz
✔ Übertemperaturschutz
✔ Kurzschlussschutz
✔ Kompakte DC-Stromversorgung
✔ Für zahlreiche 5-V-Verbraucher geeignet
🔌 Anschluss
Der Anschluss erfolgt grundsätzlich nach folgendem Schema:
12/24 V Stromquelle → DC-DC Buck Converter → 5 V Verbraucher
Eingangsseite
IN+ → 12/24 V Plus
IN− → Masse / Minus
Ausgangsseite
OUT+ → 5 V Plus
OUT− → Masse / Minus
Vor dem Anschluss eines empfindlichen Gerätes empfiehlt es sich, die Ausgangsspannung mit einem Multimeter zu kontrollieren.
⚠️ Wichtige Hinweise
Das Modul ist ein Step-Down-Wandler. Die Eingangsspannung muss ausreichend oberhalb der 5-V-Ausgangsspannung liegen.
Maximale Eingangsspannung von 30 V DC nicht überschreiten.
Die Variante passend zur benötigten Ausgangsleistung auswählen.
Der Verbraucher bestimmt seine Stromaufnahme; der Wandler „drückt“ nicht permanent 5 A bzw. 10 A in das angeschlossene Gerät.
Bei hoher Dauerlast auf ausreichende Luftzirkulation und Wärmeabfuhr achten.
Kabelquerschnitt und Anschlüsse müssen insbesondere bei der 10-A-Version entsprechend dimensioniert sein.
Vor Inbetriebnahme Eingang und Ausgang sowie die Polarität kontrollieren.
Nicht direkt an 110/230 V AC Netzspannung anschließen.
📦 Lieferumfang
1 × DC-DC Step-Down Spannungswandler
je nach Auswahl:
12V/24V → 5V / 5A / 25W
12V/24V → 5V / 10A / 50W
19 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der Solid State Voltage Regulator (SSR) ist ein elektronischer 1-Phasen AC-Leistungsregler zur stufenlosen Steuerung geeigneter Wechselstromverbraucher.
Je nach gewählter Variante wird die Ausgangsleistung über ein industrielles analoges Steuersignal von 0–10 V DC, 4–20 mA oder 0–5 V DC geregelt.
Damit eignet sich der Regler hervorragend zur Integration in SPS-/PLC-Systeme, Temperaturregelungen, Prozesssteuerungen, Heizungsregelungen und industrielle Automatisierungsanlagen.
Im Gegensatz zu einem klassischen EIN/AUS-SSR ermöglicht diese Ausführung eine proportionale Leistungsregelung entsprechend dem anliegenden analogen Eingangssignal.
📦 Varianten
Variante
Steuersignal
AC-Ausgang
Nennstrom
SSR 0–10V
0–10 V DC
0–250 V AC
40 A
SSR 4–20mA
4–20 mA
0–250 V AC
40 A
SSR 0–5V
0–5 V DC
0–250 V AC
40 A
So kann der passende Eingang direkt entsprechend der vorhandenen Steuerung gewählt werden.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Solid State Voltage Regulator
Bauart
Elektronischer AC-Leistungsregler
Phasen
1-phasig
Ausgangsspannungsbereich
0–250 V AC
Nennstrom Angebot
40 A
Steuereingänge
0–10 V / 4–20 mA / 0–5 V
Regelung
Proportionale Leistungs-/Spannungsregelung
Leckstrom im AUS-Zustand
ca. 2 mA
Isolations-/Spannungsfestigkeit
2500 V
Betriebstemperatur
−30 bis +80 °C
Bauform
SSR-Modul
Montage
Schraubbefestigung
Anschluss
Schraubklemmen
Kühlung
Bei hoher Leistung Kühlkörper erforderlich
🔌 Variante 1 – 0–10V Steuerung
Diese Variante eignet sich besonders für industrielle Steuerungen mit einem standardisierten 0–10-V-Analogausgang.
0–10 V Steuersignal → SSR Leistungsregler → AC-Verbraucher
Typische Steuergeräte:
SPS / PLC
Analogausgangsmodule
Temperaturregler
Prozessregler
Mikrocontroller mit geeignetem 0–10-V-Ausgang
Gebäudeautomation
Ideal, wenn bereits ein 0–10-V-Sollwertsignal zur Verfügung steht.
🔌 Variante 2 – 4–20mA Steuerung
Die 4–20-mA-Version ist besonders für industrielle Prozess- und Automatisierungsanlagen geeignet.
Vorteile der 4–20-mA-Schnittstelle:
Industrieller Standardsignalbereich
Gute Störfestigkeit
Geeignet für längere Leitungswege
Einfache Integration in SPS-Systeme
Häufig bei Prozess- und Temperaturregelungen eingesetzt
4–20 mA Steuersignal → SSR Leistungsregler → AC-Verbraucher
🔌 Variante 3 – 0–5V Steuerung
Die 0–5-V-Version eignet sich für Steuerungen und Regler, die ein analoges Spannungssignal bis 5 V bereitstellen.
Typische Anwendungen:
Mikrocontroller-Schaltungen
Analogregler
Prüfstände
Laboraufbauten
eigene Steuerplatinen
Automatisierungsprojekte
⚡ Proportionale Leistungsregelung
Das Modul ist nicht nur als einfacher EIN/AUS-Schalter ausgelegt.
Das analoge Eingangssignal bestimmt den gewünschten Regelwert des AC-Ausgangs.
Dadurch eignet sich das SSR beispielsweise für die stufenlose Leistungsregelung von:
Heizpatronen
Heizstäben
Heizplatten
Widerstandsheizungen
Glühlampen
geeigneten AC-Verbrauchern
Dies ermöglicht wesentlich feinere Regelungen als mit einem klassischen ON/OFF-SSR.
🌡️ Ideal für Temperaturregelungen
In Kombination mit einem geeigneten Temperatur- oder Prozessregler lässt sich eine komplette Leistungsregelung aufbauen.
Beispielsweise:
Temperatursensor → PID-/Prozessregler → 0–10V / 4–20mA → SSR → Heizung
Dadurch eignet sich das Modul unter anderem für:
Industrieöfen
Heizplatten
Trocknungsanlagen
Heizbänder
Prozessheizungen
Laborgeräte
Temperaturprüfstände
🏭 Typische Steuerungen
Das Modul kann – bei kompatiblem Analogausgang – beispielsweise mit folgenden Systemen eingesetzt werden:
SPS / PLC
PID-Regler
Temperaturregler
Prozessregler
DCS-Systeme
Analog-I/O-Module
Mikrocontroller-Steuerungen
Industrie-PC-Systeme
🚀 Vorteile
✔ Drei Steuersignalvarianten verfügbar
✔ 0–10 V / 4–20 mA / 0–5 V
✔ Bis 250 V AC
✔ 1-phasige AC-Leistungsregelung
✔ Elektronisches Schalten ohne mechanische Relaiskontakte
✔ Proportionale Regelung statt nur EIN/AUS
✔ Geeignet für industrielle Analogsignale
✔ Kompakte SSR-Bauform
✔ Hohe elektrische Isolationsfestigkeit
✔ Ideal für Heizungs- und Prozessregelungen
🎯 Einsatzbereiche
Heizungsregelung
PID-Temperaturregelung
Industrieautomation
SPS-Steuerungen
Prozesssteuerung
Heizplatten
Heizpatronen
Industrieöfen
Trocknungsanlagen
Beleuchtungsregelung
Laborgeräte
Prüfstände
Maschinenbau
DIY-Steuerungen
❗ Unterschied zu einem normalen SSR
Ein klassisches Solid-State-Relais besitzt typischerweise einen digitalen Steuereingang:
EIN oder AUS
Dieser Solid State Voltage Regulator besitzt dagegen einen analogen Steuereingang:
0–10 V / 4–20 mA / 0–5 V → proportionale Regelung
Dadurch kann die Leistung eines geeigneten Verbrauchers wesentlich feiner geregelt werden.
❄️ Kühlung bei hoher Leistung
Bei größeren Lastströmen entsteht im Halbleiter eine erhebliche Verlustleistung.
Daher gilt:
Bei hoher Belastung muss ein ausreichend dimensionierter Kühlkörper verwendet werden.
Die Angabe 40 A sollte nicht automatisch als dauerhaft nutzbarer Strom ohne zusätzliche thermische Maßnahmen verstanden werden.
Für einen zuverlässigen Dauerbetrieb müssen insbesondere berücksichtigt werden:
Kühlkörpergröße
Umgebungstemperatur
Luftzirkulation
Einbausituation
Lastart
Einschaltstrom
Leitungsquerschnitt
Absicherung
⚠️ Sicherheitshinweise
Achtung: Betrieb mit gefährlicher Netzspannung möglich.
Installation nur durch entsprechend qualifizierte Personen.
Vor Anschlussarbeiten Netzspannung vollständig abschalten.
Berührungssicheres Gehäuse verwenden.
Geeignete Sicherung und Schutzmaßnahmen vorsehen.
Ausreichend dimensionierte Leitungen verwenden.
Bei hoher Leistung einen geeigneten Kühlkörper einsetzen.
Die angeschlossene Last muss für diese Art der AC-Leistungsregelung geeignet sein.
Das Modul ist kein Frequenzumrichter und nicht zur Drehzahlregelung beliebiger AC-Motoren geeignet.
Auch im ausgeschalteten Zustand kann ein geringer Leckstrom vorhanden sein.
📦 Lieferumfang
1 × Solid State AC Voltage Regulator 40A
je nach Auswahl:
0–10 V Steuerung
4–20 mA Steuerung
0–5 V Steuerung
19 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Das USB Circle Cross Lasermodul projiziert einen präzisen Kreis mit integriertem Kreuz und eignet sich hervorragend für professionelle Positionierungs-, Zentrier- und Ausrichtungsaufgaben.
Dank der einstellbaren Fokussierung lässt sich die Projektion optimal an unterschiedliche Arbeitsabstände anpassen. Die mitgelieferte flexible Halterung ermöglicht eine schnelle Montage und exakte Justierung.
⭐ Highlights
✅ Circle Cross Projektion (Kreis + Kreuz)
✅ 5 mW Hochleistungs-Laser
✅ Rot (650 nm), Grün (520 nm) oder Blau (450 nm)
✅ Einstellbarer Fokus
✅ USB Plug & Play
✅ Flexible Halterung mit Schwanenhals
✅ Robustes 12-mm-Aluminiumgehäuse
✅ Ideal für CNC, Maschinenbau, Robotik, Vermessung und Kamerakalibrierung
Das Lasermodul wird bequem über USB 5 V betrieben und ist sofort einsatzbereit. Je nach Einsatzbereich stehen die Laserfarben Rot (650 nm), Grün (520 nm) oder Blau (450 nm) zur Auswahl.
Ideal für Maschinenbau, CNC-Anlagen, Kamerakalibrierung, Robotik, Automatisierung sowie Labor- und DIY-Anwendungen.
📦 Varianten
Variante
Laserfarbe
Wellenlänge
Sichtbarkeit
Typische Anwendung
🔴 Rot
650 nm
Rot
Sehr gut
Maschinenbau, Positionierung, Montage
🟢 Grün
520 nm
Grün
Hervorragend
Tageslicht, Vermessung, CNC, Robotik
🔵 Blau
450 nm
Blau
Sehr gut
Labor, optische Systeme, Spezialanwendungen
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
USB Laser Positioniermodul
Projektion
Circle Cross (Kreis mit Kreuz)
Ausgangsleistung
5 mW
Laserfarbe
Rot / Grün / Blau (je nach Auswahl)
Wellenlänge
650 nm / 520 nm / 450 nm
Betriebsspannung
DC 3–5 V (USB 5 V empfohlen)
Stromaufnahme
< 50 mA
Fokus
Einstellbar
Lasermodul-Durchmesser
12 mm
Gehäusematerial
Aluminium
Kabellänge
ca. 1 m
Stromversorgung
USB
Halterung
Flexibler Schwanenhals mit Standfuß
⚙️ Eigenschaften
Präzise Circle Cross-Laserprojektion
Einstellbarer Fokus für unterschiedliche Arbeitsabstände
USB Plug & Play
Leistungsstarker 5 mW Laser
Standard 12 mm Lasermodul
Flexible Halterung mit Schwanenhals
Robustes Aluminiumgehäuse
Energieeffizient und langlebig
🚀 Vorteile
✔ Kreis- und Kreuzprojektion gleichzeitig
✔ Präzise Zentrierung und Ausrichtung
✔ Hohe Sichtbarkeit
✔ Einfacher USB-Betrieb
✔ Flexible Montage
✔ Fokus individuell einstellbar
✔ Für Dauerbetrieb geeignet
🎯 Einsatzbereiche
CNC-Maschinen
Laserpositionierung
Maschinenbau
Robotik
Industrieautomation
Kamerakalibrierung
Bildverarbeitung
Montagehilfen
Bohr- und Fräsvorrichtungen
Mess- und Prüftechnik
Laboranwendungen
DIY-Projekte
💡 Warum Circle Cross?
Die Circle Cross-Projektion kombiniert einen präzisen Laserkreis mit einem zentralen Laserkreuz. Dadurch eignet sie sich besonders für Anwendungen, bei denen sowohl die Mitte als auch der Außendurchmesser exakt ausgerichtet werden müssen.
Typische Anwendungen:
Zentrieren von Werkstücken
Bohr- und Fräshilfen
Kamerakalibrierung
Maschinenjustage
Positionierung von Bauteilen
Optische Ausrichtung
🌈 Welche Laserfarbe wählen?
Farbe
Vorteile
🟢 Grün (520 nm)
Beste Sichtbarkeit bei Tageslicht und hellen Arbeitsumgebungen
🔴 Rot (650 nm)
Industriestandard für Positionierungs- und Montageaufgaben
🔵 Blau (450 nm)
Hoher Kontrast auf hellen Oberflächen, ideal für Labor- und Spezialanwendungen
⚠️ Sicherheitshinweise
Laserstrahl niemals direkt in die Augen richten.
Nicht auf Personen oder Tiere zielen.
Außer Reichweite von Kindern aufbewahren.
Nur in geeigneten Arbeitsumgebungen verwenden.
Nationale Vorschriften für Laserprodukte beachten.
Laserklasse abhängig von der jeweiligen Ausführung.
📦 Lieferumfang
1 × USB Circle Cross Lasermodul (Farbe nach Auswahl)
1 × Flexible Halterung mit Schwanenhals
1 × USB 5 V Netzteil
