Description

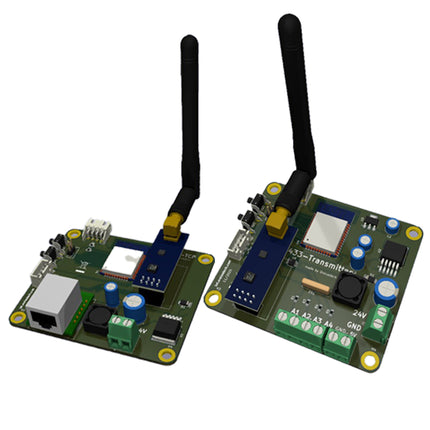

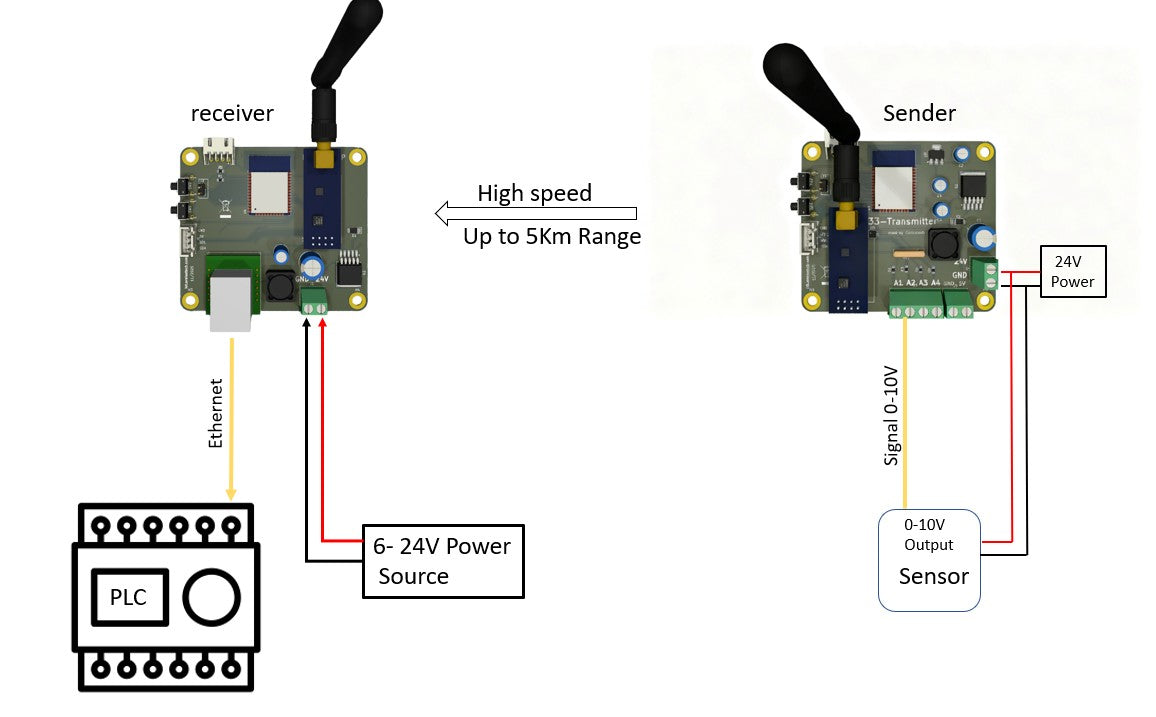

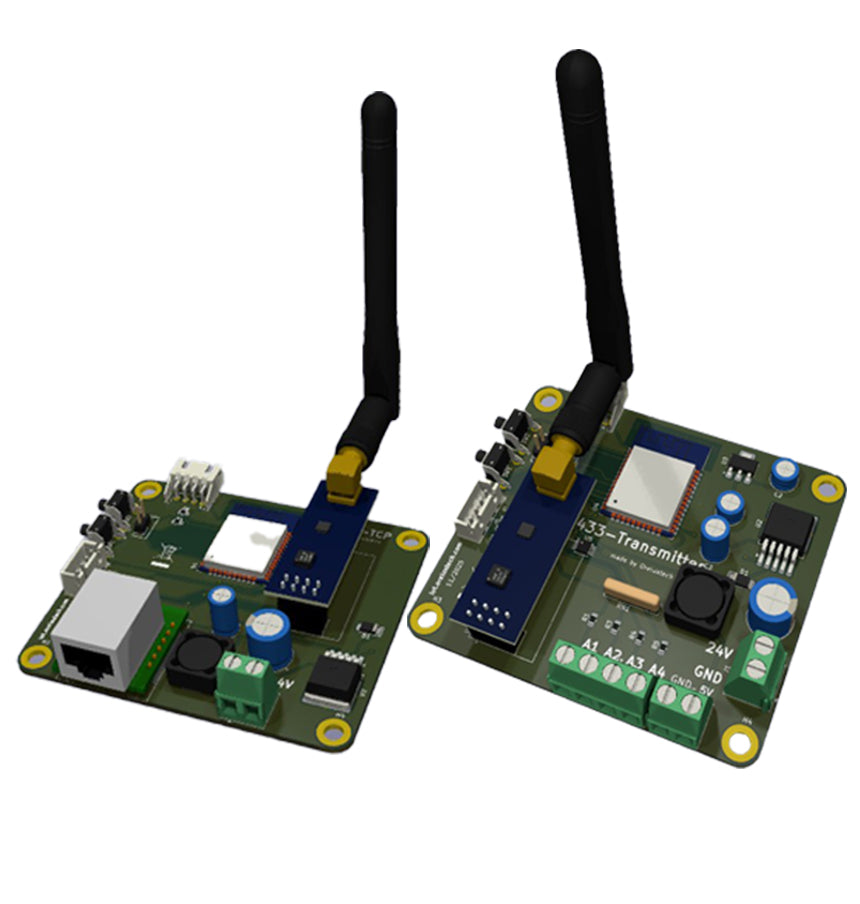

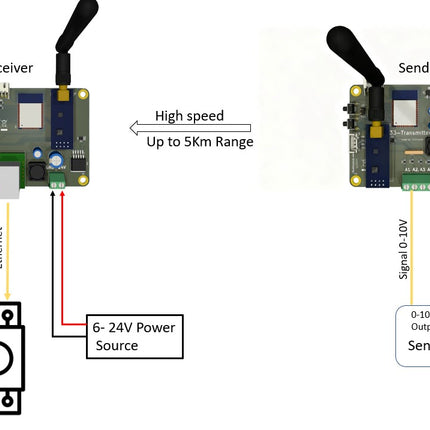

Der DTT433-RF-TCP ist ein industrietaugliches Funk-Übertragungssystem für analoge 0–10 V Signale, bestehend aus einem Sender (DTT433-TX) und einem Empfänger (DTT433-TCP).
Er ermöglicht die kabellose Übertragung von bis zu vier analogen Kanälen über große Distanzen von bis zu 2.500 m (abhängig von der Antenne) – präzise, störungsarm und zuverlässig.
Der Empfänger stellt die Messwerte direkt über Modbus TCP (Ethernet) bereit und eignet sich ideal für SPS-Systeme, Industrie-PCs, Raspberry Pi, SCADA- und IoT-Anwendungen.
⭐ Hauptmerkmale
-
✔ 4-Kanal-Übertragung von 0–10 V Analogsignalen
-
✔ Kabellos bis 2,5 km Reichweite (freie Sicht, je nach Antenne)
-
✔ Modbus TCP (Ethernet) für SPS, IPC, SCADA & IoT
-
✔ Hohe Auflösung & Genauigkeit: 0,001 V
-
✔ Mehrkanalfähig: bis zu 25 Funk-Paare parallel ohne Interferenzen
-
✔ Empfänger kann mehrere Sender verwalten (Standard 5, erweiterbar)
-
✔ Industrie-Temperaturbereich: −30 °C bis +70 °C
-
✔ Webinterface über IP-Adresse
-
✔ SMA-K Antennenanschluss
🏭 Typische Anwendungen
-
Industrieautomation & Prozesssteuerung
-
Gebäude- & Energietechnik
-
Maschinen- und Anlagenüberwachung
-
Mobile oder temporäre Messsysteme
-
Nachrüstung bestehender Anlagen ohne neue Kabel
-
Sensoranbindung in schwer zugänglichen Bereichen
(Keller, Hallen, Außenbereiche, Gebäude-zu-Gebäude)
🌐 Netzwerk & Kommunikation (Empfänger)
| Merkmal |
Wert |
| Ethernet-Chip |
|
| Protokoll |
Modbus TCP |
| IP-Modus |
DHCP oder statisch |
| Webinterface |
Zugriff über IP-Adresse |
| Multi-Sender-Support |
Standard bis 5 TX (erweiterbar) |
| Geräte im Funknetz |
bis zu 25 Paare |
| Datenhaltung |
Letzte Werte optional speicherbar |
📶 Reichweite nach Antennentyp
-
E01-2G4M27D (High-Power): bis 2,5 km
-
NRF24L01+PA+LNA: bis 1 km
-
NRF24L01 Standard: bis 100 m
(jeweils bei freier Sicht)
🔧 Funktechnik – Allgemein
-
Frequenzbereich: 2400–2525 MHz
-
Datenrate: 250 kbps (Standard), bis 2 Mbit/s
-
Empfangsempfindlichkeit: –99 dBm
-
Störsichere ISM-Band-Übertragung
-
Jeder Funk-Paar arbeitet auf eigenem Kanal

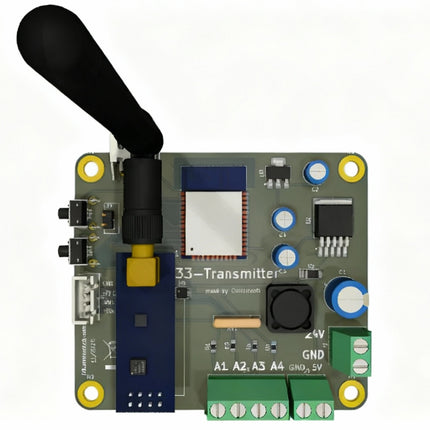

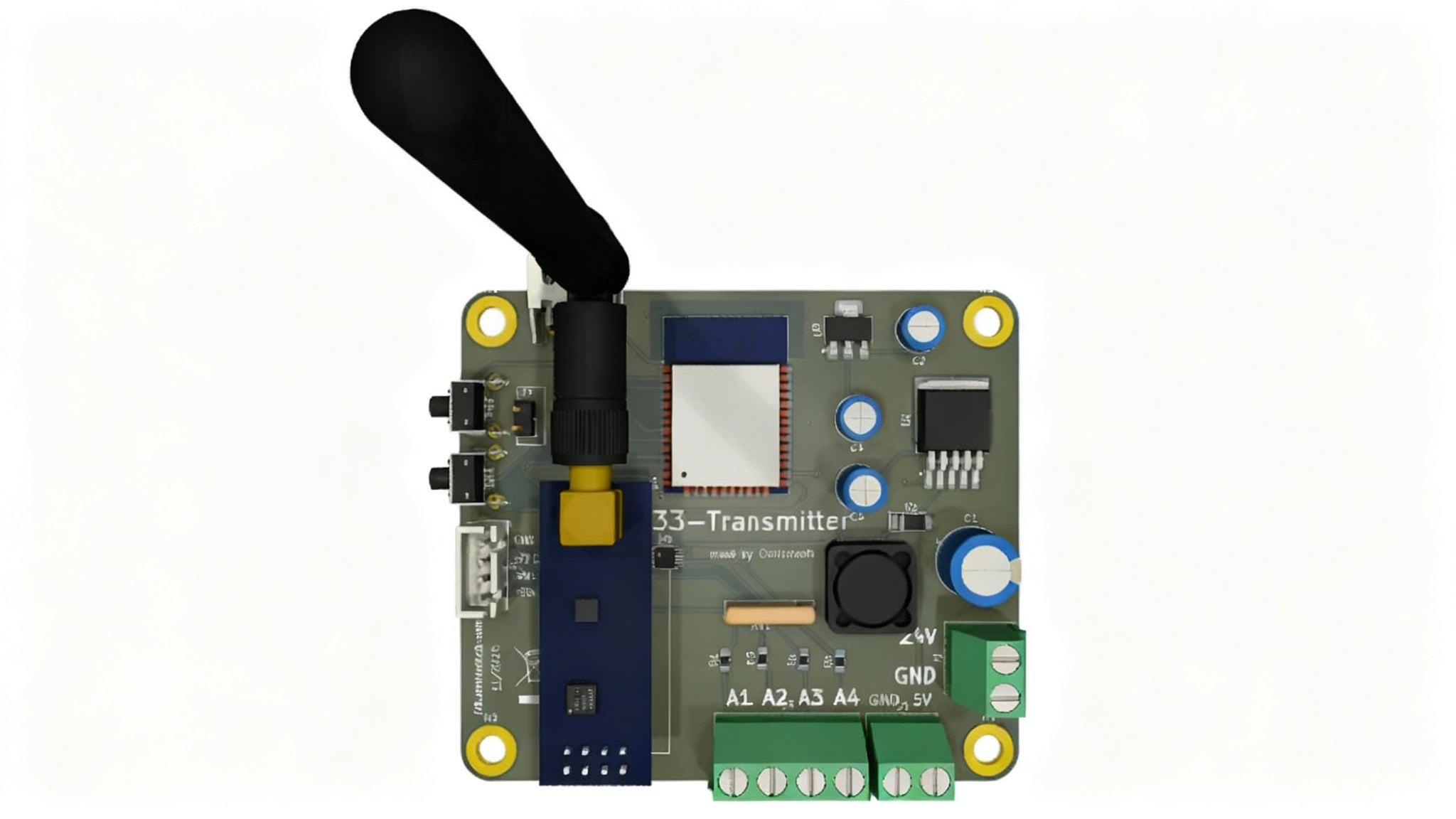

📥 Sender – DTT433-TX (4-Kanal Analog)
| Parameter |
Wert |
| Versorgung |
0–24 V DC |
| Eingangssignal |
0–10 V analog |
| Kanäle |
4 |
| Genauigkeit |
0,001 V |
| Temperaturbereich |
−30 °C … +70 °C |
| Abmessungen |
70 × 80 × 20 mm |
| Funkfrequenz |
2400–2525 MHz |
| Antennen |
E01-2G4M27D / NRF24L01 |
| Max. Reichweite |
2.5 km / 1 km / 100 m |
| Anschluss |
Schraubklemmen |

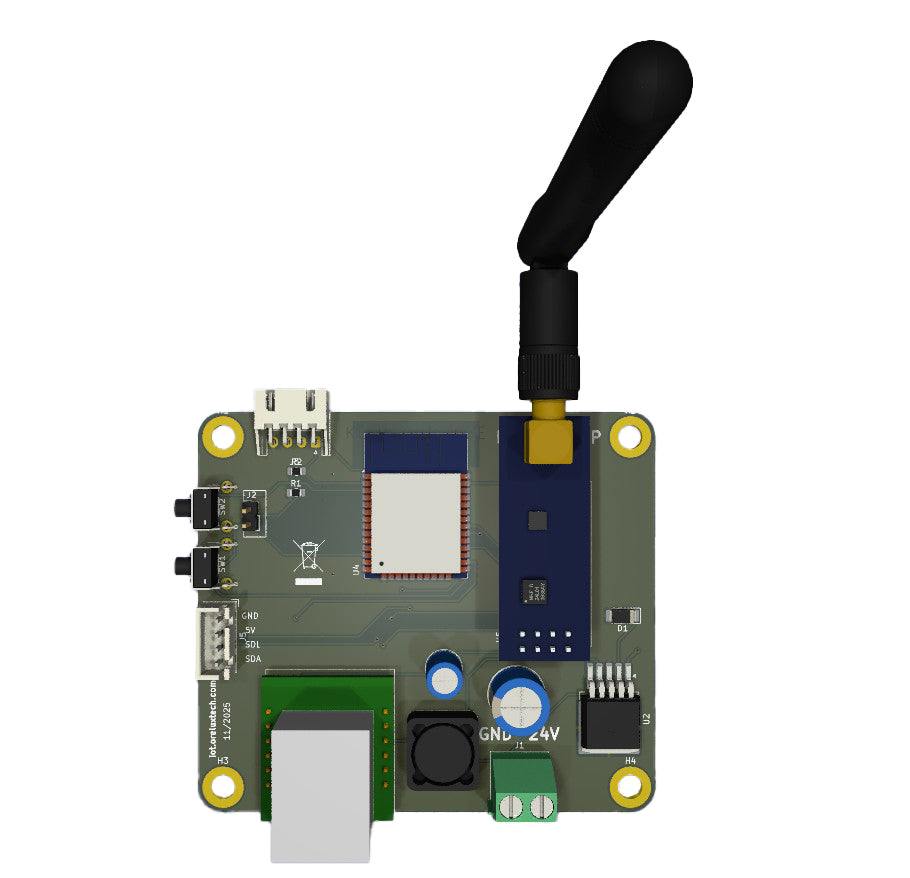

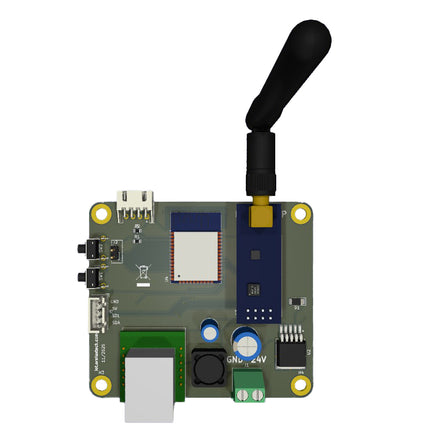

📤 Empfänger – DTT433-TCP (Ethernet / Modbus TCP)
| Parameter |
Wert |
| Versorgung |
6–24 V DC |
| Ausgang |
Modbus TCP (Ethernet) |
| Max. Geräte |
bis 25 |
| Temperaturbereich |
−30 °C … +70 °C |
| Abmessungen |
70 × 80 × 20 mm |
| Funkfrequenz |
2400–2525 MHz |
| Antennen |
E01-2G4M27D / NRF24L01 |
| Netzwerk |
RJ45 Ethernet |
📦 Lieferumfang
-
1× DTT433-TX Sender (4-Kanal 0–10 V)
-
1× DTT433-TCP Empfänger (Modbus TCP)
-

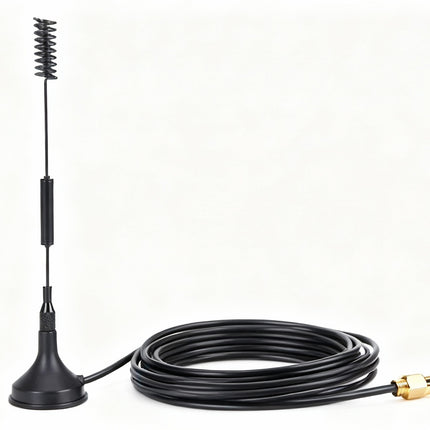

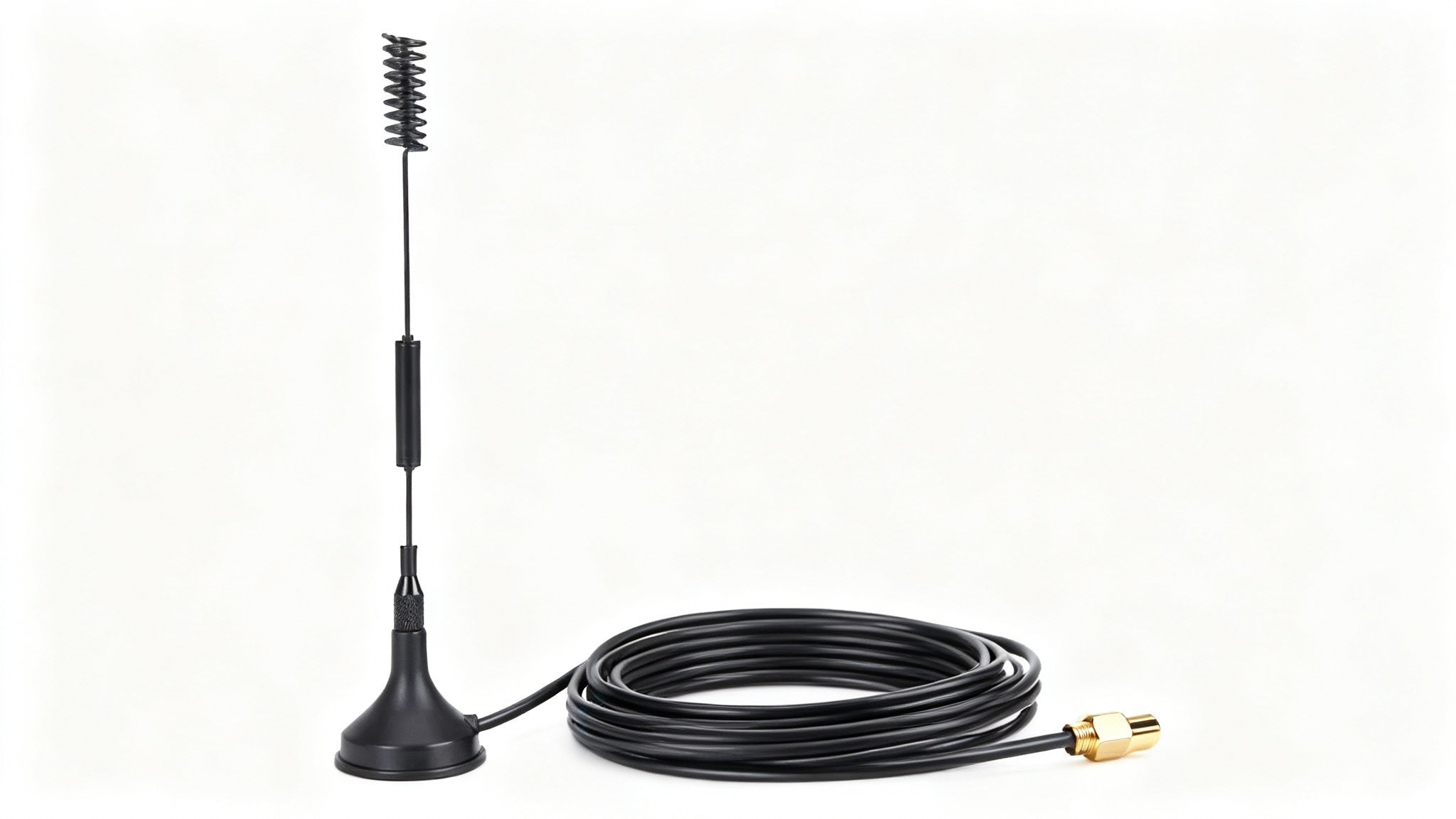

1× Antenne (je nach Auswahl)
-
Anschlussklemmen / Terminalblöcke
-
Bedienanleitung
⚙️ Optional & Anpassbar
-
Weitere Antennentypen
-
Mehrere gleichzeitig betriebene Funk-Paare
-
Industrie- oder Sondergehäuse
-
Erweiterte Sender-Anzahl pro Empfänger
-
Kundenspezifische Konfiguration
✅ Vorteile
-
Kein Verlegen von Signalkabeln nötig
-
Sehr hohe Messgenauigkeit
-
Schnelle Integration in bestehende Systeme
-
Zuverlässige Funktechnik für Industrieeinsatz
-
Support & Ersatzteilservice durch OreluxTEC
