LA42DWQ Potentiometer – Geschwindigkeitsregelknopf für Frequenzumrichter Drehbarer Einstellknopf | Verschiedene Widerstandswerte (10KΩ / 50KΩ / 100KΩ / 500KΩ ) Das LA42DWQ Potentiometer ist ein hochwertiger Drehknopf zur präzisen Geschwindigkeitsregelung von Frequenzumrichtern. Dank robustem Design, einfacher Montage und Schutzklasse IP65 eignet es sich ideal für den Einsatz in Industrie, Werkstatt und Hobbyprojekten. ✅ Eigenschaften Modell: LA42DWQ Nennwiderstand: 10KΩ / 50KΩ / 100KΩ / 500KΩ  Ohm (je nach Auswahl) Widerstandstoleranz: ± 0,5 % Einstellung: Drehbar Isolationswiderstand: 100 MΩ Montageöffnung: Ø 22 mm Schutzklasse: IP65 (staub- & spritzwassergeschützt) Gewicht: ca. 50 g Zertifizierungen: CCC, CE, RoHS Lieferumfang 1 × Potentiometer (LA42DWQ)

Read more less

Optoelectronic Encoder: Optical Rotary Encoder NPN Open Circuit Incremental Encoder The optoelectronic encoder is a high-precision optical encoder that uses light beams to convert rotary motion into digital signals. This encoder is available in various resolutions, including 1024 pulses per revolution (p/r), 600 p/r, and 360 p/r. The single-phase version with 600 pulses per revolution is particularly noteworthy. Using two phases, A and B, enables frequency doubling, allowing for up to 2400 pulses per revolution. Technical details: - Power supply: The encoder requires a DC voltage in the range of 5 to 24 volts, which makes it flexible for different applications. - Shaft: The shaft has a size of 6 x 13 mm (0.23 x 0.51 inches), perfect for use in compact machines. - Encoder size: With dimensions of 38 x 35.5 mm (1.49 x 1.39 inches), the encoder offers a compact solution for many applications. - Output: The encoder features an AB 2-phase output provided as a rectangular orthogonal pulse circuit. The outputs are designed as NPN open collectors and require careful handling to avoid damage to the triode outputs. - Maximum mechanical speed: The encoder can reach up to 5000 rpm and thus supports high speeds. - Response frequency: It offers a response frequency of 0 to 20 kHz, which enables fast signal processing. - Cable length: With a cable length of 1.5 meters, the encoder offers sufficient space for installation. Important note : The A and B phase outputs must not be connected directly to VCC as this may damage the triode outputs. Overall, this optoelectronic encoder provides a reliable and precise solution for applications requiring accurate rotary positioning. Power source: DC5-24V Shaft: 6 * 13 mm/0.23*0.51" Size: 38 * 35.5 mm/1.49*1.39" Output: AB 2 phase output rectangular orthogonal pulse circuit, the output for the NPN open collector output type Maximum mechanical speed: 5000 rpm Response Frequency: 0-20kHz Cable length: 1.5 meters Connection: Green = A phase, White = B phase, Red = Vcc Power + Black = V0 Scope of delivery : 1 x piece

Read more less

Der 12V / 24V Stepper Motor Controller ist ein kompakter PWM- und Puls-Signalgenerator zur Ansteuerung externer Schrittmotortreiber. Das Modul erzeugt die für einen Stepper-Treiber benötigten PUL/CLK- und DIR-Steuersignale und ermöglicht damit eine einfache manuelle Steuerung von Drehzahl und Drehrichtung eines Schrittmotors. Über den integrierten Drehregler kann die Ausgangsfrequenz und damit die Motordrehzahl komfortabel eingestellt werden. Zusätzlich stehen über Jumper verschiedene Frequenzbereiche zur Verfügung, wodurch sich das Modul sowohl für sehr langsame als auch für schnelle Bewegungen einsetzen lässt. Ideal zum Aufbau einer einfachen Stand-alone-Schrittmotorsteuerung ohne Mikrocontroller, SPS oder PC. Wichtig: Das Modul ist ein Signalgenerator und kein Schrittmotor-Leistungstreiber. Zum Betrieb eines Schrittmotors wird zusätzlich ein geeigneter Stepper Driver benötigt. ⭐ Highlights Betrieb mit 12 V / 24 V DC Manuelle Drehzahlregelung Vorwärts-/Rückwärtssteuerung PUL/CLK-Ausgang für Stepper-Treiber DIR-Ausgang für Drehrichtung Enable-Steuerung Mehrere Frequenzbereiche wählbar PWM-/Pulssignalerzeugung Common-Anode und Common-Cathode Anschluss möglich Kein Mikrocontroller erforderlich Ideal für Testaufbauten und einfache Maschinensteuerungen 📊 Technische Daten Eigenschaft Wert Produkttyp Stepper Motor Pulse Generator Funktion Signalgenerator für Schrittmotortreiber Versorgungsspannung DC 12 V / 24 V Ausgang PWM / Puls Drehzahlregelung Ja, stufenlos Drehrichtungssteuerung Vorwärts / Rückwärts Enable Unterstützt Pulssignal PUL / PULS / CLK Richtungssignal DIR / CW / CCW Enable-Signal EN / ENA / FREE Frequenzbereich Mehrere Bereiche per Jumper Anschlussart Common Anode oder Common Cathode Motoranschluss direkt Nein Externer Stepper Driver erforderlich Ja ⚙️ Frequenzbereiche Über die Jumper können unterschiedliche Ausgangsfrequenzbereiche gewählt werden. Bereich Frequenzbereich High ca. 5,4 kHz – 160 kHz Medium ca. 540 Hz – 16,6 kHz Low ca. 80 Hz – 2,4 kHz Dadurch kann das Modul an unterschiedliche Motoren, Mikroschritt-Einstellungen und gewünschte Drehzahlbereiche angepasst werden. Die tatsächliche erreichbare Motordrehzahl hängt zusätzlich vom verwendeten Schrittmotor, Stepper-Treiber, Versorgungsspannung und der eingestellten Mikroschrittauflösung ab. 🔄 Vorwärts- / Rückwärtssteuerung Über das DIR-Signal kann die Drehrichtung des angeschlossenen Stepper-Treibers umgeschaltet werden. Damit sind beispielsweise folgende Bewegungen möglich: Vorwärtslauf Rückwärtslauf Links-/Rechtslauf Auf-/Abbewegung Ein-/Ausfahren eines Linearantriebs 🎚️ Drehzahlregelung Die Drehzahl wird über die Frequenz des erzeugten Pulssignals bestimmt. Niedrige Pulsfrequenz → niedrige Motordrehzahl Hohe Pulsfrequenz → hohe Motordrehzahl Mit dem integrierten Drehregler kann die Frequenz innerhalb des ausgewählten Bereichs stufenlos verändert werden. 🔌 Signalbezeichnungen Je nach Hersteller des verwendeten Schrittmotortreibers können unterschiedliche Bezeichnungen verwendet werden. Funktion Mögliche Bezeichnungen Enable EN / ENA / FREE Puls PUL / PULS / CLK / STEP Richtung DIR / CW / CCW Die Funktion ist grundsätzlich identisch, auch wenn die Beschriftung des Treibers abweicht. 🔧 Anschluss – Common Anode Bei einem Stepper-Treiber mit gemeinsamer Anode werden die Plus-Anschlüsse gemeinsam verbunden. Anschlussprinzip Controller Stepper Driver Common / + EN+ / PUL+ / DIR+ EN EN− PUL / CLK PUL− DIR DIR− EN+, PUL+ und DIR+ werden gemeinsam mit dem entsprechenden positiven Signalanschluss verbunden. 🔧 Anschluss – Common Cathode Bei einem Stepper-Treiber mit gemeinsamer Kathode werden die Minus-Anschlüsse gemeinsam verbunden. Anschlussprinzip Controller Stepper Driver Common / − EN− / PUL− / DIR− EN EN+ PUL / CLK PUL+ DIR DIR+ EN−, PUL− und DIR− werden gemeinsam mit dem entsprechenden negativen Signalanschluss verbunden. 🧱 Einfacher Systemaufbau Für eine vollständige Schrittmotorsteuerung werden vier grundlegende Komponenten benötigt: 12/24V Signalgenerator → Stepper Driver → Schrittmotor Zusätzlich wird eine geeignete DC-Stromversorgung benötigt. Komponente Aufgabe Puls-Signalgenerator Erzeugt STEP/PUL und DIR Stepper Driver Verstärkt die Signale und steuert die Motorwicklungen Schrittmotor Führt die Bewegung aus DC-Netzteil Versorgt das System mit Energie Damit lässt sich eine einfache manuelle Bewegungssteuerung aufbauen, ohne einen Arduino oder eine SPS programmieren zu müssen. 🔌 Kompatible Stepper-Treiber Das Modul kann mit zahlreichen Stepper-Treibern verwendet werden, sofern diese einen kompatiblen STEP/PUL + DIR Eingang besitzen, beispielsweise: TB6600 DM542 DM556 DM860 ähnliche digitale Stepper Driver industrielle PUL/DIR-Schrittmotortreiber Vor dem Anschluss müssen die zulässigen Signalpegel des jeweiligen Treibers geprüft werden. 🚀 Vorteile ✔ Kein Programmieren erforderlich ✔ Direkte manuelle Drehzahlregelung ✔ Vorwärts- und Rückwärtslauf ✔ Große einstellbare Frequenzspanne ✔ Drei Frequenzbereiche ✔ Kompakter Aufbau ✔ Einfache Verdrahtung ✔ Für Common Anode und Common Cathode geeignet ✔ Ideal zum Testen von Schrittmotoren und Treibern ✔ Geeignet für Stand-alone-Steuerungen 🎯 Einsatzbereiche Schrittmotor-Teststände CNC-Projekte Linearantriebe Positioniertische Vorschubantriebe Drehteller Fördertechnik Dosieranlagen Wickelmaschinen Automatisierung Maschinenbau Robotik DIY-Projekte Laboraufbauten Stepper-Driver-Funktionstests 💡 Typische Anwendung Das Modul eignet sich besonders, wenn ein Schrittmotor einfach mit einstellbarer Geschwindigkeit betrieben werden soll, ohne dafür einen Mikrocontroller programmieren zu müssen. Beispiel: Netzteil → Pulscontroller → TB6600 → NEMA17/NEMA23 Schrittmotor Der Controller bestimmt dabei Geschwindigkeit und Drehrichtung, während der externe Stepper-Treiber den erforderlichen Motorstrom bereitstellt. ⚠️ Wichtige Hinweise Dieses Modul treibt keinen Schrittmotor direkt an. Ein separater, zum Motor passender Schrittmotortreiber ist zwingend erforderlich. Motorstrom und Motorversorgung werden am Stepper Driver eingestellt bzw. angeschlossen. Vor dem Anschluss die Pinbelegung des verwendeten Treibers prüfen. Common-Anode-/Common-Cathode-Verdrahtung entsprechend dem verwendeten Treiber auswählen. Änderungen an der Verkabelung nur bei ausgeschalteter Stromversorgung durchführen. Maximale Motordrehzahl hängt nicht allein von der eingestellten Pulsfrequenz ab. 📦 Lieferumfang 1 × 12V / 24V Stepper Motor PWM/Puls Signalgenerator Controller

Read more less

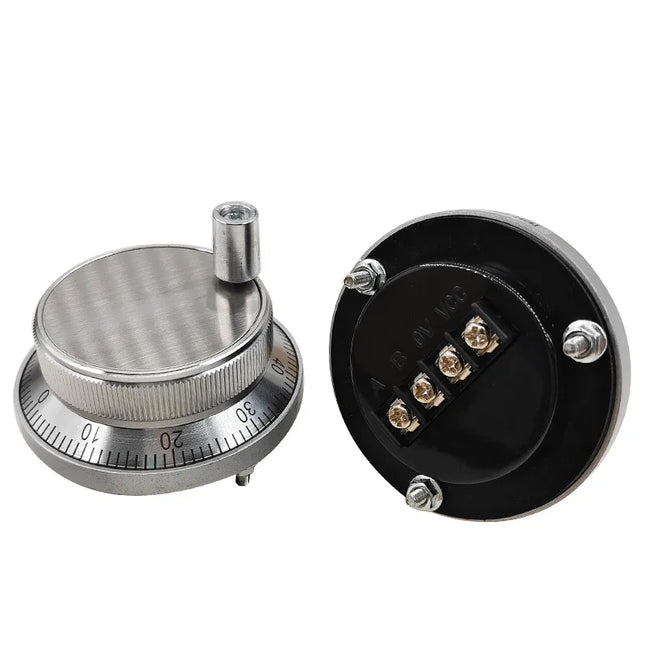

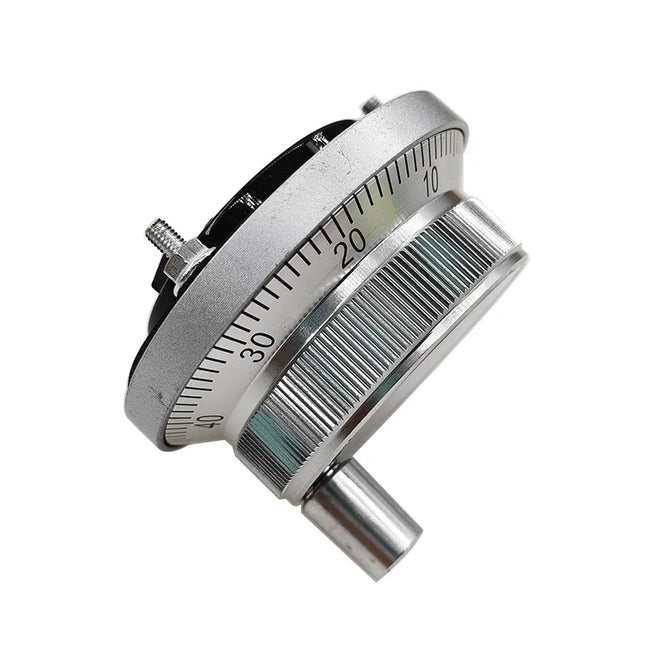

Der CNC Manual Pulse Generator (MPG) ist ein präzises elektronisches Handrad zur manuellen Positionierung und Verfahrsteuerung von CNC-Maschinen, SPS-/PLC-Systemen, Werkzeugmaschinen und industriellen Automatisierungsanlagen. Mit einer Auflösung von 100 PPR (100 Impulse pro Umdrehung) ermöglicht das Handrad eine feinfühlige und kontrollierte Eingabe von Positions- und Verfahrbefehlen. Das integrierte mechanische Rastgefühl sorgt für eine klar definierte Rückmeldung beim Drehen. Dadurch eignet sich das Handrad hervorragend zum manuellen Verfahren von Maschinenachsen, Einrichten von Nullpunkten, Positionieren und Feinjustieren. Die 24-V-Ausführung mit 4-Pin-NPN-Schnittstelle ist für den direkten Einsatz in industriellen Steuerungssystemen konzipiert. Die Treiberausgangsschaltung bietet eine hohe Störfestigkeit und eignet sich auch für längere Signalleitungen. ⭐ Highlights 100 PPR Auflösung 24 V DC Versorgung 4-Pin Anschluss NPN-Ausgang Ø 60 mm Einbaugröße Präzises mechanisches Rastgefühl Gute Störfestigkeit Für industrielle Steuerungen geeignet Ideal für CNC und PLC/SPS Kompakte und flache Bauform 📊 Technische Daten Eigenschaft Wert Produkttyp Manual Pulse Generator / CNC Handrad Bezeichnung MPG / CNC Pulser Handwheel Versorgungsspannung 24 V DC Auflösung 100 PPR Impulse 100 Impulse pro Umdrehung Anschluss 4 Pin Ausgangstyp NPN Encoder-Typ Inkrementeller Drehgeber Handrad-Durchmesser ca. 60 mm Bedienung Manuell Drehgefühl Mechanisch gerastert Signalübertragung Treiberausgang Störfestigkeit Hoch Anwendung CNC / SPS / PLC / Maschinensteuerung ⚙️ 100 PPR – präzise manuelle Positionierung Das Handrad erzeugt 100 Impulse pro vollständiger Umdrehung. Dadurch kann die angeschlossene CNC- oder SPS-Steuerung die Drehbewegung präzise erfassen und beispielsweise in definierte Achsbewegungen umsetzen. Eigenschaft Wert Auflösung 100 PPR Impulse/Umdrehung 100 Winkel pro Impuls ca. 3,6° Die tatsächlich resultierende Verfahrstrecke pro Impuls wird durch die Konfiguration der angeschlossenen CNC- oder PLC-Steuerung bestimmt. 🔌 24V NPN-Schnittstelle Die 24-V-Ausführung eignet sich besonders für industrielle Steuerungssysteme. Der NPN-Ausgang ermöglicht eine zuverlässige Signalübertragung zu kompatiblen: SPS / PLC CNC-Controllern Motion Controllern Maschinensteuerungen Positioniersteuerungen Industrie-I/O-Modulen 🏭 Typische CNC-Anwendung Ein MPG-Handrad wird beispielsweise verwendet, um eine Maschinenachse während der Einrichtung manuell zu bewegen. Typische Funktionen sind: Handrad drehen → Impulse erzeugen → CNC-Steuerung zählt Impulse → Maschinenachse verfährt Je nach Maschinensteuerung können unterschiedliche Schrittweiten eingestellt werden, beispielsweise: Einstellung Beispiel ×1 Feinpositionierung ×10 Mittlere Verfahrbewegung ×100 Schnelles manuelles Verfahren Die verfügbaren Multiplikatoren sind abhängig von der verwendeten Steuerung. ⚙️ Eigenschaften Hochpräziser manueller Impulsgeber 100-PPR-Auflösung Klare mechanische Rastpunkte Gleichmäßige Drehbewegung Kompakte Bauweise 24-V-Industriespannung NPN-Ausgang 4-Pin-Anschluss Hohe Störfestigkeit Für längere Signalübertragungswege geeignet Einfache Integration in Bedienfelder und Maschinen 🚀 Vorteile ✔ Präzise Maschinenpositionierung ✔ Feinfühlige manuelle Steuerung ✔ Deutliches mechanisches Feedback ✔ Industrietaugliche 24-V-Ausführung ✔ Kompatibel mit vielen SPS- und CNC-Systemen ✔ Robuste Konstruktion ✔ Platzsparender Einbau ✔ Ideal für eigene CNC-Bedienfelder 🎯 Einsatzbereiche CNC-Fräsmaschinen CNC-Drehmaschinen Werkzeugmaschinen CNC-Router Maschinenbedienfelder SPS-/PLC-Steuerungen Positioniersysteme Druckmaschinen Automatisierungsanlagen Motion-Control-Systeme Maschinen-Nachrüstung DIY-CNC-Projekte Nullpunktkorrektur Manuelle Achspositionierung 💡 Typische Funktionen Das Handrad kann abhängig von der angeschlossenen Steuerung beispielsweise eingesetzt werden für: Manuelles Verfahren einer CNC-Achse X-/Y-/Z-Achspositionierung Feinpositionierung Nullpunktkorrektur Werkstückeinrichtung Werkzeugpositionierung Signalunterteilung Manuelle Maschinensteuerung 📐 Bauform Merkmal Spezifikation Handrad Ø ca. 60 mm Konstruktion Flach und kompakt Montage Panel-/Maschineneinbau Bedienung Drehhandrad Mechanik Definierte Rastung Durch die kompakte 60-mm-Bauform eignet sich der Impulsgeber besonders gut für eigene CNC-Bedienfelder und Maschinensteuerungen mit begrenztem Einbauraum. ⚠️ Hinweise Versorgung ausschließlich entsprechend der angegebenen 24-V-Ausführung anschließen. Vor dem Anschluss die Pinbelegung der verwendeten CNC-/PLC-Steuerung prüfen. Der Ausgang ist als NPN-Signal ausgeführt; die angeschlossene Steuerung muss mit diesem Ausgangstyp kompatibel sein. Das Handrad erzeugt Steuersignale und treibt keinen Motor direkt an. Die tatsächliche Achsbewegung und Schrittweite wird durch die angeschlossene Maschinensteuerung bestimmt. Vor dem elektrischen Anschluss die Versorgungsspannung abschalten. 📦 Lieferumfang 1 × CNC Manual Pulse Generator Handrad Ausführung: 24 V / 4 Pin / NPN / 100 PPR / 60 mm

Read more less

Das KT02 Schrittmotor-Test- und Steuerungsmodul ist ein kompaktes und leistungsfähiges Werkzeug zur Ansteuerung, Prüfung und Parametrierung von Schrittmotor-Treibern.Es erzeugt STEP-Impulse (Puls/Frequenz) sowie Richtungs-Signale (DIR) und eignet sich ideal zum Testen von Schrittmotoren, Endstufen und CNC-Treibern ohne Mikrocontroller. Dank stufenloser Frequenzregelung lassen sich Drehzahl und Laufruhe des Motors präzise einstellen. Das Modul ist perfekt für Labor, Werkstatt, Service, Entwicklung und DIY-Projekte. ⭐ Hauptmerkmale & Vorteile ✔ Erzeugt STEP- / Impuls- & PWM-Signale ✔ Stufenlose Frequenzregelung zur Drehzahlsteuerung ✔ Richtungsumschaltung (CW / CCW) ✔ Ideal als Schrittmotor-Tester ✔ Keine Programmierung erforderlich ✔ Kompatibel mit gängigen Stepper-Treibern (z. B. A4988, DRV8825, TB6600, DM542 usw.) ✔ Kompakte Bauform ✔ Sofort einsatzbereit – Plug & Play ✔ Geeignet für NEMA-Motoren & CNC-Anwendungen ⚙️ Funktionen Frequenzerzeugung:Erzeugt präzise Impulse zur Steuerung der Motordrehzahl PWM/STEP-Signal:Sauberes Rechtecksignal für externe Motortreiber Richtungssteuerung:Umschaltung der Drehrichtung per Schalter/Taste Motor-Testbetrieb:Ideal zum Prüfen von Motor, Treiber und Verkabelung 📊 Technische Daten Parameter Wert Produkttyp Schrittmotor Tester & PWM-Impuls-Generator Modell KT02 Signalarten STEP / PWM / DIR Frequenzregelung Stufenlos Steuerfunktionen Drehzahl & Richtung Anwendung Schrittmotor-Test & Steuerung Kompatible Treiber A4988, DRV8825, TB6600, DM542 u. a. Betrieb Standalone (kein MCU nötig) Bauform Mini / kompakt Montage Labor / Test / DIY (Hinweis: Das Modul steuert Treiber, nicht direkt den Motor.) 🔌 Typischer Anschluss STEP / PUL → Eingang des Motortreibers DIR → Richtungseingang des Treibers GND → Masse VCC → Versorgung des Moduls (je nach Version) 🧠 Typische Anwendungen   Test von Schrittmotor-Treibern CNC-Achsentests 3D-Drucker-Service Labor- & Entwicklungsarbeiten Ausbildung & Schulung DIY-Mechanik & Automation Fehlersuche in Motion-Systemen 📦 Lieferumfang 1× KT02 Mini Schrittmotor Tester & PWM-Generator Modul

Read more less

Stand alone  EtherCAT Incremental Encoder Interface Modul Brand: OreluxTEC Das OreluxTEC EtherCAT Modul ist ein industrielles Inkremental-Encoder-Interface für Hochgeschwindigkeits-Zähleingänge über den EtherCAT-Bus. Es verfügt über 2 RJ45-Ports, eine 24VDC-Versorgung und eine 8-Bit Drehschalter-Adresse für die Station-ID. Unterstützt werden bis zu 4 Gruppen A/B/C-Zähleingänge (differentiell 5V, max. 4 MHz), 2 Encoder-Versorgungsausgänge (5V) sowie 4 NPN-Schaltausgänge. 🧠 EtherCAT Bus – Hochgeschwindigkeits-Kommunikation ⚡ 4-kanaliger Inkrementalzähler bis 4 MHz 🔌 2× RJ45 Ports, Daisy-Chain-fähig 🛡️ IP20 Schutzklasse, Hutschienenmontage DN35 🔧 8-Bit Dial Switch für Station-ID 🔋 2x 5V Encoder Power Supply + 4x NPN Output 📊 Technische Daten Modell OreluxTEC EtherCAT Incremental Encoder Interface Bus-System EtherCAT (2× RJ45 Ports) Versorgungsspannung 24 VDC (Nennspannung) Adressierung 8-Bit Drehcodierschalter (Station-ID) Zählereingänge 4 Gruppen A/B/C Eingänge, Differentiell 5V, max. 4 MHz Encoder-Versorgung 2 × 5V Ausgänge (Encoder Power) Ausgänge 4 × NPN Schaltausgänge (Threshold Type) Zählmodus 1️⃣ A zählt, B bestimmt Richtung · 2️⃣ A/B Phasen-Quadratur (90°-Vorlauf zählt +, Nachlauf zählt −) Erweiterbarkeit Keine internen Erweiterungsmodule unterstützt Systemdiagnose Power, Bus und Kanalstatus mit Diagnose-LEDs Isolation Kanal ↔ Bus & Kanal ↔ Kanal isoliert Schutzart IP20 Montageart DIN-Schiene (DN35) Betriebstemperatur -20 … +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhenbereich Bis 2000 m (80 kPa) Abmessungen (L×B×H) 27 × 114 × 96 mm 🧩 Produktmerkmale ⚙️ EtherCAT-Busmodul mit 4 Hochgeschwindigkeitszählern (4 MHz) 🧭 Präzise A/B/C-Encoder-Eingänge mit Richtungslogik 🛡️ Galvanisch isolierte Kanäle & Systemdiagnose integriert 🔋 2x 5V Encoder-Stromversorgung & 4x NPN-Ausgänge 📦 Robuste IP20-Ausführung für Hutschiene DN35 📦 Lieferumfang 1 × OreluxTEC EtherCAT Encoder Interface Modul Steckbare Anschlussklemmen Kurzanleitung / Dokumentation (digital) Hinweis: Keine internen Erweiterungsmodule unterstützt. Nur für industrielle SPS-Umgebungen mit EtherCAT-Bus geeignet.

Read more less

Anwendung Der optoelektronische Inkremental-Encoder mit Modbus-Adapter ist ein vielseitig einsetzbarer Sensor zur präzisen Messung von Drehgeschwindigkeit, Winkel, Beschleunigung, Längen und Positionen.Er findet Anwendung in: automatischen Schneide- oder Guillotine-Maschinen Höhenmesssystemen von Robotern oder Menschen industriellen Steuerungs- und Automatisierungsprozessen Durch die Kombination mit dem Modbus-Adapter (TCP) lässt sich das Signal direkt in SPS-, Industrie- und IoT-Steuerungen integrieren. Technische Merkmale Encoder Parameter Wert Auflösung 1024 p/r · 600 p/r · 360 p/r (Einzelphase = 600 Impulse/R → 2 Phasen = 2400 Impulse) Versorgungsspannung DC 5 – 24 V Ausgang A / B 2-Phasen rechteckig, NPN Open Collector Wellendurchmesser 6 mm Wellenlänge 13 mm Gehäusedurchmesser Ø 38 mm Gehäuselänge 35,5 mm Maximale Drehzahl 5000 U/min Ausgangsfrequenz 0 – 20 kHz Kabellänge 1,5 m Anschlussfarben Grün = A-Phase · Weiß = B-Phase · Rot = Vcc · Schwarz = GND Hinweis A/B-Ausgang nicht direkt mit VCC verbinden – Gefahr von Bauteilschaden Technische Merkmale Modbus-Adapter Parameter Wert Protokoll Modbus TCP Kanäle 2 Eingänge (für 2 Encoder) Eingangsspannung 0 – 5 V DC Kommunikationsschnittstelle Ethernet RJ45 Versorgungsspannung 6 – 24 V DC Stromaufnahme ca. 80 mA Abtastrate 40 kHz Gehäusematerial Acryl Montageart Schraubbefestigung Abmessungen 80 × 71 × 25 mm Gewicht 102 g Betriebstemperatur –20 °C … +60 °C Lieferumfang 2 × Encoder-Modul 1 × Modbus-Adapter mit Gehäuse 💡 Besonderheiten ✔ Einfache Integration über Modbus TCP✔ Hohe Signalauflösung bis 2400 Impulse / Umdrehung✔ Zwei Encoder-Kanäle für simultane Erfassung✔ Robustes, präzises und montagefreundliches Design
