Description

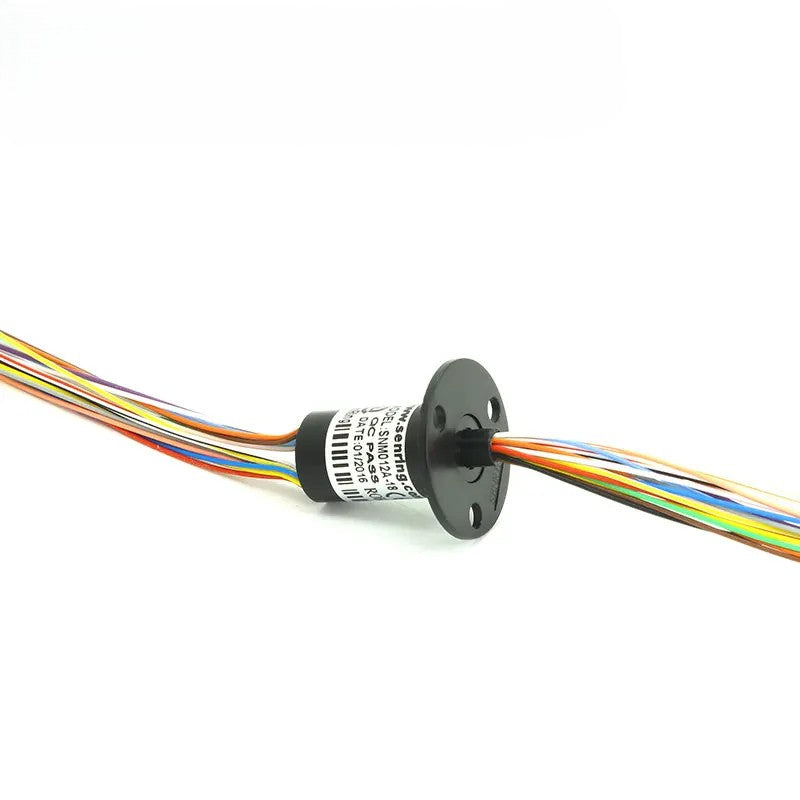

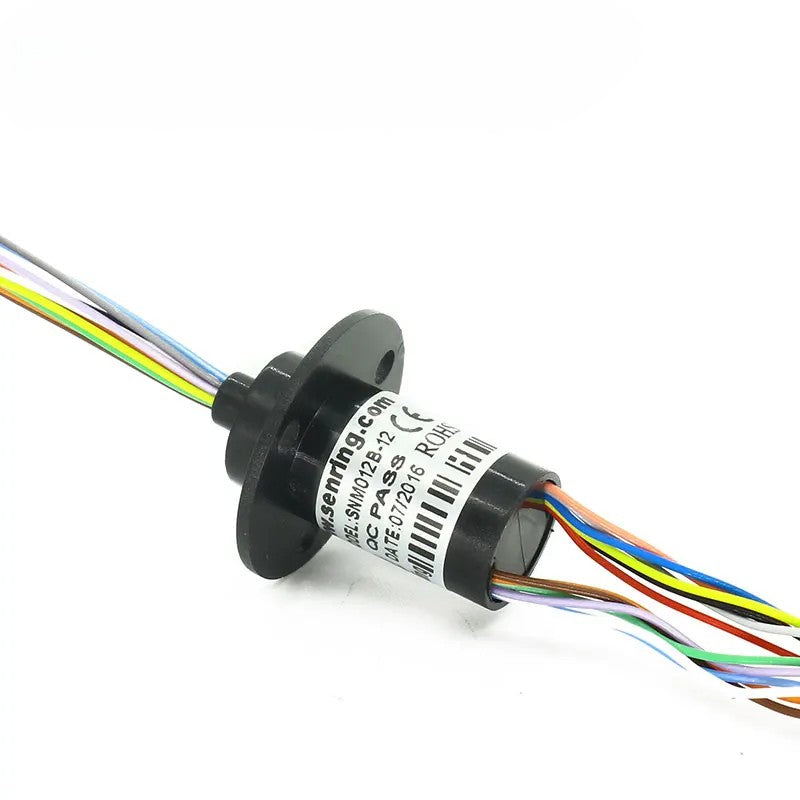

Der SNM012 Mini-Kapsel-Schleifring ist eine kompakte elektrische Drehdurchführung zur zuverlässigen Übertragung von Strom und elektrischen Signalen zwischen einem feststehenden und einem rotierenden Bauteil.
Mit einem Außendurchmesser von nur 12,5 mm eignet sich der Schleifring besonders für Anwendungen mit begrenztem Bauraum, beispielsweise in Robotik, Modellbau, Sensorik, Kamerasystemen und kleinen Dreheinheiten.
Die angebotene Variante verfügt über 6 Leitungen / 6 Kanäle.
⭐ Eigenschaften
- Miniatur-Kapsel-Schleifring
-
Modell: SNM012
- 6 Kanäle / 6 Leitungen
-
Außendurchmesser: 12,5 mm
- Stromübertragung bei kontinuierlicher Rotation
- Für Strom- und Signalleitungen geeignet
- Kompakte Bauform
- Flansch zur einfachen Montage
- Ideal für rotierende elektrische Baugruppen
-
Strombelastbarkeit je nach Ausführung: 1 A / 2 A

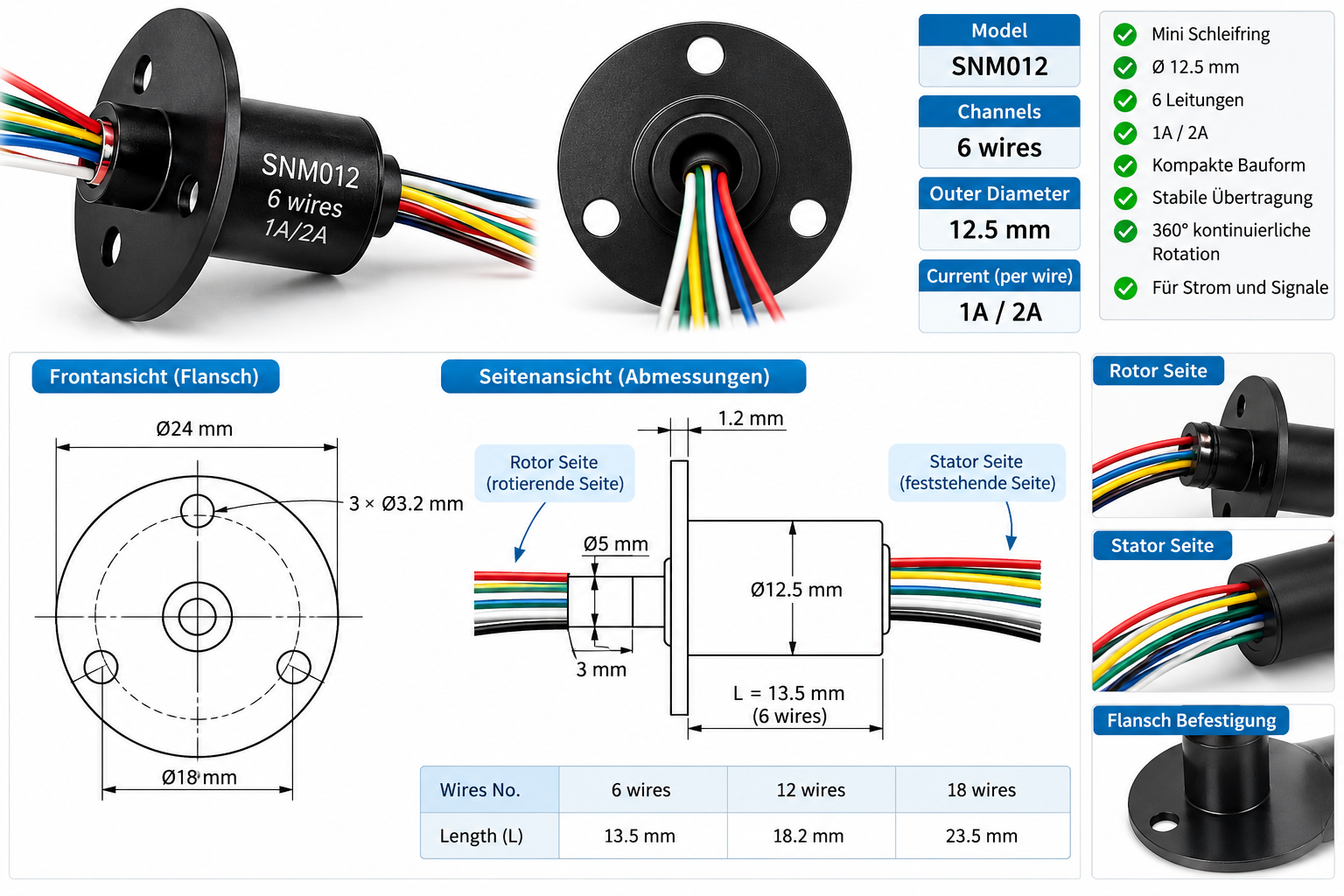

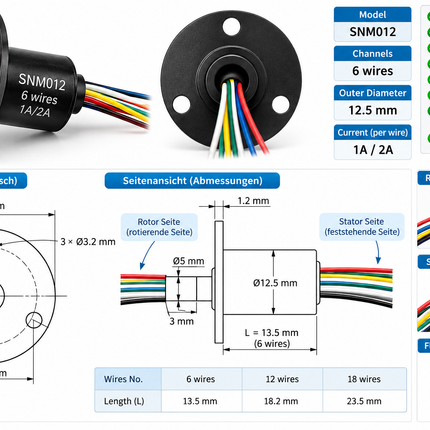

📐 Abmessungen – 6-Kanal-Version
| Parameter |
Wert |
| Modell |
SNM012 / M125 Serie |
| Anzahl Leitungen |
6 |
| Außendurchmesser |
Ø 12,5 mm |
| Gehäuselänge L |
13,5 mm |
| Flanschdurchmesser |
Ø 24 mm |
| Lochkreis |
Ø 18 mm |
| Befestigungsbohrungen |
3 × Ø 3,2 mm |
| Rotoransatz |
Ø 5 mm |
| Rotoransatz Länge |
ca. 3 mm
|
| Flanschstärke |
ca. 1,2 mm
|
Hinweis: Die Maße beziehen sich auf die abgebildete 6-Leiter-Version.
⚙️ Funktion
Ein Schleifring ermöglicht die elektrische Verbindung zwischen:
Stator → feststehende Seite
Rotor → rotierende Seite
Dadurch können Leitungen über eine rotierende Verbindung geführt werden, ohne dass sich die Kabel bei kontinuierlicher Drehbewegung aufwickeln.
🛠️ Typische Anwendungen
- Robotik
- RC-Modellbau
- Drehteller
- Pan-/Tilt-Systeme
- Kamerasysteme
- Sensorplattformen
- kleine Roboterarme
- Messgeräte
- Automatisierung
- rotierende Displays
- DIY-Projekte
- elektrische Drehdurchführungen
📦 Lieferumfang
1 × SNM012 Mini-Kapsel-Schleifring, 6 Leitungen
