Description
-
4 Kanäle 0–10V (TX ↔ RX)
-
Bis 2 km Reichweite (freie Sicht)
-
Ideal für Industrie, DIY, Gebäudeautomation, Retrofit
-
Keine Software, einfache Konfiguration
-
Versand aus DE, Rechnung mit MwSt

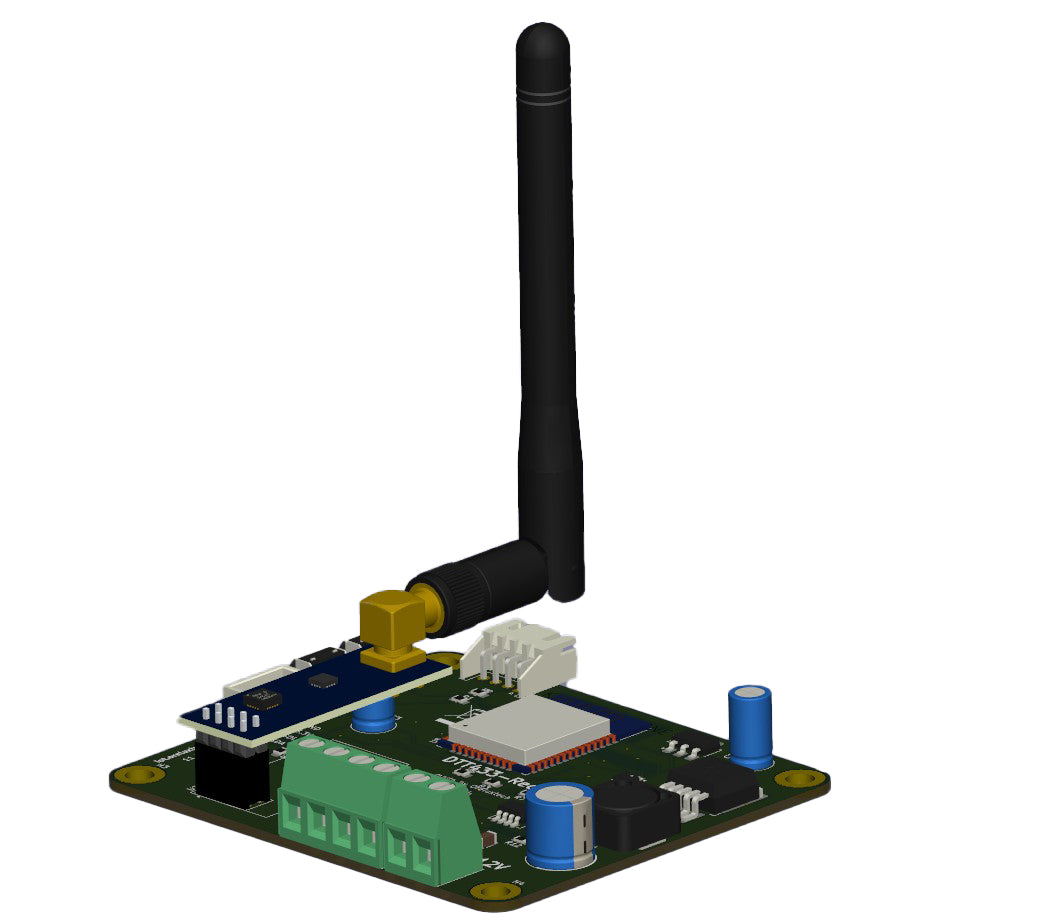

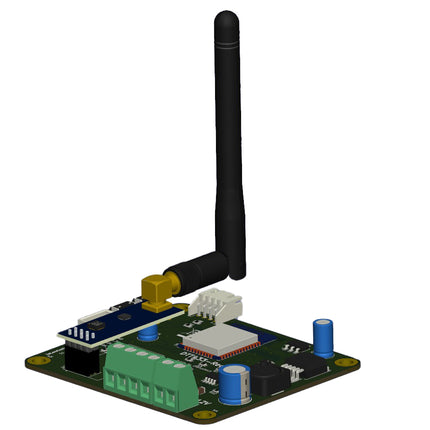

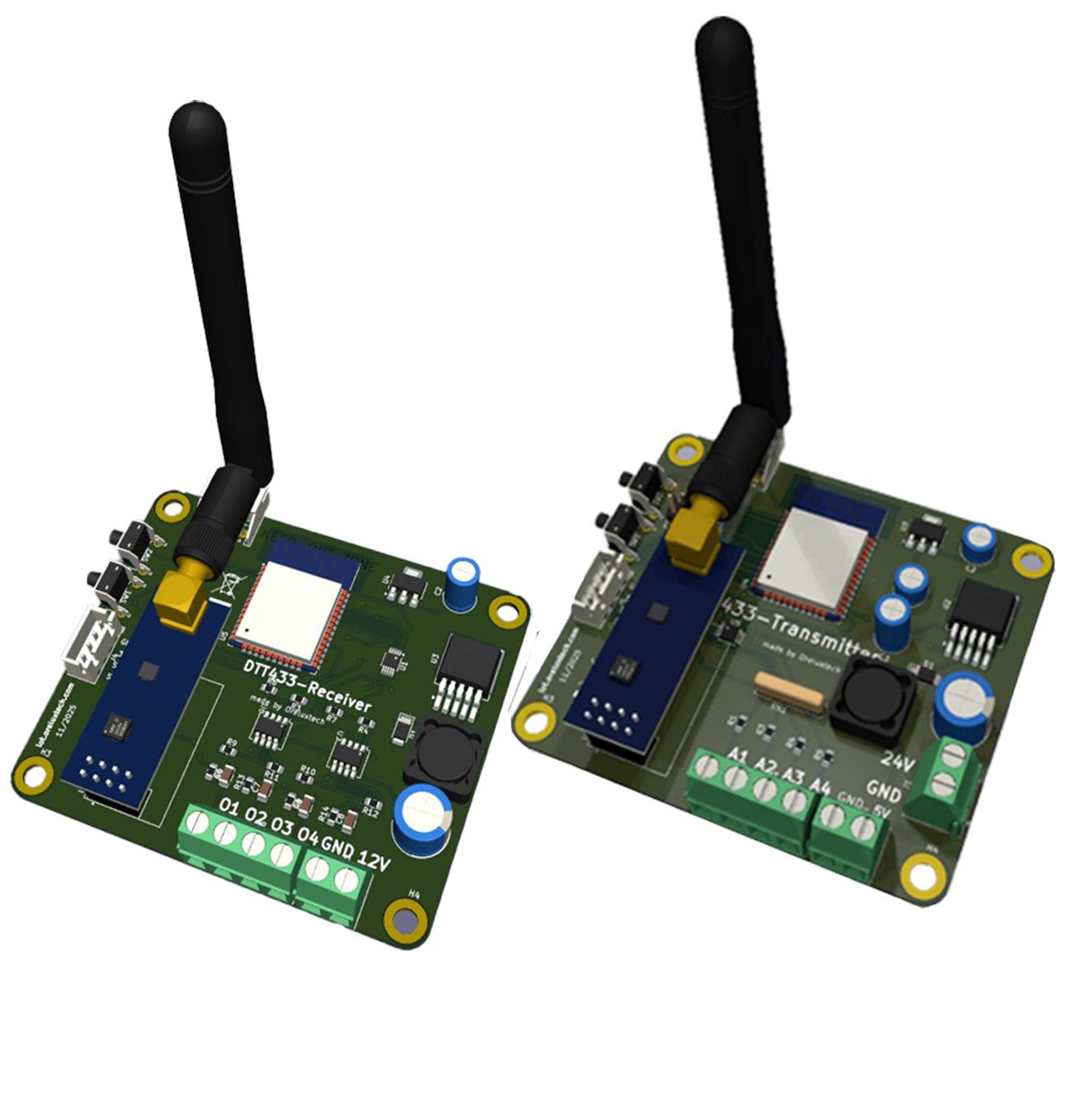

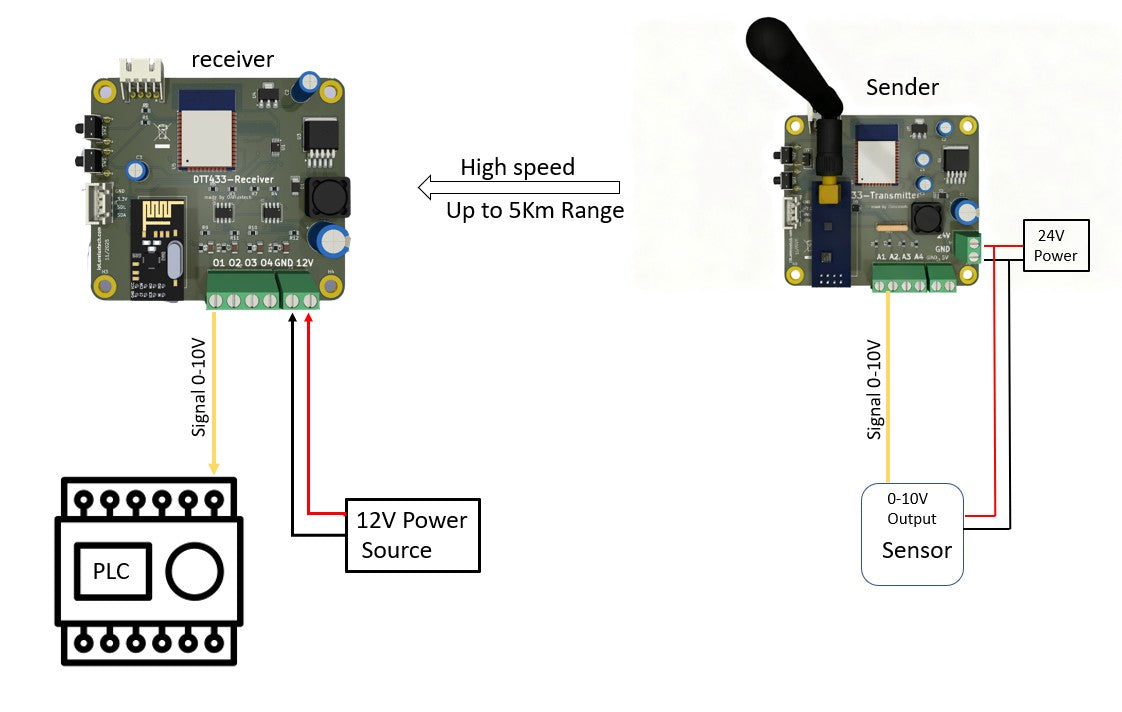

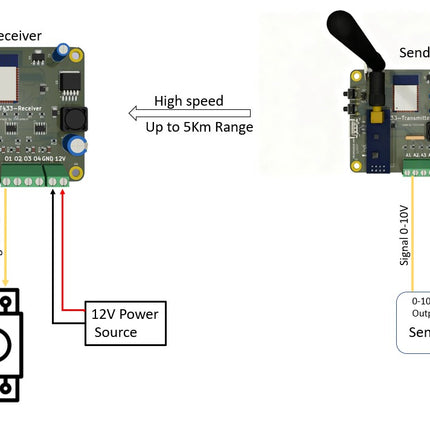

Der DTT433-RF besteht aus zwei Einheiten: einem Sender (DTT433-TX) und einem Empfänger (DTT433-RX). Das System ermöglicht die kabellose Übertragung von bis zu vier analogen 0–10V-Signalen über eine Entfernung von bis zu 2.000 Metern – absolut zuverlässig, störungsarm und mit hoher Präzision.
Durch die robuste 2,4-GHz-Funktechnologie (NRF24L01-Kompatibel) ist das Set ideal, wenn analoge Mess- oder Steuersignale über große Entfernungen, ohne Kabeltrassen oder in schwer zugänglichen Bereichen übertragen werden müssen.
Jedes Adapter-Paar arbeitet über einen eigenen Funkkanal. Dadurch können bis zu 125 Paare gleichzeitig im selben Raum betrieben werden – ohne Interferenzen.
Hauptmerkmale
-
Kabellose Übertragung von 4 Kanälen (0–10V)
-
Sende- und Empfangssignal 1:1 identisch
-
Reichweite bis 2 km (mit E01-2G4M27D Antenne)
-
Reichweite bis 1 km (mit NRF24L01+PA+LNA -Antenne)
-
Reichweite bis 500m (mit Standard-NRF24L01-Antenne)
-
Extrem hohe Genauigkeit: 0,001 V
-
Industrietauglicher Temperaturbereich −30°C bis +70°C
-
SMA-K Antennenanschluss
-
Störsichere 2,4–2,525 GHz Funkübertragung
Typische Anwendungen
-
Kabellose Verbindung von Sensoren und Messsystemen
-
Erfassung von analogen Signalen über große Distanz
-
Übertragung von Sensordaten aus schwer zugänglichen Bereichen, z. B.
– Kellerräume
– Hallen
– Außenbereiche
– zwischen Gebäuden
-
Mobile oder temporäre Messaufbauten
-
Prozessautomatisierung ohne zusätzliche Leitungen
Technische Details – Übersicht (Sender + Empfänger)
Allgemeine Funktechnik (je nach Antennen-Variante)
E01-2G4M27D Hochleistungsantenne (bis 2 km)
-
Arbeitsfrequenz: 2400–2525 MHz
-
Sendeleistung: 5 bis 20 dBm (200 mW)
-
Empfangsempfindlichkeit: –99 dBm
-
Luftdatenrate: 250 kbps (Standard), bis 2 Mbit/s
-
Reichweite: bis 2000 m (freie Sicht)
-
Anschluss: SMA-K
E01-ML01DP5 Standardantenne (bis 1 km)
-
Arbeitsfrequenz: 2400–2525 MHz
-
Luftdatenrate: 250 kbps (Standard)
-
Reichweite: bis 1000 m (freie Sicht)
-
Anschluss: SMA-K
-
(Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm)
NRF24L01 Standardantenne (bis 500 m)
-
Arbeitsfrequenz: 2400–2525 MHz
-
Luftdatenrate: 250 kbps (Standard)
-
Reichweite: bis 500 m (freie Sicht)
-
Anschluss: SMA-K
-
(Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm)
Sender – DTT433-TX
| Parameter |
Wert |
| Versorgungsspannung |
0–24 V DC |
| Eingangssignal |
0–10 V analog |
| Anzahl Kanäle |
4 |
| Genauigkeit |
0,001 V |
| Temperaturbereich |
−30°C … +70°C |
| Abmessungen |
70 × 80 × 20 mm |
| Antennenvarianten |
E01-2G4M27D oder NRF24L01 |
| Max. Reichweite |
2000 m / 1000 m /500 m (Freie Luft) |
| Arbeitsfrequenz |
2400–2525 MHz |
| Datenrate |
250 kbps (Standard) |
| Sendeleistung |
Siehe Antenne |
| Empfangsempfindlichkeit: |
–99 dBm |

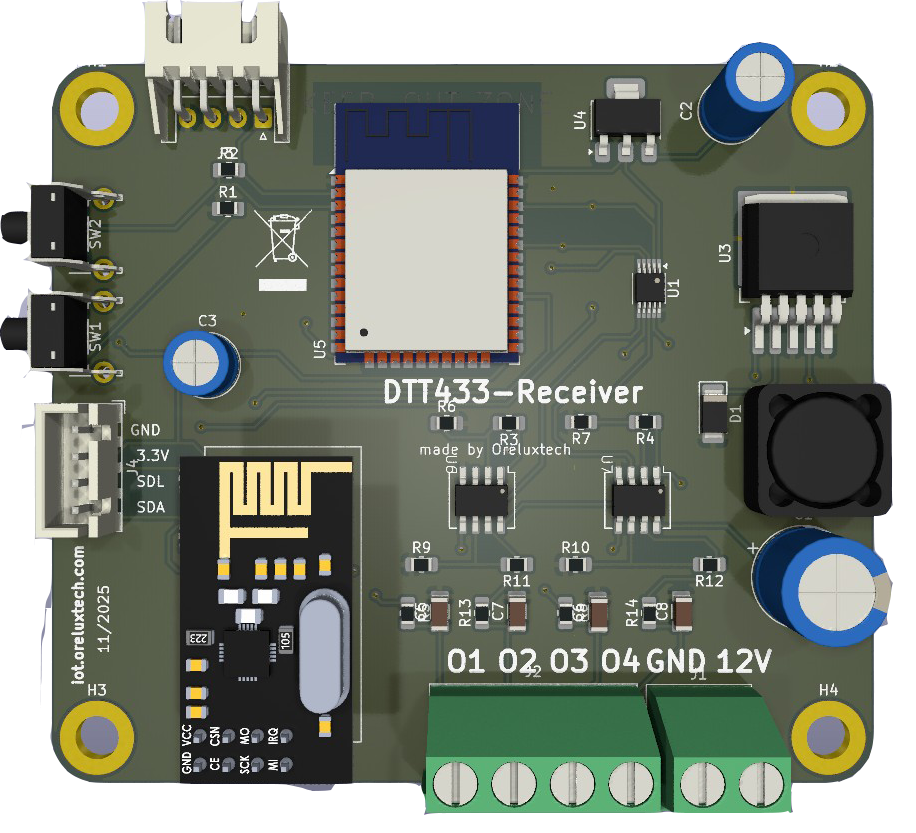

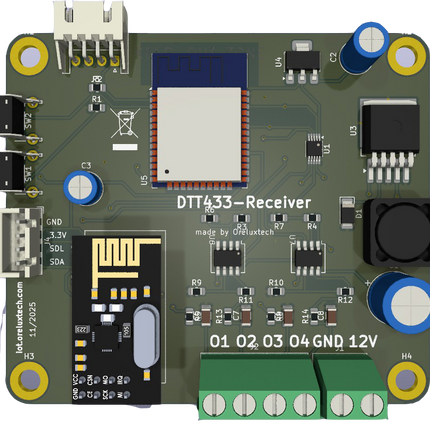

Empfänger – DTT433-RX
| Parameter |
Wert |
| Versorgungsspannung |
12 V DC |
| Ausgangssignal |
0–10 V analog (identisch zum Sender) |
| Anzahl Kanäle |
4 |
| Genauigkeit |
0,001 V |
| Temperaturbereich |
−30°C … +70°C |
| Abmessungen |
70 × 80 × 20 mm |
| Antennenvarianten |
E01-2G4M27D oder NRF24L01 |
| Max. Reichweite |
2000 m / 1000 m / 500 m (Freie Luft) |
| Arbeitsfrequenz |
2400–2525 MHz |
| Datenrate |
250 kbps (Standard) |
| Sendeleistung |
Siehe Antenne |
| Empfangsempfindlichkeit: |
–99 dBm |
Lieferumfang
-
1× DTT433-TX Sender (4-Kanal 0–10V Eingang)
-
1× DTT433-RX Empfänger (4-Kanal 0–10V Ausgang)
-
1× Antenne (je nach Auswahl: E01-2G4M27D oder E01-ML01DP5 oder NRF24L01)
-
Anschlussklemmen / Terminalblöcke
-
Bedienanleitung
Optional anpassbar
Vorteile
- Einfacher Einbau & zuverlässige Performance
