Das Laser-Start-Prinzip basiert auf der Erzeugung von kohärentem, monochromatischem und stark gebündeltem Licht.Im Gegensatz zu herkömmlichen Lichtquellen ist Laserlicht:
Monochromatisch (eine definierte Wellenlänge)
Kohärent (gleichphasig)
Richtungsstabil & eng gebündelt
Dadurch entsteht ein extrem präziser, heller und klar definierter Lichtstrahl. Diese Eigenschaften machen Lasermodule ideal für Positionierungs-, Mess- und Ausrichtungsanwendungen in Industrie, Handwerk und Technik.
🎯 Typische Anwendungsbereiche
✔ Sichtpositionierung im Bauwesen
✔ CNC- & Maschinen-Ausrichtung
✔ Laser-Testwerkzeuge
✔ Konzentrizitäts-Positionierung
✔ Signal- & Markierungssysteme
✔ DIY-, Modellbau- & Bastelprojekte
📊 Variantenübersicht – Farben & technische Daten
🔴🟢🔵 Farbvarianten im Vergleich
Merkmal
🔴 Rot
🟢 Grün
🔵 Blau
Wellenlänge
650 nm
520 nm
450 nm
Leistung
5 mW
5 mW
5 mW
Betriebsspannung
DC 3–6 V
DC 3–6 V
DC 3–6 V
Stromaufnahme
25–50 mA
30–60 mA
30–60 mA
Durchmesser
12 mm
12 mm
12 mm
Länge
35–36 mm
35–36 mm
35–36 mm
Gewicht
ca. 13,5 g
ca. 13,5 g
ca. 13,5 g
Antrieb
APC Konstantstrom
APC Konstantstrom
APC Konstantstrom
Einsatz
Standard & Industrie
Hohe Sichtbarkeit
Kontrastreiche Markierung
Hinweis: Grün wirkt für das menschliche Auge besonders hell und ist bei Tageslicht besser sichtbar.
🔧 Strahlformen (je nach Auswahl)
Das Modul ist je nach Variante erhältlich als:
🔴 Punkt (einstellbar)
📏 Linie (einstellbar)
✚ Kreuzlinie (Fadenkreuz einstellba)
Die Linsen sind austauschbar bzw. je nach Modell vormontiert.
🔴 Red Dot Point Laser Modul
Wellenlänge: 650 nm
Leistung: 5 mW
Spannung: DC 3–6 V
Max. Strom: 40 mA
Länge: 35 mm
Ideal für Markierung & Punktpositionierung
📏 Rote Linien Laser Modul (einstellbar)
Wellenlänge: 650 nm
Leistung: 5 mW
Spannung: DC 3–6 V
Strom: 30–50 mA
Länge: 36 mm
Ideal für Bauvermessung & Ausrichtung
✚ Rote Kreuzlinien Laser Modul
Leistung: 5 mW
Spannung: DC 3–6 V
Strom: 25–50 mA
Länge: 36 mm
Perfekt für Innenausbau, Maschinenbau & Handwerk
⚠️ Sicherheitshinweis
Laserklasse 3R (≤ 5 mW)
Nicht direkt in den Laserstrahl blicken
Nicht für Kinder geeignet
📦 Lieferumfang
1 × Laser Modul (je nach Auswahl)Farbe: Rot / Grün / BlauStrahlform: Punkt / Linie / Kreuz
🔎 Kurzbeschreibung
✔ 12mm Modul✔ 5mW✔ 3–6V DC✔ Rot / Grün / Blau✔ Punkt / Linie / Kreuz
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung

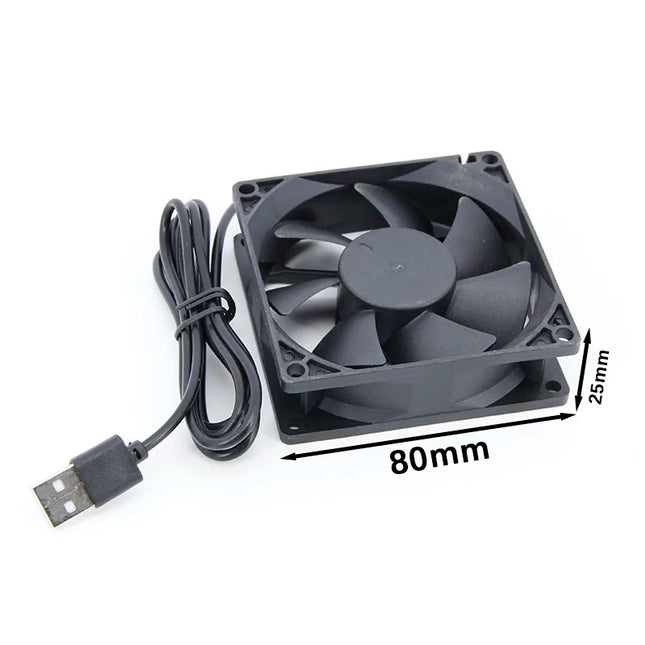

Der 8025 USB Axiallüfter ist ein kompakter und zuverlässiger 5V Kühlventilator für die aktive Belüftung und Kühlung von Elektronik, Gehäusen, Computern, Netzwerkgeräten und DIY-Projekten.
Dank des integrierten USB-Anschlusses kann der Lüfter direkt über ein USB-Netzteil, einen Computer, eine Powerbank oder eine andere geeignete 5V-USB-Stromquelle betrieben werden.
Mit einer Größe von 80 × 80 × 25 mm, einer Drehzahl von ca. 2200 U/min und einem Geräuschpegel von ca. 25 dBA bietet der Lüfter eine gute Kombination aus Luftförderung und vergleichsweise leisem Betrieb.
Das verwendete Öllager ist laut Hersteller für eine Lebensdauer von bis zu 40.000 Betriebsstunden ausgelegt.
⭐ Highlights
DC 5V USB-Lüfter
Standard-Baugröße 8025
80 × 80 × 25 mm
Drehzahl ca. 2200 RPM
Stromaufnahme ca. 0,27 A
Geräuschpegel ca. 25 dBA
Öllager
Bis zu 40.000 Stunden Lebensdauer laut Hersteller
USB-Anschluss – einfache Stromversorgung
Ca. 1 m Anschlusskabel
Farbe: Schwarz
Ideal für Elektronik- und Gehäusekühlung
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
USB Axiallüfter / Kühlventilator
Modell / Baugröße
8025
Betriebsspannung
DC 5 V
Stromaufnahme
ca. 0,27 A
Leistungsaufnahme
ca. 1,35 W
Drehzahl
ca. 2200 U/min (RPM)
Geräuschpegel
ca. 25 dBA
Abmessungen
80 × 80 × 25 mm
Lagertyp
Öllager
Anschluss
USB
Kabellänge
ca. 1 m
Farbe
Schwarz
Lebensdauer
bis zu 40.000 Stunden laut Hersteller
Lüftertyp
Axiallüfter
Versorgung
5V DC über USB
🌬️ 8025 Bauform
Die Bezeichnung 8025 beschreibt die standardisierte Lüftergröße:
80 mm × 80 mm × 25 mm
Durch die größere Lüfterfläche eignet sich dieses Modell besonders für Anwendungen, bei denen mehr Luftbewegung als bei kleinen 40- oder 50-mm-Lüftern benötigt wird.
Die vergleichsweise niedrige Drehzahl von ca. 2200 RPM ermöglicht dabei einen Geräuschpegel von nur etwa 25 dBA.
🔌 Einfache 5V USB-Stromversorgung
Der Lüfter wird über das fest angeschlossene USB-Kabel mit Strom versorgt und benötigt keine separate Lüftersteuerung.
Geeignete Stromquellen sind beispielsweise:
USB-Netzteil
PC oder Notebook
Powerbank
USB-Hub mit ausreichender Stromversorgung
USB-Stromversorgungsmodul
5V-USB-Ausgang eines Embedded-Systems
Die verwendete USB-Stromquelle sollte mindestens 5 V / 0,27 A bereitstellen können.
🔇 Leiser Betrieb
Mit einem angegebenen Geräuschpegel von ca. 25 dBA eignet sich der 8025-Lüfter auch für Anwendungen, bei denen eine dauerhafte Kühlung bei möglichst geringer Geräuschentwicklung gewünscht ist.
Die tatsächliche Lautstärke kann abhängig von Einbauposition, Gehäuse, Luftwiderstand und Resonanzen variieren.
⚙️ Eigenschaften
USB Plug & Play
5V DC Betrieb
Geringer Stromverbrauch
Große 80-mm-Lüfterfläche
Ca. 2200 U/min
Öllager
Kompakte Standardbauform
Ca. 1 m langes USB-Kabel
Einfache Integration in Gehäuse
Geeignet für kontinuierliche Belüftung
🎯 Einsatzbereiche
Ideal für:
Elektronikgehäuse
PC- und Computer-Kühlung
Mini-PCs
Router und Netzwerkgeräte
Raspberry Pi Projekte
ESP32- und Arduino-Projekte
Netzteile
LED-Systeme
3D-Drucker-Elektronik
Steuerungsgehäuse
Schaltschränke
Ladegeräte
Entwicklungsboards
Laboraufbauten
DIY-Projekte
ASIC- und Mining-Elektronik
Allgemeine Gehäusebelüftung
⚠️ Hinweise
Nur mit einer geeigneten DC 5V USB-Stromversorgung verwenden.
Lüfteröffnungen während des Betriebs nicht blockieren.
Finger, Kabel und andere Gegenstände vom rotierenden Lüfterrad fernhalten.
Für einen ausreichenden Luftweg auf Einlass- und Auslassseite sorgen.
Die angegebene Lebensdauer von 40.000 Stunden ist eine Herstellerangabe und kann abhängig von Temperatur, Staubbelastung und Betriebsbedingungen variieren.
Nicht für den ungeschützten Betrieb in nassen oder feuchten Umgebungen vorgesehen.
📦 Lieferumfang
1 × 8025 USB Axiallüfter DC 5V
Farbe: Schwarz
USB-Kabellänge: ca. 1 m
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses 8-Kanal Signal Konverter Modul (SPP) von JHEMCU ermöglicht die flexible Umwandlung zwischen PWM, PPM (CPPM) und SBUS Signalen – ideal für RC Flugzeuge, Drohnen und Modellbau.
✔ PWM / PPM / SBUS✔ 8 Kanäle✔ Plug & Play✔ Für RC & Drone
Das Modul erkennt das Eingangssignal automatisch (Plug & Play) und wandelt es in die gewünschten Ausgangssignale um. Dank integriertem 32-Bit Mikrocontroller arbeitet der Konverter besonders schnell, stabil und präzise.
Perfekt für die Integration verschiedener RC-Systeme und Empfänger.
📊 Technische Daten
Eigenschaft
Wert
Modell
JHEMCU 8CH SPP Konverter
Kanäle
8CH
Eingangsspannung
3,3V – 20V
Stromaufnahme
ca. 15 mA
Signaltypen
PWM / PPM / SBUS
Abmessungen
21 × 21 mm
Gewicht
ca. 4,1 g
MCU
32-Bit
🔄 Signal Konvertierung (Funktion)
Eingang
Ausgang
SBUS
PWM + PPM
PWM
PPM + SBUS
PPM
PWM + SBUS
👉 Automatische Erkennung – kein Umschalten notwendig
🔌 Anschluss & Kanäle
CH1–CH8: PWM Ein- oder Ausgang
SBUS Port: SBUS Ein-/Ausgang
PPM Port: PPM Ein-/Ausgang
💡 LED Statusanzeige
Kein Signal: alle LEDs an
Signal erkannt:
Eingang blinkt
Ausgang leuchtet dauerhaft
🚀 Vorteile
Unterstützt PWM, PPM & SBUS
Automatische Signalerkennung (Plug & Play)
32-Bit MCU für hohe Geschwindigkeit
Kompakt und leicht (ideal für Drohnen)
8 Kanäle gleichzeitig nutzbar
Hohe Kompatibilität mit RC Systemen
🎯 Einsatzbereiche
RC Flugzeuge
FPV Drohnen
RC Cars
Flight Controller Systeme
Signal-Konvertierung & Erweiterung
🔧 Kompatibilität
FrSky (SBUS)
Futaba (SBUS, R7008SB etc.)
Standard PWM Empfänger
PPM (CPPM) Systeme
⚠️ Hinweise
Versorgungsspannung beachten (3.3–20V)
Richtige Signalverkabelung sicherstellen
Für stabile Funktion saubere Stromversorgung verwenden
📦 Lieferumfang
1 × 8CH PWM / PPM / SBUS Konverter Modul
2 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung

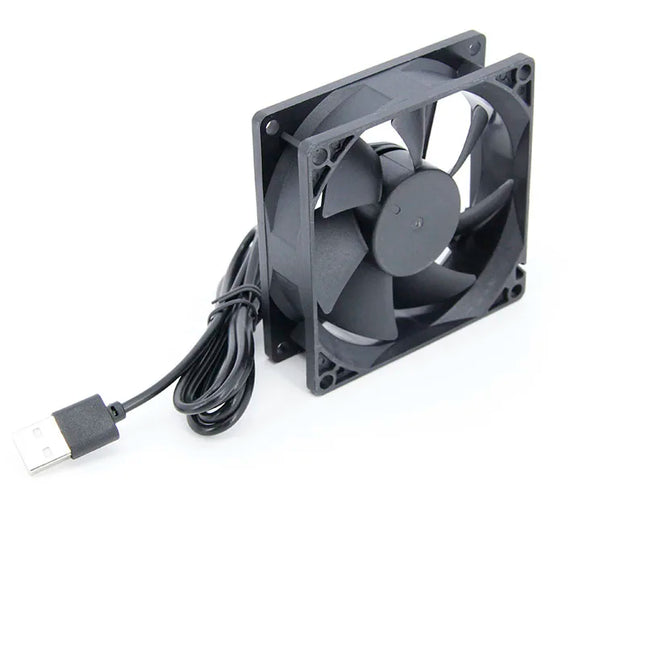

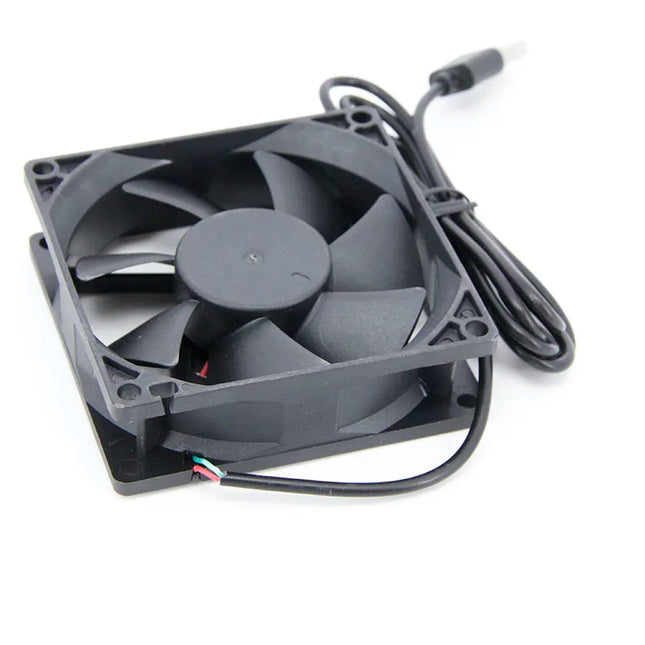

Der 9025 USB Axiallüfter ist ein leistungsfähiger 5V Kühlventilator zur aktiven Belüftung von Elektronik, Gehäusen, Computern, Netzwerkgeräten und technischen DIY-Projekten.
Dank des integrierten USB-Anschlusses lässt sich der Lüfter direkt über ein USB-Netzteil, einen Computer, eine Powerbank oder eine andere geeignete 5V-USB-Stromversorgung betreiben.
Mit einer Baugröße von 90 × 90 × 25 mm, einer Drehzahl von ca. 2500 U/min und einer Stromaufnahme von nur ca. 0,2 A eignet sich der Lüfter hervorragend für die kontinuierliche Gehäuse- und Elektronikkühlung.
Das verbaute Öllager ist laut Hersteller für eine Lebensdauer von bis zu 40.000 Betriebsstunden ausgelegt.
⭐ Highlights
DC 5V USB-Lüfter
Standard-Baugröße 9025
Abmessungen: 90 × 90 × 25 mm
Drehzahl: ca. 2500 RPM
Stromaufnahme: ca. 0,2 A
Leistungsaufnahme: ca. 1 W
Geräuschpegel: ca. 30 dBA
Öllager
Bis zu 40.000 Stunden Lebensdauer laut Hersteller
Direkte Stromversorgung über USB
Ca. 1 m USB-Kabel
Farbe: Schwarz
Für dauerhafte Elektronik- und Gehäusekühlung geeignet
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
USB Axiallüfter / Kühlventilator
Modell / Baugröße
9025
Betriebsspannung
DC 5 V
Stromaufnahme
ca. 0,2 A
Leistungsaufnahme
ca. 1 W
Drehzahl
ca. 2500 U/min (RPM)
Geräuschpegel
ca. 30 dBA
Abmessungen
90 × 90 × 25 mm
Lagertyp
Öllager
Stromanschluss
USB
Kabellänge
ca. 1 m
Farbe
Schwarz
Lebensdauer
bis zu 40.000 Stunden laut Hersteller
Lüftertyp
Axiallüfter
Stromversorgung
5V DC über USB
🌬️ 9025 Bauform
Die Modellbezeichnung 9025 beschreibt die Abmessungen des Lüfters:
90 mm × 90 mm × 25 mm
Durch die große Lüfterfläche eignet sich dieses Modell besonders zur Belüftung größerer Elektronik- und Gerätegehäuse.
Die Kombination aus 90-mm-Lüfterfläche und ca. 2500 RPM ermöglicht eine effektive Luftzirkulation, ohne auf eine zusätzliche Lüftersteuerung angewiesen zu sein.
🔌 USB 5V – einfach anschließen
Der Lüfter besitzt ein ca. 1 Meter langes USB-Kabel und kann direkt an einer geeigneten 5V-Stromquelle betrieben werden.
Geeignet sind beispielsweise:
USB-Netzteile
PCs und Notebooks
Powerbanks
USB-Hubs mit Stromversorgung
5V USB-Stromversorgungsmodule
Embedded-Systeme mit USB-Ausgang
Die Stromversorgung sollte mindestens 5 V / 0,2 A bereitstellen können.
🔇 Geräuschentwicklung
Der angegebene Geräuschpegel beträgt ca. 30 dBA.
Damit eignet sich der Lüfter für zahlreiche Anwendungen, bei denen eine kontinuierliche aktive Kühlung benötigt wird.
Die tatsächliche Lautstärke kann abhängig von Gehäuse, Montage, Luftwiderstand und Resonanzen variieren.
⚙️ Eigenschaften
USB Plug & Play
Keine separate Lüftersteuerung erforderlich
Niedrige 5V Betriebsspannung
Geringe Leistungsaufnahme
Große 90-mm-Lüfterfläche
Ca. 2500 U/min
Öllager
Kompakte 25-mm-Bauhöhe
Ca. 1 m Anschlusskabel
Einfache Integration in Geräte und Gehäuse
🎯 Einsatzbereiche
Ideal geeignet für:
Elektronikgehäuse
Computer und Mini-PCs
Router und Netzwerkgeräte
Raspberry Pi Systeme
ESP32- und Arduino-Projekte
Netzteile
LED-Systeme
3D-Drucker
Steuerungsgehäuse
Schaltschränke
Ladegeräte
Entwicklungsboards
Laboraufbauten
ASIC-/Mining-Elektronik
DIY-Elektronik
Allgemeine Gerätebelüftung
⚠️ Hinweise
Nur mit einer geeigneten DC 5V USB-Stromversorgung betreiben.
Lüftereinlass und Luftauslass nicht blockieren.
Finger, Kabel und andere Gegenstände vom rotierenden Lüfterrad fernhalten.
Für ausreichenden Luftstrom innerhalb des Gehäuses sorgen.
Die Lebensdauer von bis zu 40.000 Stunden ist eine Herstellerangabe und kann je nach Temperatur, Staubbelastung und Betriebsbedingungen variieren.
Nicht für den ungeschützten Einsatz in feuchten oder nassen Umgebungen vorgesehen.
📦 Lieferumfang
1 × 9025 USB Axiallüfter DC 5V
Farbe: Schwarz
USB-Kabellänge: ca. 1 m
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
3 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 40A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 40A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.
Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren.
Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten.
Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung.
Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung.
Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement.
Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur.
Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr).
Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen.
Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung.
Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration.
Intelligentes Thermomanagement-System
Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:
Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden
Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.
Integrierter Hochpräzisions-Stromsensor
Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:
Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen
Vielseitige Automatisierung & Steuerung
Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:
Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.
Nahtlose Mikrocontroller-Integration
Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:
Dimmfunktionen mit präzisem Timing
Temperatursensorwerten und Lüftersteuerung
Stromsensorik und Leistungsberechnungen
Energienutzungsstatistiken und -speicherung
Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.
Universalbibliothek für ESP32
Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.
Bibliotheksanleitung und Download: Universal library for ESP32 | RBDIMMER
Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
Kompatibel mit Mehrphasensystemen
Unterstützung für mehrere unabhängige Dimmkanäle
Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
Hochpräzise Helligkeitssteuerung für AC-Geräte
Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
Sanfte Übergänge zwischen Helligkeitsstufen
Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
Lieferumfang:
1 x Stück
3 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
19 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
✔ Einstellbare Spannung✔ Bis 3A Leistung✔ EU Stecker✔ Für Motoren & Lüfter
✔ Ideal zur Drehzahlregelung von DC Motoren & Lüftern
Dieses einstellbare AC/DC Netzteil mit Spannungsregler eignet sich ideal zur flexiblen Stromversorgung von DC Motoren, Lüftern, Pumpen, LED-Systemen und DIY-Elektronikprojekten.
Über den integrierten Drehregler lässt sich die Ausgangsspannung stufenlos einstellen – perfekt zur Geschwindigkeitsregelung oder Leistungsanpassung verschiedenster Geräte.
Dank EU-Stecker, kompakter Bauform und stabiler Ausgangsspannung ist das Netzteil sofort einsatzbereit.
📊 Varianten
Variante
Ausgangsspannung
Max. Strom
Variante 1
3 – 12V DC
3A
Variante 2
3 – 24V DC
3A
📊 Technische Daten
Eigenschaft
Wert
Eingang
AC 100–240V / 50–60Hz
Ausgang
DC 3–12V oder 3–24V
Max. Strom
3A
DC-Stecker
5.5 × 2.5 mm
Kompatibilität
auch 5.5 × 2.1 mm
Polarität
Innen + / Außen –
Netzstecker
EU Stecker
Kabellänge
ca. 900 mm
Regelung
Stufenlos
⚙️ Eigenschaften
Einstellbare Ausgangsspannung
Integrierter Drehregler
Stabilisierte DC-Ausgabe
EMI-Filter gegen Störungen
Energieeffizient & kompakt
🚀 Vorteile
Flexible Spannungsanpassung
Ideal für Motorsteuerung
Sofort einsatzbereit
Breite Gerätekompatibilität
Sichere & stabile Stromversorgung
🎯 Einsatzbereiche
DC Motoren
Lüfter & Pumpen
LED Beleuchtung
RC & Modellbau
Arduino / ESP32 Projekte
DIY Elektronik
⚠️ Hinweise
Spannung vor Anschluss korrekt einstellen
Maximalstrom von 3A beachten
Nicht für Akkuladung geeignet
Polarität prüfen vor Nutzung
📦 Lieferumfang
✔️ 1 × Einstellbares AC/DC Netzteil (Variante nach Auswahl)
19 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 24A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 24A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.
Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren.
Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten.
Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung.
Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung.
Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement.
Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur.
Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr).
Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen.
Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung.
Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration.
Intelligentes Thermomanagement-System
Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:
Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden
Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.
Integrierter Hochpräzisions-Stromsensor
Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:
Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen
Technische Daten
Max. Last: 24A / 600V AC
Dimension: 80mm x 40mm x 45mm
Stufenlose Spannungsregelung (Dimmer-Funktion)
Stromsensor integriert → Echtzeit-Stromüberwachung
Temperatursensor integriert → intelligente Lüftersteuerung
Logikpegel: 5V / 3.3V (kompatibel mit Arduino, ESP32, STM32)
Vollständig elektrisch isoliert zwischen AC-Last & Steuerelektronik
Vielseitige Automatisierung & Steuerung
Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:
Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.
Nahtlose Mikrocontroller-Integration
Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:
Dimmfunktionen mit präzisem Timing
Temperatursensorwerten und Lüftersteuerung
Stromsensorik und Leistungsberechnungen
Energienutzungsstatistiken und -speicherung
Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.
Universalbibliothek für ESP32
Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.
Bibliotheksanleitung und Download: Universal library for ESP32 | RBDIMMER
Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
Kompatibel mit Mehrphasensystemen
Unterstützung für mehrere unabhängige Dimmkanäle
Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
Hochpräzise Helligkeitssteuerung für AC-Geräte
Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
Sanfte Übergänge zwischen Helligkeitsstufen
Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
Lieferumfang:
1 x Stück Module 24A with Current sensor, 3.3V/5V logic, temperature control
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der DimmerLink AC-Dimmer ist ein intelligentes 1-Kanal-TRIAC-Dimmermodul zur elektronischen Leistungsregelung von geeigneten AC-Verbrauchern mit 110–240 V AC / 50–60 Hz.
Im Gegensatz zu einfachen AC-Dimmermodulen übernimmt bei der DimmerLink-Version ein integrierter Controller die zeitkritische Phasensteuerung. Der externe Mikrocontroller muss daher nicht selbst Nulldurchgang, Interrupts und TRIAC-Timing berechnen.
Die gewünschte Leistung wird einfach über UART oder I²C übertragen. Dadurch eignet sich DimmerLink besonders für ESP32, Arduino, Raspberry Pi, Linux-SBCs, Smart-Home-Systeme und eigene Automatisierungssteuerungen.
Dieses Angebot umfasst ausschließlich:
4A DimmerLink – UART / I²C
8A DimmerLink – UART / I²C
📦 Varianten
Variante
Max. Strom
Leistung bei 230 V*
Schnittstelle
4A DimmerLink
4 A
ca. 920 W
UART / I²C
8A DimmerLink
8 A
ca. 1840 W
UART / I²C
* Rechnerischer Maximalwert bei 230 V. Die tatsächlich zulässige Dauerlast hängt unter anderem von Verbraucherart, Kühlung, Umgebungstemperatur und Einbausituation ab.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
AC TRIAC DimmerLink Modul
Kanäle
1
Varianten
4 A / 8 A
Netzspannung
110–240 V AC
Netzfrequenz
50 / 60 Hz
Regelverfahren
Phasensteuerung / TRIAC
Kommunikation
UART oder I²C
UART Baudrate
115200 Baud
Logikpegel DimmerLink
1,8 V / 3,3 V / 5 V
Galvanische Trennung der Steuersignale
Optokoppler
Steuerung
Integrierter DimmerLink-Controller
MCU-seitiges Zero-Cross-Timing
Nicht erforderlich
Umgebungstemperatur
ca. −20 bis +80 °C
Einsatzumgebung
Trocken
RoHS
Konform
🔌 DimmerLink UART / I²C
Der entscheidende Vorteil der DimmerLink-Version ist die vereinfachte digitale Kommunikation.
Anschlüsse der Steuerschnittstelle
Pin
UART-Modus
I²C-Modus
VCC
Versorgung Logik
Versorgung Logik
GND
Masse
Masse
TX / SDA
UART TX
I²C SDA
RX / SCL
UART RX
I²C SCL
Der Mikrocontroller übermittelt lediglich den gewünschten Steuerwert. Die zeitkritische AC-Phasensteuerung übernimmt das Modul selbst.
⚡ 4A vs. 8A DimmerLink
Merkmal
4A DimmerLink
8A DimmerLink
Max. Strom
4 A
8 A
bei 110 V
bis ca. 440 W
bis ca. 880 W
bei 220 V
bis ca. 880 W
bis ca. 1760 W
bei 230 V
bis ca. 920 W
bis ca. 1840 W
UART
✅
✅
I²C
✅
✅
1,8-V-Logik
✅
✅
3,3-V-Logik
✅
✅
5-V-Logik
✅
✅
Integrierte Phasensteuerung
✅
✅
Externes Zero-Cross-Timing nötig
❌
❌
🧠 Warum DimmerLink?
Bei einem klassischen AC-Dimmer muss der Mikrocontroller den Nulldurchgang des Wechselstromnetzes erkennen und anschließend den TRIAC mit einem exakt berechneten Zeitversatz auslösen.
Das erfordert:
Nulldurchgang → Interrupt → Timer → Verzögerung → TRIAC Gate Trigger
DimmerLink übernimmt diese Aufgabe intern.
Die Steuerung reduziert sich damit im Wesentlichen auf:
ESP32 / Arduino / Raspberry Pi → UART oder I²C → DimmerLink → AC-Verbraucher
Das erleichtert insbesondere komplexere IoT- und Automatisierungsprojekte.
🚀 Vorteile der DimmerLink-Version
✔ Integrierter Controller für die Phasensteuerung
✔ UART- und I²C-Kommunikation
✔ Kein eigenes Zero-Cross-Interrupt-Timing erforderlich
✔ Keine zeitkritische TRIAC-Ansteuerung im eigenen Programm
✔ Geeignet für 1,8-V-, 3,3-V- und 5-V-Logik
✔ Einfache Integration mit ESP32 und Arduino
✔ Auch für Raspberry Pi und andere SBCs geeignet
✔ 50-Hz- und 60-Hz-Netze
✔ Wahlweise 4 A oder 8 A
✔ Optokoppler-Trennung der Steuerschnittstelle
💡 Typische steuerbare Verbraucher
Das Modul kann – sofern der jeweilige Verbraucher für Phasensteuerung geeignet ist – beispielsweise verwendet werden für:
Glühlampen
Halogenlampen
Heizwiderstände
Heizelemente
Heizplatten
geeignete AC-Lüfter
geeignete AC-Pumpen
geeignete Universalmotoren
Leistungsregelungen
Smart-Home-Projekte
Labor- und Prüfaufbauten
⚠️ Motorsteuerung – wichtiger Hinweis
Nicht jeder AC-Motor kann mit einem TRIAC-Phasenanschnittdimmer geregelt werden.
Besonders geeignet sind Verbraucher, deren Konstruktion ausdrücklich eine Phasensteuerung zulässt. Bei Induktionsmotoren, Kondensatormotoren, elektronisch kommutierten Motoren oder Geräten mit eigener Elektronik muss vor dem Anschluss geprüft werden, ob eine TRIAC-Phasensteuerung zulässig ist.
Das Modul ist kein Frequenzumrichter (VFD).
🏠 Smart Home & IoT
DimmerLink eignet sich insbesondere für eigene Steuerungssysteme mit:
ESP32
ESP8266
Arduino
Raspberry Pi
Orange Pi
Linux-SBC
Home Assistant
ESPHome
Tasmota
eigener SPS-/MCU-Steuerung
Durch UART bzw. I²C lässt sich die AC-Leistung direkt aus der eigenen Anwendung heraus steuern.
🎯 Einsatzbereiche
Lichtsteuerungen
Heizungsregelungen
Temperaturregelungen
Smart Home
Gebäudeautomation
IoT-Systeme
Lüfterregelungen
geeignete Pumpen
Laborgeräte
Prüfstände
Prototypen
Maschinenbau
Automatisierung
DIY-Elektronik
⚠️ Sicherheitshinweise
Achtung: Das Modul arbeitet direkt mit gefährlicher Netzspannung.
Installation ausschließlich durch entsprechend qualifizierte Personen.
Vor Arbeiten am Modul die Netzspannung vollständig trennen.
Das Modul ist ein Einbaumodul und kein berührungssicheres Fertiggerät.
Für ein geeignetes isoliertes und berührungssicheres Gehäuse sorgen.
Passende Sicherungen und Schutzmaßnahmen entsprechend der Anwendung vorsehen.
Leiterquerschnitt und Anschlusskomponenten entsprechend der Belastung dimensionieren.
Ausreichende Kühlung sicherstellen.
Die angegebene Maximalleistung ist nicht automatisch als zulässige Dauerleistung unter allen Bedingungen zu verstehen.
Nur Verbraucher verwenden, die für TRIAC-/Phasensteuerung geeignet sind.
📦 Lieferumfang
Je nach Auswahl:
1 × 4A DimmerLink AC-Dimmer mit UART / I²C
oder
1 × 8A DimmerLink AC-Dimmer mit UART / I²C
Arduino Example (I2C):
#include <Wire.h>void setup() {Wire.begin();}void loop() {Wire.beginTransmission(0x50);Wire.write(0x10); // Brightness registerWire.write(50); // 50%Wire.endTransmission();delay(1000);}
Python Example (Raspberry Pi):
from smbus2 import SMBusbus = SMBus(1)bus.write_byte_data(0x50, 0x10, 50) # Set 50%
Even from Terminal (Linux):
i2cset -y 1 0x50 0x10 50 # Set brightness to 50%
DimmerLink Key Advantages
🔇 FLICKER-FREE
Hardware handles timing — impossible to flicker
📚 NO LIBRARIES
Works with ANY programming language
🌐 UNIVERSAL
Arduino, ESP32, Raspberry Pi, STM32, PIC, anything!
⚡ 1.8V-5V Logic
Direct connection to any MCU
📊 3 Dimming Curves
LINEAR, RMS (incandescent), LOG (LED)
🔄 Auto Frequency
Detects 50/60Hz automatically
🔌 Dual Interface
Switch between UART and I2C anytime
Supported Platforms (ALL of them!)
Platform
UART
I2C
Logic Level
Arduino Uno/Nano/Mega
✅
✅
5V
ESP32 / ESP8266
✅
✅
3.3V
Raspberry Pi 3/4/5
✅
✅
3.3V
Orange Pi / Banana Pi
✅
✅
3.3V
STM32 Blue Pill
✅
✅
3.3V
Raspberry Pi Pico
✅
✅
3.3V
ATtiny / nRF52 / MSP430
✅
✅
1.8V
USB-UART adapter (PC)
✅
—
Any
💡 APPLICATION EXAMPLES
🏠 Smart Home
Both versions work with HomeAssistant. Standard uses ESPHome dimmer component, DimmerLink uses simpler I2C/UART component.
💡 Lighting
Incandescent (RMS curve), Dimmable LED (LOG curve), Halogen (RMS curve)
🔥 Heating
Boilers, water heaters, 3D printer heated beds, industrial heating elements
⚙️ Motors
Universal/brush motors (drills, mixers), fans. ⚠️ NOT for induction motors!
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Embedded Dimmer Module for PSM(PWM) control of AC power 3.3V/5V logic, AC Max 600V/16A
Product Overview
Das AC-Dimmer-Modul ist speziell dafür entwickelt worden, die Wechselspannung zu steuern. Es kann Ströme bis zu 220V (5A~10A) übertragen. Das zugrunde liegende TRIAC BTA16 ist für 600V/16A ausgelegt, jedoch empfehlen wir nicht, diese Leistungseinschränkung zu überschreiten. In der Regel wird das Dimmer-Modul verwendet, um die AC-Leistung für Lampen oder Heizgeräte zu regulieren; es findet jedoch auch Anwendung in Ventilatoren, Pumpen, Luftreinigern usw.In der heutigen Zeit ist der Einsatz von Dimmerschaltungen in Smart Home-Systemen weit verbreitet. Beispielsweise ermöglicht es eine sanfte Anpassung der Lichthelligkeit, indem eine Lampe langsam ein- oder ausgeschaltet wird, was zur Schaffung einer angenehmen Atmosphäre beiträgt. Das Dimmer-Modul funktioniert am effektivsten mit Glühlampen. Bei niedrigen Helligkeitsstufen von LED-Lampen kann es weniger stabil sein, jedoch liefert es bei moderater bis hoher Helligkeit gute Ergebnisse. Zu beachten ist, dass Leuchtstofflampen (Gasentladungslampen) nicht gedimmt werden können.Ein wichtiges Merkmal des Dimmer-Moduls ist die galvanische Trennung zwischen der Leistungs- und der Steuerungseinheit. Dies schützt den Mikrocontroller vor Störungen durch hohe Ströme.Das Modul unterstützt sowohl 3,3V als auch 5V Logikpegel und kann somit einfach mit Mikrocontrollern wie Arduino verbunden werden. Die Steuerung erfolgt über die RBDdimmer.h-Bibliothek, die zeitgesteuerte Interrupts nutzt und so die Programmierung erleichtert. Dadurch können mehrere Dimmer von einem Mikrocontroller gesteuert werden.Die Verbindung zum Arduino erfolgt über zwei digitale Pins: Der erste (Zero) steuert den Phasennullpunkt der AC-Spannung zur Auslösung des Interruptsignals, während der zweite (DIM/PSM) für die Dimmung des Stroms zuständig ist. Wichtig ist, dass der Zero-Pin an spezifische Mikrocontroller-Pins angeschlossen wird, da dieser mit Interrupts verbunden ist.Für weiterführende Informationen und Beispiele kann die RBDDimmer.h-Bibliothek im Abschnitt „Dokumente“ oder auf GitHub heruntergeladen werden.
Specification for 16A
Power
up to 600V/16A
AC frequency
TRIAC
BTA16 — 600B
Isolation
Optocoupler
Logic level
3.3V/5V
Zero point
Logic level
Modulation (DIM/PSM)
logic level ON/OFF TRIAC
Signal current
>10mA
Environment:
For indoor and outdoor use
Operating temperatures: −20°C to 80°C
Operating humidity: Dry environment only
ROHS3
Compliant
Specification for 4A
Power
up to 600V/4A
AC frequency
TRIAC
BT136-600
Isolation
Optocoupler
Logic level
3.3V/5V
Zero point
Logic level
Modulation (DIM/PSM)
logic level ON/OFF TRIAC
Signal current
>10mA
Environment:
For indoor and outdoor use
Operating temperatures: −20°C to 80°C
Operating humidity: Dry environment only
ROHS3
Compliant
Lieferumfang:
1 x Stück mit Heatsink
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
AC Dimmer für Smart Home Systeme
Der AC Dimmer ist ein vielseitiges Gerät, das entworfen wurde, um die Wechselstromspannung zu steuern und die maximale Übertragung von 8A bis 16A/24A (unter Verwendung des TRIAC BTA16, ausgelegt für 600V/16A-24A) zu ermöglichen. Allerdings empfehlen wir nicht, den Dimmer auf das Maximum dieser Spezifikation zu belasten. In der Regel wird der Dimmer verwendet, um die Leistung von Lampen oder Heizelementen ein- und auszuschalten. Darüber hinaus kann er auch in Anwendungen wie Ventilatoren, Pumpen und Luftreinigern eingesetzt werden.
In letzter Zeit hat sich der Dimmer als eine beliebte Wahl für Smart Home Systeme etabliert. Wenn Sie beispielsweise die Lichthelligkeit sanft anpassen möchten, ermöglicht der Dimmer das langsame Ein- und Ausschalten von Lampen, wodurch eine angenehme Atmosphäre geschaffen wird. Besonders effektiv arbeitet der Dimmer mit Filamentlampen. Während er bei niedrigen Helligkeitsstufen von LED-Lampen weniger stabil ist, funktioniert er bei moderater und hoher Helligkeit zuverlässig. Es ist wichtig zu beachten, dass Leuchtstofflampen (Gasentladungslampen) nicht dimmbar sind.
### Technische Aspekte
Der Power-Bereich des Dimmers ist vom Steuerungsbereich isoliert, um die Möglichkeit von Hochstromunterbrechungen im Mikrocontroller auszuschließen. Die logische Ebene des Dimmers ist tolerant gegenüber 5V und 3,3V, sodass Mikrocontroller problemlos angeschlossen werden können.
Für die Steuerung des Dimmers mit einem Arduino wird die Bibliothek `RBDdimmer.h` verwendet. Diese Bibliothek nutzt externe Interrupts und Prozesszeitunterbrechungen, was das Programmieren vereinfacht und mehr Verarbeitungszeit für den Hauptcode bietet. Dies ermöglicht es, mehrere Dimmer von einem einzigen Mikrocontroller zu steuern.
Die `RBDDimmer.h`-Bibliothek sowie einige Beispiele können in den „Dokumenten“ oder auf GitHub heruntergeladen werden. Wir aktualisieren unsere Bibliothek kontinuierlich, deshalb empfehlen wir, regelmäßig nach Website-Updates zu schauen oder unseren Newsletter zu abonnieren.
### Anschluss des Dimmers
Der Dimmer wird über zwei digitale Pins mit dem Arduino-Controller verbunden. Der erste Pin wird verwendet, um das Signal an dem AC-Phase Null zu initiieren, welches das Interruptsignal auslöst. Der zweite Pin (DIM/PSM) steuert den Dimmstrom.
Bitte beachten Sie, dass der Null-Pin mit spezifischen Mikrocontroller-Pins verbunden werden muss, deren Belegung je nach Modell (Uno, Nano, Leonardo, Mega) variieren kann, da diese an die Interrupts des Mikrocontrollers gebunden sind.
Mit all diesen Funktionen und Möglichkeiten ist der AC Dimmer eine hervorragende Wahl für alle, die eine flexible und komfortable Steuerung ihrer elektrischen Geräte wünschen.
**Thema: Theorie der Dimmen durch Puls Überspringen Modulation**
Das Dimmen von Lichtquellen und anderen elektrischen Lasten kann auf verschiedene Weisen erreicht werden, insbesondere durch Puls Überspringen Modulation (PWM). In diesem Kontext werden drei Hauptmethoden zur Realisierung des Dimmens vorgestellt.
### Methode 1: Zyklisches Blockieren
Bei dieser Methode werden ein oder mehrere Zyklen eines Sinussignals übertragen, während die Last in den folgenden Zyklen blockiert wird. Durch das gezielte Steuern der Zeitintervalle, in denen das Signal anliegt, wird die effektive Leistung an der Last reduziert. Diese Technik ist relativ einfach zu implementieren und erfordert lediglich einen Dimmer sowie entsprechenden Programmcode, um das Timing des Signals zu steuern.
### Methode 2: Teiltransferrenz von Sinuswellen
Diese Methode bezieht sich auf die Steuerung der Übertragung von Teilen jeder Sinuswelle zur Last. Anstatt die gesamte Welle zu übertragen, wird nur ein Teil des Signals genutzt, was wiederum dazu führt, dass die durchschnittliche Leistung an der Last verringert wird. Auch hier ist ein Dimmer nötig, sowie eine Schaltung, die das Null-Crossing erkennt und in der Lage ist, einen TRIAC zu steuern.
Es ist wichtig zu beachten, dass die Verwendung von Dimmern mit LED-Leuchten, Leuchtstofflampen oder anderen Lampen, die bereits über integrierte Helligkeitsregler verfügen, nicht empfohlen wird. Diese Arten von Lampen sind oft nicht mit herkömmlichen Dimmern kompatibel und können zu unerwünschten Effekten oder Schäden führen
Spezifikation
Power
Bis zu 250V (8A )
AC frequenz
50/60Hz
TRIAC
BTA16 - 600B / BTA24 - 600B
Isolation
Optokoppler
Logic-level-
3,3 V/5V/12V
Null punkt
Logic-level-
Modulation (DIM/PWM)
Logic-level AUF/OFF TRIAC
Signal strom
> 10mA
Umwelt:
Für innen-und außenbereich
Betriebs temperaturen: − 20 °C zu 80 °C
Betriebsfeuchtigkeit: Trockenen umgebung nur
ROHS3
Konform
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das ACS758LCB-050B Stromsensor-Modul ist ein präziser, galvanisch getrennter Hall-Effekt-Stromsensor zur Messung hoher Gleich- und Wechselströme bis ±50 A.
Der Sensor basiert auf dem ACS758 Hall Current Sensor und misst den durch den integrierten Strompfad fließenden Strom berührungslos über das erzeugte Magnetfeld. Am Ausgang steht ein lineares analoges Spannungssignal zur Verfügung, das proportional zum gemessenen Strom ist.
Durch die galvanische Trennung zwischen Hochstrompfad und Signalseite eignet sich das Modul besonders für ESP32, Arduino, Mikrocontroller, BMS, Wechselrichter, Motorsteuerungen, Netzteile und Energiemesssysteme.
Der sehr niedrige Widerstand des integrierten Stromleiters von typischerweise nur 100 µΩ reduziert Spannungsabfall und Verlustleistung auch bei hohen Strömen.
⭐ Highlights
ACS758LCB-050B
Messbereich bis ±50 A
Messung von AC und DC
Hall-Effekt-Messprinzip
Linearer Analogausgang
Bidirektionale Strommessung
Galvanische Trennung
Sehr geringer Innenwiderstand
Typisch 100 µΩ Strompfad
Versorgung 3,0–5,5 V DC
Bandbreite typ. 120 kHz
Schnelle Reaktionszeit
Kompaktes Sensormodul
Ideal für Mikrocontroller und Leistungselektronik
📊 Technische Daten
Eigenschaft
Wert
Sensortyp
Hall-Effekt Stromsensor
IC / Modell
ACS758LCB-050B
Messprinzip
Galvanisch getrennter Hall-Effekt
Messstrom
±50 A
Stromart
AC / DC
Messrichtung
Bidirektional
Ausgang
Linear analog
Versorgungsspannung
3,0–5,5 V DC
Typische Bandbreite
120 kHz
Anstiegszeit
ca. 3 µs
Widerstand des Strompfads
typ. 100 µΩ
Galvanische Trennung
Ja
Magnetische Hysterese
Nahezu null
Kalibrierung
Werkseitig abgeglichen
Platinenabmessungen
ca. 38,22 × 18,03 mm
⚡ 50A bidirektionale Strommessung
Die B-Version des ACS758LCB-050B ist für die bidirektionale Strommessung ausgelegt.
Damit können Ströme in beiden Richtungen erfasst werden.
Dies ist besonders praktisch bei Anwendungen wie:
Akku laden und entladen
Motor Vorwärts-/Rückwärtsbetrieb
regenerative Systeme
bidirektionale DC-Wandler
Batteriespeicher
Energieflussmessung
Der Mikrocontroller kann damit nicht nur die Höhe, sondern auch die Richtung des Stromflusses bestimmen.
📈 Linearer Analogausgang
Das Modul liefert am Ausgang eine analoge Spannung, die sich proportional zum gemessenen Strom verändert.
Bei der bidirektionalen Ausführung befindet sich der Ausgang bei 0 A ungefähr in der Mitte der Versorgungsspannung.
Bei 5-V-Versorgung bedeutet dies prinzipiell:
Stromfluss
Analogausgang
Negativer Strom
unterhalb des Nullstrompegels
0 A
ungefähr VCC / 2
Positiver Strom
oberhalb des Nullstrompegels
Dadurch können positive und negative Ströme mit nur einem ADC-Eingang erfasst werden.
Der exakte Nullpunkt und die Empfindlichkeit sollten für präzise Messungen entsprechend dem verwendeten Sensor bzw. der realen Platine kalibriert werden.
🔌 Anschluss an Mikrocontroller
Der Sensor lässt sich einfach in Mikrocontroller-Projekte integrieren.
Typischer Aufbau:
Stromleitung → ACS758 → Analogausgang → ADC des Mikrocontrollers
Geeignet beispielsweise für:
ESP32
Arduino
STM32
Raspberry Pi Pico
PLC-/SPS-Analogmodule
eigene Mess- und Steuerplatinen
Wichtig bei 3,3-V-Mikrocontrollern
Bei einer Sensorversorgung mit 5 V kann der Analogausgang Werte erreichen, die für einen ausschließlich 3,3-V-toleranten ADC zu hoch sind.
Bei ESP32 und vergleichbaren Controllern muss daher sichergestellt werden, dass die zulässige ADC-Eingangsspannung nicht überschritten wird.
🔋 Ideal für Batterie- und BMS-Systeme
Durch die bidirektionale Messung eignet sich der ACS758 besonders zur Überwachung von Batteriesystemen.
Beispielsweise können erfasst werden:
Ladestrom
Entladestrom
Laststrom
Motorstrom
Überstrom
Energiefluss
In Kombination mit einem Mikrocontroller können daraus weitere Größen wie verbrauchte bzw. geladene Ah oder Wh berechnet werden.
⚙️ Hall-Effekt Messprinzip
Der Laststrom fließt durch einen separaten niederohmigen Hochstromleiter im Sensor.
Das dabei entstehende Magnetfeld wird durch das Hall-Element gemessen und in ein proportionales Ausgangssignal umgewandelt.
Vorteile gegenüber einem klassischen Shunt
✔ Galvanische Trennung
✔ Sehr niedriger Widerstand im Hochstrompfad
✔ Geringe Verlustleistung
✔ AC- und DC-Messung
✔ Bidirektionale Messung
✔ Keine direkte elektrische Verbindung zwischen Messsignal und Laststromkreis erforderlich
⚡ Extrem niedriger Innenwiderstand
Der integrierte Stromleiter besitzt einen Widerstand von typischerweise nur:
100 µΩ = 0,0001 Ω
Dadurch bleibt der Spannungsabfall auch bei hohen Strömen gering.
Bei 50 A ergibt sich idealisiert nur etwa:
U = 50 A × 0,0001 Ω = 5 mV
Die reine Leiterverlustleistung beträgt dabei ungefähr:
P = 50² × 0,0001 = 0,25 W
Dies ist ein wesentlicher Vorteil bei Hochstromanwendungen.
🚀 Vorteile
✔ Bis ±50 A Messbereich
✔ AC- und DC-Strommessung
✔ Bidirektionale Messung
✔ Linearer Analogausgang
✔ Galvanisch getrenntes Messprinzip
✔ Sehr niedriger Spannungsabfall
✔ Hohe Messgeschwindigkeit
✔ 120-kHz-Bandbreite
✔ Werkseitig kalibrierter Sensor
✔ Kompakte Platine
✔ Einfache ADC-Auswertung
✔ Ideal für Leistungs- und Energiemessungen
🎯 Einsatzbereiche
Batterieüberwachung
BMS
Wechselrichter
Solar-Systeme
DC-Netzteile
Ladegeräte
Motorsteuerungen
BLDC-Systeme
DC-Motoren
Robotik
RC-Anwendungen
Leistungsüberwachung
Überstromerkennung
Energiezähler
Industrieautomation
Prüfstände
ESP32- und Arduino-Projekte
⚠️ Wichtige Hinweise
Dieses Angebot bezieht sich auf den ACS758LCB-050B mit 50-A-Messbereich.
Vor dem Anschluss Polarität und Pinbelegung der Platine prüfen.
Die Stromleitung muss für den zu erwartenden Laststrom ausreichend dimensioniert sein.
Leiterbahnen, Schraubanschlüsse und externe Verbindungen können die praktisch zulässige Dauerstrombelastbarkeit des gesamten Moduls begrenzen.
Bei hohen Dauerströmen auf ausreichende Wärmeabfuhr achten.
Der Analogausgang darf die maximal zulässige Eingangsspannung des angeschlossenen ADC nicht überschreiten.
Für hochpräzise Messungen empfiehlt sich eine Nullpunkt- und Stromkalibrierung im fertigen System.
📦 Lieferumfang
1 × ACS758LCB-050B Hall-Effekt Stromsensor Modul – 50 A
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung

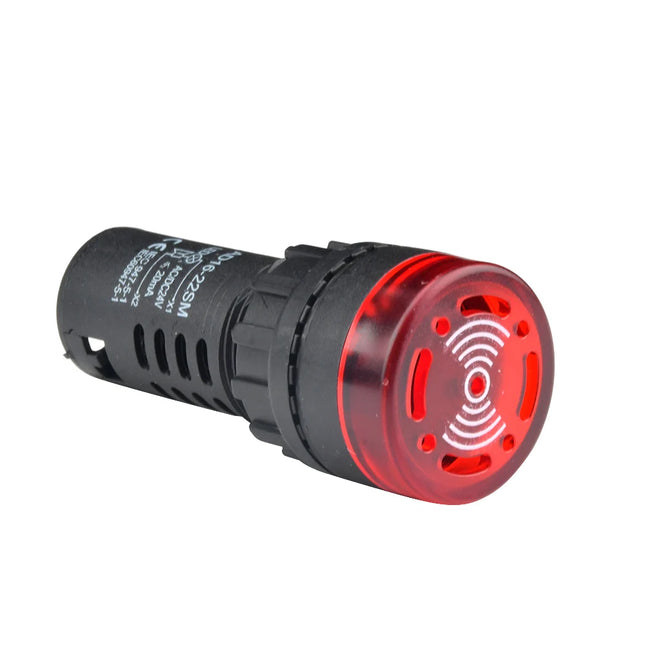

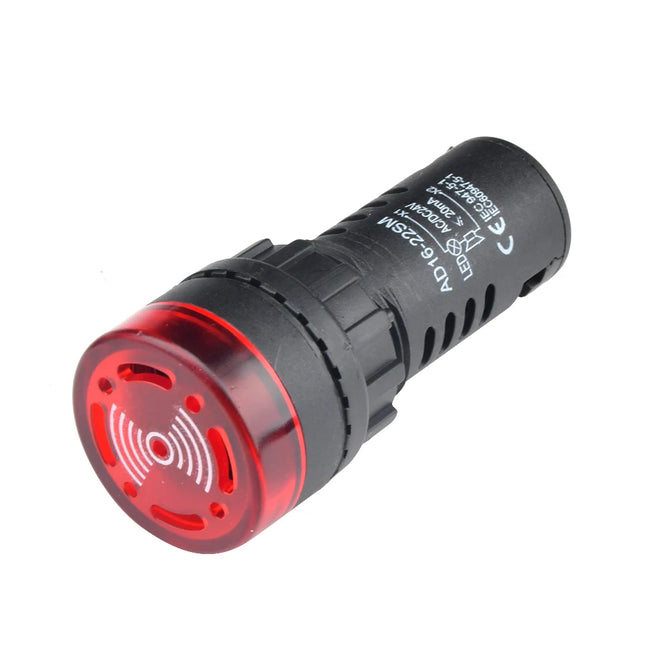

Der AD16-22SM Alarmsummer kombiniert ein akustisches Warnsignal mit einer roten blinkenden LED-Anzeige in einem kompakten 22-mm-Einbaugehäuse.
Durch die Kombination aus Licht- und Tonsignal eignet sich der Signalgeber ideal zur Anzeige von Störungen, Warnmeldungen, Maschinenzuständen und anderen Alarmereignissen.
Der AD16-22SM wird direkt in eine standardmäßige 22-mm-Panelöffnung montiert und eignet sich dadurch hervorragend für Schaltschränke, Bedienfelder, Maschinensteuerungen, Automatisierungsanlagen und DIY-Projekte.
Erhältlich in zwei Spannungsvarianten:
DC 12 V
DC 24 V
⭐ Highlights
Akustischer Summer + rote LED
Blinkendes optisches Warnsignal
Aktiver Summer – Signal bei angelegter Betriebsspannung
Standard Ø 22 mm Einbauöffnung
Wahlweise 12 V DC oder 24 V DC
Hohe LED-Helligkeit
Kompakte Bauform
Einfache Panelmontage
LED bereits integriert
Für Industrie, Maschinenbau und Automatisierung
Großer Betriebstemperaturbereich
📦 Varianten
Variante
Betriebsspannung
Anzeige
Alarm
AD16-22SM 12V
DC 12 V
Rote blinkende LED
Aktiver Summer
AD16-22SM 24V
DC 24 V
Rote blinkende LED
Aktiver Summer
Wichtig: Bitte die passende Spannung entsprechend Ihrer Steuerung auswählen.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
LED Alarmsummer / Signalgeber
Modell
AD16-22SM
Betriebsspannung
DC 12 V oder DC 24 V
Einbaudurchmesser
Ø 22 mm
Produktspezifikation
ca. 28 × 64 mm
LED-Farbe
Rot
Lichtfunktion
Blinksignal
Akustische Funktion
Aktiver Summer / Beep
Leuchtmittel
LED integriert
Helligkeit
≥ 75 mcd
Hohe Helligkeit
≥ 150 mcd
Isolationswiderstand
> 2 MΩ
Comparative Tracking Index
CTI ≥ 100
Betriebstemperatur
-25 °C bis +55 °C
Relative Luftfeuchtigkeit
bis 98 %
Installationskategorie
Kategorie III
Verschmutzungsgrad
3
Montageart
Panel-/Schalttafeleinbau
🚨 Akustischer und optischer Alarm
Der AD16-22SM kombiniert zwei Warnsignale in einem Bauteil:
🔴 Optischer Alarm:Die integrierte rote LED erzeugt ein gut sichtbares Blinksignal.
🔊 Akustischer Alarm:Der integrierte aktive Summer erzeugt gleichzeitig ein hörbares Warnsignal.
Diese Kombination verbessert die Wahrnehmbarkeit eines Alarmzustands insbesondere in Maschinen- und Steuerungsanwendungen.
🔧 22-mm-Panelmontage
Der Signalgeber ist für eine Ø 22 mm Montageöffnung vorgesehen – eine weit verbreitete Standardgröße für industrielle:
Drucktaster
Wahlschalter
Signalleuchten
Kontrollleuchten
Summer
Bediengeräte
Dadurch lässt sich der AD16-22SM unkompliziert in bestehende Bedienfelder und Schaltschrankfronten integrieren.
⚙️ Eigenschaften
Kompakter LED-Alarmsummer
Rotes Blinklicht
Integrierter aktiver Summer
Keine separate LED erforderlich
Standardisierte 22-mm-Montage
Einfache elektrische Ansteuerung
Robuste Panelmontage
Geringer Platzbedarf
Für permanente Installation geeignet
Zwei Betriebsspannungen verfügbar
🎯 Einsatzbereiche
Ideal für:
Schaltschränke
Maschinensteuerungen
CNC-Maschinen
Industrieanlagen
SPS-/PLC-Systeme
Automatisierungstechnik
Produktionsanlagen
Bedienfelder
Alarmanlagen
Störungsmeldungen
Temperaturüberwachung
Füllstandsüberwachung
Pumpensteuerungen
Motorsteuerungen
DIY-Elektronik
💡 Auswahl 12V oder 24V
12V-Version
Geeignet für Systeme mit einer 12-V-DC-Steuerspannung, beispielsweise kleinere Steuerungen, Fahrzeuge, Batteriesysteme und DIY-Projekte.
24V-Version
Geeignet für 24-V-DC-Steuerungen, wie sie häufig in Maschinenbau, SPS-/PLC-Systemen und industrieller Automatisierung verwendet werden.
Die Betriebsspannung muss zur gewählten Variante passen.
⚠️ Installationshinweise
Nur mit der für die jeweilige Variante vorgesehenen DC-Spannung betreiben.
Polarität vor dem Anschluss prüfen.
Vor Montage oder Verdrahtung die Spannungsversorgung abschalten.
Für die Montage ist eine Öffnung von ca. Ø 22 mm erforderlich.
Nicht mit einer höheren Spannung als der Nennspannung betreiben.
Bei industrieller Verwendung die Anforderungen der jeweiligen Anlage beachten.
📦 Lieferumfang
1 × AD16-22SM blinkender Alarmsummer mit roter LED
Je nach Auswahl:
DC 12 V
DC 24 V
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 25T Aluminium Servohebel ist ein stabiler und präzise gefertigter Servo Horn für Standard-Servomotoren mit 25-Zahn-Verzahnung (25T Spline).
Durch die CNC-gefräste Aluminiumlegierung bietet der Servoarm eine deutlich höhere Stabilität und Belastbarkeit als herkömmliche Kunststoff-Servohebel. Er eignet sich besonders für High-Torque-Servos, RC-Fahrzeuge, Boote, Robotik und mechanische Steuerungen.
Mehrere Befestigungsbohrungen ermöglichen unterschiedliche Hebelarme von 19,5 mm, 25 mm und 32 mm ab Servomitte. Dadurch kann die mechanische Übersetzung passend zur gewünschten Stellkraft und Bewegung gewählt werden.
⭐ Highlights
25T Servo Spline
Gesamtlänge ca. 70 mm
CNC-gefräste Aluminiumlegierung
Robuste Metallausführung
Blau eloxierte Oberfläche
Mehrere Befestigungspositionen
Hebelarme: 19,5 / 25 / 32 mm
M3-Befestigungsmöglichkeiten
Ideal für High-Torque-Servos
Für RC Auto, Boot, Robotik und DIY
Geeignet für viele Standard-25T-Servos
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Servo Horn / Servohebel
Verzahnung
25T Spline
Zähnezahl
25 Zähne
Gesamtlänge
ca. 70 mm
Hebelarm / Lochabstand ab Servomitte
19,5 mm / 25 mm / 32 mm
Gewinde / Befestigung
M3
Material
Aluminiumlegierung
Fertigung
CNC-bearbeitet
Oberfläche
Eloxiert
Farbe
Blau
Bauform
Doppelarm
Anwendung
RC / Robotik / Servoantriebe
📐 Befestigungspositionen
Der Servohebel besitzt auf beiden Seiten mehrere Montagebohrungen.
Die wichtigsten Abstände werden jeweils von der Mitte der Servoachse gemessen:
Position
Abstand zur Servomitte
Innen
19,5 mm
Mitte
25 mm
Außen
32 mm
Dadurch kann der gewünschte Hebelweg entsprechend der Anwendung angepasst werden.
Kurzer Hebelarm – 19,5 mm
Bietet eine höhere mechanische Kraft am Gestänge und einen geringeren linearen Stellweg.
Mittlerer Hebelarm – 25 mm
Guter Kompromiss zwischen Stellweg und verfügbarer Kraft.
Langer Hebelarm – 32 mm
Erzeugt einen größeren linearen Stellweg, allerdings bei entsprechend geringerer Kraft am äußeren Angriffspunkt.
⚙️ 25T-Verzahnung
Der Servoarm besitzt eine 25T-Verzahnung und ist damit für zahlreiche Servos mit entsprechender 25-Zahn-Ausgangswelle geeignet.
Typische kompatible Servo-Baureihen können beispielsweise sein:
MG995
MG996R
verschiedene High-Torque Digitalservos
zahlreiche Savox-Servos
verschiedene Futaba-kompatible 25T-Servos
RC-Car Servos
RC-Boat Servos
Wichtig: Nicht allein nach Servohersteller oder Gehäusegröße auswählen. Vor dem Kauf muss geprüft werden, ob der verwendete Servo tatsächlich eine 25T-Ausgangsverzahnung besitzt.
💪 Ideal für High-Torque Servos
Bei leistungsstarken Servos kann ein Kunststoff-Servoarm unter hoher Belastung nachgeben oder sich verformen.
Die Aluminiumkonstruktion bietet:
✔ Hohe Steifigkeit
✔ Gute Kraftübertragung
✔ Geringere Verformung unter Last
✔ Robuste Befestigung des Gestänges
✔ Lange Lebensdauer
✔ Geeignet für leistungsstarke Servoantriebe
🚗 Für RC-Fahrzeuge
Der Servohebel eignet sich hervorragend für Lenkungs- und Stellmechanismen bei:
1:8 RC Cars
1:10 RC Cars
Crawler
Monster Trucks
Offroad-Fahrzeugen
RC-Booten
RC-Baumaschinen
Sondermodellen
🤖 Robotik & DIY
Neben dem klassischen RC-Einsatz kann der Servoarm auch für mechanische Konstruktionen verwendet werden.
Typische Anwendungen:
Roboterarme
Greifer
Klappensteuerungen
Ventilmechanismen
Kamerahalterungen
Pan-/Tilt-Systeme
Linearmechaniken
DIY-Automatisierung
Modellbau
🚀 Vorteile
✔ Robustes Aluminium statt Kunststoff
✔ CNC-gefertigt
✔ Standard 25T Spline
✔ Mehrere Hebelpositionen
✔ Bis zu 32 mm Hebelarm
✔ Für hohe Servokräfte geeignet
✔ Präzise Kraftübertragung
✔ Kompakte Bauweise
✔ Vielseitig einsetzbar
✔ Ideal als Upgrade für RC-Modelle
⚠️ Hinweise zur Kompatibilität
Bitte vor der Bestellung folgende Punkte prüfen:
Servo besitzt eine 25T-Verzahnung
Abmessungen des Servoarms passen zur Mechanik
Befestigungsschraube des Servos ist kompatibel
Gestänge bzw. Kugelkopf passt zu den vorhandenen M3-Befestigungsmöglichkeiten
25T beschreibt die Verzahnung der Servo-Ausgangswelle und nicht die Anzahl der Befestigungsbohrungen.
📦 Lieferumfang
1 × Aluminium Servo Horn 25T – Blau
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung
Das SM53xS Stand-Alone Modul ist ein kompaktes und zuverlässiges Kommunikations- und I/O-Modul, das speziell für den Einsatz in industriellen Automatisierungssystemen entwickelt wurde. Es unterstützt sowohl Modbus-TCP/IP als auch S7-TCP/IP und kann als eigenständiges Slave-Gerät in Steuerungsnetzwerke eingebunden werden.
Mit 2 RJ45-Schnittstellen (100 Mbit/s), robustem Gehäuse (IP20) und einer Versorgungsspannung von 24 VDC bietet das Modul maximale Zuverlässigkeit in rauen Industrieumgebungen. Dank kurzer Reaktionszeit von nur 500 µs eignet es sich für schnelle und präzise Signalverarbeitung.
Die analogen Ein- und Ausgänge unterstützen Spannungs- und Stromsignale (z. B. ±10V, 0–10V, 4–20mA), wodurch das Modul flexibel in verschiedensten Anwendungen eingesetzt werden kann.
Vorteile auf einen Blick
Einsetzbar als Modbus-TCP/IP oder S7-TCP/IP Slave
2 RJ45 Ports für flexible Netzwerk-Topologien
500 µs IO-Reaktionszeit für schnelle Prozesse
Unterstützung von Spannungs- und Stromsignalen
Einfache IP-Adressierung per DIP-Schalter oder Weboberfläche
Galvanische Isolation für stabile und sichere Datenübertragung
DIN-Schienenmontage-fähig für einfachen Schaltschrank-Einbau
Typische Anwendungen
Industrieautomation & SPS-Systeme
Maschinen- und Anlagenbau
Prozessdatenerfassung und -steuerung
SCADA-Systeme
Monitoring und Datenlogging
Technische Spezifikationen
Kategorie
Details
Modell
SM53xS Modbus-TCP Slave Modul
Betriebsspannung
24 VDC (18–28 VDC)
Stromaufnahme
Modellabhängig, siehe Handbuch
Schutzfunktionen
Verpolungsschutz, Überspannungsschutz, Surge-Absorption
Kommunikationsschnittstellen
2 × RJ45, 100 Mbit/s
Anschlüsse (Power)
PCB-Steckverbinder, Schraubklemmen
Anschlüsse (Signale)
PCB-Steckverbinder, Push-In-Klemmen
Anzeige-LEDs
Power (grün), NET (grün), SF (rot), IO-Signal (grün)
Protokolle
Modbus-TCP/IP, S7-TCP/IP
Gerätekategorie
Stand-alone Slave Modul
IO-Reaktionszeit
min. 500 µs
IO-Signale
Spannung: 0–10V, 0–5V, ±10V, ±5V; Strom: 0–20mA, 4–20mA
Datenworte
Unipolar: 0–32000; Bipolar: -32000~32000
Erweiterbarkeit
Nicht unterstützt
Kabellänge (geschirmt)
bis 100 m
IP-Einstellungen
DIP-Schalter oder Weboberfläche
Max. Stationen pro Segment
bis 255 (abhängig vom Master)
Betriebstemperatur
-20 bis +60 °C
Luftfeuchtigkeit
5–90 % (nicht kondensierend)
Höhe über NN
max. 2000 m (80 kPa)
Schutzklasse
IP20
Abmessungen (L×B×H)
27 × 114 × 94 mm
Montage
DIN-Schiene (35 mm)
Lieferumfang
1 × SM53xS Stand-Alone Analog Input Modul
1 × Kurzanleitung
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Signalwandler HDH-21 – 2 Eingang / 2 Ausgang
Der Signalwandler HDH-21 dient zur galvanischen Trennung, Umwandlung und Übertragung von Gleichspannungssignalen in standardisierte Strom- oder Spannungssignale. Typische Anwendungen sind die Anbindung von Sensoren und Messgeräten an SPS, DCS-Systeme oder Anzeigegeräte.
Mit einer Versorgung von 24VDC, hoher Genauigkeit (0,1% F.S.), schneller Reaktionszeit (≤10ms) und robuster Isolierung (2500VAC) ist der Wandler optimal für industrielle Automatisierung geeignet.
Dank DIN-Schienenmontage ist die Installation schnell und platzsparend.
Vorteile auf einen Blick
Isoliert & wandelt analoge Signale zuverlässig
Flexibel einsetzbar: unterstützt verschiedene Eingangs- und Ausgangssignale
Hohe Genauigkeit: 0,1 % F.S.
Sehr niedriger Temperaturdrift: 0,005% F.S./°C
Schnelle Reaktion: ≤10ms
Robuste Industriequalität: galvanische Trennung, 2500VAC Isolation
Einfache Montage: für DIN-Schiene
Technische Spezifikationen
Kategorie
Details
Modell
HDH-21
Eingangssignale
0–10V oder 4–20mA ; kundenspezifisch
Eingangswiderstand
≥300 kΩ
Ausgangssignale
4–20mA oder 0–10V ; kundenspezifisch
Ausgangslast (Strom)
RL ≤ 500 Ω
Ausgangslast (Spannung)
RL ≥ 10 kΩ
Versorgungsspannung
24VDC / 12VDC
Stromverbrauch
≤30 mA (bei 24VDC, 1in/1out, 20mA)
Genauigkeit
0,1 % F.S.
Temperaturdrift
0,005 % F.S./°C (-20°C bis +55°C)
Reaktionszeit
≤10 ms (0–90%)
Isolation
2500VAC/1min (Eingang, Ausgang, Versorgung)
Isolationswiderstand
≥100 MΩ
Betriebstemperatur
-20°C bis +55°C
Normen
EMC: GB/T 18268 (IEC61326-1)
Montage
DIN-Schiene
Anwendungsbereiche
PLC, DCS, Anzeigegeräte, Industrieautomation, Prozesssteuerung
Abmessung:
1 IN 1 OUT (103mm x 25mm x 45 mm),
2 IN 2 OUT (110mm x 117mm x 22 mm)
Lieferumfang
1 × Signalwandler HDH-21
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses 2-in-1 Arduino Nano V3.0 Set kombiniert ein kompaktes Microcontroller-Board mit einem praktischen Breakout Terminal Adapter, der das Arbeiten mit externen Komponenten deutlich erleichtert.
Perfekt geeignet für Prototyping, DIY-Elektronik, IoT-Projekte und Mikrocontroller-Anwendungen, insbesondere wenn eine lötfreie Verbindung gewünscht ist.
Der Adapter ermöglicht es, alle Pins des Nano bequem über Schraubklemmen zu nutzen – ideal für schnelle und saubere Verkabelung.
⚙️ Technische Details
Arduino Nano V3.0:
Mikrocontroller: ATmega328P
Betriebsspannung: 5V
USB Anschluss: USB Type C
Treiber: CH340
Breakout Terminal Adapter:
Kompatibel mit Arduino Nano V3.0
Schraubklemmen für einfache Verdrahtung
Beschriftete Pins für schnellen Anschluss
Kein Löten erforderlich
Größe Adapter:
ca. 56 × 42 × 13 mm
🚀 Vorteile
Plug & Play – sofort einsatzbereit
Kein Löten notwendig
Ideal für Einsteiger & Profis
Saubere und stabile Verkabelung
Perfekt für Prototyping & Tests
🎯 Einsatzbereiche
Arduino Projekte & DIY Elektronik
Smart Home Anwendungen
Sensor- & Aktorsteuerung
Robotik & Automatisierung
Lernprojekte & Schulungen
🔄 Varianten
Mit Arduino Nano + Breakout Board (komplettes Set)
Nur Breakout Board (ohne Nano)
🔌 Hinweise
Kompatibel mit Nano V3.0 und älteren Versionen
Bei älteren Versionen: A0–A7 ggf. gespiegelt (beachten)
CH340 Treiber erforderlich (für Verbindung zum PC)
📦 Lieferumfang
Variante 1:
1 × Arduino Nano V3.0 USB Type C
1 × Breakout Terminal Adapter
Variante 2:
1 × Breakout Terminal Adapter
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Eigenschaften:
Nicht-kontaktieren magnetische induktion winkel messung modul.
Hohe präzision, eine vielzahl von ausgang modi: IIC,PWMAnd spannung.
Elektrische parameter:
VCC
3,3 V
GND
Power Boden
Aus
PWM /Analog spannung ausgang
DIR
Dreh richtung (boden = Wert erhöht im uhrzeigersinn; thenVCC = Im Uhrzeigersinn werte sind verringert)
SCL
IICThe kommunikation uhr linie
SDA
IICData kommunikation linie
GPO
Modus auswahl (interne pull boden = Programmierung modeB)
Lieferungumfang: 4 Stück
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses DC-Batteriespannungs-Überwachungsmodul dient zur automatischen Überwachung, Steuerung und Absicherung von Batterien im Spannungsbereich von 0 bis 99,9 V.Es eignet sich für Blei-Säure-, Lithium-, LiFePO₄- und andere DC-Batteriesysteme.
Das Modul schützt Batterien zuverlässig vor Überladung, Tiefentladung, Über- und Unterspannung und steuert Lade- oder Lastkreise über ein integriertes 12A-Relais.
⭐ Hauptfunktionen
✔ Spannungsüberwachung von 0–99,9 V
✔ Lade- und Entladeschutz
✔ Über- & Unterspannungsschutz
✔ Mehrere Betriebsmodi (F1–F8)
✔ Einstellbare obere & untere Grenzspannung
✔ Relaisausgang bis 12 A
✔ Digitale Spannungsanzeige
✔ Display abschaltbar (Energiesparmodus)
⚙️ Technische Daten
Parameter
Wert
Versorgungsspannung
DC 12 V
Erfassungsbereich
0 – 99,9 V
Startspannung
0,1 V
Relaiskontakt
max. 12 A
Messgenauigkeit
0,1 V
Batterietypen
Blei-Säure, Lithium, LiFePO₄
Anzeige
Digitales LED-Display
Schutzfunktionen
Über-/Unterspannung
Stromsparmodus
Display ein/aus schaltbar
🔧 Einstellung der Grenzwerte (V1 / V2)
SET-Taste einmal drücken → Anzeige „F1“
SET-Taste erneut drücken → Untere Grenzspannung V1 blinkt
Mit + / − einstellen
SET-Taste erneut drücken → Obere Grenzspannung V2 blinkt
Mit + / − einstellen
⚠️ V1 muss kleiner als V2 sein (sonst Anzeige „Err“)
SET-Taste erneut drücken → Werte speichern & zurückkehren
💡 Display ausschalten:
− Taste 3 Sekunden gedrückt halten (erneut 3 Sek. = EIN)
🧠 Funktionsmodi (F1 – F8)
Modus
Funktion
F1
Ladeüberwachung (Relais EIN < V1, AUS > V2)
F2
Entladeüberwachung (Relais EIN > V2, AUS < V1)
F3
Relais AUS im Bereich V1–V2
F4
Relais EIN im Bereich V1–V2
F5
Festpunktüberwachung (Relais EIN > V1)
F6
Selbsthaltender Festpunktmodus
F7
Impulsmodus (Relaisimpuls bei Erreichen von V1 ±0,1 V)
F8
Spannungs-Kalibrierung (±5,0 V)
👉 Funktionsauswahl:
SET gedrückt halten → „F1“ blinkt
Mit + / − gewünschten Modus wählen
SET bestätigen
🛡️ Schutz & Sicherheit
Schutz vor Überladung & Tiefentladung
Relais trennt automatisch bei Grenzwertüberschreitung
Geeignet für Dauerbetrieb
Verpolung & Kurzschluss vermeiden
🧠 Typische Anwendungen
Batterie-Ladeüberwachung
Solar- & Inselanlagen
12V / 24V / 48V Batteriesysteme
Wohnmobil, Boot, Off-Grid
DIY-Energiespeicher
Industrie- & Automationsprojekte
📦 Lieferumfang
1 × Batteriespannungs-Überwachungsmodul mit Relais
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Bitaxe Gamma 601 ist ein kompakter und besonders stromsparender Bitcoin SHA-256 ASIC Miner für Home-Mining, Solo-Mining, Lernprojekte und Mining-Enthusiasten.
Mit einer Hashrate von ca. 1,2 TH/s bei einer Leistungsaufnahme von nur etwa 18 W bietet das Gerät eine interessante Möglichkeit, echtes Bitcoin-Mining mit deutlich geringerem Energiebedarf als bei großen industriellen ASIC-Minern zu betreiben.
Dank WiFi-Verbindung und kompakter Bauweise lässt sich der Miner einfach in ein vorhandenes Netzwerk integrieren. Der Gamma 601 eignet sich insbesondere als Solo-/Lottery-Miner: Das Gerät arbeitet kontinuierlich an der Suche nach einem gültigen Bitcoin-Block.
Wichtig: Solo-Mining ist ein Wahrscheinlichkeitsprozess. Eine Hashrate von 1,2 TH/s garantiert weder einen Blockfund noch einen Mining-Ertrag.
⭐ Highlights
1,2 TH/s Hashrate
Nur ca. 18 W Leistungsaufnahme
SHA-256 ASIC Mining
Für Bitcoin (BTC)
Für Solo-/Lottery-Mining geeignet
WiFi-Verbindung
Kompakte Desktop-Ausführung
Niedriger Stromverbrauch
Leiser Betrieb
USB-C-Stromversorgung
Ideal für Home-Mining und Mining-Experimente
Open-Source-orientierte Plattform
📊 Technische Daten
Eigenschaft
Spezifikation
Modell
Bitaxe Gamma 601
Gerätetyp
Bitcoin ASIC Miner
Hashrate
ca. 1,2 TH/s
Algorithmus
SHA-256
Leistungsaufnahme
ca. 18 W
Rechnerische Effizienz
ca. 15 J/TH
Mining Coin
Bitcoin (BTC)
Mining-Modus
Solo / Pool, abhängig von Firmware und Konfiguration
Netzwerk
WiFi
Stromversorgung
5 V über USB-C
Kühlung
Kühlkörper / aktive Kühlung je nach Ausführung
Betriebsart
Dauerbetrieb
Aufstellung
Desktop / Home Mining
⚡ Hohe Effizienz bei nur 18 W
Einer der größten Vorteile des Gamma 601 ist seine geringe Leistungsaufnahme.
Bei:
1,2 TH/s Hashrateund18 W Leistungsaufnahme
ergibt sich rechnerisch eine Effizienz von:
ca. 15 J/TH
Typischer Energieverbrauch
Bei dauerhaftem 24/7-Betrieb:
Zeitraum
Energieverbrauch
1 Stunde
0,018 kWh
24 Stunden
ca. 0,432 kWh
30 Tage
ca. 12,96 kWh
365 Tage
ca. 157,7 kWh
Der tatsächliche Verbrauch kann je nach Betriebseinstellung, Netzteil und Hardwareabweichung variieren.
₿ Bitcoin Solo Mining / Lottery Mining
Der NerdAxe Gamma 601 eignet sich insbesondere für sogenanntes Solo Mining bzw. Lottery Mining.
Dabei versucht der Miner mit seiner eigenen Hashleistung einen gültigen Block zu finden.
Im Gegensatz zu klassischem Pool-Mining werden die Erträge dabei nicht kontinuierlich entsprechend der eingebrachten Hashrate verteilt. Ein Blockfund beim echten Solo-Mining ist stattdessen ein sehr seltenes, probabilistisches Ereignis.
Daher gilt:
✔ Echte SHA-256 Hashleistung
✔ Teilnahme am Bitcoin-Mining möglich
✔ Interessant für Hobby und Technikprojekte
✔ Geeignet zum Lernen und Experimentieren
❗ Kein garantierter Ertrag
❗ Kein garantierter Blockfund
❗ Bei geringer Hashrate kann die statistische Wartezeit auf einen Solo-Block extrem lang sein.
🧠 SHA-256 ASIC
Der Miner ist speziell für den SHA-256-Algorithmus ausgelegt.
SHA-256 wird unter anderem vom Bitcoin-Netzwerk für den Proof-of-Work-Prozess verwendet.
Im Gegensatz zu einem universellen Prozessor oder einer GPU verwendet ein ASIC speziell für diese Aufgabe optimierte Hardware.
Das ermöglicht eine wesentlich effizientere Berechnung von SHA-256-Hashes.
📡 WiFi-Verbindung
Die integrierte WiFi-Funktion ermöglicht den Betrieb ohne permanente Ethernet-Verbindung.
Nach entsprechender Einrichtung kann der Miner über das lokale Netzwerk konfiguriert bzw. überwacht werden.
Typische Einstellungen umfassen je nach Firmware:
WLAN-Zugang
Mining-Pool bzw. Solo-Pool
Bitcoin-Adresse
Worker-Einstellungen
Hashrate
Temperatur
Betriebsstatus
Leistungsparameter
🏠 Ideal für Home Mining
Mit einer Leistungsaufnahme von nur ca. 18 W ist der Gamma 601 wesentlich einfacher im Wohn-, Büro- oder Hobbybereich einzusetzen als große Mining-Systeme mit mehreren Kilowatt Leistungsaufnahme.
Typische Einsatzmöglichkeiten:
Bitcoin Home Mining
Solo Mining
Lottery Mining
Mining-Lernprojekte
SHA-256 Experimente
Blockchain-Demonstrationen
Technik-Hobby
Mining-Dashboard-Projekte
Bitcoin-Ausstellungen
Schulungs- und Entwicklungsprojekte
🔌 USB-C Stromversorgung
Die Versorgung erfolgt über 5 V USB-C.
Da der Miner bei 18 W eine entsprechend leistungsfähige Stromversorgung benötigt, sollte ein geeignetes 5-V-Netzteil mit ausreichender Stromreserve verwendet werden.
Ein schwaches USB-Netzteil oder ungeeignetes USB-Kabel kann zu:
Spannungseinbrüchen
instabilem Mining
Neustarts
reduzierter Leistung
führen.
🌡️ Kühlung & Dauerbetrieb
Auch bei einer Leistungsaufnahme von lediglich 18 W entsteht während des kontinuierlichen ASIC-Betriebs Wärme.
Für einen zuverlässigen Betrieb sollte deshalb:
die Luftzufuhr frei bleiben,
der Miner nicht abgedeckt werden,
ausreichend Abstand zu anderen Wärmequellen vorhanden sein,
direkte Sonneneinstrahlung vermieden werden.
Eine gute Kühlung kann zur Stabilität und Lebensdauer der Hardware beitragen.
🚀 Vorteile
✔ Ca. 1,2 TH/s
✔ Nur ca. 18 W
✔ Effizienz von ca. 15 J/TH
✔ Bitcoin SHA-256 Mining
✔ Solo-/Lottery-Mining möglich
✔ WiFi integriert
✔ USB-C-Stromversorgung
✔ Kompakte Desktop-Bauform
✔ Für den privaten Einsatz interessant
✔ Kein großer Mining-Rig erforderlich
✔ Ideal zum Experimentieren und Lernen
⚠️ Wichtiger Hinweis zu Mining & Ertrag
Der NerdAxe Gamma 601 ist kein Produkt mit garantiertem finanziellen Ertrag.
Die tatsächlichen Mining-Ergebnisse hängen unter anderem ab von:
Bitcoin-Netzwerk-Hashrate
Mining Difficulty
gewählter Mining-Methode
Pool-Konfiguration
Verfügbarkeit des Gerätes
tatsächlicher Hashrate
Stromkosten
Bitcoin-Kurs
Gebühren
Bei Solo-Mining ist ein Blockfund zufallsabhängig. Insbesondere bei einer Hashrate von 1,2 TH/s sollte das Gerät daher nicht mit der Erwartung regelmäßiger Solo-Block-Erträge gekauft werden.
⚠️ Betriebshinweise
Nur mit geeigneter Stromversorgung betreiben.
Für ausreichende Belüftung sorgen.
Kühlkörper und Lüftungswege nicht abdecken.
Vor Feuchtigkeit schützen.
Nur in geeigneter trockener Umgebung verwenden.
Firmware und Mining-Konfiguration vor Inbetriebnahme prüfen.
Kryptowährungs- und steuerrechtliche Vorschriften des jeweiligen Landes beachten.
📦 Lieferumfang
1 × Bitaxe Gamma 601 Bitcoin Miner – 1,2 TH/s
1 × passendes Netzteil mit EU-Stecker
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Bitaxe Gamma 601 ist ein kompakter Bitcoin SHA-256 ASIC Miner für Solo-/Lottery-Mining, Home-Mining und experimentelle Bitcoin-Mining-Projekte.
Ausgestattet mit dem leistungsfähigen BM1370 ASIC-Chip erreicht der Miner eine Hashrate von bis zu ca. 1,9 TH/s bei einer Leistungsaufnahme von etwa 30 W.
Mit einer Effizienz von ungefähr 16 J/TH verbindet der Gamma 601 eine hohe Rechenleistung mit einem vergleichsweise niedrigen Energieverbrauch. Dadurch eignet er sich besonders für Anwender, die Bitcoin-Mining zu Hause ausprobieren möchten, ohne einen großen ASIC-Miner mit mehreren Kilowatt Leistungsaufnahme zu betreiben.
Dieses Angebot wird inklusive passendem EU-Netzteil geliefert.
⭐ Highlights
Bis zu 1,9 TH/s Hashrate
BM1370 ASIC-Chip
SHA-256 Algorithmus
Für Bitcoin (BTC) Mining
Nur ca. 30 W Leistungsaufnahme
Effizienz ca. 16 J/TH
Solo-/Lottery-Mining geeignet
Kompakte Desktop-Ausführung
Vergleichsweise leiser Betrieb
Einfache Installation
Ideal für Home-Mining
EU-Netzteil inklusive
📊 Technische Daten
Eigenschaft
Spezifikation
Modell
Bitaxe Gamma 601
Herstellerangabe
BitSoloPlayer
Gerätetyp
Bitcoin ASIC Miner
ASIC-Chip
BM1370
Algorithmus
SHA-256
Hashrate
bis ca. 1,9 TH/s
Leistungsaufnahme
ca. 30 W
Effizienz
ca. 16 J/TH
Mining Coin
Bitcoin (BTC)
Mining-Art
Solo / Pool je nach Konfiguration
Geräuschpegel
ca. 40 dB laut Herstellerangabe
Netzversorgung
über mitgeliefertes Netzteil
Netzteil-Eingang
110–220 V AC laut Herstellerangabe
Stecker
EU-Stecker
Gewicht
Herstellerangabe ca. 0,3 kg
Aufstellung
Desktop
Kühlung
Aktive Kühlung / Kühlkörper
⚙️ BM1370 ASIC-Chip
Das Herzstück des Bitaxe Gamma 601 ist der BM1370.
Der ASIC ist speziell für die Berechnung des SHA-256-Algorithmus ausgelegt. Anders als eine CPU oder GPU konzentriert sich die Hardware damit auf die für Bitcoin-Mining erforderlichen Hash-Berechnungen.
Vorteile
✔ Spezialisierte SHA-256 Hardware
✔ Hohe Hashleistung bei geringer Leistungsaufnahme
✔ Für kontinuierliches Mining geeignet
✔ Kompakter Aufbau
✔ Ideal für kleine Bitcoin-Mining-Systeme
⚡ Bis zu 1,9 TH/s bei ca. 30 W
Der Gamma 601 erreicht laut Anbieter eine Hashrate von:
bis zu 1,9 TH/s
bei einer Leistungsaufnahme von ungefähr:
30 W
Daraus ergibt sich eine Effizienz von etwa:
16 J/TH
Die tatsächliche Hashrate und Leistungsaufnahme können abhängig von Chip, Firmware, Taktung, Temperatur, Kühlung und Betriebseinstellungen variieren.
🔋 Energieverbrauch
Bei einer Leistungsaufnahme von 30 W ergibt sich rechnerisch:
Betriebsdauer
Energieverbrauch
1 Stunde
0,03 kWh
24 Stunden
0,72 kWh
Damit lässt sich der Miner auch im Dauerbetrieb mit einem deutlich niedrigeren Energiebedarf als große industrielle Bitcoin-Miner betreiben.
₿ Bitcoin Solo / Lottery Mining
Der Bitaxe Gamma 601 ist besonders interessant als sogenannter Solo- oder Lottery-Miner.
Beim echten Solo-Mining arbeitet das Gerät daran, selbst einen gültigen Bitcoin-Block zu finden. Ein erfolgreicher Blockfund ist jedoch rein probabilistisch und bei einer Hashrate im TH/s-Bereich im Verhältnis zur gesamten Bitcoin-Netzwerkleistung äußerst selten.
Geeignet für
Bitcoin Solo Mining
Lottery Mining
Mining-Experimente
Home Mining
Bitcoin-Technikprojekte
SHA-256 Demonstrationen
Blockchain-Schulungsprojekte
Wichtig
1,9 TH/s bedeutet nicht, dass regelmäßig Bitcoin verdient werden.
Ein Solo-Blockfund ist nicht garantiert und kann nicht zuverlässig vorhergesagt werden.
🌡️ Aktive Kühlung
Der ASIC erzeugt trotz des niedrigen Gesamtverbrauchs konzentriert Wärme. Eine ausreichende Kühlung ist deshalb wichtig.
Für einen zuverlässigen Dauerbetrieb sollte:
der Lufteinlass frei bleiben,
der Lüfter nicht blockiert werden,
ausreichend Abstand zu anderen Wärmequellen bestehen,
das Gerät nicht abgedeckt werden,
direkte Sonneneinstrahlung vermieden werden.
Die Betriebstemperatur beeinflusst sowohl Stabilität als auch mögliche Hashrate.
🔇 Kompakter Home-Miner
Mit einem angegebenen Geräuschpegel von ungefähr 30 dB ist das Gerät wesentlich einfacher im privaten Umfeld einzusetzen als große industrielle ASIC-Miner.
Es eignet sich beispielsweise für:
Hobbyraum
Werkstatt
Büro
Techniklabor
Home-Mining-Setup
Der tatsächliche Geräuschpegel hängt insbesondere von Lüfterdrehzahl, Temperatur und Gerätekonfiguration ab.
🔌 EU-Netzteil inklusive
Im Gegensatz zu Angeboten ohne Stromversorgung wird dieses Set mit einem passenden Netzteil mit EU-Stecker geliefert.
Dadurch ist kein separates Netzteil erforderlich.
Set enthält
Bitaxe Gamma 601 + EU-Netzteil
Das Netzteil wandelt die Netzspannung auf die für den Miner erforderliche Betriebsspannung um.
🚀 Vorteile
✔ Bis zu 1,9 TH/s
✔ Nur ca. 30 W
✔ BM1370 ASIC
✔ Ca. 16 J/TH
✔ SHA-256 Bitcoin Mining
✔ Solo-/Lottery-Mining möglich
✔ Kompakte Bauweise
✔ Vergleichsweise leiser Betrieb
✔ Geringer Energiebedarf
✔ Ideal für Home-Mining
✔ Einfacher Einstieg in ASIC-Mining
✔ EU-Netzteil bereits enthalten
🎯 Einsatzbereiche
Bitcoin Home Mining
Solo Mining
Lottery Mining
SHA-256 Mining
Blockchain-Projekte
Mining-Labor
Technik-Demonstrationen
Bitcoin-Schulungen
Mining-Experimente
ASIC-Entwicklung und Tests
⚠️ Wichtiger Hinweis zu Mining-Erträgen
Dieses Produkt stellt keinen bestimmten Mining-Ertrag und keine Rendite sicher.
Mining-Ergebnisse werden unter anderem beeinflusst durch:
Bitcoin Mining Difficulty
globale Netzwerk-Hashrate
tatsächliche Geräte-Hashrate
Betriebszeit
Firmware und Einstellungen
Mining-Pool bzw. Solo-Konfiguration
Stromkosten
Gebühren
Bitcoin-Netzwerkbedingungen
Insbesondere beim Solo-Mining kann trotz dauerhaftem Betrieb über einen sehr langen Zeitraum kein Block gefunden werden.
⚠️ Sicherheit & Betrieb
Miner nur mit geeigneter Stromversorgung betreiben.
Mitgeliefertes Netzteil bestimmungsgemäß verwenden.
Für ausreichende Belüftung sorgen.
Kühlkörper und Lüfter nicht abdecken.
Gerät vor Feuchtigkeit schützen.
Nicht in geschlossenen, unbelüfteten Behältern betreiben.
Elektronik während des Betriebs nicht berühren oder kurzschließen.
Lokale steuerliche und regulatorische Vorgaben für Kryptowährungen und Mining beachten.
📦 Lieferumfang
1 × Bitaxe Gamma 601 Bitcoin ASIC Miner – bis 1,9 TH/s
1 × passendes Netzteil mit EU-Stecker
2 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
17 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Präzises 3-in-1 Messgerät für Spannung, Strom und Leistung
Dieses digitale DC-Messgerät vereint Voltmeter, Amperemeter und Wattmeter in einem kompakten Modul. Das gut ablesbare blaue LCD-Display zeigt Spannung, Strom und Leistung gleichzeitig an und eignet sich hervorragend für Netzteile, Batterien, Solaranlagen, Ladegeräte sowie Labor- und Elektronikprojekte.
Durch die einstellbare Kalibrierung können Messabweichungen einfach korrigiert werden und sorgen für eine hohe Messgenauigkeit.
⭐ Highlights
✔ Gleichzeitige Anzeige von Spannung, Strom und Leistung
✔ Großer Messbereich bis 100 V DC
✔ Strommessung bis 10 A
✔ Leistungsmessung bis 1000 W
✔ Blaues LCD-Display mit guter Ablesbarkeit
✔ Einstellbare Kalibrierung für Spannung, Strom und Leistung
✔ Geringer Eigenstromverbrauch
✔ Ideal für Elektronik, Solartechnik und Netzteile
Technische Daten
Eigenschaft
Wert
Produkttyp
Digitales Voltmeter / Amperemeter / Wattmeter
Display
Blaues HTN-LCD
Anzeige
3 Zeilen mit je 3 Stellen
Spannungsmessbereich
DC 0–100 V
Strommessbereich
0–10 A
Leistungsmessbereich
0–1000 W
Spannungsgenauigkeit
±1 % (kalibrierbar)
Stromgenauigkeit
±1 % (kalibrierbar)
Leistungsgenauigkeit
±1 % (kalibrierbar)
Aktualisierungsrate
300 ms
Versorgungsspannung
DC 6–12 V
Stromaufnahme
ca. 15 mA
Betriebstemperatur
-10 °C bis +60 °C
Einsatzbereiche
Ideal geeignet für:
Labornetzteile
Schaltnetzteile
Solaranlagen
Batterien und Akkus
Ladegeräte
Modellbau
KFZ-Elektronik
DIY-Projekte
Elektronikentwicklung
Stromversorgungen
Vorteile
Gleichzeitige Messung von Spannung, Strom und Leistung
Schnelle Messwertaktualisierung
Hohe Messgenauigkeit
Einstellbare Kalibrierung
Einfache Integration in bestehende Projekte
Gut lesbares LCD-Display
Lieferumfang
1 × Digitales DC Voltmeter / Amperemeter / Wattmeter (0–100 V, 10 A)
17 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
CN3791 MPPT Solar-Panel Laderegler Bord 3,7 V 4,2 V 2A 1 Zelle Lithium-Batterie Lademodul 6V 9V 12V 2-Pin JST Stecker Feature: Diese ist eine maximale power point tracking (MPPT) solar Ladegerät für single-cell LiPo Batterien.
Das MPPT Solar Ladegerät wird entwickelt, um die maximale Leistung aus dem Solarpanel zu nutzen und die LiPo-Batterie effizient aufzuladen. Durch den Einsatz einer CN3791 Stromverfolgungsladeschaltung und vorgefertigten Anschlüssen ist das Setup einfach und erfordert lediglich das Anschließen des Solarpanels und der Batterie. Die Einstellung der Haltespannung für das MPPT erfolgt bereits standardmäßig und es stehen Varianten mit unterschiedlichen Eingangsspannungen zur Verfügung, um den Anforderungen verschiedener Solarpaneltypen gerecht zu werden. Beschreibung:
Erhaltungsladeschaltung von tief entladene Batterien
Automatische aufladen
Ladung Status und Ladung ende Status anzeige
Soft Start
Batterie Überspannung Schutz
Solar-Panel Maximum power point Tracking
Komplette Ladung Management für single-cell lithium-batterien
Parameter:
Eingangs spannung: wählen sie die entsprechende modul nach die nennspannung der solar panel (6V/9V/12V)
Ausgang spannung: nenn 3,7 V volle ladung spannung 4,2 V lithium-batterie
Interface: 2-pin JST anschlüsse (oder PH2.0)
Max ladestrom: 2A
PWM schalt frequenz: 300KHz
Ladespannung: 4,2 V ± 1%
Arbeits umgebung temperatur: -40 ° C bis + 85 ° C
Größe: 45X2 0X 9,5mm
Paket enthalten: 1 × CN3791 MPPT Solar Panel Regler Modul
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der CNC Manual Pulse Generator (MPG) ist ein präzises elektronisches Handrad zur manuellen Positionierung und Verfahrsteuerung von CNC-Maschinen, SPS-/PLC-Systemen, Werkzeugmaschinen und industriellen Automatisierungsanlagen.
Mit einer Auflösung von 100 PPR (100 Impulse pro Umdrehung) ermöglicht das Handrad eine feinfühlige und kontrollierte Eingabe von Positions- und Verfahrbefehlen.
Das integrierte mechanische Rastgefühl sorgt für eine klar definierte Rückmeldung beim Drehen. Dadurch eignet sich das Handrad hervorragend zum manuellen Verfahren von Maschinenachsen, Einrichten von Nullpunkten, Positionieren und Feinjustieren.
Die 24-V-Ausführung mit 4-Pin-NPN-Schnittstelle ist für den direkten Einsatz in industriellen Steuerungssystemen konzipiert. Die Treiberausgangsschaltung bietet eine hohe Störfestigkeit und eignet sich auch für längere Signalleitungen.
⭐ Highlights
100 PPR Auflösung
24 V DC Versorgung
4-Pin Anschluss
NPN-Ausgang
Ø 60 mm Einbaugröße
Präzises mechanisches Rastgefühl
Gute Störfestigkeit
Für industrielle Steuerungen geeignet
Ideal für CNC und PLC/SPS
Kompakte und flache Bauform
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Manual Pulse Generator / CNC Handrad
Bezeichnung
MPG / CNC Pulser Handwheel
Versorgungsspannung
24 V DC
Auflösung
100 PPR
Impulse
100 Impulse pro Umdrehung
Anschluss
4 Pin
Ausgangstyp
NPN
Encoder-Typ
Inkrementeller Drehgeber
Handrad-Durchmesser
ca. 60 mm
Bedienung
Manuell
Drehgefühl
Mechanisch gerastert
Signalübertragung
Treiberausgang
Störfestigkeit
Hoch
Anwendung
CNC / SPS / PLC / Maschinensteuerung
⚙️ 100 PPR – präzise manuelle Positionierung
Das Handrad erzeugt 100 Impulse pro vollständiger Umdrehung.
Dadurch kann die angeschlossene CNC- oder SPS-Steuerung die Drehbewegung präzise erfassen und beispielsweise in definierte Achsbewegungen umsetzen.
Eigenschaft
Wert
Auflösung
100 PPR
Impulse/Umdrehung
100
Winkel pro Impuls
ca. 3,6°
Die tatsächlich resultierende Verfahrstrecke pro Impuls wird durch die Konfiguration der angeschlossenen CNC- oder PLC-Steuerung bestimmt.
🔌 24V NPN-Schnittstelle
Die 24-V-Ausführung eignet sich besonders für industrielle Steuerungssysteme.
Der NPN-Ausgang ermöglicht eine zuverlässige Signalübertragung zu kompatiblen:
SPS / PLC
CNC-Controllern
Motion Controllern
Maschinensteuerungen
Positioniersteuerungen
Industrie-I/O-Modulen
🏭 Typische CNC-Anwendung
Ein MPG-Handrad wird beispielsweise verwendet, um eine Maschinenachse während der Einrichtung manuell zu bewegen.
Typische Funktionen sind:
Handrad drehen → Impulse erzeugen → CNC-Steuerung zählt Impulse → Maschinenachse verfährt
Je nach Maschinensteuerung können unterschiedliche Schrittweiten eingestellt werden, beispielsweise:
Einstellung
Beispiel
×1
Feinpositionierung
×10
Mittlere Verfahrbewegung
×100
Schnelles manuelles Verfahren
Die verfügbaren Multiplikatoren sind abhängig von der verwendeten Steuerung.
⚙️ Eigenschaften
Hochpräziser manueller Impulsgeber
100-PPR-Auflösung
Klare mechanische Rastpunkte
Gleichmäßige Drehbewegung
Kompakte Bauweise
24-V-Industriespannung
NPN-Ausgang
4-Pin-Anschluss
Hohe Störfestigkeit
Für längere Signalübertragungswege geeignet
Einfache Integration in Bedienfelder und Maschinen
🚀 Vorteile
✔ Präzise Maschinenpositionierung
✔ Feinfühlige manuelle Steuerung
✔ Deutliches mechanisches Feedback
✔ Industrietaugliche 24-V-Ausführung
✔ Kompatibel mit vielen SPS- und CNC-Systemen
✔ Robuste Konstruktion
✔ Platzsparender Einbau
✔ Ideal für eigene CNC-Bedienfelder
🎯 Einsatzbereiche
CNC-Fräsmaschinen
CNC-Drehmaschinen
Werkzeugmaschinen
CNC-Router
Maschinenbedienfelder
SPS-/PLC-Steuerungen
Positioniersysteme
Druckmaschinen
Automatisierungsanlagen
Motion-Control-Systeme
Maschinen-Nachrüstung
DIY-CNC-Projekte
Nullpunktkorrektur
Manuelle Achspositionierung
💡 Typische Funktionen
Das Handrad kann abhängig von der angeschlossenen Steuerung beispielsweise eingesetzt werden für:
Manuelles Verfahren einer CNC-Achse
X-/Y-/Z-Achspositionierung
Feinpositionierung
Nullpunktkorrektur
Werkstückeinrichtung
Werkzeugpositionierung
Signalunterteilung
Manuelle Maschinensteuerung
📐 Bauform
Merkmal
Spezifikation
Handrad
Ø ca. 60 mm
Konstruktion
Flach und kompakt
Montage
Panel-/Maschineneinbau
Bedienung
Drehhandrad
Mechanik
Definierte Rastung
Durch die kompakte 60-mm-Bauform eignet sich der Impulsgeber besonders gut für eigene CNC-Bedienfelder und Maschinensteuerungen mit begrenztem Einbauraum.
⚠️ Hinweise
Versorgung ausschließlich entsprechend der angegebenen 24-V-Ausführung anschließen.
Vor dem Anschluss die Pinbelegung der verwendeten CNC-/PLC-Steuerung prüfen.
Der Ausgang ist als NPN-Signal ausgeführt; die angeschlossene Steuerung muss mit diesem Ausgangstyp kompatibel sein.
Das Handrad erzeugt Steuersignale und treibt keinen Motor direkt an.
Die tatsächliche Achsbewegung und Schrittweite wird durch die angeschlossene Maschinensteuerung bestimmt.
Vor dem elektrischen Anschluss die Versorgungsspannung abschalten.
📦 Lieferumfang
1 × CNC Manual Pulse Generator Handrad
Ausführung: 24 V / 4 Pin / NPN / 100 PPR / 60 mm
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Die GW63 Smartwatch vereint fortschrittliche Sensortechnologie, sportliche Vielseitigkeit und elegantes Design.Mit ihrem 1,39 Zoll HD-Display (360×360 Pixel), Bluetooth-Telefonfunktion und AI-Sprachassistent bietet sie intelligente Kontrolle über Fitness, Gesundheit und Kommunikation – direkt am Handgelenk.
✔ 1,39" HD-Display mit klarer Darstellung
✔ Umfangreiche Gesundheits- & Fitnessfunktionen
✔ Bluetooth-Anrufe & Benachrichtigungen
✔ Stress- & Frauengesundheitsanalyse
Technische Daten
Merkmal
Wert
Modell
GW63 Smartwatch by OreluxTEC
Chipset
JL7013A
Display
1,39 Zoll HD-Display, 360×360 Pixel
Material
Kunststoffgehäuse
Farbe
Gold
Akku-Kapazität
250 mAh
Wasserdicht
IP67 (spritz- & staubgeschützt)
App-Unterstützung
HBand
Konnektivität
Bluetooth 5.0 (Calls, Notifications, Data Sync)
Akkulaufzeit
bis zu 3–5 Tage (je nach Nutzung)
Standby-Zeit
bis zu 10 Tage
Ladezeit
ca. 2 Stunden
Kompatibel mit
Android 5.0+ und iOS 10.0+
Mehrsprachig
über 20 Sprachen (Englisch, Spanisch, Deutsch, Französisch, Italienisch, Russisch, Portugiesisch, Türkisch, Arabisch, Griechisch, Finnisch, etc...)
Hinweis: Produktbilder können beispielhaft sein. Alle Marken gehören ihren jeweiligen Eigentümern.
❤️ Gesundheitsfunktionen
Körpertemperaturmessung in Echtzeit
Herzfrequenzüberwachung
Blutdruck- & Blutsauerstoffmessung (SpO₂)
Stress- & Atemtraining (Respiratory Training)
Frauengesundheitsüberwachung (Zyklus- & Erinnerungssystem)
Schlafüberwachung (Tief-, Leicht-, REM-Schlaf)
Bewegungserinnerung (Sedentary Reminder)
MET-Stoffwechselanzeige
💪 Sport- & Aktivitätsfunktionen
100+ Sportmodi: Laufen, Radfahren, Fitness, Yoga, Schwimmen u.v.m.
Schritte-, Kalorien- & Distanzmessung
Stoppuhr & Countdown-Timer
Aktivitätsauswertung über die HBand-App
📱 Smartfunktionen
Bluetooth Calling: Anrufe tätigen & annehmen direkt über die Uhr
AI-Sprachassistent
Wetteranzeige & Alarmfunktion
Kamera-Fernsteuerung (Remote Take Photo)
Musiksteuerung & Lautstärkeregelung
“Find My Phone”-Funktion & Wecker
Encoder-Menü für intuitive Navigation
Anruf- & Nachrichtenbenachrichtigungen (SMS, WhatsApp, Facebook usw.)
Spiele integriert
🌍 Sprachunterstützung
Unterstützt mehrere Sprachen, darunter:Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Russisch, Japanisch, Chinesisch u.v.m.
🔋 Akkuleistung
Nutzungsdauer: 3–5 Tage
Standby-Zeit: bis zu 10 Tage
Ladezeit: ca. 2 Stunden
🧠 Highlights
✔ Körpertemperatur- & Blutzuckermessung integriert✔ 1,39" HD-Display mit klarer Darstellung✔ Bluetooth-Telefon & AI-Sprachsteuerung✔ 100+ Sportmodi & Aktivitätstracking✔ Stress- & Frauengesundheitsanalyse✔ IP67 wasserdicht – ideal für Alltag & Fitness✔ Kompatibel mit HBand App (Android & iOS)
📦 Lieferumfang
1 × GW63 Smartwatch Goldene Farbe
1 × Magnetisches Ladekabel
1 × Benutzerhandbuch
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
