Dieses Spannung-zu-Strom Konverter Modul wandelt analoge 0–5V, 0–10V oder 0–24V Spannungssignale zuverlässig in ein 4–20mA Stromsignal um – den Standard in der Industrieautomation.
Ideal zur Integration von Sensoren, Mikrocontrollern oder analogen Spannungsquellen in SPS/PLC Systeme, bei denen ein stabiles Stromsignal benötigt wird.
✔ 0–10V → 4–20mA✔ SPS & PLC kompatibel✔ Einstellbar (Null & Span)✔ Industrie Standard
Dank einstellbarer Null- und Spannweiten-Kalibrierung lässt sich das Modul präzise an verschiedene Anwendungen anpassen.
⚙️ Technische Daten
Versorgungsspannung: DC 7V – 30V (empfohlen: 12V–24V)
Eingangssignal:
0–5V
0–10V
0–24V
Ausgangssignal: 4–20mA
Einstellung:
Nullpunkt einstellbar
Spannweite einstellbar
Modulgröße: ca. 55 × 25 mm
Isolation: galvanische Isolation (nicht optokopplerbasiert)
🚀 Vorteile
Wandelt Spannung in 4–20mA (Industrie-Standard)
Kompatibel mit SPS, PLC und Industrieanlagen
Einstellbare Kennlinie für präzise Anpassung
Stabile Signalübertragung auch über längere Strecken
Kompakte Bauform für einfache Integration
🎯 Einsatzbereiche
SPS & PLC Steuerungssysteme
Industrieautomation
Sensorintegration (Druck, Temperatur, Füllstand)
Maschinenbau & Prozesssteuerung
IoT & Datenerfassung
🔌 Hinweise
Versorgungsspannung muss höher sein als das Eingangssignal
Kalibrierung über Potentiometer erforderlich
Nicht-optokoppler Isolation vorhanden
Für präzise Anwendungen sorgfältig einstellen
📦 Lieferumfang
1 × Spannung zu 4–20mA Signal Konverter Modul
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das LM2596S DC-DC Step-Down Modul ist ein kompakter, einstellbarer Gleichspannungswandler zur effizienten Reduzierung einer höheren Eingangsspannung auf eine niedrigere, stabile Ausgangsspannung.
Der integrierte LM2596S Schaltregler arbeitet nach dem Buck-Converter-Prinzip und ermöglicht eine stufenlose Einstellung der Ausgangsspannung über ein Potentiometer.
Mit einem Eingangsspannungsbereich von 3,2–35V DC, einer einstellbaren Ausgangsspannung von 1,25–30V DC und einem maximalen Ausgangsstrom von 3A eignet sich das Modul für zahlreiche Elektronikprojekte, Mikrocontroller, Sensoren, LED-Schaltungen und industrielle Steuerungsanwendungen.
Dank des hohen Wirkungsgrads eines Schaltreglers entsteht im Vergleich zu linearen Spannungsreglern bei größeren Spannungsdifferenzen typischerweise weniger Verlustwärme.
Das Modul ist ideal für Arduino-, ESP32-, Raspberry-Pi- und DIY-Projekte, sofern die benötigte Versorgungsspannung und Strombelastbarkeit eingehalten werden.
Hauptmerkmale
DC-DC Step-Down Spannungswandler (Buck Converter)
LM2596S Schaltregler
Eingangsspannung: DC 3,2–35V
Einstellbare Ausgangsspannung: DC 1,25–30V
Maximaler Ausgangsstrom: 3A
Ausgangsspannung über Potentiometer einstellbar
Hoher Wirkungsgrad durch Schaltreglertechnik
Kompakte und leichte Bauweise
Geeignet zur Spannungsversorgung elektronischer Schaltungen
Ideal für Arduino, ESP32, Sensoren und DIY-Elektronik
Einfache Integration in bestehende DC-Stromversorgungssysteme
Abmessungen: 44 × 21 × 6 mm
Technische Daten
Eigenschaft
Spezifikation
Modell
LM2596S Step-Down Module
Regler-IC
LM2596S
Produkttyp
DC-DC Buck Converter
Funktion
Spannungsreduzierung
Eingangsspannung
DC 3,2–35V laut Modulangebot
Ausgangsspannung
DC 1,25–30V, einstellbar
Maximaler Ausgangsstrom
3A
Empfohlener Dauerstrom
Bis ca. 2A ohne zusätzliche Kühlung, abhängig von den Betriebsbedingungen
Schaltfrequenz des ICs
Ca. 150 kHz
Wirkungsgrad
Abhängig von Spannungsdifferenz und Last
Spannungsregelung
Über Potentiometer
Ausgangstyp
Geregelte Gleichspannung
Topologie
Nicht isolierter Step-Down-Wandler
Abmessungen laut Anbieter
44 × 21 × 6 mm
Anschlussart
IN+ / IN− / OUT+ / OUT−
Wichtig: Der Ausgangsstrom von 3A ist ein Maximalwert. Für dauerhafte hohe Belastung muss die Wärmeentwicklung berücksichtigt werden.
Die Ausgangsspannung muss unterhalb der Eingangsspannung liegen. Da der Wandler eine gewisse Spannungsreserve benötigt, kann er nicht bei jeder Eingangsspannung den gesamten angegebenen Ausgangsspannungsbereich bereitstellen.
Funktionsweise des LM2596 Step-Down-Wandlers
Der LM2596S reduziert eine höhere Gleichspannung auf einen niedrigeren, einstellbaren Spannungswert.
Die Spannungswandlung erfolgt durch schnelles Schalten eines internen Leistungstransistors und die Energiespeicherung in einer Induktivität.
Dadurch arbeitet das Modul typischerweise effizienter als ein linearer Spannungsregler, insbesondere bei größeren Spannungsunterschieden.
Typische Spannungsumwandlungen
Eingangsspannung
Ausgangsspannung
Anwendung
12V DC
5V DC
Arduino und USB-Elektronik
12V DC
3,3V DC
Mikrocontroller und Sensoren
24V DC
12V DC
12V-Elektronik
24V DC
5V DC
Steuerungen und Sensormodule
9V DC
5V DC
Elektronikprojekte
7,4V Akku
5V DC
Mobile Stromversorgung
Die Beispiele setzen eine ausreichend hohe Eingangsspannung sowie eine geeignete Stromversorgung voraus.
Anschlussbelegung
Anschluss
Funktion
IN+
Positive Eingangsspannung
IN−
Negative Eingangsspannung / Masse
OUT+
Positive Ausgangsspannung
OUT−
Negative Ausgangsspannung / Masse
Das Modul verfügt über einen gemeinsamen Massebezug zwischen Eingang und Ausgang und besitzt keine galvanische Trennung.
Ausgangsspannung einstellen
Geeignete DC-Spannungsquelle an IN+ und IN− anschließen.
Multimeter mit OUT+ und OUT− verbinden.
Potentiometer vorsichtig drehen.
Gewünschte Ausgangsspannung am Multimeter kontrollieren.
Erst danach den Verbraucher anschließen.
Ausgangsspannung unter Last erneut überprüfen.
Hinweis: Bei einem mehrgängigen Potentiometer können mehrere Umdrehungen erforderlich sein, bis sich die Ausgangsspannung merklich verändert.
Belastbarkeit und Kühlung
Der LM2596S ist für einen maximalen Ausgangsstrom von 3A ausgelegt.
Die tatsächlich dauerhaft nutzbare Stromstärke hängt unter anderem von folgenden Faktoren ab:
Eingangsspannung
Ausgangsspannung
Spannungsdifferenz
Umgebungstemperatur
Luftzirkulation
Leiterplattenaufbau und Wärmeableitung
Bei höheren Lasten oder größeren Spannungsdifferenzen kann eine zusätzliche Kühlung erforderlich sein.
Für einen zuverlässigen Dauerbetrieb empfiehlt sich eine ausreichende Leistungsreserve.
LM2596 vs. XL6009 – Unterschied
Eigenschaft
LM2596S
XL6009
Wandlertyp
Step-Down (Buck)
Step-Up (Boost)
Funktion
Spannung reduzieren
Spannung erhöhen
Eingangsspannung
3,2–35V laut Modulangebot
4–32V
Ausgangsspannung
1,25–30V
5–35V
Stromangabe
Bis 3A Ausgangsstrom
Bis 4A Schaltstrom
Schaltfrequenz
Ca. 150 kHz
Ca. 400 kHz
Typische Anwendung
12V auf 5V
5V auf 12V
LM2596S: Die richtige Wahl, wenn eine vorhandene Gleichspannung reduziert werden soll.
XL6009: Geeignet, wenn eine vorhandene Gleichspannung auf einen höheren Wert angehoben werden soll.
Typische Anwendungen
Arduino- und ESP32-Stromversorgung
Raspberry-Pi-Projekte mit geeigneter 5V-Versorgung
Sensor- und Messsysteme
Industrielle Steuerungstechnik
12V-auf-5V-Spannungsversorgung
24V-auf-12V-Spannungsversorgung
LED-Elektronik mit geeigneter Strombegrenzung
DIY-Elektronik
Batteriebetriebene Geräte
Labor- und Testaufbauten
Prototypenentwicklung
Wichtige Sicherheitshinweise
Ausschließlich für Gleichspannung (DC) geeignet.
Das Modul ist ein Step-Down-Wandler und kann die Eingangsspannung nicht erhöhen.
Vor Anschluss des Verbrauchers die Ausgangsspannung einstellen und messen.
Eingangsspannung und Polarität beachten.
Den maximalen Ausgangsstrom von 3A nicht überschreiten.
Bei hoher Dauerlast auf ausreichende Kühlung achten.
Das Modul besitzt keine galvanische Trennung.
Nicht als eigenständiges Ladegerät für Lithium-Akkus verwenden.
Für leistungsstarke LEDs ohne zusätzliche Stromregelung nicht direkt geeignet.
Für empfindliche Elektronik gegebenenfalls zusätzliche Filterung vorsehen.
Lieferumfang
1 × LM2596S DC-DC Step-Down Spannungswandler Modul
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10K Doppel-Schiebepotentiometer Modul 117mm – Linearer 2-Kanal Schieberegler für Arduino, ESP32 und Audio Mixer
Produktbeschreibung
Das 10K Doppel-Schiebepotentiometer Modul ist ein linearer, analoger Schieberegler mit zwei Widerstandsbahnen zur präzisen Einstellung und Erfassung von Positionen, Spannungen und Steuerwerten.
Das Modul besitzt einen langen Schiebeweg und eignet sich besonders für elektronische Bedienpanels, Audio-Mixer, Mikrocontroller-Projekte, Simulatoren und individuelle Steuerungssysteme.
Dank der zwei getrennten 10-kΩ-Widerstandsbahnen können zwei analoge Signale gleichzeitig über einen gemeinsamen Schieber verändert werden. Dies ermöglicht beispielsweise die gemeinsame Steuerung zweier Audiokanäle oder die Erfassung einer Schieberposition über zwei separate Analogkanäle.
Die Leiterplatte besitzt eine Gesamtlänge von 117mm, eine Breite von 39mm und vier Befestigungsbohrungen.
Über die gekennzeichneten Anschlüsse kann das Modul einfach mit Arduino, ESP32, STM32 und anderen Mikrocontrollern verbunden werden.
Hauptmerkmale
10K lineares Doppel-Schiebepotentiometer
Zwei Widerstandsbahnen (Dual Track)
Nennwiderstand: 10kΩ pro Widerstandsbahn
Gemeinsamer mechanischer Schieber
Analoge, stufenlose Positionserfassung
Geeignet für Stereo- und Doppelkanal-Anwendungen
Anschlussmöglichkeit für Mikrocontroller-ADC
Betrieb als Spannungsteiler
Geeignet für 3,3V- und 5V-Logik bei passender Beschaltung
Lange Schiebebahn für feinfühlige Einstellung
Leiterplatte mit Befestigungsbohrungen
Kompakte und einfach integrierbare Baugruppe
Ideal für Audio-Mixer, Steuerpulte und DIY-Projekte
Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Lineares Schiebepotentiometer-Modul
Potentiometer-Typ
Doppelbahn / Dual Track
Nennwiderstand
10kΩ je Widerstandsbahn
Kennlinie
Linear
Anzahl Widerstandsbahnen
2
Anzahl Schieber
1
Ausgangssignal
Analoge, positionsabhängige Spannung
Versorgung bei Verwendung als Spannungsteiler
Typisch 3,3V oder 5V
Maximale angegebene Betriebsspannung
5V
Anschlusskennzeichnung
G, V, S1, S2 laut Modulbeschriftung
Leiterplattenlänge
117mm
Leiterplattenbreite
39mm
Gewicht
Ca. 45g
Angegebener Temperaturbereich
−55 bis +125°C
Montage
Leiterplatte mit vier Befestigungsbohrungen
Hinweis: Die Angaben zur maximalen Betriebsspannung und zum Temperaturbereich stammen aus der Produktbeschreibung. Für den Einsatz außerhalb üblicher Elektronik-Umgebungsbedingungen ist eine Bestätigung durch ein Herstellerdatenblatt erforderlich.
Doppelkanal – Zwei analoge Signale
Das Modul verfügt über zwei getrennte lineare Widerstandsbahnen.
Beide werden durch denselben mechanischen Schieber betätigt.
Dadurch können zwei analoge Signale gleichzeitig verändert werden.
Vorteile
Gleichzeitige Regelung zweier Signale
Geeignet für Stereo-Audioanwendungen
Zwei analoge Ausgangssignale
Ein gemeinsames Bedienelement
Platzsparende Integration in Steuerpanels
Bei der Verwendung mit einem Mikrocontroller können die beiden Signale über separate ADC-Eingänge erfasst werden.
Anschlussbelegung
Auf der Leiterplatte sind die Anschlüsse für die analoge Signalerfassung gekennzeichnet.
Anschluss
Funktion
G / GND
Masse
V / VCC
Versorgungsspannung
S1
Analoges Signal der ersten Widerstandsbahn
S2
Analoges Signal der zweiten Widerstandsbahn
Die tatsächliche Reihenfolge der Anschlüsse ist anhand des Aufdrucks auf der gelieferten Leiterplatte zu prüfen.
Anschluss an Arduino
Modul
Arduino
G
GND
V
5V
S1
A0
S2
A1
Die Schieberposition wird als analoger Spannungswert eingelesen.
Anschluss an ESP32
Modul
ESP32
G
GND
V
3,3V
S1
ADC-fähiger GPIO
S2
Zweiter ADC-fähiger GPIO
Wichtig: Bei Verwendung mit ESP32 sollte das Modul mit 3,3V betrieben werden, damit die Analogsignale die zulässige ADC-Eingangsspannung nicht überschreiten.
Funktionsweise als Spannungsteiler
Jede Widerstandsbahn kann als variabler Spannungsteiler verwendet werden.
Durch Verschieben des Reglers verändert sich das Verhältnis der Teilwiderstände und damit die Ausgangsspannung am Schleifer.
Beispiel bei 5V Versorgung
Schieberposition
Idealisierte Ausgangsspannung
0%
0V
25%
1,25V
50%
2,50V
75%
3,75V
100%
5,00V
Die tatsächliche Spannungsrichtung hängt von der Anschlussbelegung und der Bewegungsrichtung des Schiebers ab.
Die Werte gelten näherungsweise bei linearer Kennlinie und hochohmiger Belastung.
Verwendung als analoger Positionssensor
Das Modul kann nicht nur zur manuellen Einstellung von Werten, sondern auch als einfacher linearer Positionsgeber verwendet werden.
Der Mikrocontroller misst die Spannung am Schleiferausgang und berechnet daraus die relative Schieberposition.
Typische Funktionen:
Positionsvorgabe
Motor-Geschwindigkeitssteuerung
Servo-Positionssteuerung
Helligkeitsregelung
Lautstärkeregelung
Menü- und Parametersteuerung
Analoge Sollwertvorgabe
Simulator-Steuerachsen
Das Modul besitzt keine digitale Schnittstelle und benötigt für die elektronische Auswertung einen Analog-Digital-Wandler.
Vergleich: Einfaches vs. Doppel-Schiebepotentiometer
Eigenschaft
Einfaches Potentiometer
Doppel-Schiebepotentiometer
Widerstandsbahnen
1
2
Mechanische Schieber
1
1
Analoge Signale
1
2
Stereo-Anwendungen
Eingeschränkt
Geeignet
Zwei ADC-Eingänge
Nicht erforderlich
Möglich
Gemeinsame Regelung zweier Kanäle
Nein
Ja
Typische Anwendungen
Arduino- und ESP32-Projekte
Audio-Mixer und Stereo-Steuerungen
MIDI-Controller
DIY-Mischpulte
Flight-Simulator-Bedienpanels
Gaming-Controller
Lichtsteuerungen
Motor- und Servo-Steuerungen
Analoge Steuerpulte
Messtechnik
Elektronische Testaufbauten
Prototypenentwicklung
Individuelle Bedienoberflächen
Montage und Abmessungen
Das Modul besteht aus einem linearen Doppel-Schiebepotentiometer auf einer Leiterplatte.
Eigenschaft
Maß
Leiterplattenlänge
117mm
Leiterplattenbreite
39mm
Gewicht
Ca. 45g
Befestigung
Vier Montagebohrungen
Die Befestigungsbohrungen ermöglichen eine einfache Montage in Bedienpanels, Gehäusen oder auf Trägerplatten.
Hinweis: Die Gesamtlänge von 117mm entspricht der Leiterplattenlänge. Der tatsächliche mechanische Schiebeweg ist kürzer und wird nicht separat angegeben.
Wichtige Hinweise
Das Modul ist ein passives analoges Potentiometer und kein elektronischer Spannungsregler.
Es ist für Signal- und Steueranwendungen vorgesehen.
Nicht zur direkten Leistungsregelung größerer Verbraucher verwenden.
Die maximal angegebene Betriebsspannung von 5V beachten.
Bei ESP32-Anwendungen vorzugsweise 3,3V verwenden.
Die beiden Analogausgänge können über separate ADC-Eingänge ausgewertet werden.
Die tatsächliche Pinbelegung vor dem Anschluss prüfen.
Der nutzbare Schiebeweg ist nicht mit der Leiterplattenlänge identisch.
Die angegebene Temperaturbeständigkeit ist ohne Herstellerdatenblatt nicht unabhängig bestätigt.
Lieferumfang
1 × 10K Doppel-Schiebepotentiometer Modul, 117 × 39mm
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
15 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der kompakte 110-ml-Kraftstofftank wurde für RC- und Modellbauanwendungen entwickelt, bei denen wenig Bauraum zur Verfügung steht. Mit Abmessungen von nur 60 × 60 × 40 mm eignet sich der Tank hervorragend für RC-Jetmodelle, Modellboote, Fahrzeuge und individuelle DIY-Projekte.
Das robuste Metallgehäuse bietet eine stabile und langlebige Konstruktion. Eine integrierte Füllstandsanzeige ermöglicht die schnelle optische Kontrolle der vorhandenen Flüssigkeitsmenge.
Für den Anschluss an das Kraftstoff- bzw. Schlauchsystem verfügt der Tank über einen M5-Nippelanschluss.
Der Tank ist in Schwarz, Rot oder Blau erhältlich.
📦 Varianten
Variante
Farbe
Kapazität
Anschluss
Black
Schwarz
110 ml
M5
Red
Rot
110 ml
M5
Blue
Blau
110 ml
M5
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Mini Kraftstofftank / Flüssigkeitstank
Fassungsvermögen
110 ml
Material
Metall
Farben
Schwarz / Rot / Blau
Anschluss
M5 Nippelanschluss
Füllstandsanzeige
Ja
Abmessungen
ca. 60 × 60 × 40 mm
Bauform
Kompakt
Einsatzbereich
RC & Modellbau
⛽ Integrierte Füllstandsanzeige
Die integrierte Füllstandsanzeige ermöglicht eine schnelle Kontrolle des Tankinhalts.
Dadurch lässt sich vor und während des Betriebs einfacher erkennen, wie viel Flüssigkeit sich noch im Tank befindet.
Vorteile
Schnelle optische Füllstandskontrolle
Einfachere Kontrolle vor dem Start
Reduziert das Risiko eines unerwartet leeren Tanks
Praktisch bei eingebauten RC-Hydraulik- oder Kraftstoffsystemen
🔩 M5 Anschluss
Der Tank verfügt über einen M5-Anschluss für einen entsprechenden Schlauchnippel.
Dies ermöglicht eine kompakte Integration in RC-Systeme und erleichtert den Anschluss geeigneter Kraftstoff- oder Flüssigkeitsschläuche.
Anschluss
Spezifikation
Anschlussart
Nippel / Schlauchanschluss
Gewinde
M5
🚀 Vorteile
✔ Kompakte 110-ml-Bauform
✔ Robustes Metallgehäuse
✔ Integrierte Füllstandsanzeige
✔ M5-Anschluss
✔ Platzsparende Abmessungen
✔ Drei Farben verfügbar
✔ Ideal für individuelle Modellbauprojekte
✔ Einfache Integration in kleine Modelle
🎯 Einsatzbereiche
RC-Jetmodelle
Modellflugzeuge
RC-Boote
RC-Fahrzeuge
Modellbau
DIY-Projekte
Miniatur-Kraftstoffsysteme
Flüssigkeitsversorgungssysteme
Individuelle RC-Aufbauten
📐 Abmessungen
Maß
Größe
Länge
ca. 60 mm
Breite
ca. 60 mm
Höhe
ca. 40 mm
Volumen
110 ml
Durch die kompakte Bauform lässt sich der Tank auch in Modellen mit begrenztem Einbauraum installieren.
⚠️ Hinweise
Vor der Verwendung alle Anschlüsse auf festen Sitz und Dichtigkeit prüfen.
Nur mit Flüssigkeiten verwenden, die mit Tank, Dichtungen, Anschlüssen und Schläuchen materialverträglich sind.
Geeignete Schläuche und Anschlüsse entsprechend dem verwendeten Medium auswählen.
Tank vor mechanischer Beschädigung und übermäßiger Hitze schützen.
Vor dem Einsatz im Modell einen Dichtigkeitstest durchführen.
📦 Lieferumfang
1 × 110 ml Mini Tank
Farbe nach Auswahl: Schwarz / Rot / Blau
15 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung

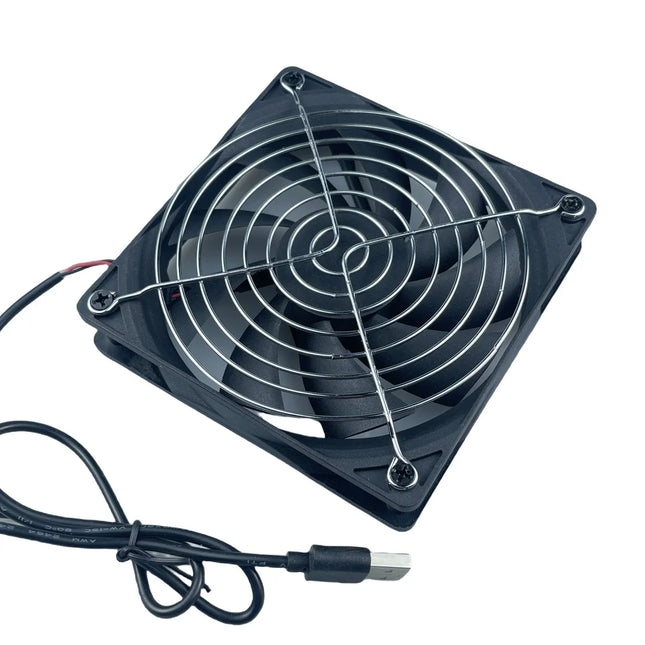

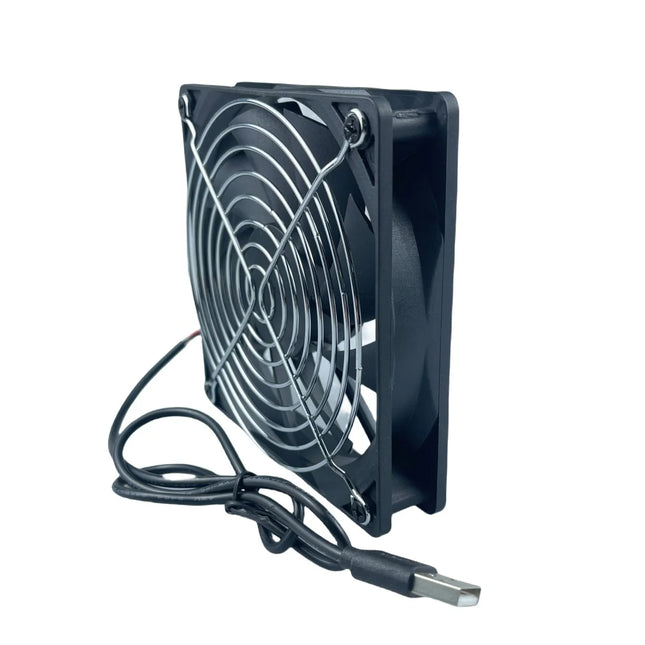

Der 12025 USB Axiallüfter ist ein großer und leiser 5V Kühlventilator zur aktiven Belüftung von Elektronik, Computern, Schaltschränken, Netzwerkgeräten und technischen Gehäusen.
Mit einer Größe von 120 × 120 × 25 mm bietet der Lüfter eine große Luftförderfläche bei einer vergleichsweise niedrigen Drehzahl von ca. 1300 U/min. Dadurch eignet er sich besonders für Anwendungen, bei denen eine kontinuierliche Kühlung bei möglichst geringer Geräuschentwicklung gewünscht ist.
Der Lüfter wird direkt über USB 5V versorgt und verfügt über ein ca. 1 m langes USB-Kabel. Ein Schutzgitter ist bereits enthalten und schützt den Lüfter vor unbeabsichtigtem Kontakt mit dem Rotor.
Das verwendete Öllager ist laut Hersteller für eine Lebensdauer von bis zu 40.000 Betriebsstunden ausgelegt.
⭐ Highlights
Großer 120-mm USB-Axiallüfter
Betrieb direkt mit DC 5V
Standard-Baugröße 12025
Abmessungen: 120 × 120 × 25 mm
Drehzahl: ca. 1300 RPM
Stromaufnahme: ca. 0,3 A
Geräuschpegel: ca. 24 dBA
Schutzgitter inklusive
Öllager
Bis zu 40.000 Stunden Lebensdauer laut Hersteller
Ca. 1 m USB-Kabel
Farbe: Schwarz
Ideal für leise Gehäusebelüftung
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
USB Axiallüfter / Kühlventilator
Modell / Baugröße
12025
Betriebsspannung
DC 5 V
Stromaufnahme
ca. 0,3 A
Leistungsaufnahme
ca. 1,5 W
Drehzahl
ca. 1300 U/min (RPM)
Geräuschpegel
ca. 24 dBA
Abmessungen
120 × 120 × 25 mm
Lagertyp
Öllager
Anschluss
USB
Kabellänge
ca. 1 m
Farbe
Schwarz
Schutzgitter
Ja, inklusive
Lebensdauer
bis zu 40.000 Stunden laut Hersteller
Lüftertyp
Axial
Versorgung
5V DC über USB
🌬️ Große 12025 Bauform
Die Bezeichnung 12025 beschreibt die Lüfterabmessungen:
120 mm × 120 mm × 25 mm
Die große 120-mm-Lüfterfläche ermöglicht eine effektive Luftzirkulation bereits bei einer relativ niedrigen Drehzahl von ca. 1300 RPM.
Dadurch ist dieser Lüfter besonders für größere Gehäuse und Anwendungen geeignet, bei denen ein größerer Bereich belüftet werden soll.
🔇 Leiser Betrieb – ca. 24 dBA
Mit einem angegebenen Geräuschpegel von nur ca. 24 dBA ist der 12025 besonders für Anwendungen interessant, bei denen ein möglichst leiser Dauerbetrieb gewünscht ist.
Typische Beispiele sind:
Arbeitsplatz-Elektronik
Computer
Netzwerkgeräte
Multimedia-Systeme
Elektronikgehäuse
Laborgeräte
Die tatsächliche Lautstärke kann abhängig von Einbau, Luftwiderstand, Gehäuse und Resonanzen variieren.
🛡️ Mit Schutzgitter
Im Lieferumfang ist ein passendes Lüfter-Schutzgitter enthalten.
Das Gitter reduziert das Risiko, dass Kabel oder andere größere Gegenstände versehentlich mit dem rotierenden Lüfterrad in Kontakt kommen.
Dies ist besonders praktisch bei offenen Elektronikaufbauten, DIY-Projekten und extern montierten Lüftern.
🔌 Einfache USB-Stromversorgung
Der Lüfter wird direkt über das ca. 1 Meter lange USB-Kabel mit Strom versorgt.
Geeignete Stromquellen sind beispielsweise:
USB-Netzteil
PC oder Notebook
Powerbank
USB-Hub mit Stromversorgung
5V USB-Stromversorgungsmodul
Embedded-System mit geeignetem USB-Ausgang
Die verwendete Stromquelle sollte mindestens 5 V / 0,3 A bereitstellen können.
⚙️ Eigenschaften
USB Plug & Play
5V DC Betrieb
Große 120-mm-Lüfterfläche
Niedrige Drehzahl
Geringe Leistungsaufnahme
Öllager
Schutzgitter inklusive
Ca. 1 m Anschlusskabel
Einfache Montage
Für kontinuierliche Belüftung geeignet
🎯 Einsatzbereiche
Ideal für:
PC- und Computer-Kühlung
Elektronikgehäuse
Schaltschränke
Mini-Server
Router und Netzwerkgeräte
Raspberry Pi Systeme
ESP32- und Arduino-Projekte
Netzteile
LED-Systeme
3D-Drucker
Steuerungsgehäuse
Ladegeräte
Laboraufbauten
ASIC-/Mining-Elektronik
DIY-Projekte
Gerätebelüftung
Kühlung von Elektronikkomponenten
⚠️ Hinweise
Nur mit einer geeigneten DC 5V USB-Stromversorgung betreiben.
Die Stromquelle sollte mindestens 0,3 A liefern können.
Lüftereinlass und Luftauslass nicht blockieren.
Das Schutzgitter ersetzt keinen vollständigen Berührungsschutz bei unsachgemäßer Verwendung.
Die Lebensdauer von 40.000 Stunden ist eine Herstellerangabe und kann abhängig von Temperatur, Staubbelastung und Betriebsbedingungen variieren.
Nicht für den ungeschützten Einsatz in nassen oder feuchten Umgebungen vorgesehen.
📦 Lieferumfang
1 × 12025 USB Axiallüfter DC 5V
1 × Schutzgitter
Farbe: SchwarzUSB-Kabellänge: ca. 1 m
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
3 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 12V / 24V Stepper Motor Controller ist ein kompakter PWM- und Puls-Signalgenerator zur Ansteuerung externer Schrittmotortreiber.
Das Modul erzeugt die für einen Stepper-Treiber benötigten PUL/CLK- und DIR-Steuersignale und ermöglicht damit eine einfache manuelle Steuerung von Drehzahl und Drehrichtung eines Schrittmotors.
Über den integrierten Drehregler kann die Ausgangsfrequenz und damit die Motordrehzahl komfortabel eingestellt werden. Zusätzlich stehen über Jumper verschiedene Frequenzbereiche zur Verfügung, wodurch sich das Modul sowohl für sehr langsame als auch für schnelle Bewegungen einsetzen lässt.
Ideal zum Aufbau einer einfachen Stand-alone-Schrittmotorsteuerung ohne Mikrocontroller, SPS oder PC.
Wichtig: Das Modul ist ein Signalgenerator und kein Schrittmotor-Leistungstreiber. Zum Betrieb eines Schrittmotors wird zusätzlich ein geeigneter Stepper Driver benötigt.
⭐ Highlights
Betrieb mit 12 V / 24 V DC
Manuelle Drehzahlregelung
Vorwärts-/Rückwärtssteuerung
PUL/CLK-Ausgang für Stepper-Treiber
DIR-Ausgang für Drehrichtung
Enable-Steuerung
Mehrere Frequenzbereiche wählbar
PWM-/Pulssignalerzeugung
Common-Anode und Common-Cathode Anschluss möglich
Kein Mikrocontroller erforderlich
Ideal für Testaufbauten und einfache Maschinensteuerungen
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Stepper Motor Pulse Generator
Funktion
Signalgenerator für Schrittmotortreiber
Versorgungsspannung
DC 12 V / 24 V
Ausgang
PWM / Puls
Drehzahlregelung
Ja, stufenlos
Drehrichtungssteuerung
Vorwärts / Rückwärts
Enable
Unterstützt
Pulssignal
PUL / PULS / CLK
Richtungssignal
DIR / CW / CCW
Enable-Signal
EN / ENA / FREE
Frequenzbereich
Mehrere Bereiche per Jumper
Anschlussart
Common Anode oder Common Cathode
Motoranschluss direkt
Nein
Externer Stepper Driver erforderlich
Ja
⚙️ Frequenzbereiche
Über die Jumper können unterschiedliche Ausgangsfrequenzbereiche gewählt werden.
Bereich
Frequenzbereich
High
ca. 5,4 kHz – 160 kHz
Medium
ca. 540 Hz – 16,6 kHz
Low
ca. 80 Hz – 2,4 kHz
Dadurch kann das Modul an unterschiedliche Motoren, Mikroschritt-Einstellungen und gewünschte Drehzahlbereiche angepasst werden.
Die tatsächliche erreichbare Motordrehzahl hängt zusätzlich vom verwendeten Schrittmotor, Stepper-Treiber, Versorgungsspannung und der eingestellten Mikroschrittauflösung ab.
🔄 Vorwärts- / Rückwärtssteuerung
Über das DIR-Signal kann die Drehrichtung des angeschlossenen Stepper-Treibers umgeschaltet werden.
Damit sind beispielsweise folgende Bewegungen möglich:
Vorwärtslauf
Rückwärtslauf
Links-/Rechtslauf
Auf-/Abbewegung
Ein-/Ausfahren eines Linearantriebs
🎚️ Drehzahlregelung
Die Drehzahl wird über die Frequenz des erzeugten Pulssignals bestimmt.
Niedrige Pulsfrequenz → niedrige Motordrehzahl
Hohe Pulsfrequenz → hohe Motordrehzahl
Mit dem integrierten Drehregler kann die Frequenz innerhalb des ausgewählten Bereichs stufenlos verändert werden.
🔌 Signalbezeichnungen
Je nach Hersteller des verwendeten Schrittmotortreibers können unterschiedliche Bezeichnungen verwendet werden.
Funktion
Mögliche Bezeichnungen
Enable
EN / ENA / FREE
Puls
PUL / PULS / CLK / STEP
Richtung
DIR / CW / CCW
Die Funktion ist grundsätzlich identisch, auch wenn die Beschriftung des Treibers abweicht.
🔧 Anschluss – Common Anode
Bei einem Stepper-Treiber mit gemeinsamer Anode werden die Plus-Anschlüsse gemeinsam verbunden.
Anschlussprinzip
Controller
Stepper Driver
Common / +
EN+ / PUL+ / DIR+
EN
EN−
PUL / CLK
PUL−
DIR
DIR−
EN+, PUL+ und DIR+ werden gemeinsam mit dem entsprechenden positiven Signalanschluss verbunden.
🔧 Anschluss – Common Cathode
Bei einem Stepper-Treiber mit gemeinsamer Kathode werden die Minus-Anschlüsse gemeinsam verbunden.
Anschlussprinzip
Controller
Stepper Driver
Common / −
EN− / PUL− / DIR−
EN
EN+
PUL / CLK
PUL+
DIR
DIR+
EN−, PUL− und DIR− werden gemeinsam mit dem entsprechenden negativen Signalanschluss verbunden.
🧱 Einfacher Systemaufbau
Für eine vollständige Schrittmotorsteuerung werden vier grundlegende Komponenten benötigt:
12/24V Signalgenerator → Stepper Driver → Schrittmotor
Zusätzlich wird eine geeignete DC-Stromversorgung benötigt.
Komponente
Aufgabe
Puls-Signalgenerator
Erzeugt STEP/PUL und DIR
Stepper Driver
Verstärkt die Signale und steuert die Motorwicklungen
Schrittmotor
Führt die Bewegung aus
DC-Netzteil
Versorgt das System mit Energie
Damit lässt sich eine einfache manuelle Bewegungssteuerung aufbauen, ohne einen Arduino oder eine SPS programmieren zu müssen.
🔌 Kompatible Stepper-Treiber
Das Modul kann mit zahlreichen Stepper-Treibern verwendet werden, sofern diese einen kompatiblen STEP/PUL + DIR Eingang besitzen, beispielsweise:
TB6600
DM542
DM556
DM860
ähnliche digitale Stepper Driver
industrielle PUL/DIR-Schrittmotortreiber
Vor dem Anschluss müssen die zulässigen Signalpegel des jeweiligen Treibers geprüft werden.
🚀 Vorteile
✔ Kein Programmieren erforderlich
✔ Direkte manuelle Drehzahlregelung
✔ Vorwärts- und Rückwärtslauf
✔ Große einstellbare Frequenzspanne
✔ Drei Frequenzbereiche
✔ Kompakter Aufbau
✔ Einfache Verdrahtung
✔ Für Common Anode und Common Cathode geeignet
✔ Ideal zum Testen von Schrittmotoren und Treibern
✔ Geeignet für Stand-alone-Steuerungen
🎯 Einsatzbereiche
Schrittmotor-Teststände
CNC-Projekte
Linearantriebe
Positioniertische
Vorschubantriebe
Drehteller
Fördertechnik
Dosieranlagen
Wickelmaschinen
Automatisierung
Maschinenbau
Robotik
DIY-Projekte
Laboraufbauten
Stepper-Driver-Funktionstests
💡 Typische Anwendung
Das Modul eignet sich besonders, wenn ein Schrittmotor einfach mit einstellbarer Geschwindigkeit betrieben werden soll, ohne dafür einen Mikrocontroller programmieren zu müssen.
Beispiel:
Netzteil → Pulscontroller → TB6600 → NEMA17/NEMA23 Schrittmotor
Der Controller bestimmt dabei Geschwindigkeit und Drehrichtung, während der externe Stepper-Treiber den erforderlichen Motorstrom bereitstellt.
⚠️ Wichtige Hinweise
Dieses Modul treibt keinen Schrittmotor direkt an.
Ein separater, zum Motor passender Schrittmotortreiber ist zwingend erforderlich.
Motorstrom und Motorversorgung werden am Stepper Driver eingestellt bzw. angeschlossen.
Vor dem Anschluss die Pinbelegung des verwendeten Treibers prüfen.
Common-Anode-/Common-Cathode-Verdrahtung entsprechend dem verwendeten Treiber auswählen.
Änderungen an der Verkabelung nur bei ausgeschalteter Stromversorgung durchführen.
Maximale Motordrehzahl hängt nicht allein von der eingestellten Pulsfrequenz ab.
📦 Lieferumfang
1 × 12V / 24V Stepper Motor PWM/Puls Signalgenerator Controller
3 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 12V LED-Kippschalter mit 20A Schaltstrom ist ein beleuchteter Ein/Aus-Schalter für Fahrzeuge, Boote, Maschinen, Steuerpanels und elektronische Projekte.
Der Schalter verfügt über eine SPST-Schaltfunktion (Single Pole Single Throw) mit zwei festen Schaltstellungen: ON und OFF. Der Schaltzustand bleibt nach der Betätigung erhalten, bis der Hebel erneut umgelegt wird.
Die integrierte 12V-LED-Beleuchtung sorgt für eine gut erkennbare Statusanzeige. Je nach Ausführung ist der Kippschalter in Rot, Grün, Blau oder Gelb erhältlich.
Durch die drei elektrischen Anschlüsse können die Schaltfunktion und die LED-Beleuchtung über eine gemeinsame 12V-Stromversorgung realisiert werden.
Mit einer angegebenen Kontaktbelastbarkeit von 20A bei 12V DC, einem 12mm-Montagegewinde und der kompakten Bauform eignet sich der Schalter für zahlreiche Anwendungen in der 12V-Fahrzeug- und Steuerungstechnik.
Hauptmerkmale
12V DC LED-Kippschalter mit ON/OFF-Funktion
Maximale Kontaktbelastbarkeit: 20A bei 12V DC laut Anbieter
SPST-Schaltkontakt
Zwei feste Schaltstellungen: ON / OFF
Drei elektrische Anschlüsse
Integrierte LED-Beleuchtung
Vier Farben erhältlich: Rot, Grün, Blau und Gelb
Transparenter, farbiger Schalterhebel
Mechanisch rastende Schaltfunktion
12mm-Montagegewinde
Kompakte Bauform
Geeignet für Fahrzeuge, Boote und 12V-Steuerungen
Einfache Montage in Bedienpanels und Gehäusen
Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Beleuchteter Kippschalter
Modellbezeichnung
ASW-14D / ASW-13D laut Anbieter
Schaltfunktion
ON / OFF
Kontaktkonfiguration
SPST
Schaltstellungen
2
Anzahl Anschlüsse
3
Nennspannung
12V DC
Maximale Kontaktbelastbarkeit
20A laut Anbieter
LED-Betriebsspannung
12V DC
LED-Farben
Rot, Grün, Blau, Gelb
Schalterbetätigung
Rastend
Montagegewinde
12mm
Abmessungen
Ca. 26 × 12 × 62mm
Gehäuse
Kunststoff
Anschlussart
Flachsteckkontakte
Anwendung
12V DC-Stromkreise
Wichtig: Die Angabe 20A ist die vom Anbieter genannte maximale Kontaktbelastbarkeit. Die zulässige Belastung hängt zusätzlich von der Lastart, den Leitungen, Steckverbindungen und den Betriebsbedingungen ab.
Verfügbare Varianten
Variante
LED-Farbe
Betriebsspannung
Rot
Rot
12V DC
Grün
Grün
12V DC
Blau
Blau
12V DC
Gelb
Gelb
12V DC
Alle vier Varianten besitzen die gleiche angegebene ON/OFF-Schaltfunktion.
SPST ON/OFF – Funktionsweise
Der Kippschalter besitzt einen einpoligen Schließerkontakt.
Schalterstellung
Schaltkontakt
Verbraucher
OFF
Offen
Ausgeschaltet
ON
Geschlossen
Eingeschaltet
Die Schaltstellung bleibt mechanisch erhalten, bis der Hebel erneut umgelegt wird.
Was bedeutet SPST?
SPST = Single Pole Single Throw
Der Schalter schaltet einen einzelnen Stromkreis ein oder aus.
Obwohl drei Anschlüsse vorhanden sind, handelt es sich nicht um einen SPDT-Wechselschalter. Der dritte Anschluss wird für die integrierte LED-Beleuchtung verwendet.
Anschlussbelegung – 3 Pins
Bei einem typischen beleuchteten 12V-SPST-Kippschalter werden die drei Anschlüsse folgendermaßen verwendet:
Anschluss
Funktion
+12V / Power
Positive Versorgungsspannung
ACC / LOAD
Geschalteter Ausgang zum Verbraucher
GND / Earth
Masseanschluss für die LED
Die tatsächliche Reihenfolge der drei Kontakte kann je nach Hersteller und Ausführung variieren.
Deshalb muss die Pinbelegung vor dem Anschluss anhand der Markierungen am Schalter oder durch eine geeignete Messung überprüft werden.
Typisches Anschlussprinzip
Positive 12V-Versorgung mit dem Eingang des Schalters verbinden.
Geschalteten Ausgang mit dem positiven Anschluss des Verbrauchers verbinden.
Negativen Anschluss des Verbrauchers mit Masse verbinden.
Masseanschluss der LED mit GND verbinden.
Bei der üblichen Beschaltung leuchtet die integrierte LED, wenn der Schalter eingeschaltet ist.
Die tatsächliche Beleuchtungsfunktion hängt von der internen Verschaltung der gelieferten Ausführung ab.
LED-Beleuchtung
Der transparente, farbige Schalterhebel ermöglicht eine gut sichtbare Beleuchtung.
Die LED kann beispielsweise als Betriebsanzeige verwendet werden.
Typische Farbzuordnung
LED-Farbe
Mögliche Anwendung
Rot
Warnung, aktive Funktion
Grün
Betrieb, Freigabe
Blau
Zusatzfunktion, Beleuchtung
Gelb
Hinweis, Sonderfunktion
Die Farbzuordnung kann entsprechend der gewünschten Anwendung frei gewählt werden.
Montage
Der Kippschalter ist für den Einbau in Bedienpanels und Gehäuse vorgesehen.
Montageschritte
Eine passende Montageöffnung für das 12mm-Gewinde herstellen.
Schalter von der Vorderseite einsetzen.
Mit der Befestigungsmutter sichern.
Anschlussleitungen mit geeigneten Flachsteckverbindern anschließen.
Schaltfunktion und LED-Beleuchtung überprüfen.
Abmessungen
Eigenschaft
Maß
Gesamtlänge
Ca. 62mm
Breite
Ca. 12mm
Tiefe laut Anbieter
Ca. 26mm
Montagegewinde
12mm
Die Maße sind Näherungswerte aus den Produktangaben.
Typische Anwendungen
Auto- und Fahrzeugelektronik
Boote und Yachten
Wohnmobile und Camper
12V-Zusatzbeleuchtung
LED-Lichtsteuerungen
Lüftersteuerungen
Pumpensteuerungen mit geeigneter Absicherung
Bedienpanels
Netzteile und Stromversorgungen
DIY-Elektronik
Prüfstände
Maschinensteuerungen
Individuelle 12V-Schaltboxen
Vorteile des beleuchteten Kippschalters
Der Schalter kombiniert die mechanische ON/OFF-Funktion mit einer optischen Anzeige.
Dadurch kann der Betriebszustand eines angeschlossenen Verbrauchers leichter erkannt werden.
Der farbige Hebel ermöglicht eine schnelle Unterscheidung mehrerer Schaltfunktionen, beispielsweise in einem Fahrzeug- oder Maschinenpanel.
Wichtige Sicherheitshinweise
Nur mit der vorgesehenen 12V-DC-Versorgung betreiben.
Die integrierte LED ist für 12V DC ausgelegt.
Die maximale Kontaktbelastbarkeit beträgt laut Anbieter 20A.
Bei induktiven Verbrauchern wie Motoren oder Pumpen können hohe Einschaltströme auftreten.
Bei größeren Lasten kann die Verwendung eines geeigneten Leistungsrelais erforderlich sein.
Stromkreise müssen passend abgesichert werden.
Leitungsquerschnitte und Flachsteckverbinder müssen für den tatsächlichen Strom geeignet sein.
Die Pinbelegung vor dem Anschluss prüfen.
Nicht ohne gesonderte Freigabe für 230V-Netzspannung verwenden.
Eine bestimmte IP-Schutzart ist nicht angegeben.
Der Schalter ist kein sicherheitsgerichteter Not-Aus-Schalter.
Lieferumfang
1 × 12V LED-Kippschalter 20A, 3-Pin, ON/OFF
LED-Farbe entsprechend der ausgewählten Variante.
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung
Das 12V DC Solenoid Lock ist ein kompaktes elektromagnetisches Verriegelungssystem mit einem 10 mm Hub und verlängertem Verriegelungsriegel. Es eignet sich ideal für elektronische Schließsysteme, Schränke, Automaten, Boxen, Zugangskontrollen sowie Arduino-, ESP32- und andere Automatisierungsprojekte.
Der integrierte Elektromagnet bewegt den Verriegelungsmechanismus elektrisch. Bei diesem Modell gilt:
Spannung EIN → Riegel fährt ausSpannung AUS → Riegel fährt zurück
Durch das robuste, vernickelte Metallgehäuse und die Kupferspule eignet sich das Schloss für zahlreiche DIY- und Steuerungsanwendungen.
⭐ Eigenschaften
Betrieb mit 12 V DC
10 mm Riegelhub
Verlängerter Verriegelungsriegel
Stromaufnahme: ca. 0,8 A
Leistung: ca. 9,6 W
Elektromagnetische Betätigung
Robustes Metallgehäuse
Spule aus Kupfer
Kompakte Bauform
Einfache elektrische Ansteuerung
Ideal für Mikrocontroller- und Automatisierungsprojekte
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Elektromagnetisches Schloss / Solenoid Lock
Nennspannung
DC 12 V
Nennstrom
0,8 A
Leistungsaufnahme
9,6 W
Hub des Riegels
10 mm
Anfangskraft
≤ 3 N
Einschaltdauer
< 3 Sekunden
Verhalten bei Spannung EIN
Riegel fährt aus
Verhalten bei Spannung AUS
Riegel fährt zurück
Spannungsfestigkeit Isolation
600 V AC / 1 s
Gewicht
ca. 160 g
Gehäusematerial
Eisen, vernickelt
Spulenmaterial
Reines Kupfer
Anschluss
Kabel mit Steckverbinder
⚡ Funktionsprinzip
Das Schloss arbeitet elektromagnetisch:
Zustand
Verriegelungsriegel
12 V eingeschaltet
Riegel fährt aus
12 V ausgeschaltet
Riegel fährt zurück
Dadurch lässt sich das Schloss beispielsweise über Relais, MOSFET, SPS oder eine entsprechende elektronische Steuerung betätigen.
⏱️ Wichtiger Hinweis zur Einschaltdauer
Die angegebene Power-on Time beträgt weniger als 3 Sekunden.
Das Magnetventil sollte daher nicht dauerhaft mit Spannung versorgt werden. Die 12-V-Spannung sollte nur kurzzeitig zur Betätigung angelegt werden, um eine übermäßige Erwärmung der Spule zu vermeiden.
🔌 Arduino / ESP32 Steuerung
Aufgrund der Stromaufnahme von ca. 0,8 A darf das Magnetschloss nicht direkt an einen GPIO-Ausgang eines Arduino, ESP32 oder Raspberry Pi angeschlossen werden.
Für eine elektronische Ansteuerung empfiehlt sich beispielsweise:
ESP32/Arduino → MOSFET oder Relais → 12V Solenoid Lock
Bei einer MOSFET-Schaltung sollte außerdem eine geeignete Freilaufdiode zum Schutz vor der induktiven Abschaltspannung vorgesehen werden.
🛠️ Typische Anwendungen
Elektronische Schlösser
Schrankverriegelungen
Elektronikgehäuse
Zugangskontrollsysteme
Automaten
Paket- und Aufbewahrungsboxen
DIY-Smart-Lock-Projekte
Arduino-Projekte
ESP32-Projekte
Raspberry-Pi-Steuerungen
Robotik
Maschinen und Automatisierung
⚠️ Hinweise
Nur mit 12 V DC betreiben.
Stromversorgung für mindestens 0,8 A dimensionieren.
Einschaltdauer von < 3 Sekunden beachten.
Nicht direkt über einen Mikrocontroller-GPIO betreiben.
Bei elektronischer Ansteuerung geeignete Schutzbeschaltung verwenden.
Vor dem Einbau Bewegungsrichtung des Riegels prüfen.
📦 Lieferumfang
1 × Elektronisches Solenoid Lock 12V DC mit 10 mm Hub
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung
Der Vibrationsmotor 2430 / 2838 ist ein kompakter elektrischer Massagemotor für Massagebetten, Massagesessel, Vibrationsplattformen sowie zahlreiche DIY- und Automatisierungsanwendungen.
Durch die integrierte Vibrationsmechanik erzeugt der Motor gleichmäßige mechanische Schwingungen, die beispielsweise für Massagefunktionen, Vibrationssysteme oder technische Anwendungen genutzt werden können.
Das Angebot umfasst zwei Motorgrößen (2430 und 2838) sowie unterschiedliche Spannungsvarianten.
Optional ist ein regelbares AC/DC-Netzteil mit EU-Stecker erhältlich. Damit lässt sich die Versorgungsspannung einstellen und die Vibrationsintensität beeinflussen.
⭐ Eigenschaften
Zwei Modelle: 2430 und 2838
Betriebsspannung: 12V oder 24V DC, je nach Variante
Drehzahl bis zu 5000 U/min
Kompakte Bauweise
Schwarzes Kunststoffgehäuse
Integrierter Vibrationsmotor
Anschlusskabel mit ca. 1 m Länge
DC-Hohlsteckeranschluss 5,5 × 2,1 mm (Buchse)
Einfache Integration in eigene Systeme
Optional mit regelbarem EU-Netzteil
Geeignet für Massage-, Vibrations- und DIY-Anwendungen
📊 Varianten im direkten Vergleich
Eigenschaft
2430
2838 – 12V
2838 – 24V
Modell
2430
2838
2838
Nennspannung
12V DC
12V DC
24V DC
Arbeitsstrom
0,35 A
0,4 A*
0,4 A*
Drehzahl
bis 4500 U/min
bis 5000 U/min
bis 5000 U/min
Angegebene Leistung
3 W
max. 6 W
max. 6 W
Länge
75 mm
93 mm
93 mm
Breite
50 mm
64 mm
64 mm
Höhe
29 mm
33 mm
33 mm
Gehäusematerial
Kunststoff
Kunststoff
Kunststoff
Farbe
Schwarz
Schwarz
Schwarz
Anschluss
DC 5,5 × 2,1 mm
DC 5,5 × 2,1 mm
DC 5,5 × 2,1 mm
Kabellänge
ca. 1 m
ca. 1 m
ca. 1 m
*Die Angaben zu Strom und Leistung sind Herstellerangaben. Insbesondere bei der 24V-Version sind die Werte vor einer verbindlichen Leistungsangabe zu prüfen, da 24V × 0,4A rechnerisch 9,6W ergeben.
🔧 Verfügbare Ausführungen
Die Vibrationsmotoren sind einzeln oder als Set mit passendem, regelbarem Netzteil erhältlich.
Variante
Motor
Netzteil
2430 – 12V
2430 / 12V
Ohne
2430 – 12V + Netzteil
2430 / 12V
Regelbar 3–12V / 3A
2838 – 12V
2838 / 12V
Ohne
2838 – 12V + Netzteil
2838 / 12V
Regelbar 3–12V / 3A
2838 – 24V
2838 / 24V
Ohne
2838 – 24V + Netzteil
2838 / 24V
Regelbar 3–24V / 3A
⚡ Optionales regelbares AC/DC-Netzteil
Mit dem optionalen Netzteil kann die Versorgungsspannung über einen integrierten Drehregler eingestellt werden.
Dadurch lässt sich die Vibrationsintensität des Motors innerhalb seines geeigneten Betriebsbereichs verändern.
Technische Daten Netzteil
Eigenschaft
12V-Netzteil
24V-Netzteil
Eingangsspannung
AC 100–240V
AC 100–240V
Frequenz
50/60 Hz
50/60 Hz
Ausgangsspannung
DC 3–12V
DC 3–24V
Maximaler Ausgangsstrom
3 A
3 A
Spannungsregelung
Einstellbar
Einstellbar
DC-Stecker
5,5 × 2,5 mm
5,5 × 2,5 mm
Polarität
Innen + / Außen −
Innen + / Außen −
Netzanschluss
EU-Stecker
EU-Stecker
Kabellänge
ca. 90 cm
ca. 90 cm
Hinweis: Die Netzteilstecker mit 5,5 × 2,5 mm sind für die Motorbuchsen mit 5,5 × 2,1 mm vorgesehen. Vor dem Betrieb muss ein sicherer elektrischer Kontakt gewährleistet sein. Bei unzureichendem Kontakt ist ein passender Adapter erforderlich.
🛠️ Typische Anwendungen
Massagebetten
Massagesessel
Vibrationsmassage
Vibrationsplattformen
DIY-Massagegeräte
Vibrationssysteme
Technische Versuchsaufbauten
Robotik und Modellbau
Automatisierungsprojekte
Vibrationsförderung und kleine mechanische Anwendungen
🔌 Anschluss und Bedienung
Variante ohne Netzteil:
Der Vibrationsmotor wird an eine geeignete Gleichspannungsversorgung angeschlossen.
Variante mit regelbarem Netzteil:
Netzteil mit dem Motor verbinden.
Spannungsregler zunächst auf einen niedrigen Wert einstellen.
Netzteil an eine geeignete Steckdose anschließen.
Spannung langsam erhöhen, bis die gewünschte Vibrationsintensität erreicht ist.
Die Nennspannung des Motors nicht überschreiten.
⚠️ Wichtige Hinweise
12V-Motoren dürfen nicht mit 24V betrieben werden.
Für die 24V-Motorvariante ist ein entsprechend geeignetes 24V-Netzteil erforderlich.
Das regelbare Netzteil darf nur innerhalb der zulässigen Betriebsparameter des Motors verwendet werden.
Bei reduzierter Spannung kann der Motor möglicherweise nicht zuverlässig anlaufen.
Die tatsächliche Vibrationsintensität hängt von Versorgungsspannung, Montage und mechanischer Belastung ab.
Für medizinische oder therapeutische Anwendungen ist eine entsprechende Eignung und Zulassung gesondert zu prüfen.
📦 Lieferumfang
Bei Auswahl „Ohne Netzteil“:
1 × Vibrationsmotor 2430 oder 2838 entsprechend der gewählten Variante
Bei Auswahl „Mit Netzteil“:
1 × Vibrationsmotor 2430 oder 2838 entsprechend der gewählten Variante
1 × regelbares AC/DC-Netzteil 3–12V oder 3–24V, passend zur gewählten Motorvariante
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 16mm Bicolor LED-Metalldrucktaster kombiniert einen mechanischen Ein/Aus-Schalter mit einer zweifarbigen LED-Beleuchtung in Rot und Grün.
Im Unterschied zu herkömmlichen LED-Drucktastern mit nur einer Leuchtfarbe kann dieser Schalter zwei unterschiedliche Betriebszustände durch einen Farbwechsel anzeigen.
Beispielsweise kann die LED im Ruhezustand rot leuchten und beim Betätigen des Tasters auf Grün wechseln. Durch eine entsprechende Verdrahtung lässt sich die Farbreihenfolge auch umkehren.
Der Drucktaster besitzt einen 7-poligen Anschluss mit einem mechanischen Wechslerkontakt (COM, NO, NC) und separaten Anschlüssen für die zweifarbige LED.
Das robuste Metallgehäuse eignet sich für Bedienpanels, Maschinensteuerungen, Fahrzeuge, Boote, Netzteile und elektronische DIY-Projekte.
Der Schalter ist wahlweise als Momentary (tastend) oder Latching (rastend) sowie für die LED-Spannungsbereiche 3–6V DC und 12–24V DC erhältlich.
Hauptmerkmale
16mm Bicolor LED-Drucktaster mit Metallgehäuse
Zweifarbige LED-Beleuchtung: Rot und Grün
Farbwechsel durch entsprechende Verdrahtung möglich
7-poliger Anschluss
Mechanischer Wechslerkontakt: COM, NO und NC
Zwei LED-Farbkanäle mit separaten Anschlüssen
LED-Spannungsvarianten: 3–6V oder 12–24V DC
Wahlweise tastende oder rastende Schaltfunktion
Runde Metallfront mit beleuchtetem LED-Ring
Einbaudurchmesser: 16mm
Spritzwassergeschützte Ausführung laut Anbieter
Geeignet für Statusanzeigen, Start-/Stop-Funktionen und Steuerpanels
Kompakte Bauform für den Schalttafeleinbau
Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Zweifarbiger LED-Drucktaster
Bauform
Runder Metalldrucktaster
Einbaudurchmesser
16mm
LED-Farben
Rot und Grün
LED-Anzeige
Zweifarbiger Leuchtring
LED-Spannungsvariante 1
DC 3–6V
LED-Spannungsvariante 2
DC 12–24V
Schaltfunktionen
Momentary / Latching
Kontaktart
Wechslerkontakt
Schaltkontakte
COM, NO, NC
Anschlussanzahl
7 Pins
Gewinde
M16 × 0,75
Gewindelänge laut Zeichnung
Ca. 16mm
Gesamtlänge laut Zeichnung
Ca. 35mm
Länge bis Anschlusskörper
Ca. 28,2mm
Frontdurchmesser laut Zeichnung
Ca. 17,8mm
Gehäusematerial
Metall
Montage
Schalttafeleinbau
Schutzart
Nicht konkret angegeben
Maximale Kontaktbelastbarkeit
Nicht angegeben
Die angegebenen LED-Spannungen gelten ausschließlich für die Beleuchtung. Die zulässige elektrische Belastung der mechanischen Schaltkontakte muss separat berücksichtigt werden.
Verfügbare Varianten
LED-Farbe
LED-Spannung
Schaltfunktion
Rot / Grün
3–6V DC
Momentary – tastend
Rot / Grün
3–6V DC
Latching – rastend
Rot / Grün
12–24V DC
Momentary – tastend
Rot / Grün
12–24V DC
Latching – rastend
Insgesamt 4 Produktvarianten.
Zweifarbige LED – Rot und Grün
Die integrierte Bicolor-LED ermöglicht die Anzeige unterschiedlicher Betriebszustände.
Beispiel 1 – Rot im Ruhezustand, Grün bei Betätigung
Ruhezustand: LED leuchtet Rot.
Taster betätigt: LED wechselt auf Grün.
Bei der tastenden Ausführung wechselt die Anzeige nach dem Loslassen wieder auf Rot.
Bei der rastenden Ausführung bleibt der neue Schaltzustand bis zur nächsten Betätigung erhalten.
Beispiel 2 – Grün im Ruhezustand, Rot bei Betätigung
Durch eine andere Verdrahtung kann die Anzeige umgekehrt werden.
Ruhezustand: LED leuchtet Grün.
Taster betätigt: LED wechselt auf Rot.
Dadurch lässt sich der Drucktaster flexibel als Betriebs-, Bereitschafts- oder Warnanzeige verwenden.
Hinweis: Der Farbwechsel wird durch die elektrische Beschaltung realisiert. Der Schalter besitzt keine automatisch programmierte Farbwechselsteuerung.
Momentary vs. Latching
Momentary – Tastend / Selbstrückstellend
Der Kontaktzustand verändert sich nur, solange der Taster gedrückt wird.
Nach dem Loslassen kehrt der Taster automatisch in seine Ausgangsstellung zurück.
Geeignet für:
Start- und Stoppsignale
Reset-Funktionen
Impulssteuerungen
Mikrocontroller-Eingänge
Menübedienung
Latching – Rastend / Selbsthaltend
Beim ersten Drücken wechselt der Schalter seinen Zustand und bleibt eingerastet.
Beim erneuten Drücken kehrt er in die ursprüngliche Stellung zurück.
Geeignet für:
Ein/Aus-Schalter
Betriebsartenumschaltung
Dauerhafte Aktivierung von Steuerfunktionen
Gerätebedienung
Anschlussbelegung – 7 Pins
Der Schalter besitzt drei mechanische Schaltkontakte und vier LED-Anschlüsse.
Anschlussgruppe
Funktion
C / COM
Gemeinsamer mechanischer Schaltkontakt
NO
Normally Open – Schließer
NC
Normally Closed – Öffner
LED Rot + / −
Versorgung des roten LED-Kanals
LED Grün + / −
Versorgung des grünen LED-Kanals
Die tatsächliche Zuordnung der vier LED-Pins ist anhand der Kennzeichnung am gelieferten Schalter zu prüfen.
Bedeutung von COM, NO und NC
Kontaktpaar
Nicht betätigt, Momentary
Betätigt
COM – NO
Offen
Geschlossen
COM – NC
Geschlossen
Offen
Bei der rastenden Ausführung bleibt der jeweilige Schaltzustand nach dem Loslassen bestehen.
Verdrahtung für automatischen Farbwechsel
Mit dem integrierten Wechslerkontakt können die beiden LED-Farben abhängig von der Schalterstellung angesteuert werden.
Rot → Grün
Versorgungsspannung Plus mit COM verbinden.
NC mit dem positiven Anschluss der roten LED verbinden.
NO mit dem positiven Anschluss der grünen LED verbinden.
Die negativen LED-Anschlüsse mit dem Minuspol der Versorgung verbinden.
Damit leuchtet im Ruhezustand Rot und bei Betätigung Grün.
Grün → Rot
Für die umgekehrte Farbreihenfolge werden die positiven LED-Anschlüsse an NO und NC vertauscht.
Damit leuchtet im Ruhezustand Grün und bei Betätigung Rot.
Wichtig: Die Schaltung setzt voraus, dass die LED-Anschlüsse entsprechend der konkreten Schalterversion identifiziert wurden und die Versorgungsspannung zur gewählten LED-Variante passt.
Verwendung mit Arduino und ESP32
Der mechanische Schaltkontakt kann als digitaler Eingang verwendet werden.
Beispielsweise wird COM mit GND und NO mit einem GPIO-Eingang verbunden, der über einen Pull-up-Widerstand auf HIGH gehalten wird.
Die beiden LED-Farben können bei geeigneter Beschaltung separat über Mikrocontroller-Ausgänge gesteuert werden.
Dadurch sind auch softwaregesteuerte Statusanzeigen möglich.
Typische Funktionen:
Rot: Fehler oder Stopp
Grün: Betrieb oder Freigabe
Farbwechsel bei Tastendruck
Anzeige von Relaiszuständen
Statusanzeige von IoT-Geräten
Bedienung von Maschinen und Steuerungen
Bei der LED-Ansteuerung müssen Strombedarf und Spannung der jeweiligen Variante berücksichtigt werden. Gegebenenfalls sind geeignete Transistor-Treiber erforderlich.
Abmessungen und Montage
Maß
Wert laut Zeichnung
Montagegewinde
M16 × 0,75
Einbaudurchmesser
16mm
Gewindelänge
Ca. 16mm
Gesamtlänge
Ca. 35mm
Länge bis Anschlusskörper
Ca. 28,2mm
Frontdurchmesser
Ca. 17,8mm
Die Montage erfolgt durch Einsetzen in eine passende 16mm-Bohrung und anschließendes Befestigen mit der Gewindemutter.
Typische Anwendungen
Maschinensteuerungen
Start-/Stop-Bedienpanels
CNC-Maschinen
Arduino- und ESP32-Projekte
Netzteile und Laborgeräte
Fahrzeug- und Bootselektronik
Smart-Home-Systeme
Prüfstände
Automatisierungstechnik
DIY-Elektronik
Simulator- und Gaming-Panels
Individuelle Steuergeräte
Wichtige Hinweise
Die LED-Spannungsvariante muss zur Versorgungsspannung passen.
Die 3–6V-Version darf nicht direkt mit 12V oder 24V betrieben werden.
Die mechanischen Schaltkontakte sind elektrisch von den LED-Anschlüssen zu unterscheiden.
Die maximale Kontaktbelastbarkeit ist in den vorliegenden Daten nicht angegeben.
Der Schalter sollte ohne entsprechende Freigabe nicht direkt für hohe Lastströme oder Netzspannung verwendet werden.
Die genaue Pinbelegung vor dem Anschluss überprüfen.
Eine bestimmte IP-Schutzklasse ist nicht nachgewiesen.
Der Taster ist kein zertifizierter Not-Aus-Schalter.
Lieferumfang
1 × 16mm Bicolor LED-Metalldrucktaster Rot/Grün, 7-Pin
Spannungsbereich und Schaltfunktion entsprechend der ausgewählten Variante.
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
8 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
250 ml RC Edelstahl Kraftstoff- & Hydrauliktank mit Ölstandsanzeige
Mit Saugschlauch-Anschlüssen – Für Benzin/Methanol Motoren & RC-Bagger
Der 250 ml Edelstahl-Tank ist ein vielseitiger RC-Modellbau-Tank, der sowohl für Benzin- und Methanolmotoren als auch als Hydrauliktank in RC-Baumaschinen genutzt werden kann. Die robusten Edelstahlwände sorgen für Langlebigkeit, während das integrierte Sichtfenster den Füllstand jederzeit anzeigt.
Besonderheit: Die Anschlüsse sind mit innenliegenden Schläuchen ausgestattet, die von oben bis in die Tiefe reichen und so ein sauberes Ansaugen von Kraftstoff oder Hydrauliköl ermöglichen.
✅ Eigenschaften
Kapazität: 250 ml
Material: Edelstahl, beständig gegen Benzin & Methanol
Öl-/Kraftstoffanzeige: integriertes Sichtfenster
Anschlüsse: mit innenliegenden Saugschläuchen bis zum Tankboden
Einsatz:
Kraftstofftank für RC-Autos, Flugzeuge & Boote (Benzin/Methanol)
Hydrauliktank für RC-Bagger & Baumaschinen
Zielgruppe: RC-Modellbauer & DIY-Projekte (empfohlen ab 14 Jahren)
Lieferumfang:
1 x Stück
8 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 25KG / 35KG High Torque Digital Servo wurde für anspruchsvolle RC-, Robotik- und Industrieanwendungen entwickelt. Dank seines robusten Metallgetriebes, der digitalen PWM-Steuerung, der doppelten Kugellagerung (2BB) und des spritzwassergeschützten Gehäuses bietet er eine hohe Stellkraft, präzise Positionierung und eine lange Lebensdauer.
Je nach Variante ist der Servo als 180°, 270° oder 360° erhältlich.
Die 180°- und 270°-Versionen sind klassische Positionsservos, während die 360°-Version als kontinuierlich rotierender Servo arbeitet und sich über Richtung und Geschwindigkeit steuern lässt.
Ideal für RC Cars, Crawler, Boote, Flugzeuge, Roboterarme, Automatisierung, Arduino-, ESP32- und Raspberry Pi-Projekte.
📦 Varianten
Variante
Drehmoment
Bewegungsart
Beschreibung
25KG – 180°
bis 26,8 kg·cm
Positionsservo
Standard-Servo mit präziser Winkelsteuerung
25KG – 270°
bis 26,8 kg·cm
Positionsservo
Erweiterter Stellbereich für größere Bewegungen
25KG – 360°
bis 26,8 kg·cm
Kontinuierliche Rotation
Richtung und Geschwindigkeit per PWM
35KG – 180°
bis 35,5 kg·cm
Positionsservo
Maximale Kraft für hohe Lasten
35KG – 270°
bis 35,5 kg·cm
Positionsservo
Großer Stellwinkel mit hohem Drehmoment
35KG – 360°
bis 35,5 kg·cm
Kontinuierliche Rotation
Leistungsstarker Dauerrotationsservo
📊 Technische Daten
Eigenschaft
25KG Servo
35KG Servo
Betriebsspannung
4,8–7,2 V DC
4,0–8,4 V DC
Drehmoment
23,5–26,8 kg·cm
28,8 kg·cm (6 V)35,5 kg·cm (7,4 V)
Geschwindigkeit
0,18 s/60° (4,8 V)0,14 s/60° (7,2 V)
0,238 s/60° (6 V)0,192 s/60° (7,4 V)
Leerlaufstrom
140–200 mA
150–180 mA
Blockierstrom
2,6–3,4 A
3,2–3,9 A
Nennstrom
—
1,0–1,2 A
Steuerung
Digital PWM
Digital PWM
PWM-Bereich
500–2500 µs
500–2500 µs
Neutralposition
1500 µs
1500 µs
Totband
5 µs
≤4 µs
Lager
2 Kugellager (2BB)
2 Kugellager (2BB)
Getriebe
Vollmetall
Vollmetall
Motor
Kohlebürstenmotor
Kohlebürstenmotor
Abtriebsverzahnung
25T
25T
Steckertyp
JR
JR
Kabellänge
ca. 320 mm
ca. 260 mm
Gewicht
ca. 56 g
ca. 62 g
Abmessungen
ca. 40 × 20,5 × 40,5 mm
ca. 40,5 × 20,2 × 40,3 mm
Schutz
Spritzwassergeschützt
Spritzwassergeschützt
🔄 Unterschied zwischen 180°, 270° und 360°
Ausführung
Funktion
Geeignet für
180° Positionsservo
Präzise Positionierung zwischen ca. 0° und 180°
Lenkung, Klappen, Fahrwerke, Robotergelenke
270° Positionsservo
Erweiterter Stellbereich bis ca. 270°
Robotik, Greifer, Schwenkmechanismen
360° Servo
Kontinuierliche Rotation ohne Endanschlag
Räder, Förderbänder, Drehteller, Antriebe
Hinweis: Die 360°-Version ist kein Positionsservo. Sie dreht kontinuierlich nach links oder rechts. Das PWM-Signal steuert Drehrichtung und Geschwindigkeit, nicht den Winkel.
🔌 Anschlussbelegung
Kabelfarbe
Funktion
Braun
GND (Minus)
Rot
Versorgung (+4,8–8,4 V)
Orange
PWM-Steuersignal
⚙️ Eigenschaften
Digitales Hochleistungsservo
Wahlweise 180°, 270° oder 360°
Hohes Drehmoment bis 35,5 kg·cm
Präzise digitale PWM-Steuerung
Vollmetallgetriebe
Doppelte Kugellagerung (2BB)
25T Standard-Abtriebsverzahnung
Spritzwassergeschütztes Gehäuse
Hohe Belastbarkeit
JR-Stecker
Kompatibel mit nahezu allen RC-Systemen
🚀 Vorteile
✔ Extrem hohes Drehmoment
✔ Robustes Metallgetriebe
✔ Digitale PWM-Steuerung
✔ Sehr präzise Positionierung
✔ Hohe Stellkraft
✔ Lange Lebensdauer
✔ Wassergeschützte Ausführung
✔ Ideal für anspruchsvolle Anwendungen
🎯 Einsatzbereiche
RC Cars
RC Crawler
RC Trucks
RC Boote
RC Flugzeuge
Hubschrauber
Robotik
Roboterarme
Greifsysteme
Automatisierung
Arduino
ESP32
Raspberry Pi
DIY-Projekte
Industrieanwendungen
⚡ Empfohlene Stromversorgung
Da der Servo kurzzeitig bis zu 3,9 A aufnehmen kann, empfiehlt sich:
Externes BEC oder Servo-Netzteil
Gemeinsame Masse (GND) mit dem Controller
Ausreichend dimensionierte Spannungsversorgung
Keine Versorgung direkt über Arduino oder ESP32
⚠️ Hinweise
Vor dem Kauf gewünschte Variante (25KG oder 35KG sowie 180°, 270° oder 360°) auswählen.
180° und 270° sind Positionsservos.
360° ist ein Servo mit kontinuierlicher Rotation.
Dauerhaftes Blockieren (Stall) vermeiden.
Wassergeschützt, jedoch nicht für dauerhaftes Untertauchen geeignet.
📦 Lieferumfang
1 × High Torque Digital Servo (Variante nach Auswahl)
1 × Servohebel-Set
1 × Befestigungsschrauben-Set
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 25T Aluminium Servo Horn ist ein robuster Servohebel für ausgewählte Traxxas Maxx, WideMaxx und Maxx Slash RC-Modelle.
Er wird aus hochwertigem 6061-T6 Aluminium gefertigt und ersetzt das entsprechende Originalteil Traxxas 8947. Gegenüber einem Kunststoff-Servoarm bietet die Aluminiumkonstruktion eine höhere Steifigkeit und Belastbarkeit und sorgt für eine direkte Kraftübertragung vom Lenkservo auf die Lenkmechanik.
Diese Ausführung wird ausschließlich in Schwarz angeboten.
⭐ Highlights
25T Servo-Verzahnung
Farbe: Schwarz
Hochfestes 6061-T6 Aluminium
Ersatz / Upgrade für Originalteil 8947
Für Traxxas Maxx & Maxx Slash
Robuste CNC-Aluminiumkonstruktion
Hohe Steifigkeit
Präzise Kraftübertragung
Ideal für stark belastete RC-Lenkungen
Befestigungsschrauben inklusive
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Servo Horn / Servohebel
Verzahnung
25T
Material
6061-T6 Aluminiumlegierung
Farbe
Schwarz
Verwendung
Lenkservo
Original-Teilenummer
8947
Einbauposition
Servobereich / Lenkung
Funktion
Übertragung der Servobewegung auf die Lenkung
Fahrzeugtyp
RC Monster Truck / RC Short Course Truck
Maßstab
1:10 / 1:8 je nach Modell
🚙 Kompatible Traxxas Modelle
Modell
Modellnummer
Kompatibilität
Traxxas Maxx 1.0 4WD Monster Truck
89076-4
✓
Traxxas Maxx WideMaxx 2.0 Monster Truck
89086-4
✓
Traxxas Maxx Slash 6S
102076-4
✓
⚙️ 25T Servo Spline
Der Servoarm verfügt über eine 25-Zahn-Verzahnung (25T).
Diese sorgt für eine formschlüssige Verbindung zwischen Servo-Ausgangswelle und Servo Horn und ermöglicht eine zuverlässige Übertragung der Servokraft.
Wichtig: Bei Verwendung mit einem anderen als dem serienmäßigen Servo muss geprüft werden, ob dieser ebenfalls über eine 25T-Ausgangswelle verfügt.
🔩 6061-T6 Aluminium
Der Servohebel besteht aus einer leichten und gleichzeitig hochfesten 6061-T6 Aluminiumlegierung.
Vorteile
✔ Höhere Steifigkeit als Kunststoff
✔ Gute mechanische Belastbarkeit
✔ Geringes Gewicht
✔ Robuste Konstruktion
✔ Präzise Kraftübertragung
✔ Geeignet für leistungsstarke Lenkservos
✔ Lange Lebensdauer
🔄 Ersatz für Traxxas 8947
Der Servo Horn eignet sich als Upgrade bzw. Ersatz für:
Original Part No. 8947
Die Einbauposition befindet sich im Servobereich der Lenkung.
Seine Hauptfunktion besteht darin, die Drehbewegung des Lenkservos zuverlässig auf das Lenkgestänge zu übertragen und damit eine präzise Lenkbewegung zu ermöglichen.
🛞 Ideal für leistungsstarke RC-Lenkungen
Gerade bei schweren und leistungsstarken RC-Fahrzeugen wirken beim Fahren im Gelände hohe Kräfte auf die Lenkmechanik.
Ein Aluminium-Servoarm bietet hier eine stabile Verbindung zwischen Servo und Lenkgestänge.
Geeignet für:
Offroad-Fahrten
Monster Trucks
Maxx / WideMaxx Umbauten
Maxx Slash
stärkere Lenkservos
Reparaturen
Tuning-Projekte
🚀 Vorteile
✔ Passend für ausgewählte Traxxas Maxx Modelle
✔ 25T-Verzahnung
✔ 6061-T6 Aluminium
✔ Farbe Schwarz
✔ Ersatz für Teil 8947
✔ Hohe Festigkeit
✔ Präzise Lenkübertragung
✔ Gute Verschleißfestigkeit
✔ Upgrade gegenüber Kunststoffausführungen
✔ Befestigungsmaterial inklusive
⚠️ Kompatibilitätshinweis
Bitte vor der Bestellung Fahrzeugmodell und Servo-Verzahnung prüfen.
Besonders bei nachgerüsteten Servos ist die 25T-Verzahnung entscheidend. Ein mechanisch passender Servo mit einer anderen Spline-Zahl ist nicht mit diesem Servo Horn kompatibel.
📦 Lieferumfang
1 × 25T Aluminium Servo Horn – Schwarz
1 × Edelstahl Zylinderkopfschraube M3 × 12 mm
1 × Edelstahl Rundkopfschraube M3 × 14 mm
2 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 28T Aluminium Servoarm für Axial SCX30 K10 ist ein hochwertiges Upgrade- und Ersatzteil für den originalen Kunststoff-Servohebel.
Gefertigt aus hochfester 7075-T6 Aluminiumlegierung, bietet der Servoarm eine deutlich robustere und verwindungssteifere Konstruktion für die Lenkmechanik des RC-Modells.
Der Servohebel verfügt über eine 28T-Verzahnung und wurde als direkter Ersatz für den originalen Kunststoff-Servoarm AXI-3755 entwickelt. Dadurch eignet er sich ideal für Reparaturen, Tuning und den Aufbau eines belastbareren Lenksystems.
⭐ Highlights
Speziell für Axial SCX30 K10
28T Servo-Verzahnung
Hochfestes 7075-T6 Aluminium
CNC-gefertigte Metallausführung
Direkter Ersatz für AXI-3755
Höhere Steifigkeit als Kunststoff
Präzise Kraftübertragung
Ideal als Lenkungs-Upgrade
Für ausgewählte Axial SCX30 Modelle
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Servoarm / Servo Horn
Modellbezeichnung
SCX30/28TSH
Verzahnung
28T
Zähnezahl
28 Zähne
Material
7075-T6 Aluminiumlegierung
Ausführung
Aluminium Upgrade
Verwendung
Lenkservo / Servoanlenkung
Ersatz für
AXI-3755 Kunststoff-Servoarm
Modellserie
Axial SCX30
Maßstab
1:30
Montage
Direkter Austausch des kompatiblen Originalteils
🔩 7075-T6 Aluminium
Der Servoarm wird aus 7075-T6 Aluminiumlegierung gefertigt.
Dieses Material zeichnet sich durch eine hohe Festigkeit aus und wird häufig für mechanisch beanspruchte Komponenten verwendet.
Vorteile gegenüber einem Kunststoff-Servoarm
✔ Höhere Steifigkeit
✔ Verbesserte Belastbarkeit
✔ Geringere Verformung unter Last
✔ Präzisere Übertragung der Servobewegung
✔ Robuste Metallkonstruktion
✔ Ideal als langlebiges Upgrade
⚙️ 28T Servo-Verzahnung
Der Servoarm verfügt über eine 28-Zahn-Verzahnung (28T).
Die Verzahnung verbindet den Servoarm formschlüssig mit der Ausgangswelle des kompatiblen Servos und überträgt dessen Drehbewegung auf die Lenkmechanik.
Wichtig
28T ist nicht mit 25T, 23T oder anderen Servo-Splines kompatibel.
Vor der Verwendung mit einem anderen Servo muss daher unbedingt geprüft werden, ob dessen Ausgangswelle ebenfalls eine 28T-Verzahnung besitzt.
🔄 Direkter Ersatz für AXI-3755
Der Aluminium-Servoarm wurde als Ersatz für den originalen Kunststoff-Servoarm:
AXI-3755
konzipiert.
Damit lässt sich der serienmäßige Kunststoffarm bei kompatiblen Modellen gegen eine robustere Aluminiumversion austauschen.
🚙 Kompatible Modelle
Laut Herstellerangabe geeignet für folgende Modelle bzw. Modellnummern:
Modell / Artikelnummer
Kompatibilität
AXI-2048
✓ kompatibel
AXI-2261
✓ kompatibel
AXI-2260
✓ kompatibel
Axial SCX30 K10
✓ vorgesehen
Bei unterschiedlichen Modellrevisionen empfiehlt sich vor der Bestellung ein Vergleich mit dem vorhandenen Servoarm und der 28T-Servoausgangswelle.
🔧 Ideal als Lenkungs-Upgrade
Bei RC-Crawlern wird die Lenkung insbesondere im Gelände mechanisch belastet.
Der Aluminium-Servoarm sorgt für eine direkte Verbindung zwischen Servo und Lenkmechanik und eignet sich deshalb besonders für:
Ersatz eines beschädigten Servoarms
Upgrade des Originalteils
RC-Crawler Tuning
Lenkungsoptimierung
Reparaturen
individuelle Modellumbauten
🚀 Vorteile
✔ Speziell für SCX30 entwickelt
✔ 28T Verzahnung
✔ Hochfestes 7075-T6 Aluminium
✔ Direkter Ersatz für AXI-3755
✔ Robuster als der serienmäßige Kunststoffarm
✔ Hohe Formstabilität
✔ Präzise Servokraftübertragung
✔ Einfache Nachrüstung bei kompatiblen Modellen
✔ Ideal für Reparatur und Tuning
🎯 Einsatzbereiche
Axial SCX30
SCX30 K10
RC Crawler
RC Offroad
Lenkservo
Servoanlenkung
RC-Tuning
Ersatzteile
Modellbau
Mini-RC-Fahrzeuge
⚠️ Kompatibilitätshinweis
Bitte vor der Bestellung die Kompatibilität prüfen.
Entscheidend sind insbesondere:
28T Servo-Spline
vorhandener Original-Servo
Fahrzeugversion
Befestigung der Lenkmechanik
Der Servoarm ist nicht automatisch mit Standard-25T-Servos kompatibel.
Die angegebenen Modellnummern beziehen sich auf die vom Hersteller genannten kompatiblen Fahrzeuge bzw. Ausführungen.
📦 Lieferumfang
1 × 28T Aluminium Servoarm für Axial SCX30 K10
Servo und weitere abgebildete RC-Komponenten sind nicht im Lieferumfang enthalten, sofern nicht ausdrücklich anders angegeben.
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Nicht vorrätig,
1-3 Wochen
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieser 6-Port Draht Splitter Verteilungsblock ermöglicht eine schnelle, sichere und saubere Verbindung von mehreren Kabeln – ganz ohne Löten.
Ideal geeignet für LED Streifen, Beleuchtungssysteme, DIY-Projekte und Niederspannungsinstallationen bis 42V DC.
Dank Quick-Connect-Technologie lassen sich Kabel einfach einstecken und sicher fixieren – perfekt für schnelle Installationen und Erweiterungen.
⚙️ Technische Daten
Eingang:
Kabelquerschnitt: 0,34 – 0,75 mm²
Spannung: 0 – 42V DC
Max. Strom: 9A
Ausgänge (pro Port):
Kabelquerschnitt: 0,2 – 0,5 mm²
Spannung: 0 – 42V DC
Max. Strom: 1,5A
Allgemein:
Ports: 6 (Parallel-Schaltung)
Material Gehäuse: PA Kunststoff
Leitermaterial: Kupfer
Farbe: Schwarz
🚀 Vorteile
Schnelle Installation ohne Löten
Sichere und stabile Verbindung
Kompakte Bauweise für einfache Integration
Ideal für Verteilung von Stromleitungen
Wiederverwendbar und langlebig
🎯 Einsatzbereiche
LED Streifen & Beleuchtung
Niederspannungs-Verkabelung
DIY Elektronik Projekte
Modellbau & Automatisierung
Smart Home Installationen
🔌 Hinweise
Nur für Niederspannung (max. 42V DC) geeignet
Strombelastung pro Ausgang beachten
Für optimale Verbindung passende Kabelgröße verwenden
📦 Lieferumfang
2 × 6-Port Draht Splitter Verteilungsblock
Nicht vorrätig,
1-3 Wochen
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
7 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 40AX2 Dual Way ESC ist ein leistungsstarker 2-in-1 elektronischer Geschwindigkeitsregler (ESC) für zwei gebürstete Gleichstrommotoren. Er wurde speziell für RC-Panzer, Kettenfahrzeuge, Boote, Roboter sowie Differentialantriebe entwickelt und ermöglicht eine präzise Vorwärts-/Rückwärtssteuerung beider Motoren.
Durch die integrierte Mixed-Control-Funktion werden Gas- und Lenkbefehle automatisch gemischt. Dadurch lassen sich Kettenfahrzeuge oder Differentialantriebe bereits mit einer normalen RC-Fernsteuerung komfortabel steuern.
Über zwei Jumper können verschiedene Betriebsarten und die Bremsfunktion ohne Programmierkarte eingestellt werden.
Der integrierte 5V-BEC-Ausgang versorgt Empfänger und Servos direkt mit Spannung. Umfangreiche Schutzfunktionen wie Failsafe, Unterspannungsschutz und Überhitzungsschutz sorgen für einen sicheren und zuverlässigen Betrieb.
📦 Betriebsmodi
Betriebsmodus
Beschreibung
Anwendung
Mixed Control Mode
Automatische Mischung von Gas und Lenkung
RC-Panzer, Kettenfahrzeuge, Differentialantrieb
Dual Independent Mode
Beide Motoren werden unabhängig gesteuert
Roboter, Spezialfahrzeuge
Dual Sync Mode
Beide Motoren laufen synchron
RC-Boote, Förderanlagen, Sondermaschinen
⚙️ Jumper-Einstellungen
Der ESC besitzt zwei Jumper zur schnellen Konfiguration.
Jumper
Einstellung
Funktion
Control Mode
Jumper ON
Dual Independent Mode
Jumper OFF
Mixed Control Mode
Brake Setting
Jumper ON
Elektrische Bremse aktiviert
Jumper OFF
Bremse deaktiviert
Hinweis: Nach jeder Änderung der Jumper muss der ESC vollständig aus- und wieder eingeschaltet werden, damit die neue Einstellung übernommen wird.
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Dual ESC für gebürstete DC-Motoren
Motoranzahl
2 Motoren
Motortyp
Gebürstete Gleichstrommotoren
Betriebsspannung
DC 6–15 V
Akku
2S–4S LiPo
Dauerstrom
40 A pro Kanal
Spitzenstrom
bis 160 A
BEC-Ausgang
5 V / max. 3 A
PWM-Signal
900–2100 µs
Neutralpunkt
1500 µs
Stecker
XT60
Kabel
16 AWG Silikonkabel
Kabellänge
ca. 180 mm
Leiterplattenmaß
54 × 48 mm
Gesamtgröße
62 × 48 × 10 mm
Gewicht
ca. 56–65 g
🔌 Kompatible Motoren
Geeignet für zahlreiche gebürstete DC-Motoren, beispielsweise:
380
390
540
550
775
795
🛡️ Schutzfunktionen
Schutz
Beschreibung
Signalverlustschutz
Stoppt die Motoren bei fehlendem Empfängersignal
Unterspannungsschutz
Automatische Abschaltung bzw. Neustart bei niedriger Batteriespannung
Überhitzungsschutz
Abschaltung bei ca. 90 °C
Automatische Wiederherstellung
Betrieb wird nach dem Abkühlen automatisch fortgesetzt
⚙️ Eigenschaften
Zwei integrierte 40A ESCs
Vorwärts- und Rückwärtsbetrieb
Präzise Geschwindigkeitsregelung
Mixed-Control-Funktion
Dual Independent Mode
Dual Sync Mode
Einstellbare Bremsfunktion
Integriertes 5V BEC
XT60-Hochstromanschluss
Hochwertige Silikonkabel
Kompakte Bauform
Einfache Installation
🚀 Vorteile
✔ Zwei Motoren mit nur einem Regler steuern
✔ Ideal für RC-Panzer und Differentialantriebe
✔ Drei verschiedene Betriebsarten
✔ Hohe Strombelastbarkeit
✔ Integrierte Empfängerstromversorgung
✔ Umfangreiche Schutzfunktionen
✔ Einfache Konfiguration per Jumper
✔ Für leistungsstarke Bürstenmotoren geeignet
💡 Welcher Modus eignet sich wofür?
Anwendung
Empfehlung
RC-Panzer
Mixed Control + Bremse AUS
Kettenfahrzeug
Mixed Control + Bremse AUS
RC-Boot mit zwei Motoren
Dual Sync Mode
Roboter
Dual Independent Mode
Fördertechnik
Dual Sync Mode
Differentialantrieb
Mixed Control
🎯 Einsatzbereiche
RC-Panzer
RC-Kettenfahrzeuge
RC-Boote
RC-Roboter
Differentialantriebe
Raupenfahrzeuge
Modellbau
Sondermaschinen
Eigenbau-Projekte
Industrie- und Forschungsprojekte
⚠️ Hinweise
Nur für gebürstete DC-Motoren geeignet.
Nicht mit 5S- oder 6S-LiPo-Akkus betreiben, da der Regler beschädigt werden kann.
Vor dem ersten Einsatz sollte der Neutralpunkt des Senders korrekt eingestellt werden.
Für ausreichende Kühlung bei hohen Dauerströmen sorgen.
Nach jeder Änderung der Jumper den ESC vollständig aus- und wieder einschalten.
📦 Lieferumfang
1 stück 2 x Dual Way 40A Bidirektionaler ESC für gebürstete DC-Motoren
7 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
16 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Diese Metallstopfen Schrauben (M3, M4, M5) sind speziell für den Einsatz in RC Hydrauliksystemen entwickelt und sorgen für eine zuverlässige und dichte Verschließung von Anschlüssen an Ventilen und Tanks.
Ideal geeignet für RC Bagger, Bulldozer und Radlader im Maßstab 1:14, um ungenutzte Anschlüsse sicher abzudichten und die Hydraulikleistung zu optimieren.
⚙️ Technische Details
Größen: M3 / M4 / M5 (je nach Auswahl)
Material: Metall (robust & langlebig)
Anwendung: Verschlussschrauben / Stopfen
Einsatzbereich: RC Hydrauliksysteme
🚀 Vorteile
Sichere Abdichtung von Hydraulikanschlüssen
Hochwertiges Metall für lange Lebensdauer
Präzise Verarbeitung für perfekten Sitz
Einfache Montage & Demontage
Ideal für Wartung und Erweiterung
🎯 Kompatibilität
RC Bagger (1:14)
RC Bulldozer
RC Radlader (Loader)
Hydraulikventil- & Tanksysteme
📦 Lieferumfang
2 × Metallstopfen Schrauben (gewählte Größe: M3 / M4 / M5)
16 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses 2er-Set RC Ein-/Ausschalter wurde speziell für den Einsatz in RC-Fahrzeugen, Flugzeugen, Booten und anderen Modellbauanwendungen entwickelt. Der Hochstromschalter ermöglicht das komfortable Ein- und Ausschalten der Stromversorgung und eignet sich ideal für Empfänger, Servos, Fahrtenregler (ESC) und weitere RC-Komponenten.
Dank des integrierten JR-Steckers lässt sich der Schalter einfach zwischen Empfänger und Elektronik anschließen. Die integrierte LED-Betriebsanzeige zeigt jederzeit den aktuellen Schaltzustand an.
Die hochwertigen Anschlussleitungen mit 60 feinadrigen Kupferlitzen (Ø 0,08 mm) sorgen für einen geringen Übergangswiderstand, hohe Strombelastbarkeit und eine lange Lebensdauer.
⭐ Highlights
✅ 2 RC-Ein-/Ausschalter im Set
✅ Hohe Strombelastbarkeit bis 12 A
✅ Integrierte LED-Betriebsanzeige
✅ JR-Stecker für einfache Installation
✅ Hochwertige Kupferleitungen
✅ Geringer Übergangswiderstand
✅ Kompakte Bauform
✅ Ideal für RC-Modelle
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
RC Ein-/Ausschalter
Material
Kunststoff
Betriebsspannung
DC 6–12 V
Maximaler Strom
12 A
Steckertyp
JR-Stecker
LED-Anzeige
Ja
Kabellitze
60 × 0,08 mm Kupferlitzen
Abmessungen
ca. 45 × 20 × 25 mm
Farbe
Schwarz
⚙️ Eigenschaften
Hochstrom-Schalter für RC-Anwendungen
Integrierte LED-Betriebsanzeige
Niedriger Leitungswiderstand
Hochwertige flexible Anschlussleitungen
Einfache Plug-and-Play-Installation
Robuste Verarbeitung
Lange Lebensdauer
Kompakte Bauform
🚀 Vorteile
✔ Einfache Installation
✔ Hohe Strombelastbarkeit bis 12 A
✔ LED zeigt den Betriebszustand an
✔ Geringe Leistungsverluste
✔ Hochwertige Anschlussleitungen
✔ Zuverlässige Schaltfunktion
✔ Ideal für RC-Elektronik
🎯 Einsatzbereiche
RC Autos
RC Crawler
RC Trucks
RC Boote
RC Flugzeuge
RC Hubschrauber
RC Panzer
Empfänger
Servos
ESC (Fahrtenregler)
Modellbau
DIY-Projekte
🔌 Kompatibilität
Geeignet für:
RC-Empfänger mit JR-Anschluss
Fahrtenregler (ESC)
Servos
BEC-Systeme
Akkus mit 6–12 V Versorgung
⚠️ Hinweise
Nur innerhalb der angegebenen Betriebsspannung von 6–12 V DC verwenden.
Maximal zulässigen Dauerstrom von 12 A nicht überschreiten.
Polarität beim Anschluss beachten.
Vor dem Anschluss die Stromversorgung ausschalten.
📦 Lieferumfang
2 × RC Ein-/Ausschalter mit LED-Anzeige
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
19 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Perfektes Test- und Einstellwerkzeug für RC-Modelle, Helikopter, Autos, Boote und Roboter
Dieses Set besteht aus einem kompakten 3-Kanal Multi Digital Servo Tester sowie einem 4xAA-Batteriehalter zur flexiblen Stromversorgung. Ideal für Modellbauer und RC-Enthusiasten, die präzise Einstellungen und Funktionsprüfungen an Servos oder ESCs durchführen möchten.
✅ Servo Tester Eigenschaften
Kanäle: 3
Eingangsspannung: DC 4,2 – 6,0 V
Ausgangsstrom: ≤ 15 mA (bei 5 V)
Ausgangssignal: 1,5 ms ± 0,5 ms
Betriebsmodi: manuell, automatisch, median (Mitte)
Abmessungen: 46 × 32 × 17 mm
Einsatzbereiche: Hubschrauber, RC-Autos, Boote, Roboter u.v.m.
Mit den drei Testmodi lassen sich Servos präzise auf Funktion, Konsistenz und Neutralstellung überprüfen.
🔋 Batteriehalter Eigenschaften
Geeignet für: 4 × AA-Batterien (nicht enthalten)
Spannung: 6 V
Anschluss: JR-Stecker
Einsatz: Stromversorgung für den Servotester oder andere RC-Komponenten
⚠️ Wichtiger Hinweis: Der Batteriehalter muss an die „IN“-Schnittstelle des Servotesters angeschlossen werden, nicht an den „OUT“-Ausgang.
📦 Lieferumfang
1 × 3CH Digital Servo Tester
1 × 4-Zellen AA Batteriehalter (ohne Batterien)
19 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Model
Innen Durchmesser- 30mm // Aussendurchmesser-60mm
Product specification
10mil 850nm wavelength
Shine the light
Infrared
Product structure
36pcs Ø5 IR LED for PCB plate and support IR-CUT
Wavelength
850nm/940nm
Angle
90 degree
IR distance
20-30m
Suitable for lens
Fixed 2.8mm/3.6mm lens
Power
DC12V 320mA
Technical parameters
36pcs Ø5 IR LED,10mil,PCB plate, 850nm, IR - CUT interface,Uniform brightness, the service life of 40000 hours.
Model
Innen Durchmesser-17mm // Aussendurchmesser-53mm
Product specification
10mil 850nm wavelength
Shine the light
Infrared
Product structure
36pcs Ø5 IR LED for PCB plate and support IR-CUT
Wavelength
850nm/940nm
Angle
90 degree
IR distance
20-30m
Suitable for lens
Fixed 2.8mm/3.6mm lens
Power
DC12V 320mA
Technical parameters
36pcs Ø5 IR LED,10mil,PCB plate, 850nm, IR - CUT interface,Uniform brightness, the service life of 40000 hours.
Lieferumfang:
1 x Stück
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
8 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das 360° omnidirektionale Laser Modul erzeugt eine durchgehende grüne Laserlinie (520 nm) für präzise Ausrichtung, Messung und industrielle Anwendungen.
Durch die rundum 360° Projektion eignet sich dieses Modul ideal für Anwendungen, bei denen eine vollständige Flächen- oder Ebenenerfassung erforderlich ist – z. B. bei Füllstandskontrollen, Positionierung oder Kalibrierung.
Das grüne Laserlicht ist deutlich besser sichtbar als rotes Licht, insbesondere in hellen Umgebungen.
⚙️ Technische Daten
Laser-Wellenlänge: (650 nm, rot) oder (520 nm, grün)
Betriebsspannung: 2,3 – 5 V
Arbeitsstrom: 100 – 280 mA
Laser-Typ: 360° omnidirektionale Projektion
Lebensdauer: bis zu 8000 Stunden
🚀 Vorteile
360° Rundum-Laserlinie für maximale Abdeckung
Sehr gute Sichtbarkeit dank grünem Laser
Energieeffizient bei gleichzeitig hoher Leistung
Kompakte Bauweise – einfach zu integrieren
Lange Lebensdauer für dauerhafte Nutzung
🎯 Anwendungsbereiche
Füllstandsmessung (z. B. Tanks & Behälter)
industrielle Messtechnik
Positionierung & Ausrichtung
Maschinenbau & Automatisierung
DIY-Projekte & Elektronik
🔌 Hinweise
Für stabile Ergebnisse wird eine konstante Spannungsversorgung empfohlen
Geeignet für Dauerbetrieb innerhalb der spezifizierten Werte
📦 Lieferumfang
1 × 360° Laser Modul (650 nm, rot) oder (520 nm, grün)
8 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
3D-Drucker Dual Stepper Motor Treiber Expansion Board
Kompatibel mit A4988 & DRV8825 – Präzise Steuerung für Schrittmotoren
Das Dual Stepper Motor Treiber Expansion Board ist die perfekte Erweiterung für 3D-Drucker und CNC-Anwendungen. Es ermöglicht die präzise Ansteuerung von zwei Schrittmotoren und ist mit gängigen Treibermodulen wie A4988 und DRV8825 kompatibel.
Dank kompakter Bauweise und einfacher Montage ist das Board ideal für den zuverlässigen Betrieb von Extrudern, Achsen oder anderen Schrittmotor-basierten Systemen.
✅ Eigenschaften
Größe:
Single: 42 × 42 × 15 mm
Dual: 60 × 42 × 15 mm
Montagebohrung: Ø 3 mm (einfache Befestigung)
Logikspannung: 5 V / 3,3 V
Eingangsspannung: 12–30 V
Kompatibel mit Treibern: A4988, DRV8825
Anschlüsse: Richtung, Enable, Geschwindigkeit
Hinweis: Richtige Ausrichtung des Treibermoduls ist entscheidend, da sonst Überhitzung oder Defekte auftreten können
Lieferumfang
1 × Dual Stepper Motor Treiber Expansion Board (ohne Treiber-Module)
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
AC Dimmer für Smart Home Systeme
Der AC Dimmer ist ein vielseitiges Gerät, das entworfen wurde, um die Wechselstromspannung zu steuern und die maximale Übertragung von 8A bis 16A/24A (unter Verwendung des TRIAC BTA16, ausgelegt für 600V/16A-24A) zu ermöglichen. Allerdings empfehlen wir nicht, den Dimmer auf das Maximum dieser Spezifikation zu belasten (maximal 10A pro Kanal). In der Regel wird der Dimmer verwendet, um die Leistung von Lampen oder Heizelementen ein- und auszuschalten. Darüber hinaus kann er auch in Anwendungen wie Ventilatoren, Pumpen und Luftreinigern eingesetzt werden.
In letzter Zeit hat sich der Dimmer als eine beliebte Wahl für Smart Home Systeme etabliert. Wenn Sie beispielsweise die Lichthelligkeit sanft anpassen möchten, ermöglicht der Dimmer das langsame Ein- und Ausschalten von Lampen, wodurch eine angenehme Atmosphäre geschaffen wird. Besonders effektiv arbeitet der Dimmer mit Filamentlampen. Während er bei niedrigen Helligkeitsstufen von LED-Lampen weniger stabil ist, funktioniert er bei moderater und hoher Helligkeit zuverlässig. Es ist wichtig zu beachten, dass Leuchtstofflampen (Gasentladungslampen) nicht dimmbar sind.
### Technische Aspekte
Der Power-Bereich des Dimmers ist vom Steuerungsbereich isoliert, um die Möglichkeit von Hochstromunterbrechungen im Mikrocontroller auszuschließen. Die logische Ebene des Dimmers ist tolerant gegenüber 5V und 3,3V, sodass Mikrocontroller problemlos angeschlossen werden können.
Für die Steuerung des Dimmers mit einem Arduino wird die Bibliothek `RBDdimmer.h` verwendet. Diese Bibliothek nutzt externe Interrupts und Prozesszeitunterbrechungen, was das Programmieren vereinfacht und mehr Verarbeitungszeit für den Hauptcode bietet. Dies ermöglicht es, mehrere Dimmer von einem einzigen Mikrocontroller zu steuern.
Die `RBDDimmer.h`-Bibliothek sowie einige Beispiele können in den „Dokumenten“ oder auf GitHub heruntergeladen werden. Wir aktualisieren unsere Bibliothek kontinuierlich, deshalb empfehlen wir, regelmäßig nach Website-Updates zu schauen oder unseren Newsletter zu abonnieren.
### Anschluss des Dimmers
Der Dimmer wird über zwei digitale Pins mit dem Arduino-Controller verbunden. Der erste Pin wird verwendet, um das Signal an dem AC-Phase Null zu initiieren, welches das Interruptsignal auslöst. Der zweite Pin (DIM/PSM) steuert den Dimmstrom.
Bitte beachten Sie, dass der Null-Pin mit spezifischen Mikrocontroller-Pins verbunden werden muss, deren Belegung je nach Modell (Uno, Nano, Leonardo, Mega) variieren kann, da diese an die Interrupts des Mikrocontrollers gebunden sind.
Mit all diesen Funktionen und Möglichkeiten ist der AC Dimmer eine hervorragende Wahl für alle, die eine flexible und komfortable Steuerung ihrer elektrischen Geräte wünschen.
**Thema: Theorie der Dimmen durch Puls Überspringen Modulation**
Das Dimmen von Lichtquellen und anderen elektrischen Lasten kann auf verschiedene Weisen erreicht werden, insbesondere durch Puls Überspringen Modulation (PWM). In diesem Kontext werden drei Hauptmethoden zur Realisierung des Dimmens vorgestellt.
### Methode 1: Zyklisches Blockieren
Bei dieser Methode werden ein oder mehrere Zyklen eines Sinussignals übertragen, während die Last in den folgenden Zyklen blockiert wird. Durch das gezielte Steuern der Zeitintervalle, in denen das Signal anliegt, wird die effektive Leistung an der Last reduziert. Diese Technik ist relativ einfach zu implementieren und erfordert lediglich einen Dimmer sowie entsprechenden Programmcode, um das Timing des Signals zu steuern.
### Methode 2: Teiltransferrenz von Sinuswellen
Diese Methode bezieht sich auf die Steuerung der Übertragung von Teilen jeder Sinuswelle zur Last. Anstatt die gesamte Welle zu übertragen, wird nur ein Teil des Signals genutzt, was wiederum dazu führt, dass die durchschnittliche Leistung an der Last verringert wird. Auch hier ist ein Dimmer nötig, sowie eine Schaltung, die das Null-Crossing erkennt und in der Lage ist, einen TRIAC zu steuern.
### Wichtiger Hinweis
Es ist wichtig zu beachten, dass die Verwendung von Dimmern mit LED-Leuchten, Leuchtstofflampen oder anderen Lampen, die bereits über integrierte Helligkeitsregler verfügen, nicht empfohlen wird. Diese Arten von Lampen sind oft nicht mit herkömmlichen Dimmern kompatibel und können zu unerwünschten Effekten oder Schäden führen
Spezifikation
Power
Bis zu 250V (10A Pro Kanal )
AC frequenz
50/60Hz
TRIAC
BTA16 - 600B / BTA24 - 600B
Isolation
Optokoppler
Logic-level-
3,3 V/5V/12V
Null punkt
Logic-level-
Modulation (DIM/PWM)
Logic-level AUF/OFF TRIAC
Signal strom
> 10mA
Umwelt:
Für innen-und außenbereich
Betriebstemperaturen: − 20 °C zu 80 °C
Betriebsfeuchtigkeit: Trockenen umgebung nur
ROHS3
Konform
Lieferumfang:
1 x Stück
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
16 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses Signal Konverter Modul wandelt zuverlässig ein 4–20mA Stromsignal in ein 0–10V Spannungssignal um – ideal für die Verbindung zwischen Industriesensoren und SPS/PLC Steuerungen.
Zusätzlich kann das Modul flexibel angepasst werden: Über integrierte Potentiometer lassen sich Eingangsbereich und Ausgangsspannung kalibrieren, wodurch es sich optimal an unterschiedliche Anwendungen anpassen lässt.
✔ 4–20mA → 0–10V✔ SPS & PLC kompatibel✔ Einstellbar & präzise✔ Industrie Standard
Perfekt geeignet für Automatisierung, Messtechnik, Industrieanlagen und Steuerungssysteme.
⚙️ Technische Daten
Versorgungsspannung: DC 7V – 30V
Eingangssignal: 4 – 20mA (Standard)
Ausgangssignal: 0 – 10V DC (Standard)
Präzision: ca. 1mA
Arbeitstemperatur: -10 °C bis +60 °C
Luftfeuchtigkeit: 10% – 90% RH
Modulgröße: 40 × 25 × 16 mm
🚀 Vorteile
Wandelt 4–20mA in 0–10V (Industrie-Standard)
Einstellbare Kalibrierung über Potentiometer
Hohe Kompatibilität mit SPS & PLC
Stabile Signalumwandlung
Kompakte Bauweise für einfache Integration
Ideal für industrielle Anwendungen
🎯 Einsatzbereiche
SPS & PLC Steuerungen
Industrieautomation
Sensorintegration (Druck, Temperatur, Füllstand)
Maschinenbau & Prozesssteuerung
IoT & Datenerfassung
🔌 Hinweise
Eingang und Ausgang korrekt kalibrieren
Saubere Spannungsversorgung für stabile Ergebnisse
Für industrielle Anwendungen geeignet
📦 Lieferumfang
1 × 4–20mA zu 0–10V Signal Konverter Modul
16 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
