Beschreibung

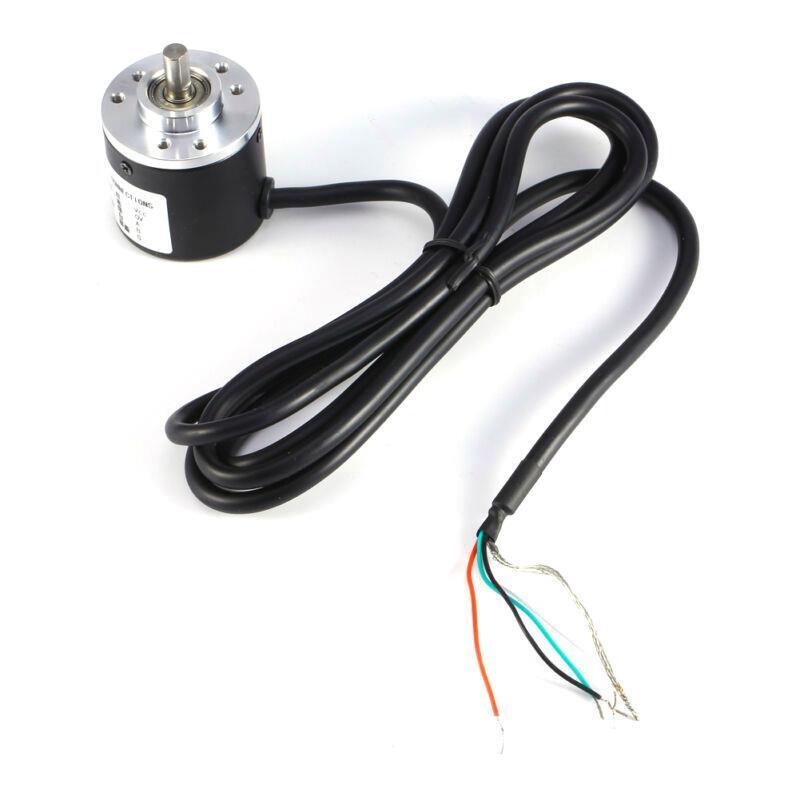

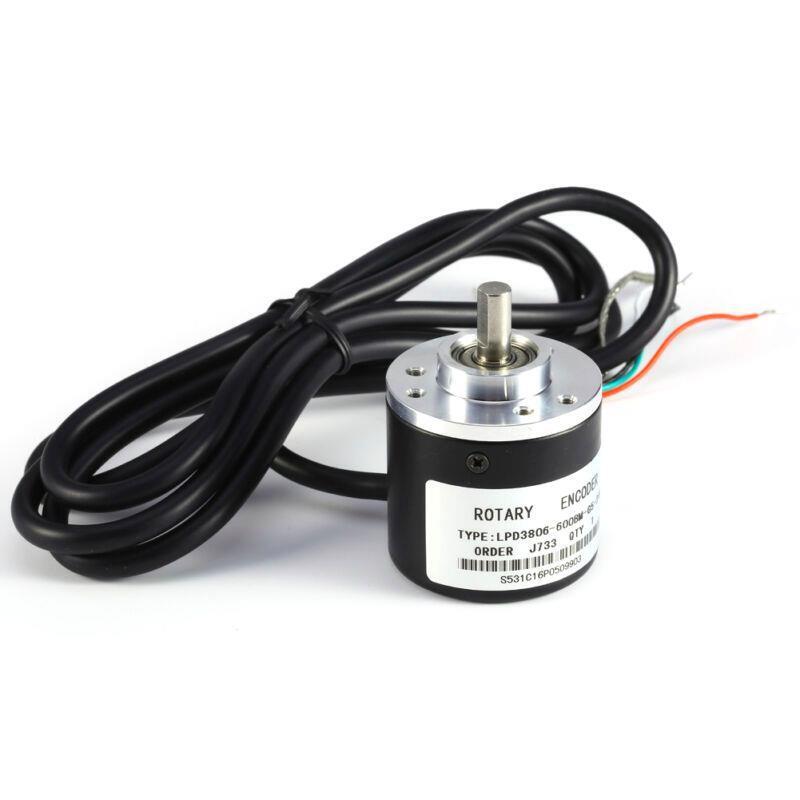

Optoelektronischer Encoder: Optischer Drehgeber NPN Open Circuit Inkrementalgeber
Der optoelektronische Encoder ist ein hochpräziser optischer Drehgeber, der mithilfe von Lichtstrahlen die Drehbewegungen in digitale Signale umwandelt. Dieser Encoder ist in verschiedenen Auflösungen erhältlich, darunter 1024 Pulse pro Umdrehung (p/r), 600 p/r und 360 p/r. Besonders hervorzuheben ist die Singlernphase mit 600 Impulsen pro Umdrehung. Durch die Verwendung von zwei Phasen, A und B, wird eine Frequenzverdopplung ermöglicht, wodurch bis zu 2400 Impulse pro Umdrehung erreicht werden können.
Technische Details:
- Stromversorgung: Der Encoder benötigt eine DC-Spannung im Bereich von 5 bis 24 Volt, was ihn flexibel für unterschiedliche Anwendungen macht.
- Welle: Die Welle hat eine Größe von 6 x 13 mm (0.23 x 0.51 Zoll), perfekt für den Einsatz in kompakten Maschinen.
- Größe des Encoders: Mit einer Abmessung von 38 x 35,5 mm (1.49 x 1.39 Zoll) bietet der Encoder eine kompakte Lösung für viele Anwendungen.
- Ausgang: Der Encoder verfügt über einen A-B 2-Phasen-Ausgang, der in Form einer rechteckigen orthogonalen Impulsschaltung bereitgestellt wird. Die Ausgänge sind als NPN open collector konzipiert und erfordern eine sorgfältige Handhabung, um Schäden an den Triode-Ausgängen zu vermeiden.
- Maximale mechanische Geschwindigkeit: Der Encoder kann bis zu 5000 U/min erreichen und unterstützt somit hohe Drehzahlen.
- Antwortfrequenz: Er bietet eine Antwortfrequenz von 0 bis 20 kHz, was eine schnelle Signalverarbeitung ermöglicht.
- Kabellänge: Mit einer Kabellänge von 1,5 Metern bietet der Encoder ausreichend Spielraum für die Installation.
Wichtiger Hinweis: Die A- und B-Phase-Ausgänge dürfen nicht direkt mit VCC verbunden werden, da dies zu einer Beschädigung der Triode-Ausgänge führen kann.
Insgesamt stellt dieser optoelektronische Encoder eine zuverlässige und präzise Lösung für Anwendungen dar, die eine genaue Drehpositionierung erfordern.
- Power quelle: DC5-24V
- Welle: 6 * 13 mm/0.23*0.51"
- Größe: 38 * 35,5 mm/1.49*1.39"
- Ausgang: A B 2 Phase Ausgang rechteckigen orthogonalen Impulsschaltung, der Ausgang für die NPN open collector Ausgang Typ
- Maximale mechanische Geschwindigkeit: 5000 R / min
- Antwort Frequenz: 0-20kHz
- Kabellänge: 1,5 Meter

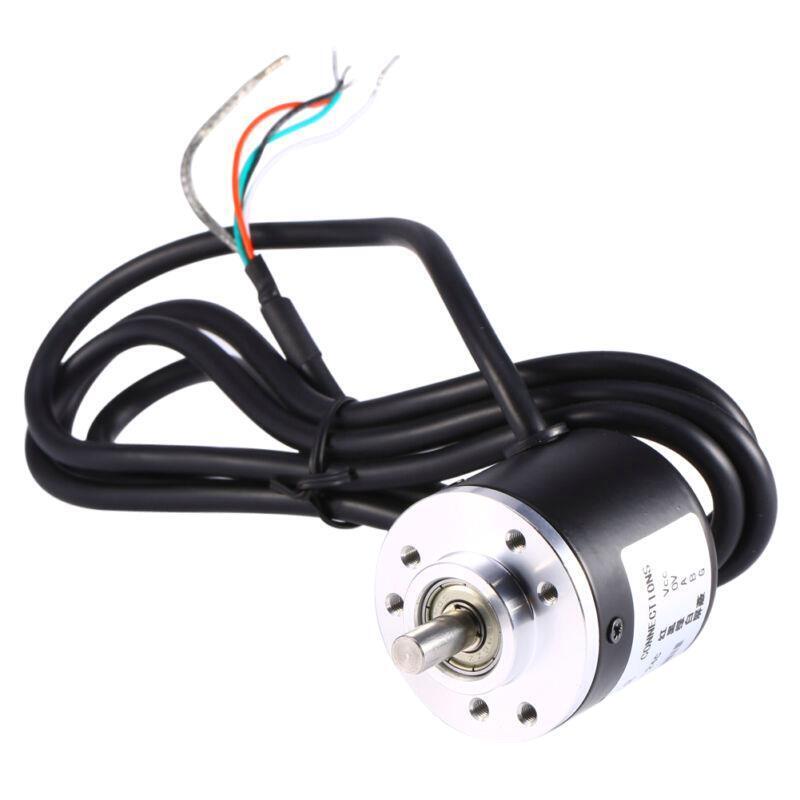

Verbindung:
- Grün = A Phase,
- Weiß = B Phase,
- Rot = Vcc Power +
- Schwarz = V0
