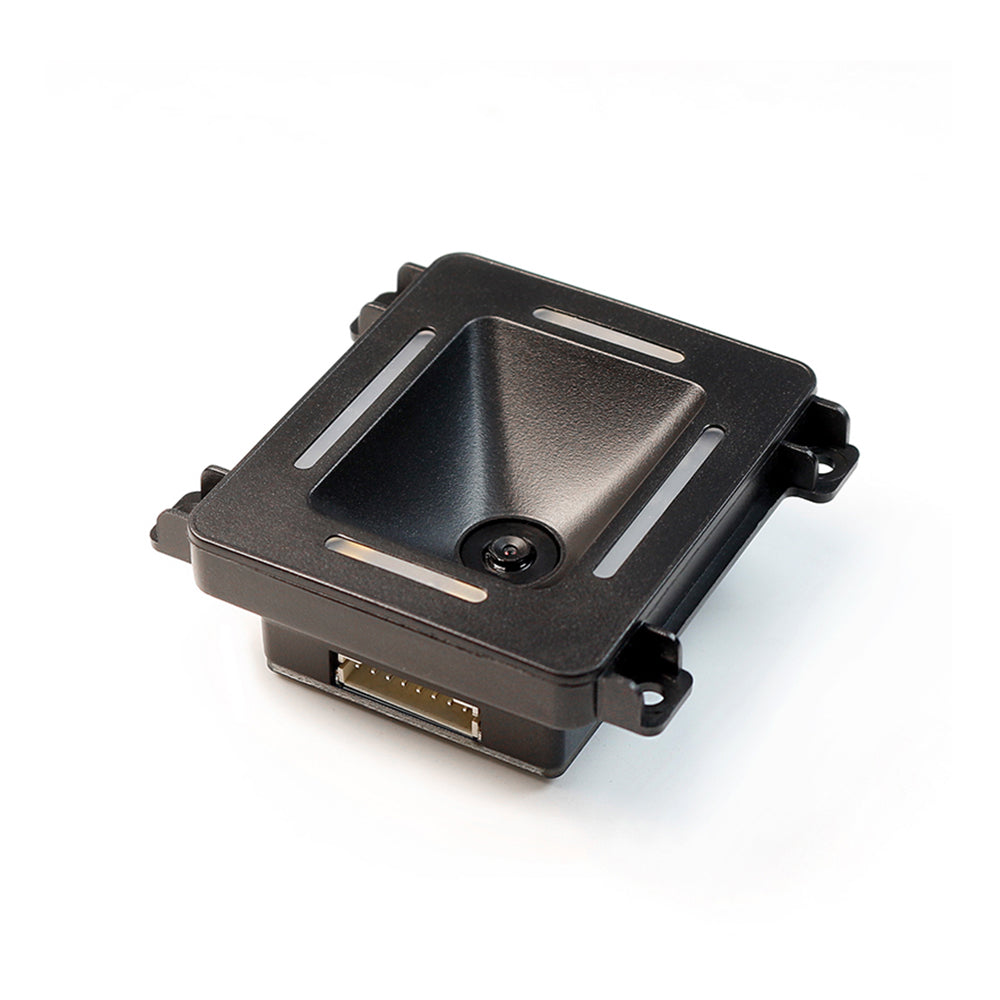

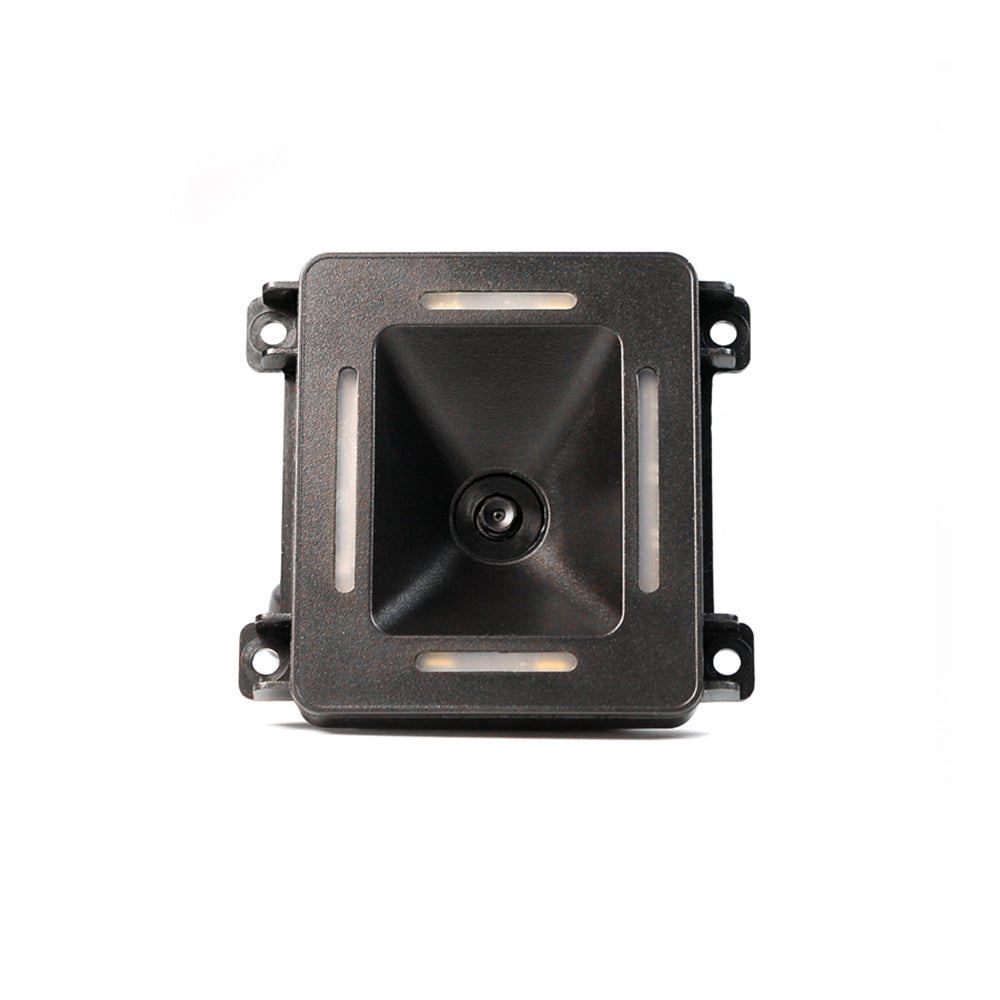

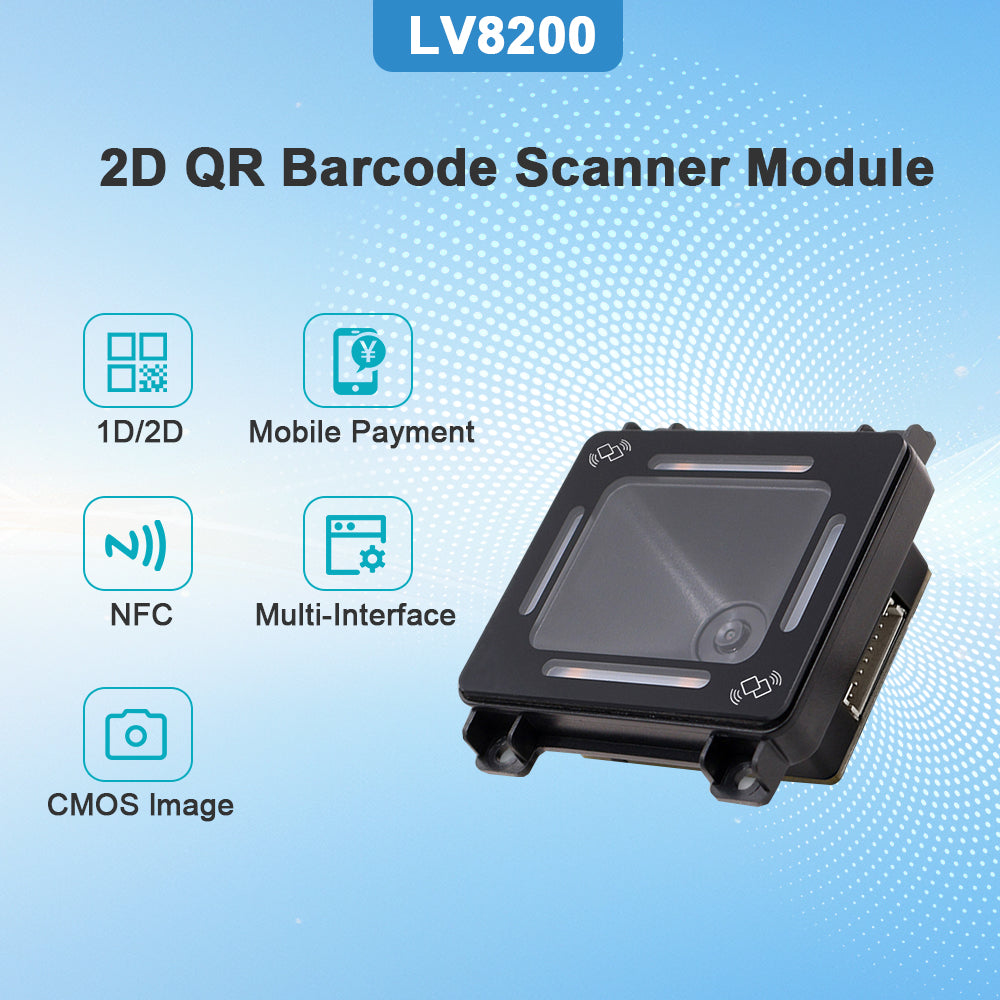

LV8200 Embedded Barcode Scanner Modul – 1D, 2D, QR & NFC Reader
Das LV8200 Barcode-Scanner-Modul ist ein kompaktes, leistungsstarkes OEM-Scan-Engine-Modul für die Integration in Terminals, Kioske, Automaten, Zutrittskontrollsysteme und POS-Lösungen. Es unterstützt 1D-, 2D-, QR- und Aztec-Codes sowie in der NFC-Version RFID/NFC-Karten mit 13,56 MHz.
Dank seiner schnellen Leseleistung, kompakten Bauweise (<2 cm Höhe) und mehreren Schnittstellen (USB, RS232, TTL, RS485) eignet sich das Modul ideal für eingebettete Systeme.
Hauptmerkmale
-

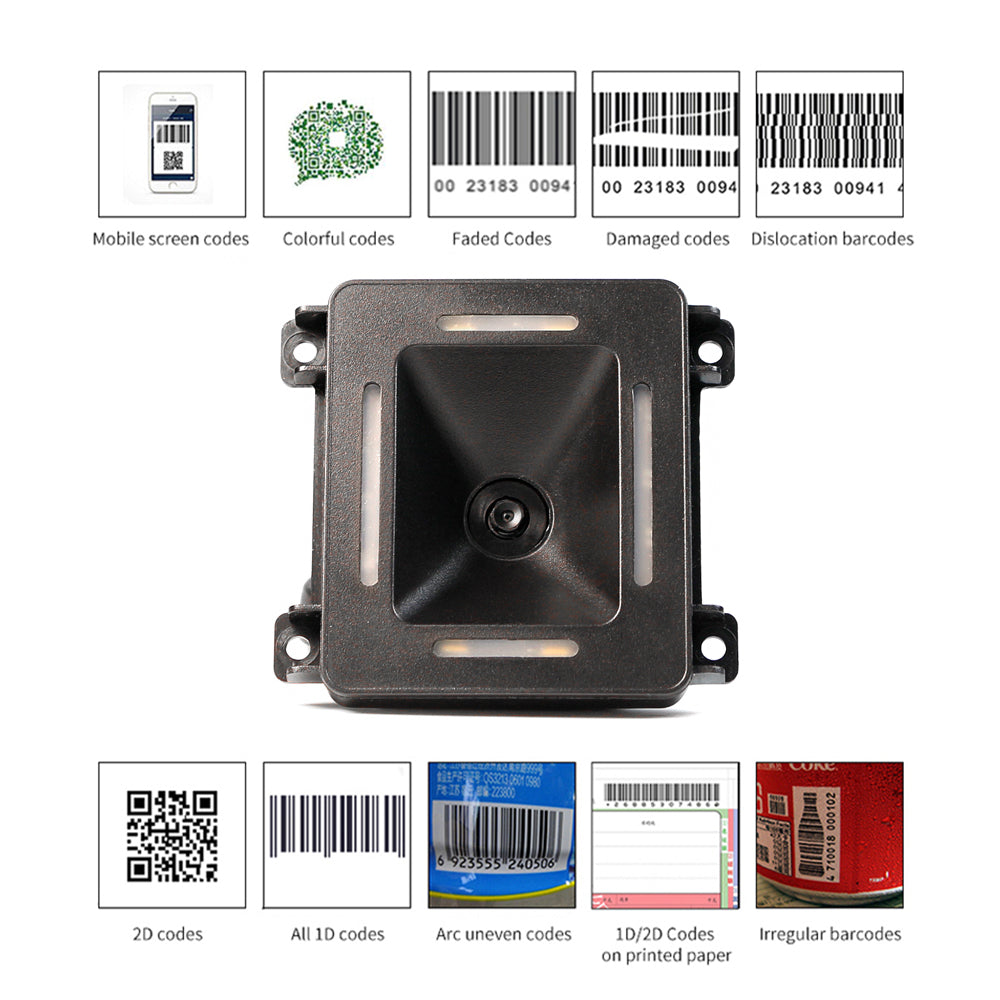

1D- und 2D-Barcode-Erkennung: Unterstützt QR, Data Matrix, PDF417, EAN, UPC, Code128, Code39 u.v.m.
-

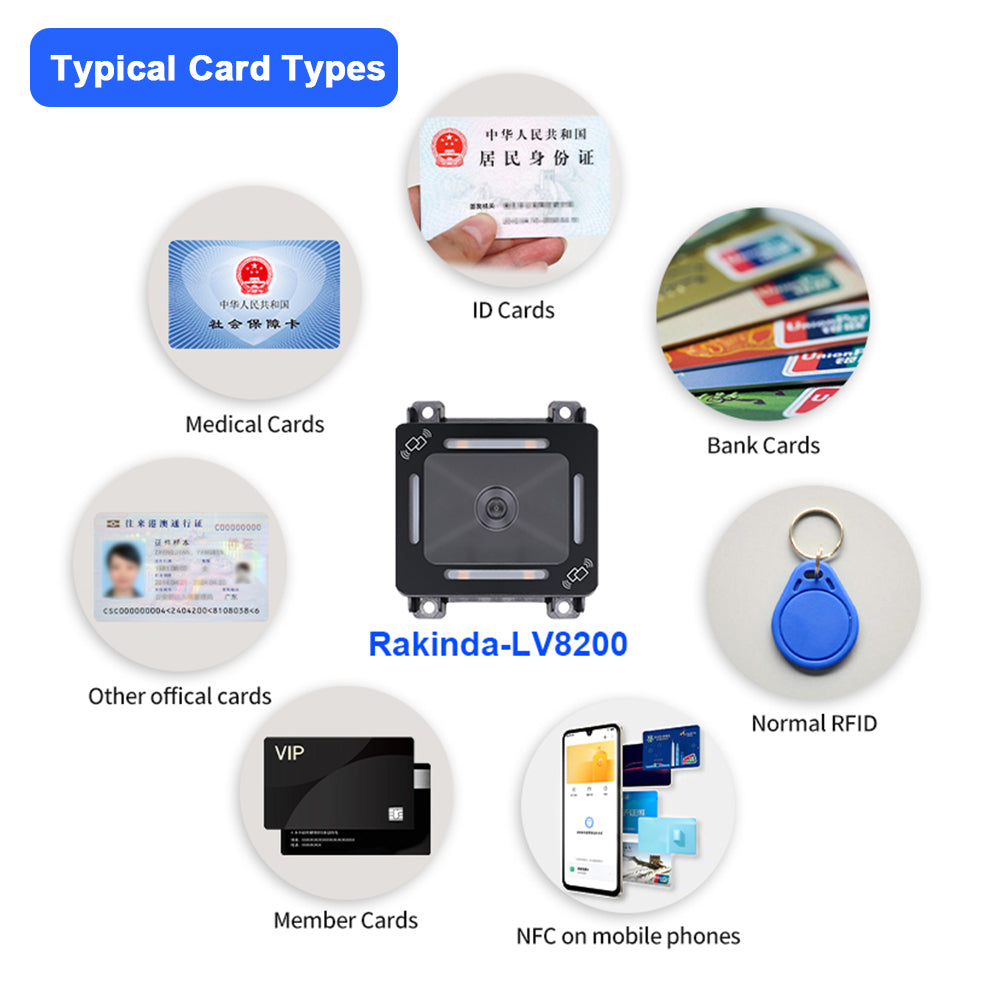

NFC-Version verfügbar: Liest Karten & Tags (13.56 MHz) für Zutrittskontrolle, Mitgliedskarten, Bezahlkarten.
-
Kompaktes Design: Nur 18,3 mm hoch – ideal für Einbau in dünne Terminals.
-
Smartphone-kompatibel: Schnelles Scannen von Barcodes direkt von Handy- oder Tablet-Displays.
-

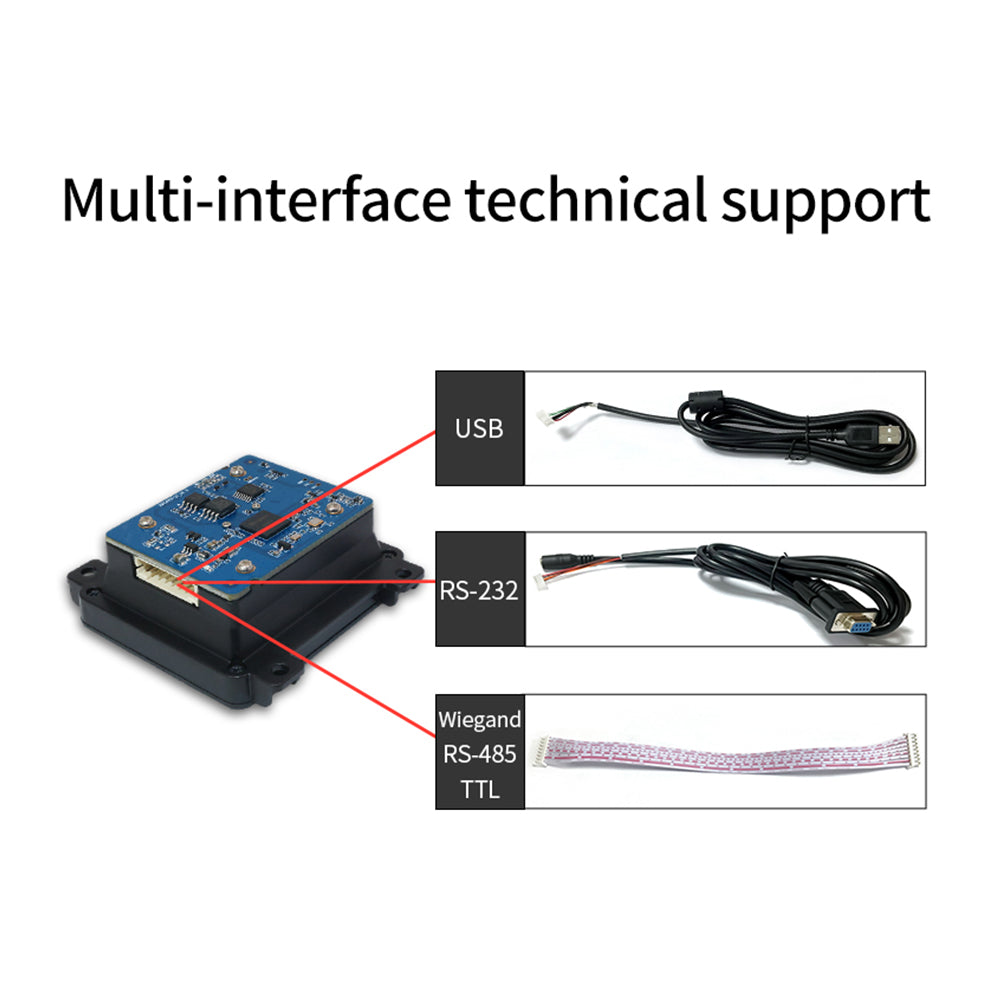

Vielseitige Schnittstellen: USB, RS232, RS485, TTL-Port.
-
Hohe Energieeffizienz: Nur 1,07 W (ohne NFC) bzw. 1,26 W (mit NFC).
-
Robust und zuverlässig: Breiter Betriebstemperaturbereich (-20°C bis +60°C), stoßfest, CE & FCC zertifiziert.
Typische Anwendungen
✔ Kioske und Terminals (Self-Service, Ticketautomaten, Zahlungsterminals)
✔ POS-Systeme und Vending Machines
✔ Zutritts- und Zugangskontrolle (Drehkreuze, Schranken, Türsysteme)
✔ Industrie & Logistik (Barcode-Scanning in Lager, Transport, Paketdiensten)
✔ E-Commerce & Smart Homes (Lieferboxen, Express-Stationen)
🔹 Technische Daten
| Kategorie |
Details |
| Modell |
LV8200 (OEM-Scan-Engine) |
| Sensor |
CMOS 640×480 |
| Beleuchtung |
White LED |
| Benachrichtigung |
Beeper, grüne LED |
| Unterstützte Codes 2D |
QR, Micro QR, DataMatrix, PDF417, Aztec, GS1, etc. |
| Unterstützte Codes 1D |
EAN-8/13, UPC-A/E, Code39, Code93, Code128, ITF, Codabar, ISBN, u.v.m. |
| Min. Auflösung |
≥5 mil |
| Scanwinkel |
Roll 360°, Pitch ±60°, Skew ±60° |
| Sichtfeld |
Horizontal 68°, Vertikal 51° |
| Typische DOF (QR 15mil) |
15–75 mm |
| Bewegungstoleranz |
1,5 m/s |
| NFC-Version |
13,56 MHz, Reichweite 0–40 mm |
| Schnittstellen |
USB, RS232, RS485, TTL |
| Betriebsspannung |
5VDC ±5% |
| Leistungsaufnahme |
1,07 W (ohne NFC), 1,26 W (mit NFC) |
| Stromverbrauch @5V |
215 mA typisch (NFC), 253 mA typisch (ohne NFC) |
| Abmessungen (BxTxH) |
61,5 × 65,5 × 18,3 mm |
| Gewicht |
36,4 g |
| Betriebstemperatur |
-20°C bis +60°C |
| Lagertemperatur |
-40°C bis +75°C |
| Luftfeuchtigkeit |
5–95 % (nicht kondensierend) |
| Umgebungslicht |
0–100.000 Lux |
| Zertifikate |
CE, FCC Part 15 Class B |
| Schutzklasse |
Für OEM-Integration (Gehäuse je nach Anwendung) |
Lieferumfang:
-
1× LV8200 Barcode-Scanner-Modul (Version nach Auswahl: mit oder ohne NFC)
-
1× Anschlusskabel (USB oder RS232, je nach Bestellung)
-
1× Kurzanleitung / Entwickler-Guide
