ESP32 Boards

Dieses 3-in-1 ESP32 Entwicklungsset bietet eine professionelle Lösung für IoT-, Smart-Home-, Robotik- und Automatisierungsprojekte. Je nach Variante erhalten Sie entweder das GPIO Breakout Board, ein ESP32S DevKit oder ein ESP32-U DevKit mit externer IPEX-Antenne. Das mitgelieferte GPIO Breakout Board erweitert sämtliche GPIO-Pins des ESP32 auf leicht zugängliche Schraubklemmen und verdoppelt jeden Anschluss (1→2). Dadurch lassen sich Sensoren, Relais, Displays und weitere Komponenten deutlich einfacher anschließen – ganz ohne Steckbrett. Die ESP32-U Version verfügt zusätzlich über einen IPEX-Anschluss sowie eine 3 dBi WLAN-Antenne, wodurch eine deutlich größere Funkreichweite gegenüber der Standardversion erreicht werden kann. Ideal für Arduino IDE, ESP-IDF, PlatformIO, Home Assistant, ESPHome, Node-RED sowie zahlreiche IoT- und DIY-Projekte. 📦 Varianten Variante Lieferumfang Variante 1 GPIO Breakout Board für ESP32 DevKit 38 Pin Variante 2 ESP32-U DevKit 38 Pin + 3 dBi IPEX WLAN-Antenne + GPIO Breakout Board Variante 3 ESP32S DevKit 38 Pin + GPIO Breakout Board 📊 Vergleich der Varianten Eigenschaft Breakout Board ESP32-U Set ESP32S Set ESP32 DevKit ❌ ✅ ✅ GPIO Breakout Board ✅ ✅ ✅ Externe WLAN-Antenne ❌ ✅ (3 dBi) ❌ IPEX-Anschluss ❌ ✅ ❌ WLAN 2,4 GHz — ✅ ✅ Bluetooth — ✅ ✅ USB Micro — ✅ ✅ ⚙️ Technische Daten – ESP32 DevKit Eigenschaft Wert Mikrocontroller ESP32 Version DevKit V1 Pin-Anzahl 38 Pins WLAN 2,4 GHz IEEE 802.11 b/g/n Bluetooth Bluetooth Classic + BLE USB-Anschluss Micro-USB Betriebsspannung 5 V über USB Logikspannung 3,3 V Programmierung Arduino IDE, ESP-IDF, PlatformIO USB-UART Integriert 📡 ESP32-U (nur Variante 2) Eigenschaft Wert Antennenanschluss IPEX / U.FL Antenne 3 dBi WLAN-Antenne Frequenz 2,4 GHz Vorteil Erhöhte Funkreichweite und stabilere Verbindung 🔌 Technische Daten – GPIO Breakout Board Eigenschaft Wert Kompatibilität ESP32 DevKit V1 (38 Pin) GPIO-Erweiterung 1 Eingang → 2 Anschlüsse Anschlussart Schraubklemmen Boardgröße ca. 78 × 63 × 10 mm Material FR4 Leiterplatte Montage Direkt für ESP32 DevKit Kompatibilität: Passend für ESP32 DevKit V1 mit 38 Pins und einem Pinabstand von ca. 22 mm. 🚀 Vorteile ✔ Kein Steckbrett erforderlich ✔ Jeder GPIO doppelt verfügbar ✔ Übersichtliche Schraubklemmen ✔ Schneller Sensoranschluss ✔ Einfache Verdrahtung ✔ Wiederverwendbare Anschlüsse ✔ Ideal für Prototypen ✔ Perfekt für Dauerinstallationen ✔ ESP32-U mit externer Hochleistungsantenne verfügbar ⚙️ Eigenschaften 38-Pin ESP32 DevKit GPIO 1→2 Erweiterung Schraubklemmen für alle Pins WLAN & Bluetooth USB Micro Arduino kompatibel ESP-IDF kompatibel PlatformIO kompatibel Home Assistant kompatibel ESPHome kompatibel Node-RED kompatibel 🎯 Einsatzbereiche Smart Home IoT-Systeme ESPHome Home Assistant Industrieautomation Sensorik Robotik Relaissteuerungen Datenlogger Displays Wetterstationen Überwachungssysteme DIY-Projekte Prototypenentwicklung 💡 Warum ein GPIO Breakout Board? Das Breakout Board erleichtert den Aufbau erheblich: Jeder GPIO ist zweimal verfügbar. Direkter Anschluss über Schraubklemmen. Kein loses Steckbrett erforderlich. Saubere und sichere Verdrahtung. Ideal für dauerhafte Installationen. Spart Zeit bei Entwicklung und Fehlersuche. ⚠️ Hinweise Das Breakout Board ist ausschließlich mit ESP32 DevKit V1 (38 Pin) kompatibel. Nicht passend für 30-Pin- oder 36-Pin-ESP32-Boards. Die ESP32-U Version besitzt einen IPEX-Anschluss für externe Antennen. Die ESP32S Version verwendet die integrierte PCB-Antenne. 📦 Lieferumfang Variante 1 1 × GPIO Breakout Board für ESP32 DevKit 38 Pin Variante 2 1 × ESP32-U DevKit V1 (38 Pin) 1 × GPIO Breakout Board 1 × 3 dBi WLAN-IPEX-Antenne Variante 3 1 × ESP32S DevKit V1 (38 Pin) 1 × GPIO Breakout Board

Lesen Sie Mehr Weniger

Das ESP32-Entwicklungsplatine, der Standard- bis 7-Zoll-  Bildschirm und SD Card unterstützen das automatische Herunter laden mit einer Taste, bieten lvgl-Demo und Arduino-Beispiele Parameter: Verwenden Low-Power-Dual-Core-32-Bit-CPU, die als Anwendungs prozessor verwendet werden kann. Die Haupt frequenz beträgt bis zu 240MHz und die Rechen leistung beträgt bis zu dmips Eingebaute 520 kb sram Arbeitsspannung 4,75-5,25 V Spiflash Standard 32mbit RAM intern 520kb Wi-Fi 802,11 b/g/n/e/i Bluetooth Bluetooth 4,2 br/edr und ble Standard Unterstützung schnitts telle (2mbps) uart, spi, i2c, pwm Unterstützung tf karte, maximale unterstützung 4g Io port 9 Standard einstellung für serielle Port rate 115200bps Spektrum bereich 2483,5 ~ MHz Antennen form an Bord der Leiterplatte antenne, 2dbi gewinnen Bild Ausgabe format: JPEG (nur ov2640 Unterstützung), BMP, Graustufen Verpackungs methode dip-16 Sende leistung 802,11 b: 17 ± 2dbm (@ 11mbps) 802,11g: 14 ± 2dbm (@ 54mbps) 802,11 n: 13 ± 2dbm (@ mcs7) Empfangende Empfindlichkeit cck, 1mbps:-90dbm Cck, 11mbps:-85dbm 6mbps (1/2bpsk): -88dbm 54mbps (3/464-qam): -70dbm Mcs7 (65 MBit/s, 72,2 MBit/s): -67dbm Strom verbrauch schalten Sie den Blitz aus: 180ma @ 5v Schalten Sie den Blitz ein und stellen Sie die Helligkeit auf das Maximum ein: 310ma @ 5v Tiefschlaf: Der niedrigste Strom verbrauch kann 6ma @ 5v erreichen Moderm-Schlaf: Der niedrigste kann 20ma @ 5v erreichen Licht-Schlaf: der niedrigste kann 6,7 ma @ 5v erreichen Sicherheit wpa/wpa2/WPA2-Enterprise/wps Arbeitstemperatur-20 ℃ ~ 70 ℃ Speicher umgebung-40 ℃ ~ 125 ℃, <90% rh Anwendung Home Smart Device Bild übertragung Drahtlose Überwachung Intelligente Landwirtschaft Qr drahtlose Erkennung Signal des drahtlosen Position ierungs systems andere iot Anwendungen Lieferumfang: 1 x  Display Modul Mit Kabel   Weitere Bilder

Lesen Sie Mehr Weniger

OV5640 Bildsensor: Technische Übersicht Der OV5640 Bildsensor ist eine hochmoderne Lösung für Anwendungen in der digitalen Bildverarbeitung und bietet beeindruckende 5 Millionen Pixel. Diese hohe Auflösung ermöglicht es, klare und detailreiche Bilder zu erfassen, die in verschiedenen Bereichen, wie der Überwachungstechnik, Robotik oder in mobilen Geräten, Anwendung finden. Wichtige Funktionen Mit einer niedrigen Betriebsspannung ist der OV5640 besonders geeignet für Embedded-Anwendungen. Dies sorgt nicht nur für einen geringen Energieverbrauch, sondern trägt auch zur Verlängerung der Batterielebensdauer in mobilen Geräten bei. Der Sensor unterstützt eine Sicht von bis zu 120 Grad, was ihn ideal für Weitwinkelaufnahmen macht. Die Steuerung erfolgt über einen SCCB-Bus, der eine einfache Programmierung aller Bildverarbeitungsfunktionen ermöglicht. Dazu gehören unter anderem die Anpassung der Gamma-Kurve, den Weißabgleich sowie die Regulierung von Sättigung und Chroma. Dies gewährleistet eine flexible Handhabung der Bildqualität und ermöglicht die Anpassung an spezifische Anforderungen des jeweiligen Anwendungsbereichs. Technische Spezifikationen - **Pixelanzahl:** 5 Millionen Pixel - **Betriebsspannung:** Niederspannung, ideal für Embedded-Anwendungen - **Sichtfeld:** 120 Grad - **Connector:** DVP - **Höhe:** 5,12 mm - **Objektivgröße:** 1/4" - **Kabellänge:** 78 mm - **Verzerrung:** Weniger als 1%   Zusätzlich kann der OV5640 mit verschiedenen ESP-Modulen verwendet werden. Diese Module sind mit einer Dual-Core-32-Bit-CPU ausgestattet, die Frequenzen von bis zu 240 MHz unterstützen und Rechenleistungen bis zu 600 DMIPS bieten. Sie verfügen außerdem über integrierte Funktionen wie UART, SPI, I2C, PWM, ADC und DAC, was sie zu einer flexiblen Wahl für verschiedene Anwendungen in der Bildverarbeitung macht. Mit seiner einzigartigen Sensortechnologie verbessert der OV5640 die Bildqualität erheblich, indem er klare und stabile Farbbilder liefert und gleichzeitig Verzerrungen minimiert. Dies macht ihn zu einer ausgezeichneten Wahl für Entwickler, die hohe Ansprüche an die Bildverarbeitung stellen. Lieferumfang: 1 x Stück ESP32Cam  mit der Kamera

Lesen Sie Mehr Weniger

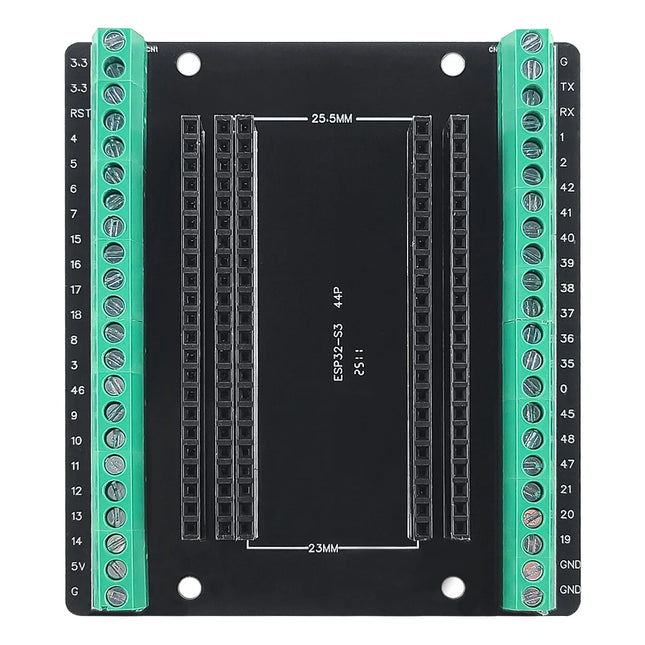

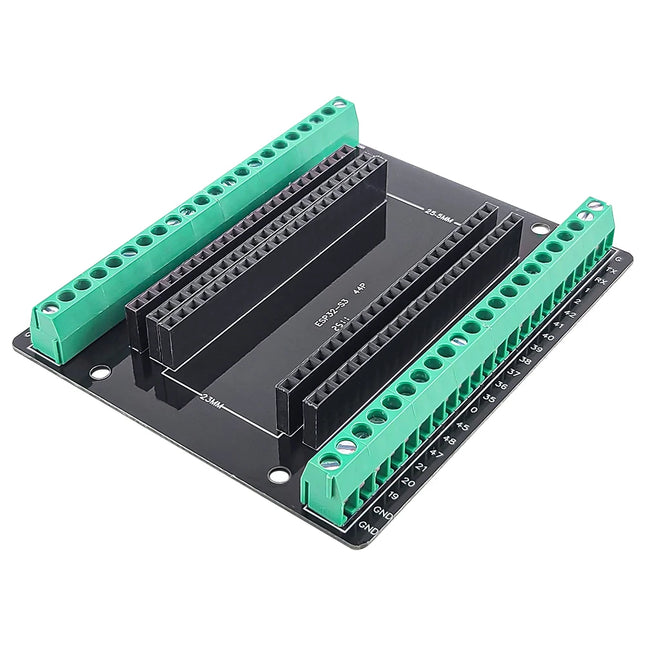

Das 44-Pin Terminal Expansion Adapter Board ist eine praktische Erweiterungsplatine für ESP32-S3 Development Boards mit 44 Pins. Alle Pins des ESP32-S3 werden auf übersichtliche Schraubklemmen herausgeführt. Dadurch können Sensoren, Relais, Aktoren, Steuerleitungen und andere Komponenten schnell und zuverlässig angeschlossen werden – ohne direkt am ESP32-S3 löten zu müssen. Eine Besonderheit dieses Adapterboards ist die Unterstützung von zwei unterschiedlichen ESP32-S3 Boardbreiten. Durch die mehreren Buchsenleisten können sowohl Development Boards mit 23 mm als auch mit 25,5 mm Pin-Reihenabstand eingesetzt werden. Ideal für Prototypen, Prüfstände, IoT-Anwendungen, Maschinensteuerungen und dauerhaft aufgebaute ESP32-S3 Projekte. ⭐ Highlights Passend für ESP32-S3 Development Boards mit 44 Pins Unterstützt zwei verschiedene Pin-Reihenabstände 23 mm und 25,5 mm Alle wichtigen Pins über Schraubklemmen zugänglich Kein Löten an externen Leitungen erforderlich Übersichtliche Pin-Beschriftung direkt auf der Platine Mehrere Buchsenleisten für unterschiedliche Boardbreiten Robuste Schraubanschlüsse Ideal für schnelle Prototypen und feste Installationen Kompakte Bauform Befestigungsbohrungen zur Montage vorhanden 🔧 Kompatible ESP32-S3 Bauformen ESP32-S3 Ausführung Pin-Anzahl Pin-Reihenabstand Kompatibel ESP32-S3 Development Board 44 Pin 23 mm ✔ Ja ESP32-S3 Development Board 44 Pin 25,5 mm ✔ Ja Wichtig: Entscheidend ist nicht nur die Bezeichnung ESP32-S3, sondern auch die 44-Pin-Bauform und der Abstand zwischen den beiden Pin-Reihen. 📊 Technische Daten Eigenschaft Wert Produkttyp Terminal Expansion / Breakout Board Kompatibilität ESP32-S3 Development Boards Pin-Anzahl 44 Pin Unterstützter Pin-Abstand 23 mm / 25,5 mm Anschluss ESP32-S3 Buchsenleisten Externe Anschlüsse Schraubklemmen Platinenabmessungen ca. 80 × 70 mm Gewicht ca. 42 g Platinenfarbe Schwarz Klemmenfarbe Grün Befestigung 4 Montagebohrungen 🔌 Schraubklemmen-Anschlüsse Die GPIO- und Versorgungspins des eingesetzten ESP32-S3 Boards werden seitlich auf die Schraubklemmen geführt. Je nach verwendetem ESP32-S3 Development Board stehen darüber unter anderem Anschlüsse für folgende Signale zur Verfügung: GPIO TX RX 3,3 V 5 V GND RST Die eindeutige Beschriftung auf der Platine erleichtert Verdrahtung, Fehlersuche und spätere Änderungen am Aufbau. 📐 Zwei Boardbreiten auf einem Adapter Das Expansion Board besitzt mehrere parallele Buchsenleisten und kann dadurch unterschiedliche 44-Pin-ESP32-S3-Platinen aufnehmen. 23 mm Pin-Abstand Geeignet für schmalere ESP32-S3 Development Boards mit einem Abstand von ca. 23 mm zwischen den Pin-Reihen. 25,5 mm Pin-Abstand Geeignet für breitere ESP32-S3 Development Boards mit einem Abstand von ca. 25,5 mm zwischen den Pin-Reihen. Damit kann ein einziges Terminal Board für mehrere verbreitete ESP32-S3-44-Pin-Bauformen verwendet werden. ⚙️ Vorteile gegenüber direkter Verdrahtung ✔ Schraubklemmen statt loser Jumper-Kabel ✔ Sauberer Aufbau im Schaltschrank oder Gehäuse ✔ Leitungen können sicher befestigt werden ✔ Einfacher Austausch des ESP32-S3 ✔ Schneller Zugriff auf GPIO-Pins ✔ Geeignet für Prototypen und dauerhafte Installationen ✔ Weniger Verdrahtungsaufwand ✔ Gute Übersicht bei komplexeren Projekten 🎯 Einsatzbereiche ESP32-S3 Entwicklungsprojekte IoT-Systeme Smart Home Hausautomation Maschinensteuerung Industrie-Prototypen Datenlogger Sensortechnik Mess- und Prüftechnik Relaissteuerungen Motorsteuerungen Robotik Prüfstände DIY-Elektronik Ausbildung und Labor ⚠️ Wichtiger Kompatibilitätshinweis Vor dem Kauf bitte das vorhandene ESP32-S3 Board prüfen. Das Adapterboard ist vorgesehen für: ESP32-S3 – 44 Pins – 23 mm oder 25,5 mm Pin-Reihenabstand Die Pinbelegung verschiedener ESP32-S3 Development Boards kann sich trotz gleicher mechanischer Abmessungen unterscheiden. Daher sollte die Beschriftung des verwendeten Development Boards vor dem Anschluss mit der Beschriftung des Terminal Boards verglichen werden. Das Expansion Board selbst ist kein ESP32-S3 Mikrocontroller und kann nicht eigenständig programmiert oder betrieben werden. 📦 Lieferumfang 1 × Terminal Expansion Adapter Board 44-Pin für ESP32-S3 ESP32-S3 Development Board ist nicht im Lieferumfang enthalten.

Lesen Sie Mehr Weniger

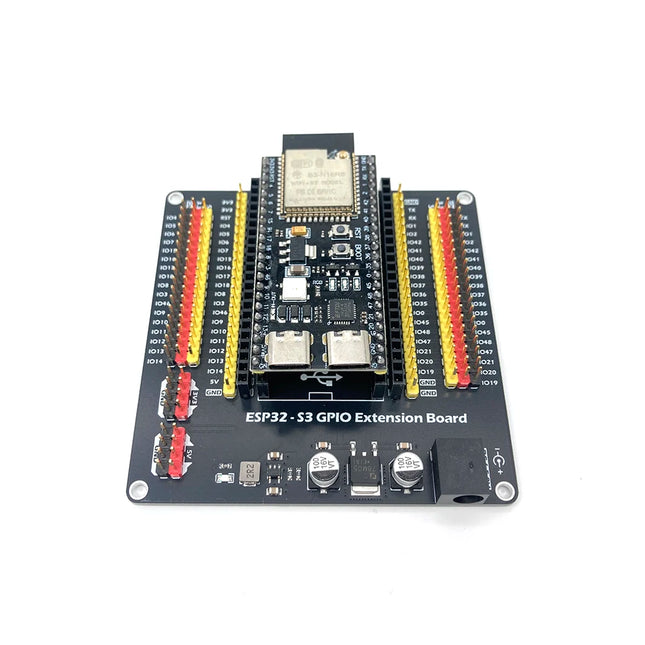

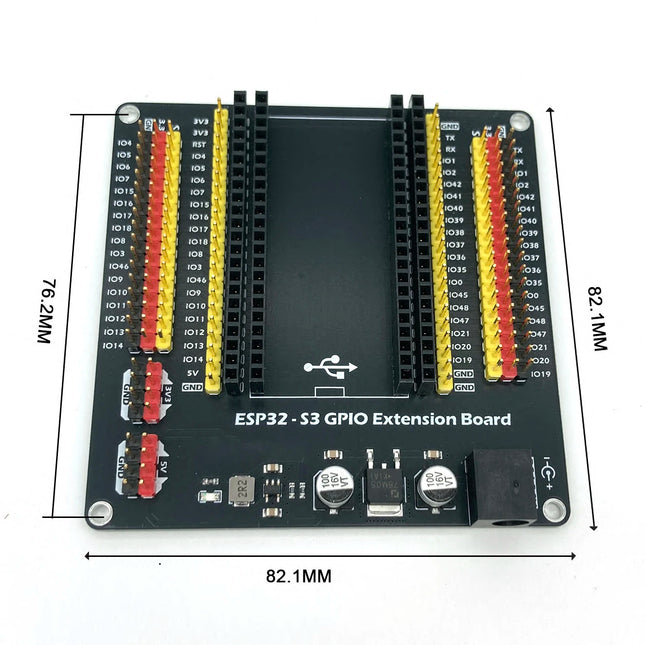

Das ESP32-S3 N16R8 Development Kit kombiniert ein leistungsfähiges ESP32-S3-WROOM-1 Entwicklungsboard mit einem speziell passenden 44-Pin GPIO Expansion Board. Das Expansion Board führt die GPIO-Anschlüsse übersichtlich heraus und stellt für zahlreiche Pins separate Signal-, 3,3-V-, 5-V- und GND-Anschlüsse bereit. Dadurch lassen sich Sensoren, Displays, Relais, Servos und andere Module deutlich einfacher anschließen als direkt am Development Board. Eine integrierte Stromversorgung auf dem Expansion Board ermöglicht zusätzlich die Versorgung über einen DC-Hohlstecker 5,5 × 2,1 mm mit 6,5–9 V DC. Das ESP32-S3 Board basiert auf der leistungsfähigen N16R8-Konfiguration mit 16 MB Flash und 8 MB PSRAM und eignet sich damit auch für anspruchsvollere IoT-, Automatisierungs-, Datenlogger- und Embedded-Anwendungen. 📦 Varianten Variante ESP32-S3 GPIO Expansion Board Antenne Standard Set ESP32-S3 N16R8 44-Pin ✓ inklusive Onboard-Antenne External Antenna Set ESP32-S3 N16R8 44-Pin ✓ inklusive Externe 2,4-GHz-Antenne inklusive ⭐ Highlights ESP32-S3-WROOM-1 N16R8 16 MB Flash + 8 MB PSRAM 44-Pin Development Board Passendes 44-Pin GPIO Expansion Board 2,4-GHz WiFi Bluetooth Low Energy Zwei USB-C-Anschlüsse USB-to-Serial und native USB-Funktion GPIO-Anschlüsse komfortabel herausgeführt Separate Versorgungsanschlüsse für Peripherie DC-Stromversorgung am Expansion Board 6,5–9 V DC Eingang DC-Buchse 5,5 × 2,1 mm BOOT- und RESET-Taster Integrierte RGB-LED Ideal für Arduino IDE, ESP-IDF und PlatformIO 📊 Technische Daten – ESP32-S3 Eigenschaft Spezifikation Mikrocontroller ESP32-S3 Modul ESP32-S3-WROOM-1 Speichervariante N16R8 Flash-Speicher 16 MB PSRAM 8 MB CPU Dual-Core Xtensa LX7 CPU-Takt bis 240 MHz WLAN 2,4 GHz WiFi Bluetooth Bluetooth Low Energy Pin-Anzahl 44 Pins Logikpegel 3,3 V USB 2 × USB Type-C USB-to-Serial vorhanden Native USB / OTG vorhanden BOOT-Taster vorhanden RESET-Taster vorhanden RGB-LED integriert Programmierung USB-C Entwicklungsumgebungen Arduino IDE, ESP-IDF, PlatformIO 📊 Technische Daten – GPIO Expansion Board Eigenschaft Spezifikation Produkttyp ESP32-S3 GPIO Expansion Board Kompatibilität ESP32-S3 44-Pin Development Board Abmessungen ca. 83 × 83 mm Befestigungsbohrungen ca. 3 mm Lochabstand 76,2 × 76,2 mm DC-Eingang 6,5–9 V DC DC-Anschluss 5,5 × 2,1 mm GPIO-Ausführung Mehrreihige Pinleisten Versorgungsschienen 3,3 V / 5 V / GND Montage Development Board steckbar 🧠 N16R8 – großer Speicher für anspruchsvolle Projekte Die Bezeichnung N16R8 beschreibt die Speicherausstattung: Kennzeichnung Bedeutung N16 16 MB Flash R8 8 MB PSRAM Der zusätzliche PSRAM bietet deutlich mehr Arbeitsspeicher für Anwendungen wie: Webserver umfangreiche Benutzeroberflächen Displays Datenlogger größere Datenpuffer IoT-Gateways Bildverarbeitung Netzwerkprojekte komplexere Embedded-Anwendungen 🔌 44-Pin GPIO Expansion Board Das Expansion Board macht die GPIO-Anschlüsse des ESP32-S3 wesentlich komfortabler zugänglich. Die Pins werden übersichtlich entlang der beiden Seiten des Boards herausgeführt. Dadurch können mehrere externe Komponenten angeschlossen werden, ohne ständig direkt an den eng nebeneinanderliegenden ESP32-Pins arbeiten zu müssen. Besonders praktisch für ✔ Sensoren ✔ Relaismodule ✔ Displays ✔ Taster und Schalter ✔ LEDs ✔ Encoder ✔ Servos ✔ Kommunikationsmodule ✔ Prototypen und Versuchsaufbauten ⚡ Integrierte Stromversorgung Ein wichtiger Vorteil dieses Expansion Boards ist die zusätzliche DC-Stromversorgung. Das Board verfügt über eine: DC 5,5 × 2,1 mm Hohlsteckerbuchse für eine Eingangsspannung von: 6,5–9 V DC Auf dem Expansion Board befindet sich eine Spannungsregelung zur Bereitstellung der benötigten Versorgungsschienen. Damit muss das komplette Entwicklungssetup nicht ausschließlich über USB versorgt werden. 🔗 GPIO & Schnittstellen Der ESP32-S3 stellt zahlreiche Hardwarefunktionen bereit: GPIO Digital Input / Output PWM ADC kapazitive Touch-Eingänge UART SPI I²C USB JTAG RTC-Funktionen Clock-Ausgänge Dadurch eignet sich das Kit als zentrale Steuerungsplattform für unterschiedlichste elektronische Projekte. 📡 WiFi & Bluetooth Der ESP32-S3 verfügt über integrierte drahtlose Kommunikation. 2,4-GHz WiFi Geeignet beispielsweise für: Webserver MQTT REST API Home Automation Datenübertragung Fernüberwachung OTA-Firmwareupdates IoT-Dashboards Bluetooth Low Energy BLE ermöglicht unter anderem: Smartphone-Kommunikation Sensoranbindung Gerätekonfiguration drahtlose Steuerung BLE-Beacons 🔌 Zwei USB-C-Anschlüsse Das Development Board besitzt zwei USB-C-Schnittstellen. USB-to-Serial Für: Programmierung Firmware Upload Serial Monitor Debug-Ausgaben Native USB Der ESP32-S3 unterstützt zusätzlich native USB-Funktionen. Je nach Firmware sind beispielsweise USB-Device-, HID- oder andere Embedded-USB-Anwendungen möglich. 📡 Variante mit externer Antenne Für Anwendungen, bei denen eine externe Antenne benötigt wird, steht eine zweite Set-Variante zur Verfügung. Diese beinhaltet zusätzlich eine 2,4-GHz-Antenne für die entsprechende ESP32-S3-Ausführung mit externem Antennenanschluss. Die externe Antenne ist insbesondere interessant bei: Einbau in Gehäuse ungünstiger Position des Controllers Maschinen und Anlagen IoT-Gateways räumlich flexibler Antennenpositionierung 🚀 Typische Einsatzbereiche IoT Smart Home Industrieautomation Robotik Datenlogger Maschinensteuerung Sensornetzwerke Messsysteme Prüfstände Home Assistant ESPHome MQTT Webserver HMI und Displays Motorsteuerungen Fernüberwachung DIY-Elektronik Ausbildung und Entwicklung 💻 Programmierung Das Board eignet sich unter anderem für: Arduino IDE Ideal für schnelle Prototypen und eine große Auswahl verfügbarer Bibliotheken. ESP-IDF Die offizielle Entwicklungsumgebung für professionelle ESP32-Anwendungen. PlatformIO Geeignet für strukturierte und umfangreichere Embedded-Projekte. ⚠️ Wichtige Hinweise Die GPIO-Logikspannung beträgt 3,3 V. Die 5-V-Versorgungsschiene bedeutet nicht, dass die ESP32-S3 GPIO-Eingänge 5-V-tolerant sind. Externe Signale müssen zum zulässigen GPIO-Spannungsbereich des ESP32-S3 passen. Bei externer DC-Versorgung die richtige Polarität und Eingangsspannung beachten. Für das Expansion Board ist eine DC-Versorgung von 6,5–9 V vorgesehen. Vor Anschluss leistungsstarker Verbraucher muss geprüft werden, ob die Stromversorgung des Expansion Boards ausreichend dimensioniert ist. Motoren, größere Servos, Heizungen oder andere Hochstromverbraucher sollten nicht direkt aus einem ESP32-GPIO versorgt werden. 📦 Lieferumfang Variante 1 – Standard 1 × ESP32-S3 N16R8 44-Pin Development Board 1 × ESP32-S3 44-Pin GPIO Expansion Board Variante 2 – mit externer Antenne 1 × ESP32-S3 N16R8 44-Pin Development Board 1 × ESP32-S3 44-Pin GPIO Expansion Board 1 × externe 2,4-GHz-Antenne

Lesen Sie Mehr Weniger

ntenna Set ESP32-S3 N16R8, 44-Pin IPEX + externe 2-dBi 2,4-GHz-Antenne Terminal Expansion Adapter inklusive ⭐ Highlights Leistungsfähiger ESP32-S3 Dual-Core MCU N16R8: 16 MB Flash + 8 MB PSRAM 44-Pin Development Board 2,4-GHz WiFi Bluetooth Low Energy Zwei USB-C-Anschlüsse Native USB-/OTG-Unterstützung USB-zu-Serial-Schnittstelle CH343P USB-Serial-Chip BOOT- und RESET-Taster Integrierte WS2812 RGB-LED Zahlreiche GPIO-, ADC-, Touch-, PWM- und Kommunikationsschnittstellen Expansion Board mit Schraubklemmen Ideal für ESP-IDF, Arduino IDE und PlatformIO 📊 Technische Daten – ESP32-S3 Eigenschaft Spezifikation MCU ESP32-S3 Modul ESP32-S3-WROOM-1 Speichervariante N16R8 Flash 16 MB PSRAM 8 MB CPU Dual-Core Xtensa 32-Bit LX7 Maximale CPU-Frequenz bis 240 MHz WLAN 2,4 GHz WiFi WiFi-Standard IEEE 802.11 b/g/n Bluetooth Bluetooth Low Energy Pin-Anzahl 44 Pins USB USB-C Native USB Unterstützt USB OTG Unterstützt USB-Serial CH343P RGB-LED WS2812 Taster BOOT + RESET Logikpegel 3,3 V Programmierung USB-C Bauform Development Board / DIP 🧠 N16R8 – was bedeutet das? Die Bezeichnung N16R8 beschreibt die Speicherausstattung des ESP32-S3: Kennzeichnung Bedeutung N16 16 MB Flash-Speicher R8 8 MB PSRAM Die zusätzliche PSRAM ist besonders interessant für Anwendungen, die größere Datenmengen im Arbeitsspeicher benötigen. Dazu gehören beispielsweise: Kameraprojekte Webserver größere Display-Oberflächen Datenlogger Bildverarbeitung umfangreiche Netzwerkprojekte IoT-Gateways größere Datenpuffer 🔌 Terminal Expansion Adapter Board Das mitgelieferte Expansion Board erleichtert die feste Verdrahtung des ESP32-S3 erheblich. Anstatt Sensoren und Aktoren ausschließlich über lose Jumper-Kabel anzuschließen, stehen robuste Schraubklemmen zur Verfügung. Vorteile ✔ GPIO-Anschlüsse bequem zugänglich ✔ Saubere Verdrahtung ✔ Schraubklemmen für feste Leitungsverbindungen ✔ Ideal für Prototypen und Versuchsaufbauten ✔ Weniger lose Steckverbindungen ✔ Entwicklungsboard weiterhin austauschbar ✔ Besonders praktisch für Schaltschrank-, Labor- und Automatisierungsprojekte 📌 GPIO & Schnittstellen Der ESP32-S3 stellt zahlreiche Funktionen über seine GPIOs bereit, darunter: Digital Input / Output PWM ADC Touch-Eingänge UART I²C SPI USB D+ / D− JTAG Interrupts Clock-Ausgänge Dadurch kann das Board mit einer Vielzahl externer Komponenten kombiniert werden. 🔗 Typische Peripherie Das Development Kit eignet sich beispielsweise für den Anschluss von: Temperatursensoren Feuchtigkeitssensoren Drucksensoren Abstandssensoren Displays OLED-Displays Relaismodule MOSFET-Treiber Motorcontroller Encoder Taster und Schalter LEDs Strom- und Spannungssensoren RS485-Module CAN-Transceiver GPS/GNSS-Module 📡 Variante 1 – Onboard Antenna ESP32-S3 N16R8 44-Pin + Terminal Expansion Adapter Board Diese Variante verwendet die direkt auf dem ESP32-Modul integrierte 2,4-GHz-Antenne. Vorteile Keine zusätzliche Antenne erforderlich Kompakter Aufbau Weniger Verkabelung Ideal für Entwicklungs- und Laborprojekte Gut für Anwendungen mit normaler Funkreichweite Lieferumfang Variante 1 1 × ESP32-S3 N16R8 44-Pin Development Board 1 × Terminal Expansion Adapter Board 📡 Variante 2 – IPEX External Antenna ESP32-S3 N16R8 44-Pin + IPEX + externe 2-dBi-Antenne + Terminal Expansion Adapter Board Diese Ausführung verfügt über einen IPEX-Antennenanschluss für eine externe 2,4-GHz-Antenne. Vorteile Externe Antenne frei positionierbar Besonders interessant beim Einbau in Gehäuse Antenne kann außerhalb des Geräts positioniert werden Flexible Funkinstallation Geeignet für IoT- und Automatisierungsanwendungen Lieferumfang Variante 2 1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX 1 × externe 2-dBi 2,4-GHz-Antenne 1 × Terminal Expansion Adapter Board 💻 Zwei USB-C-Schnittstellen Das Development Board besitzt zwei USB-C-Anschlüsse für unterschiedliche Entwicklungsaufgaben. USB-to-Serial Über den integrierten CH343P USB-Serial-Controller kann das Board programmiert und über die serielle Schnittstelle überwacht werden. ESP32-S3 Native USB / OTG Der ESP32-S3 bietet zusätzlich native USB-Funktionalität und kann je nach Softwarekonfiguration für USB-Anwendungen eingesetzt werden. Dies ermöglicht beispielsweise Projekte mit: USB HID USB-Geräten serieller Kommunikation USB-OTG-Anwendungen Embedded USB-Projekten ⚙️ BOOT & RESET Auf dem Board befinden sich separate Taster für: BOOT – zum Aufrufen des Download-/Programmiermodus RST / RESET – zum Neustarten des ESP32-S3 Dies erleichtert Entwicklung, Programmierung und Fehlersuche. 🌈 WS2812 RGB-LED Eine adressierbare WS2812 RGB-LED befindet sich direkt auf dem Development Board. Sie kann beispielsweise verwendet werden für: Statusanzeigen WiFi-Verbindungsstatus Fehlermeldungen Betriebszustände Debugging optische Benutzeranzeigen 🚀 Typische Einsatzbereiche Das ESP32-S3 N16R8 Kit eignet sich für: IoT-Systeme Smart Home Industrieautomation Datenlogger Sensornetzwerke Robotik Maschinensteuerungen Fernüberwachung Webserver MQTT-Systeme Home Assistant ESPHome Mess- und Prüftechnik Displays und HMI Kameraprojekte USB-Anwendungen DIY-Elektronik 💻 Entwicklungsumgebungen Der ESP32-S3 kann unter anderem mit folgenden Entwicklungsumgebungen verwendet werden: Arduino IDE ESP-IDF PlatformIO ESPHome MicroPython, abhängig von Firmware und Projekt ⚠️ Wichtige Hinweise Die GPIO-Logik des ESP32-S3 arbeitet mit 3,3 V. GPIO-Pins dürfen nicht ohne geeignete Pegelanpassung mit nicht kompatiblen höheren Signalspannungen betrieben werden. Bei Verwendung der externen Antennenvariante muss die Antenne korrekt am IPEX-Anschluss angeschlossen werden. Die tatsächliche Funkreichweite hängt stark von Antenne, Einbauposition, Gehäuse und Umgebung ab. Pinbelegung vor Anschluss externer Hardware immer mit der Beschriftung des Boards bzw. dem Pinout abgleichen. 📦 Lieferumfang Variante 1 – Onboard Antenna 1 × ESP32-S3 N16R8 44-Pin Development Board1 × Terminal Expansion Adapter Board Variante 2 – External Antenna 1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX1 × 2-dBi 2,4-GHz externe Antenne1 × Terminal Expansion Adapter Board

Lesen Sie Mehr Weniger

Dieses Dual-Kanal WLAN-Relaismodul basiert auf dem ESP8266 (ESP-01 / ESP-01S) und ist speziell für Smart-Home- und IoT-Anwendungen entwickelt.Dank der vorinstallierten Tasmota-Firmware ist das Modul sofort einsatzbereit – kein Flashen, keine Vorkonfiguration nötig. Über WLAN lässt sich das Relais bequem per Smartphone, Webinterface, Home Assistant, MQTT oder anderen Smart-Home-Systemen steuern. Ideal für DIY-Projekte, Hausautomation, Licht- und Gerätesteuerung. ⭐ Hauptmerkmale ✔ Tasmota vorinstalliert – Plug & Play ✔ 2 unabhängige Relaiskanäle ✔ ESP8266 / ESP-01S WiFi-Modul ✔ DC 5V Betriebsspannung ✔ Relais-Status-LED & Reset-Taste ✔ Low-Level-Trigger (GPIO-Steuerung) ✔ Bis zu 100 m stabile WLAN-Reichweite (offene Umgebung) ✔ Kompatibel mit Home Assistant, MQTT, OpenHAB ✔ Geeignet für AC & DC Lasten ⚙️ Technische Daten Parameter Wert Produkttyp Dual-Channel Smart Relais Modul WLAN-Modul ESP8266 (ESP-01 / ESP-01S) Firmware Tasmota (vorinstalliert) Betriebsspannung DC 5V Steuerlogik Low-Level Trigger Relaiskanäle 2 Relais-Kontakt NO / COM Max. Last AC 10A / 250V AC Max. Last DC 10A / 30V DC Schaltzyklen >100.000 Kommunikation WLAN 2,4 GHz WLAN-Reichweite bis ca. 100 m (offene Umgebung) Anzeige Relais-Status-LED Bedienelemente Reset-Taste Platinen-Größe ca. 32,1 × 50,7 mm Gewicht ca. 30 g Material Metall + Kunststoff 🧠 Funktionen & Nutzung Schalten von Licht, Steckdosen, Pumpen, Lüftern, Magnetventilen Steuerung per Webinterface, Smartphone, Tablet Integration in Home Assistant über MQTT oder HTTP Lokale Steuerung ohne Cloud möglich Unterstützt Automationen, Zeitpläne & Szenen 🔧 Besonderheiten Kein zusätzliches Flashen erforderlich Direkt einsatzbereit nach dem Einschalten Unterstützt Open-Source-Firmware (Tasmota) Sehr geringer Stromverbrauch Ideal für Smart-Home-Nachrüstung 🏠 Typische Anwendungen   Smart-Home Lichtsteuerung Steckdosen & Geräte schalten IoT-Projekte & DIY-Automation Garagentore, Pumpen, Ventile Zeit- & Szenensteuerung 📦 Lieferumfang 1 × ESP8266 / ESP-01S Dual-Channel Smart Relais Modul (Tasmota vorinstalliert) 🔎 Kurzbeschreibung ✔ Dual-Relais WLAN-Modul✔ ESP8266 / ESP-01S✔ Tasmota vorinstalliert✔ 5V Betrieb✔ 10A Relais✔ Smart-Home & IoT geeignet

Lesen Sie Mehr Weniger
