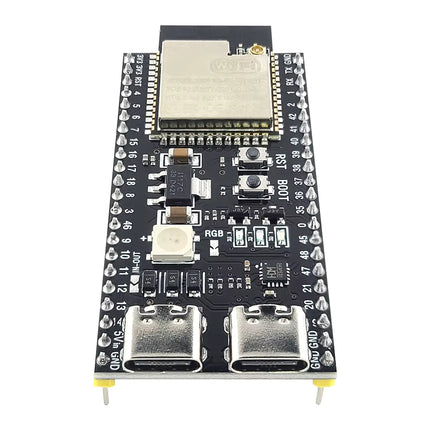

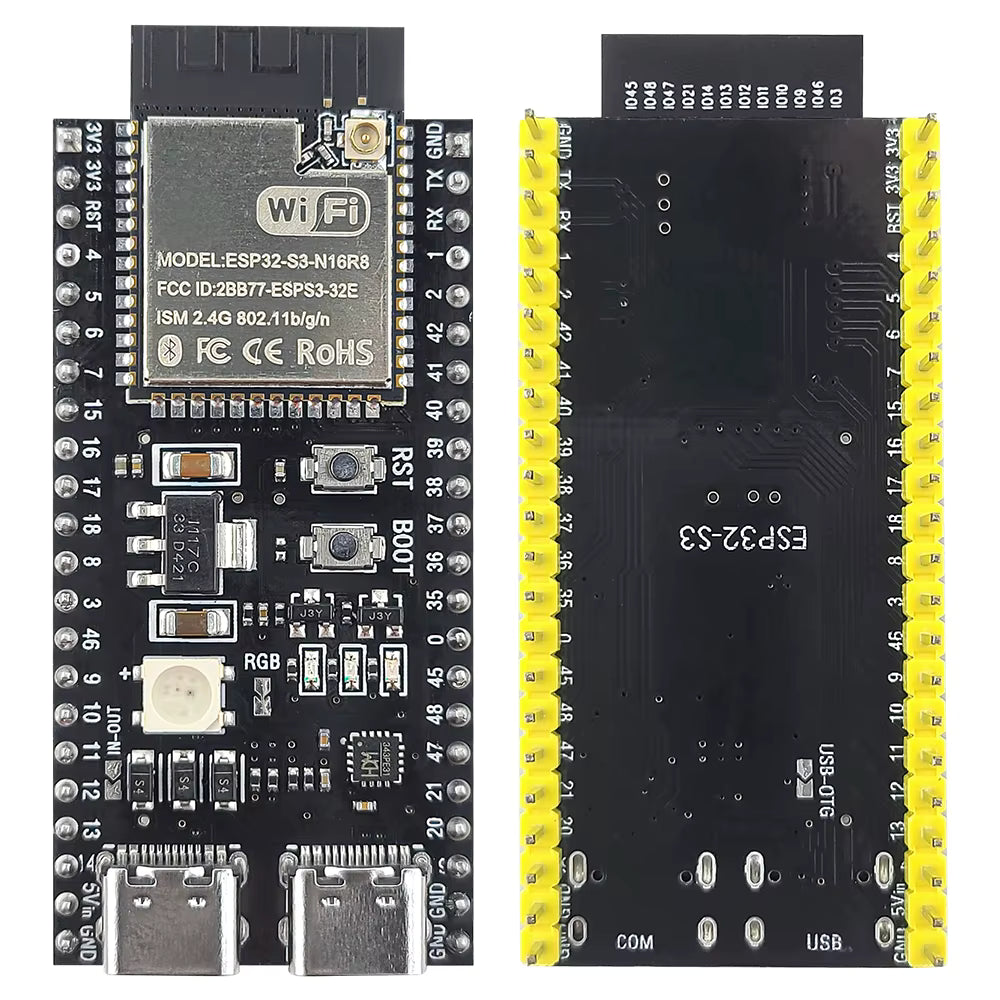

Beschreibung
| ntenna Set |

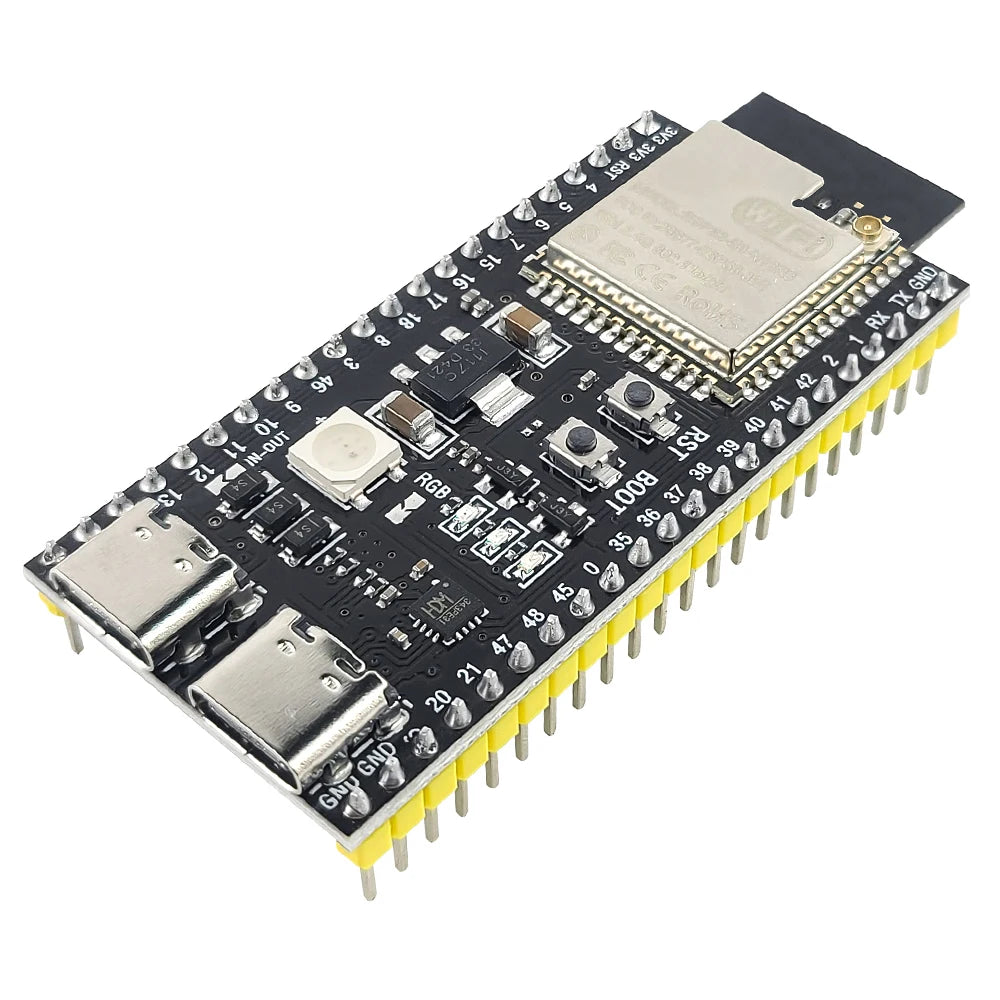

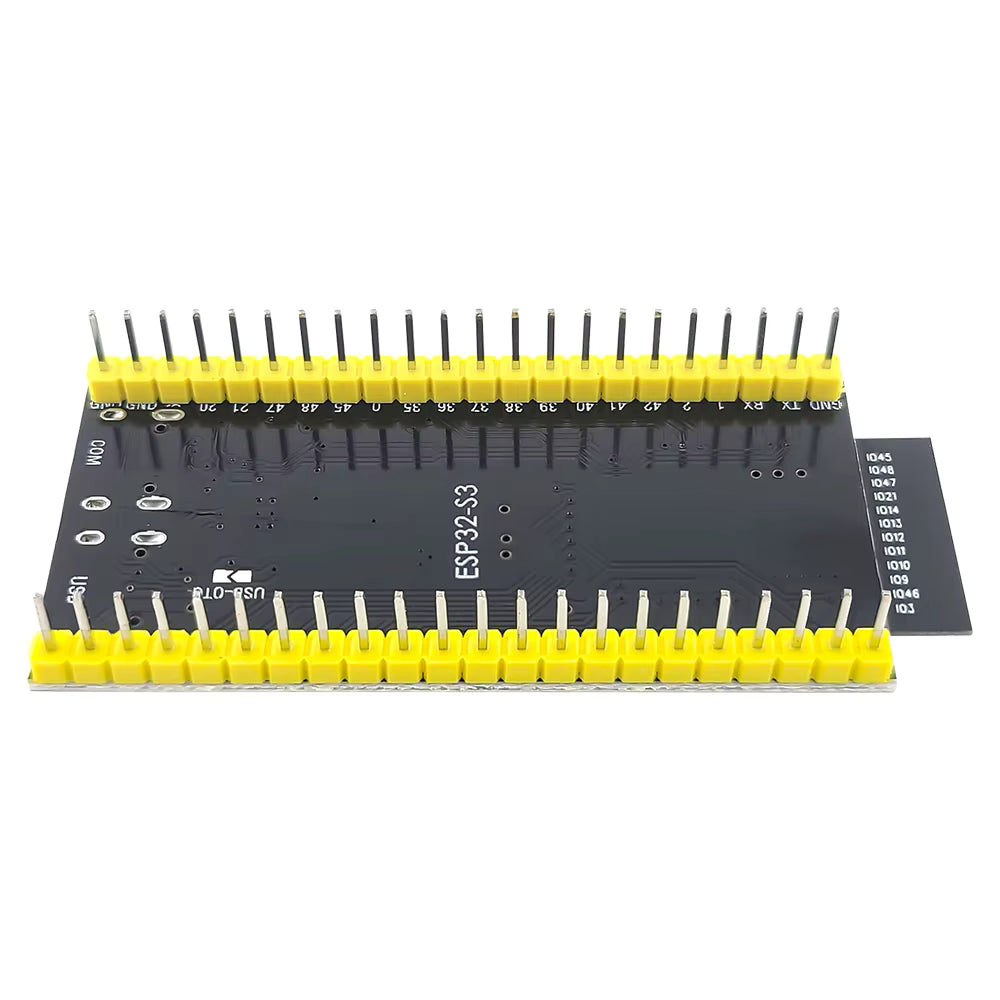

ESP32-S3 N16R8, 44-Pin |
IPEX + externe 2-dBi 2,4-GHz-Antenne
|
Terminal Expansion Adapter inklusive |
⭐ Highlights
- Leistungsfähiger ESP32-S3 Dual-Core MCU
- N16R8: 16 MB Flash + 8 MB PSRAM
- 44-Pin Development Board
- 2,4-GHz WiFi
- Bluetooth Low Energy
- Zwei USB-C-Anschlüsse
- Native USB-/OTG-Unterstützung
- USB-zu-Serial-Schnittstelle
- CH343P USB-Serial-Chip
- BOOT- und RESET-Taster
- Integrierte WS2812 RGB-LED
- Zahlreiche GPIO-, ADC-, Touch-, PWM- und Kommunikationsschnittstellen
- Expansion Board mit Schraubklemmen
- Ideal für ESP-IDF, Arduino IDE und PlatformIO
📊 Technische Daten – ESP32-S3
| Eigenschaft |
Spezifikation |
| MCU |
ESP32-S3 |
| Modul |
ESP32-S3-WROOM-1 |
| Speichervariante |
N16R8 |
| Flash |
16 MB |
| PSRAM |
8 MB |
| CPU |
Dual-Core Xtensa 32-Bit LX7 |
| Maximale CPU-Frequenz |
bis 240 MHz |
| WLAN |
2,4 GHz WiFi |
| WiFi-Standard |
IEEE 802.11 b/g/n |
| Bluetooth |
Bluetooth Low Energy |
| Pin-Anzahl |
44 Pins |
| USB |
USB-C |
| Native USB |
Unterstützt |
| USB OTG |
Unterstützt |
| USB-Serial |
CH343P |
| RGB-LED |
WS2812 |
| Taster |
BOOT + RESET |
| Logikpegel |
3,3 V |
| Programmierung |
USB-C |
| Bauform |
Development Board / DIP |
🧠 N16R8 – was bedeutet das?
Die Bezeichnung N16R8 beschreibt die Speicherausstattung des ESP32-S3:
| Kennzeichnung |
Bedeutung |
| N16 |
16 MB Flash-Speicher |
| R8 |
8 MB PSRAM |
Die zusätzliche PSRAM ist besonders interessant für Anwendungen, die größere Datenmengen im Arbeitsspeicher benötigen.
Dazu gehören beispielsweise:
- Kameraprojekte
- Webserver
- größere Display-Oberflächen
- Datenlogger
- Bildverarbeitung
- umfangreiche Netzwerkprojekte
- IoT-Gateways
- größere Datenpuffer

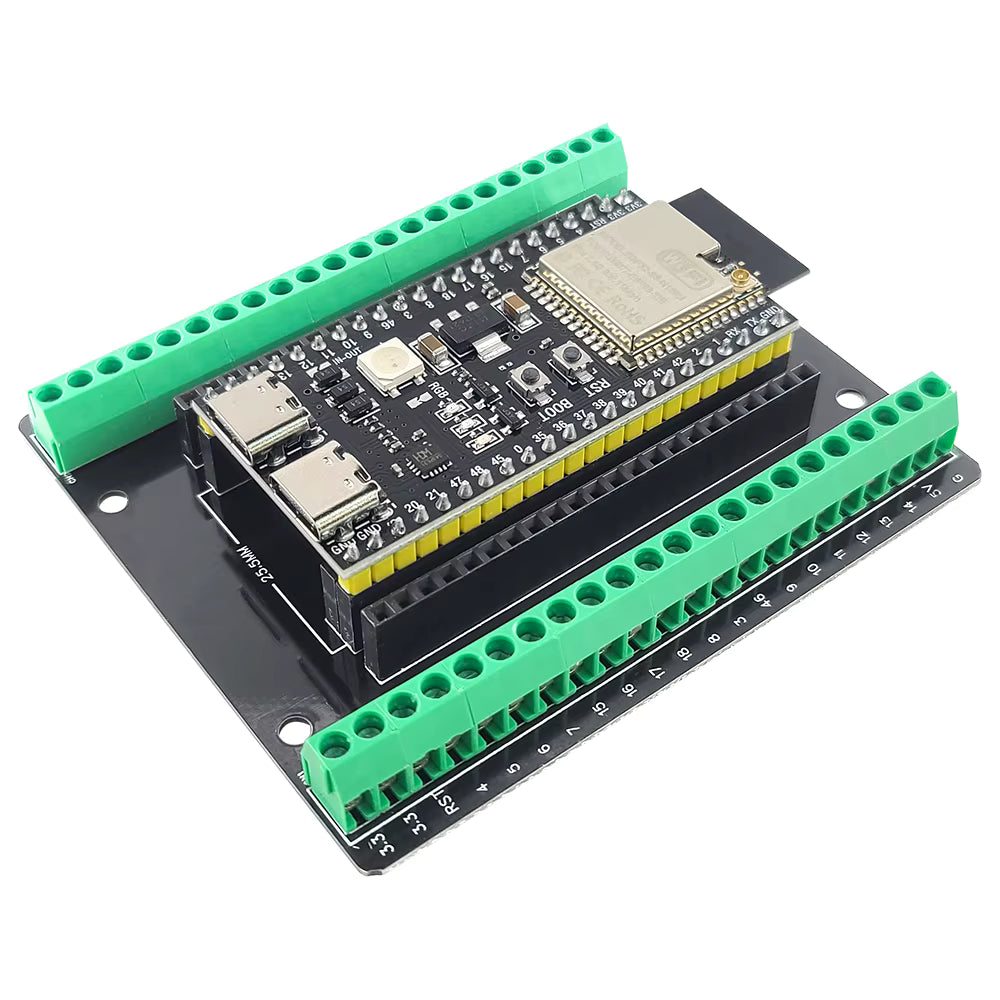

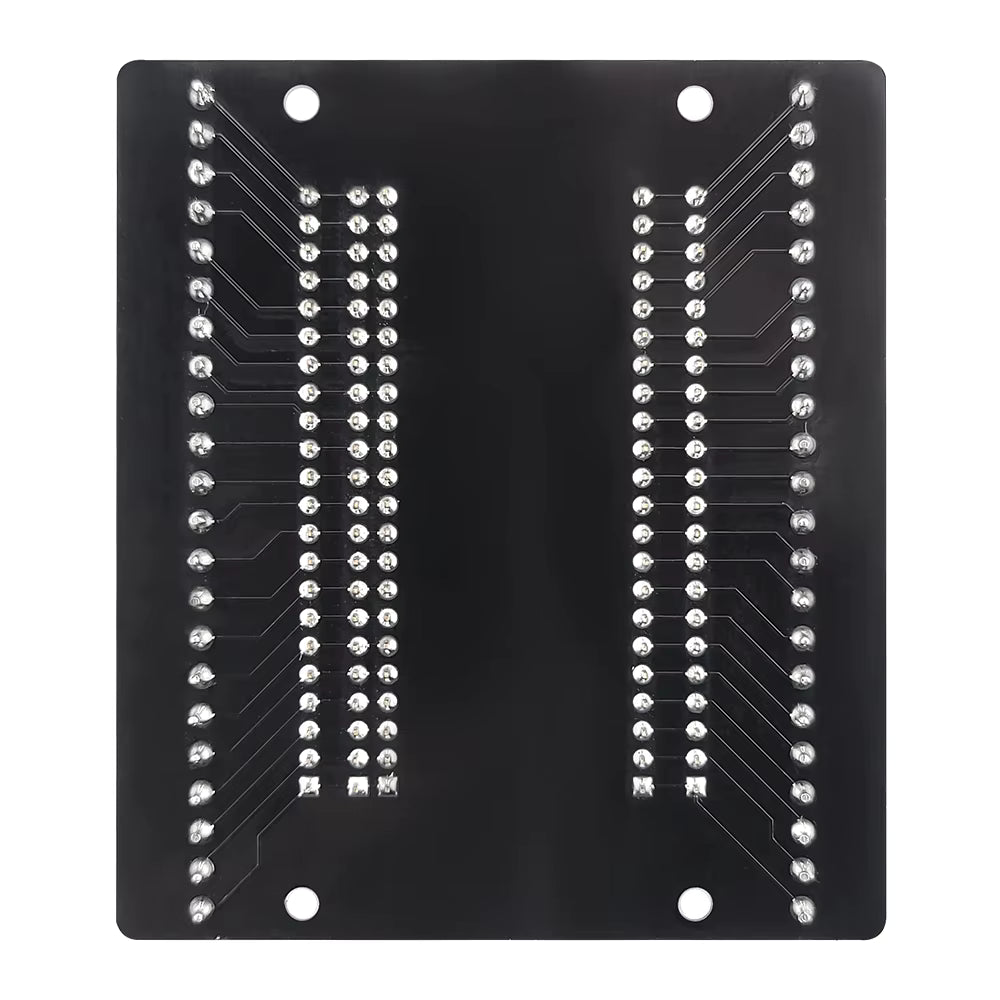

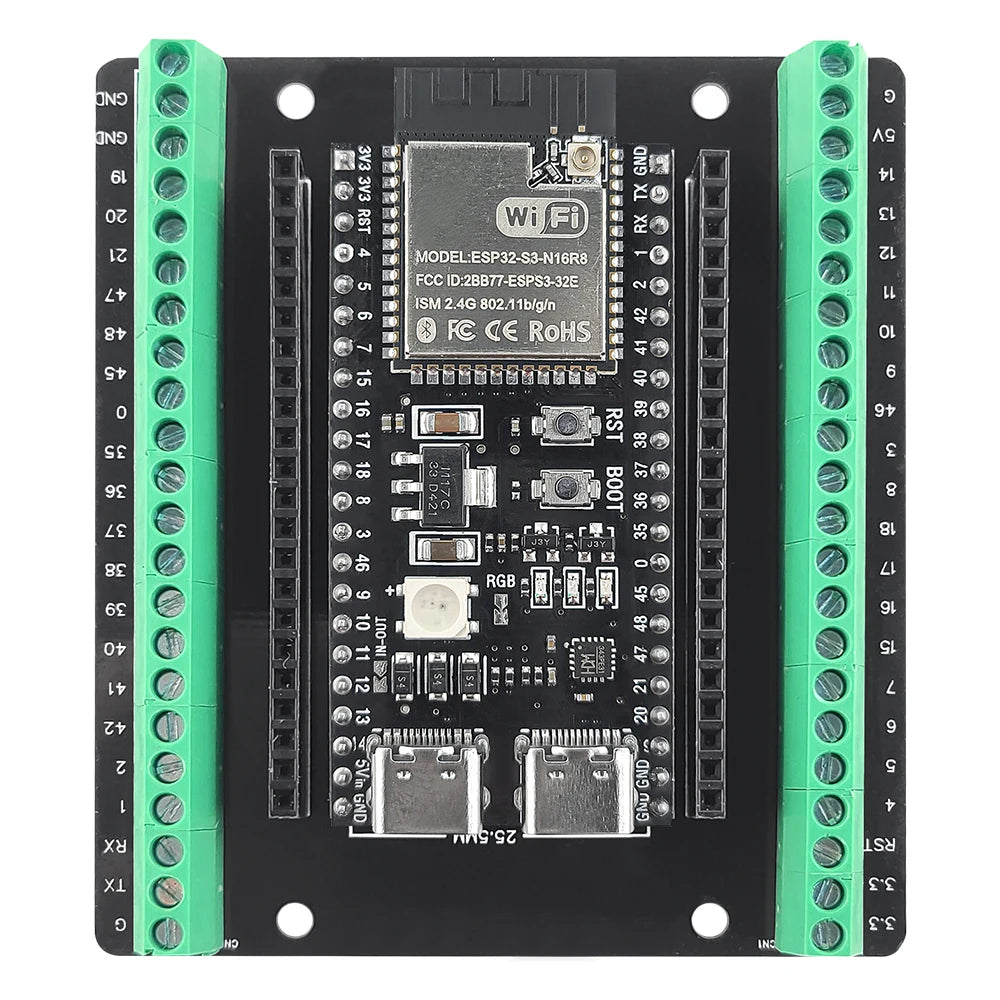

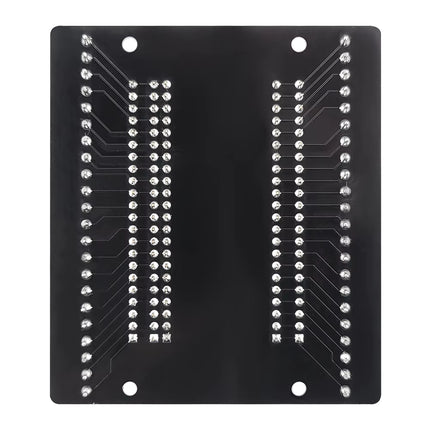

🔌 Terminal Expansion Adapter Board
Das mitgelieferte Expansion Board erleichtert die feste Verdrahtung des ESP32-S3 erheblich.
Anstatt Sensoren und Aktoren ausschließlich über lose Jumper-Kabel anzuschließen, stehen robuste Schraubklemmen zur Verfügung.
Vorteile
✔ GPIO-Anschlüsse bequem zugänglich
✔ Saubere Verdrahtung
✔ Schraubklemmen für feste Leitungsverbindungen
✔ Ideal für Prototypen und Versuchsaufbauten
✔ Weniger lose Steckverbindungen
✔ Entwicklungsboard weiterhin austauschbar
✔ Besonders praktisch für Schaltschrank-, Labor- und Automatisierungsprojekte

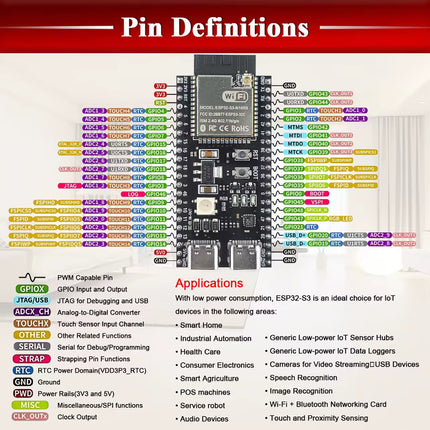

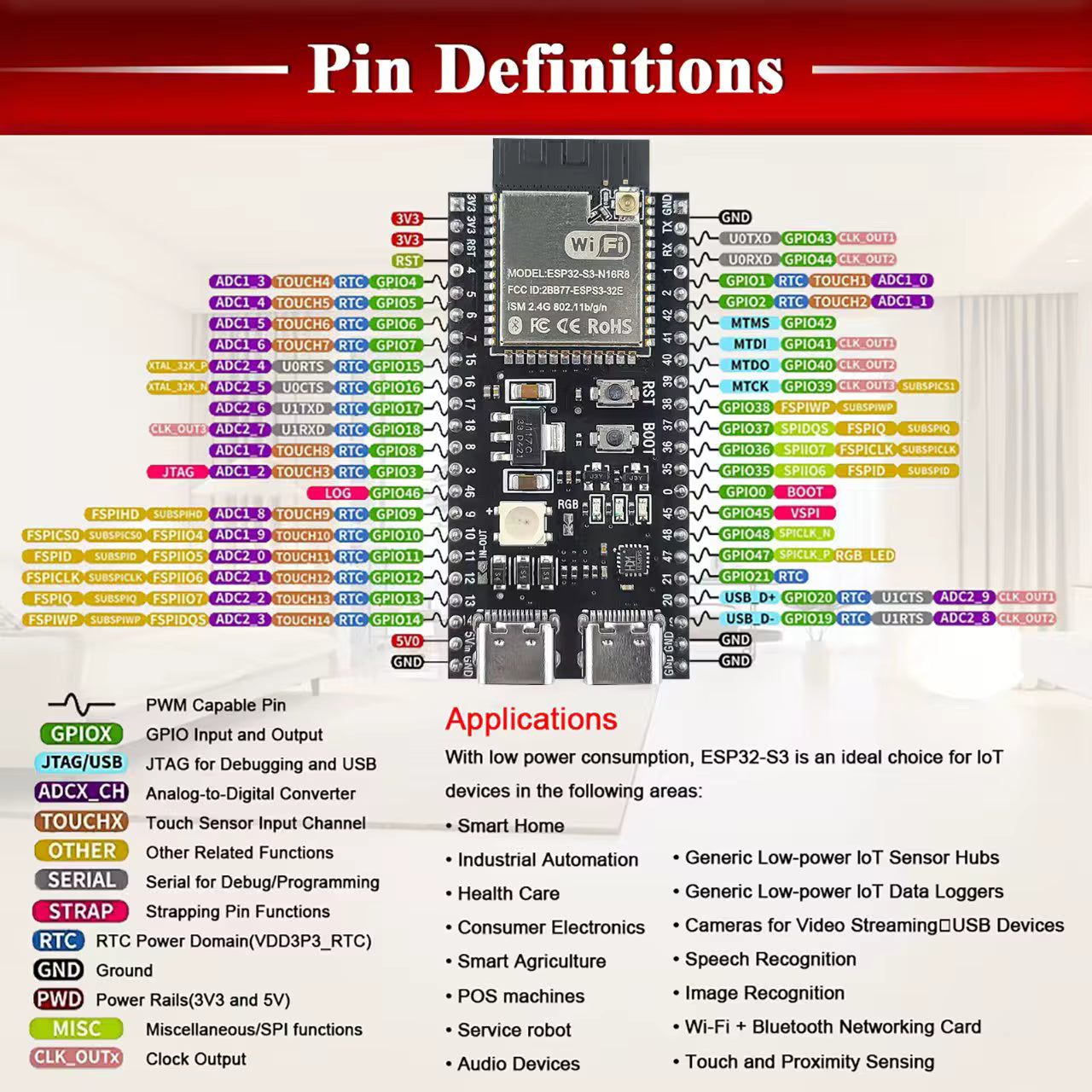

📌 GPIO & Schnittstellen
Der ESP32-S3 stellt zahlreiche Funktionen über seine GPIOs bereit, darunter:
- Digital Input / Output
- PWM
- ADC
- Touch-Eingänge
- UART
- I²C
- SPI
- USB D+ / D−
- JTAG
- Interrupts
- Clock-Ausgänge
Dadurch kann das Board mit einer Vielzahl externer Komponenten kombiniert werden.
🔗 Typische Peripherie
Das Development Kit eignet sich beispielsweise für den Anschluss von:
- Temperatursensoren
- Feuchtigkeitssensoren
- Drucksensoren
- Abstandssensoren
- Displays
- OLED-Displays
- Relaismodule
- MOSFET-Treiber
- Motorcontroller
- Encoder
- Taster und Schalter
- LEDs
- Strom- und Spannungssensoren
- RS485-Module
- CAN-Transceiver
- GPS/GNSS-Module
📡 Variante 1 – Onboard Antenna
ESP32-S3 N16R8 44-Pin + Terminal Expansion Adapter Board
Diese Variante verwendet die direkt auf dem ESP32-Modul integrierte 2,4-GHz-Antenne.
Vorteile
- Keine zusätzliche Antenne erforderlich
- Kompakter Aufbau
- Weniger Verkabelung
- Ideal für Entwicklungs- und Laborprojekte
- Gut für Anwendungen mit normaler Funkreichweite
Lieferumfang Variante 1
- 1 × ESP32-S3 N16R8 44-Pin Development Board
- 1 × Terminal Expansion Adapter Board

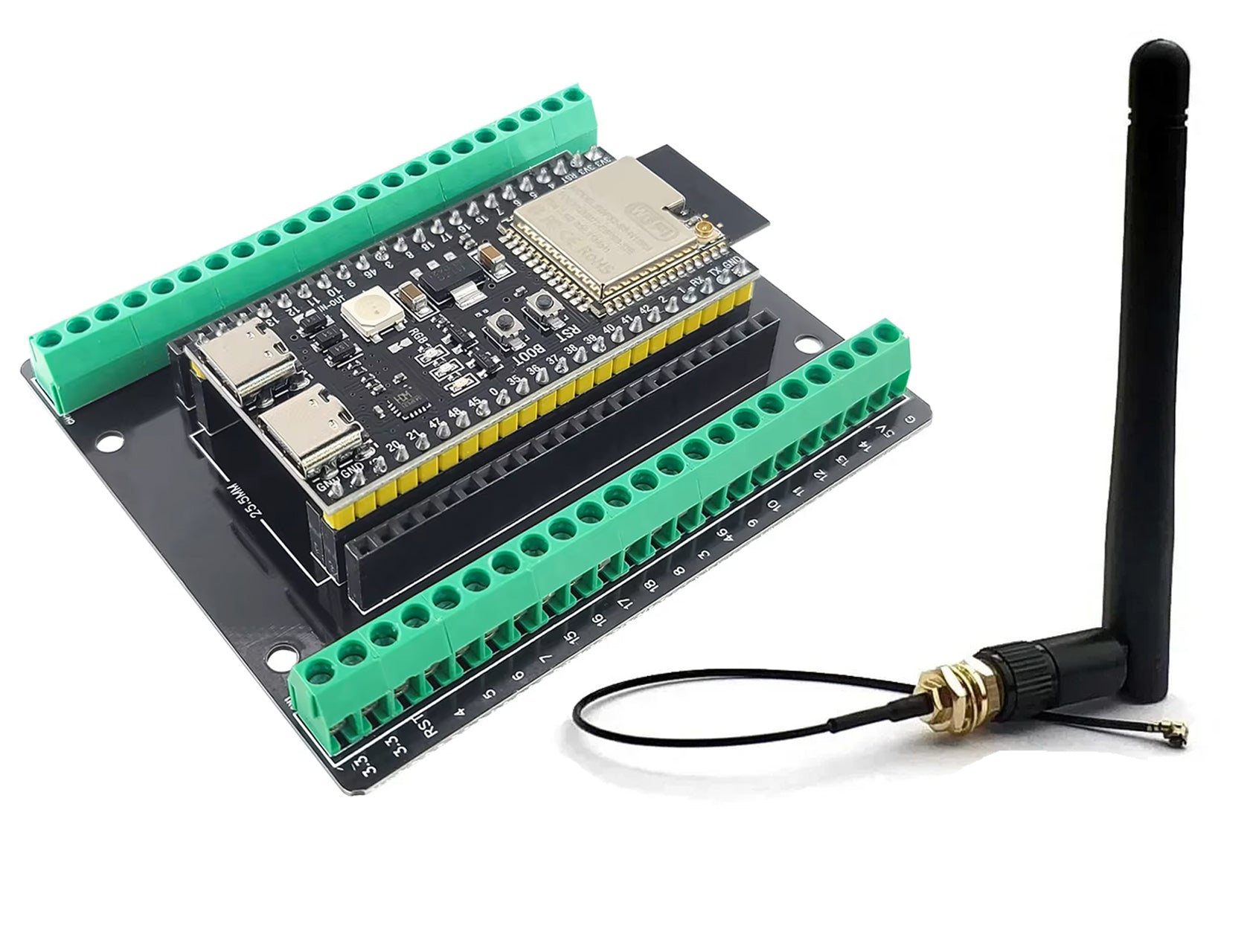

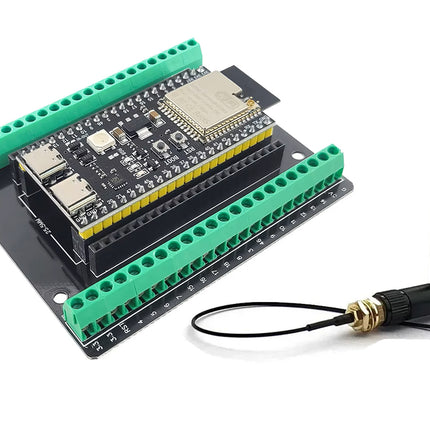

📡 Variante 2 – IPEX External Antenna
ESP32-S3 N16R8 44-Pin + IPEX + externe 2-dBi-Antenne + Terminal Expansion Adapter Board
Diese Ausführung verfügt über einen IPEX-Antennenanschluss für eine externe 2,4-GHz-Antenne.
Vorteile
- Externe Antenne frei positionierbar
- Besonders interessant beim Einbau in Gehäuse
- Antenne kann außerhalb des Geräts positioniert werden
- Flexible Funkinstallation
- Geeignet für IoT- und Automatisierungsanwendungen
Lieferumfang Variante 2
- 1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX
- 1 × externe 2-dBi 2,4-GHz-Antenne
- 1 × Terminal Expansion Adapter Board

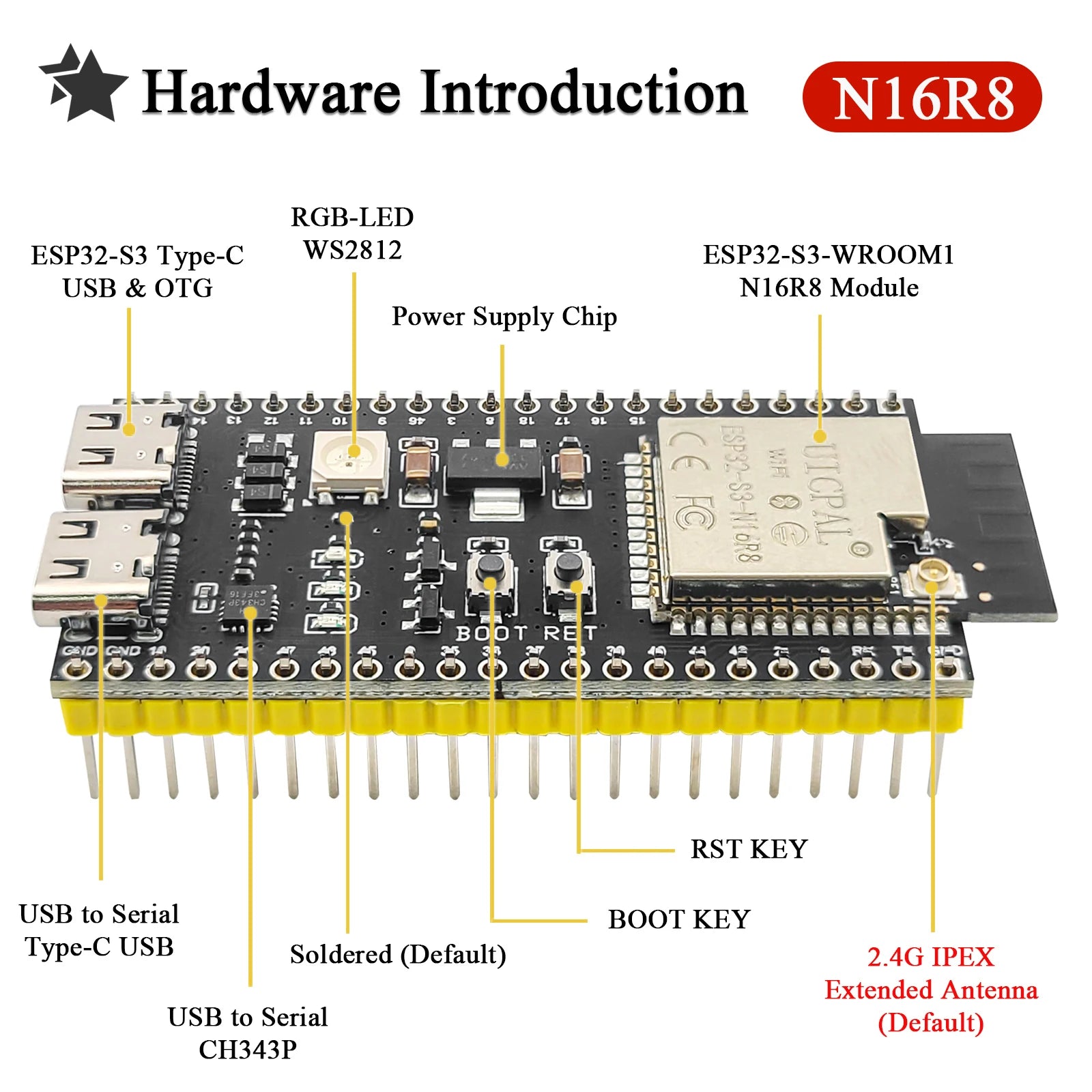

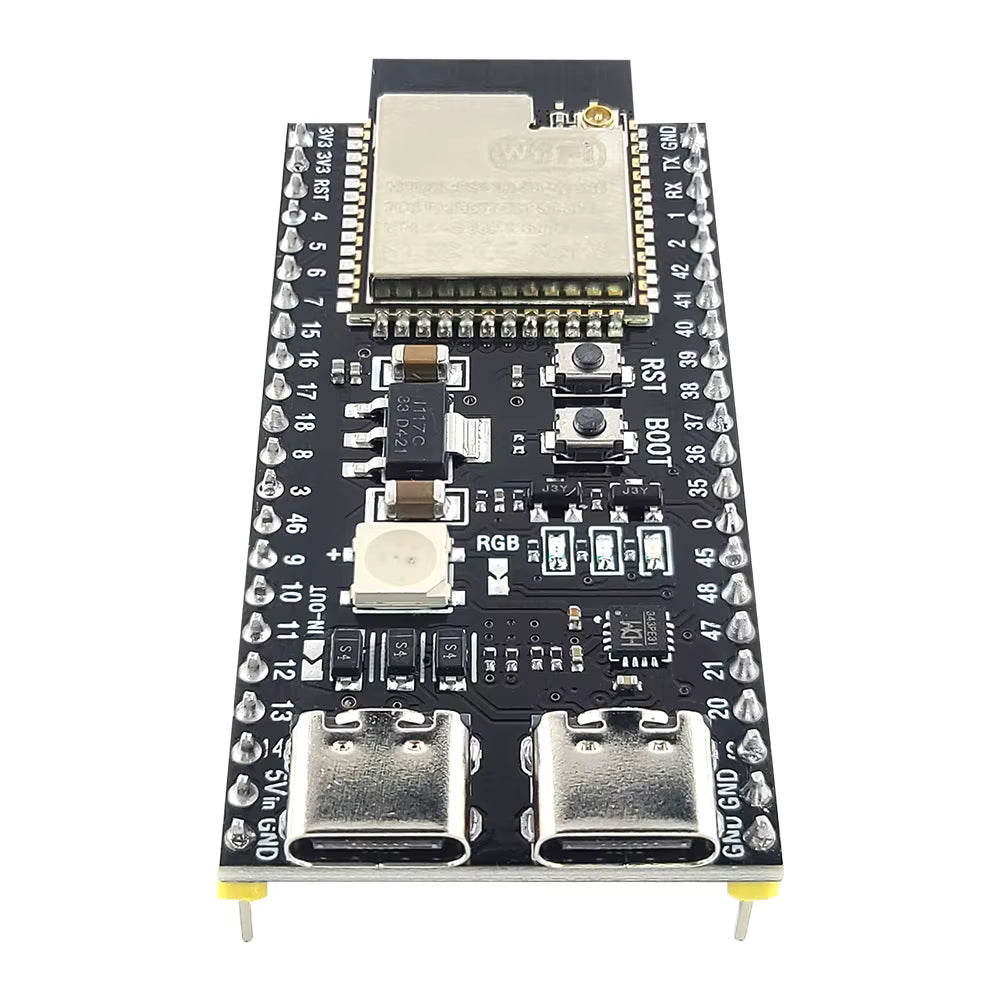

💻 Zwei USB-C-Schnittstellen
Das Development Board besitzt zwei USB-C-Anschlüsse für unterschiedliche Entwicklungsaufgaben.
USB-to-Serial
Über den integrierten CH343P USB-Serial-Controller kann das Board programmiert und über die serielle Schnittstelle überwacht werden.
ESP32-S3 Native USB / OTG
Der ESP32-S3 bietet zusätzlich native USB-Funktionalität und kann je nach Softwarekonfiguration für USB-Anwendungen eingesetzt werden.
Dies ermöglicht beispielsweise Projekte mit:
- USB HID
- USB-Geräten
- serieller Kommunikation
- USB-OTG-Anwendungen
- Embedded USB-Projekten

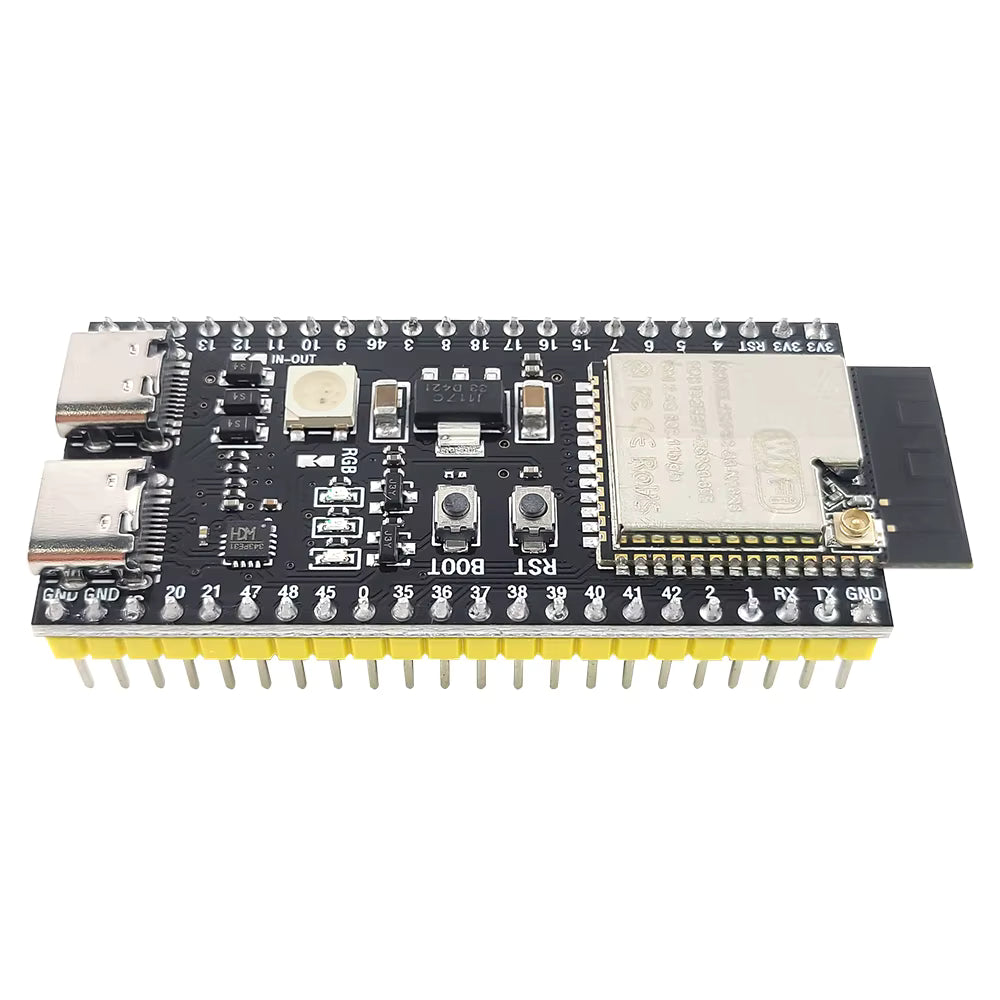

⚙️ BOOT & RESET
Auf dem Board befinden sich separate Taster für:
BOOT – zum Aufrufen des Download-/Programmiermodus
RST / RESET – zum Neustarten des ESP32-S3
Dies erleichtert Entwicklung, Programmierung und Fehlersuche.
🌈 WS2812 RGB-LED
Eine adressierbare WS2812 RGB-LED befindet sich direkt auf dem Development Board.
Sie kann beispielsweise verwendet werden für:
- Statusanzeigen
- WiFi-Verbindungsstatus
- Fehlermeldungen
- Betriebszustände
- Debugging
- optische Benutzeranzeigen
🚀 Typische Einsatzbereiche
Das ESP32-S3 N16R8 Kit eignet sich für:
- IoT-Systeme
- Smart Home
- Industrieautomation
- Datenlogger
- Sensornetzwerke
- Robotik
- Maschinensteuerungen
- Fernüberwachung
- Webserver
- MQTT-Systeme
- Home Assistant
- ESPHome
- Mess- und Prüftechnik
- Displays und HMI
- Kameraprojekte
- USB-Anwendungen
- DIY-Elektronik
💻 Entwicklungsumgebungen
Der ESP32-S3 kann unter anderem mit folgenden Entwicklungsumgebungen verwendet werden:
- Arduino IDE
- ESP-IDF
- PlatformIO
- ESPHome
- MicroPython, abhängig von Firmware und Projekt
⚠️ Wichtige Hinweise
- Die GPIO-Logik des ESP32-S3 arbeitet mit 3,3 V.
- GPIO-Pins dürfen nicht ohne geeignete Pegelanpassung mit nicht kompatiblen höheren Signalspannungen betrieben werden.
- Bei Verwendung der externen Antennenvariante muss die Antenne korrekt am IPEX-Anschluss angeschlossen werden.
- Die tatsächliche Funkreichweite hängt stark von Antenne, Einbauposition, Gehäuse und Umgebung ab.
- Pinbelegung vor Anschluss externer Hardware immer mit der Beschriftung des Boards bzw. dem Pinout abgleichen.
📦 Lieferumfang
Variante 1 – Onboard Antenna
1 × ESP32-S3 N16R8 44-Pin Development Board
1 × Terminal Expansion Adapter Board
Variante 2 – External Antenna
1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX
1 × 2-dBi 2,4-GHz externe Antenne
1 × Terminal Expansion Adapter Board
