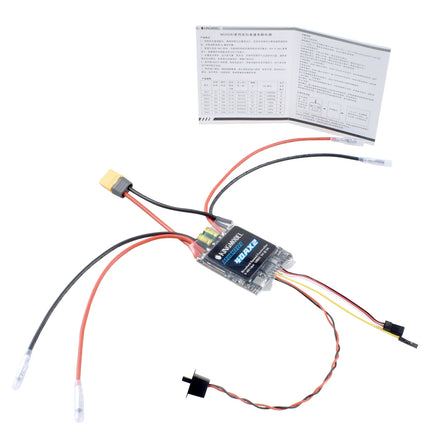

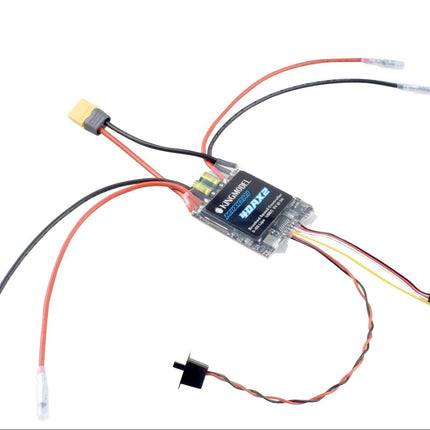

Der 40AX2 Dual Way ESC ist ein leistungsstarker 2-in-1 elektronischer Geschwindigkeitsregler (ESC) für zwei gebürstete Gleichstrommotoren. Er wurde speziell für RC-Panzer, Kettenfahrzeuge, Boote, Roboter sowie Differentialantriebe entwickelt und ermöglicht eine präzise Vorwärts-/Rückwärtssteuerung beider Motoren.
Durch die integrierte Mixed-Control-Funktion werden Gas- und Lenkbefehle automatisch gemischt. Dadurch lassen sich Kettenfahrzeuge oder Differentialantriebe bereits mit einer normalen RC-Fernsteuerung komfortabel steuern.
Über zwei Jumper können verschiedene Betriebsarten und die Bremsfunktion ohne Programmierkarte eingestellt werden.
Der integrierte 5V-BEC-Ausgang versorgt Empfänger und Servos direkt mit Spannung. Umfangreiche Schutzfunktionen wie Failsafe, Unterspannungsschutz und Überhitzungsschutz sorgen für einen sicheren und zuverlässigen Betrieb.
📦 Betriebsmodi
| Betriebsmodus |
Beschreibung |
Anwendung |
| Mixed Control Mode |
Automatische Mischung von Gas und Lenkung |
RC-Panzer, Kettenfahrzeuge, Differentialantrieb |
| Dual Independent Mode |
Beide Motoren werden unabhängig gesteuert |
Roboter, Spezialfahrzeuge |
| Dual Sync Mode |
Beide Motoren laufen synchron |
RC-Boote, Förderanlagen, Sondermaschinen |

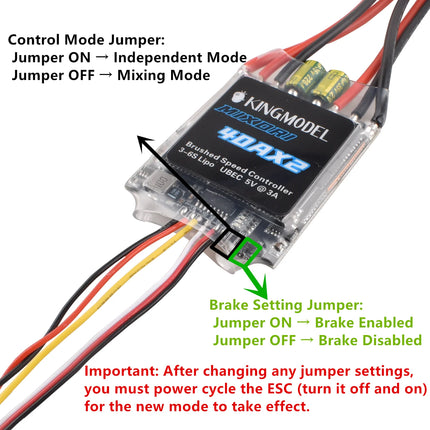

⚙️ Jumper-Einstellungen
Der ESC besitzt zwei Jumper zur schnellen Konfiguration.
| Jumper |
Einstellung |
Funktion |
| Control Mode |
Jumper ON |
Dual Independent Mode |
|
Jumper OFF |
Mixed Control Mode |
| Brake Setting |
Jumper ON |
Elektrische Bremse aktiviert |
|
Jumper OFF |
Bremse deaktiviert |
Hinweis: Nach jeder Änderung der Jumper muss der ESC vollständig aus- und wieder eingeschaltet werden, damit die neue Einstellung übernommen wird.

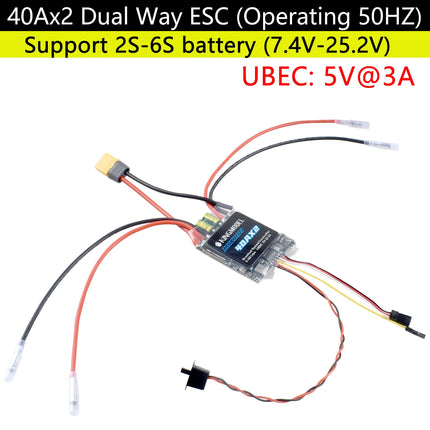

📊 Technische Daten
| Eigenschaft |
Wert |
| Produkttyp |
Dual ESC für gebürstete DC-Motoren |
| Motoranzahl |
2 Motoren |
| Motortyp |
Gebürstete Gleichstrommotoren |
| Betriebsspannung |
DC 6–15 V |
| Akku |
2S–4S LiPo |
| Dauerstrom |
40 A pro Kanal |
| Spitzenstrom |
bis 160 A |
| BEC-Ausgang |
5 V / max. 3 A |
| PWM-Signal |
900–2100 µs |
| Neutralpunkt |
1500 µs |
| Stecker |
XT60 |
| Kabel |
16 AWG Silikonkabel |
| Kabellänge |
ca. 180 mm |
| Leiterplattenmaß |
54 × 48 mm |
| Gesamtgröße |
62 × 48 × 10 mm |
| Gewicht |
ca. 56–65 g |
🔌 Kompatible Motoren
Geeignet für zahlreiche gebürstete DC-Motoren, beispielsweise:
🛡️ Schutzfunktionen
| Schutz |
Beschreibung |
| Signalverlustschutz |
Stoppt die Motoren bei fehlendem Empfängersignal |
| Unterspannungsschutz |
Automatische Abschaltung bzw. Neustart bei niedriger Batteriespannung |
| Überhitzungsschutz |
Abschaltung bei ca. 90 °C |
| Automatische Wiederherstellung |
Betrieb wird nach dem Abkühlen automatisch fortgesetzt |
⚙️ Eigenschaften
- Zwei integrierte 40A ESCs
- Vorwärts- und Rückwärtsbetrieb
- Präzise Geschwindigkeitsregelung
- Mixed-Control-Funktion
- Dual Independent Mode
- Dual Sync Mode
- Einstellbare Bremsfunktion
- Integriertes 5V BEC
- XT60-Hochstromanschluss
- Hochwertige Silikonkabel
- Kompakte Bauform
- Einfache Installation
🚀 Vorteile
✔ Zwei Motoren mit nur einem Regler steuern
✔ Ideal für RC-Panzer und Differentialantriebe
✔ Drei verschiedene Betriebsarten
✔ Hohe Strombelastbarkeit
✔ Integrierte Empfängerstromversorgung
✔ Umfangreiche Schutzfunktionen
✔ Einfache Konfiguration per Jumper
✔ Für leistungsstarke Bürstenmotoren geeignet
💡 Welcher Modus eignet sich wofür?
| Anwendung |
Empfehlung |
| RC-Panzer |
Mixed Control + Bremse AUS |
| Kettenfahrzeug |
Mixed Control + Bremse AUS |
| RC-Boot mit zwei Motoren |
Dual Sync Mode |
| Roboter |
Dual Independent Mode |
| Fördertechnik |
Dual Sync Mode |
| Differentialantrieb |
Mixed Control |
🎯 Einsatzbereiche
- RC-Panzer
- RC-Kettenfahrzeuge
- RC-Boote
- RC-Roboter
- Differentialantriebe
- Raupenfahrzeuge
- Modellbau
- Sondermaschinen
- Eigenbau-Projekte
- Industrie- und Forschungsprojekte
⚠️ Hinweise
- Nur für gebürstete DC-Motoren geeignet.
-
Nicht mit 5S- oder 6S-LiPo-Akkus betreiben, da der Regler beschädigt werden kann.
- Vor dem ersten Einsatz sollte der Neutralpunkt des Senders korrekt eingestellt werden.
- Für ausreichende Kühlung bei hohen Dauerströmen sorgen.
- Nach jeder Änderung der Jumper den ESC vollständig aus- und wieder einschalten.
📦 Lieferumfang

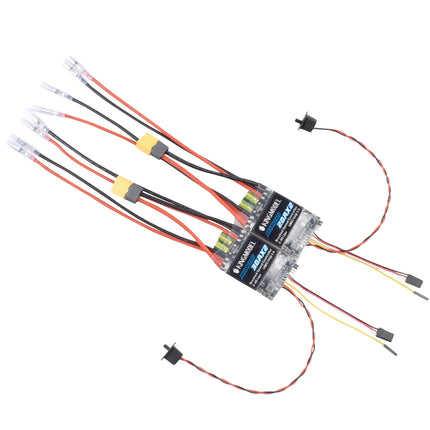

- 1 stück 2 x Dual Way 40A Bidirektionaler ESC für gebürstete DC-Motoren
