Produktbeschreibung

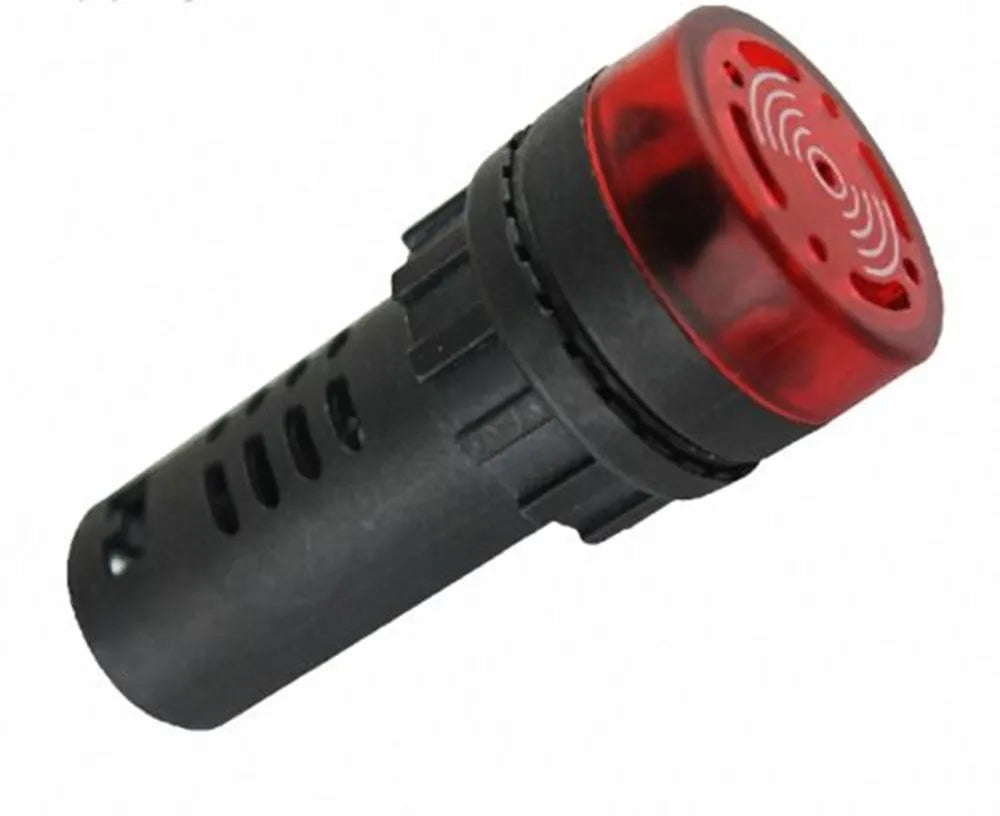

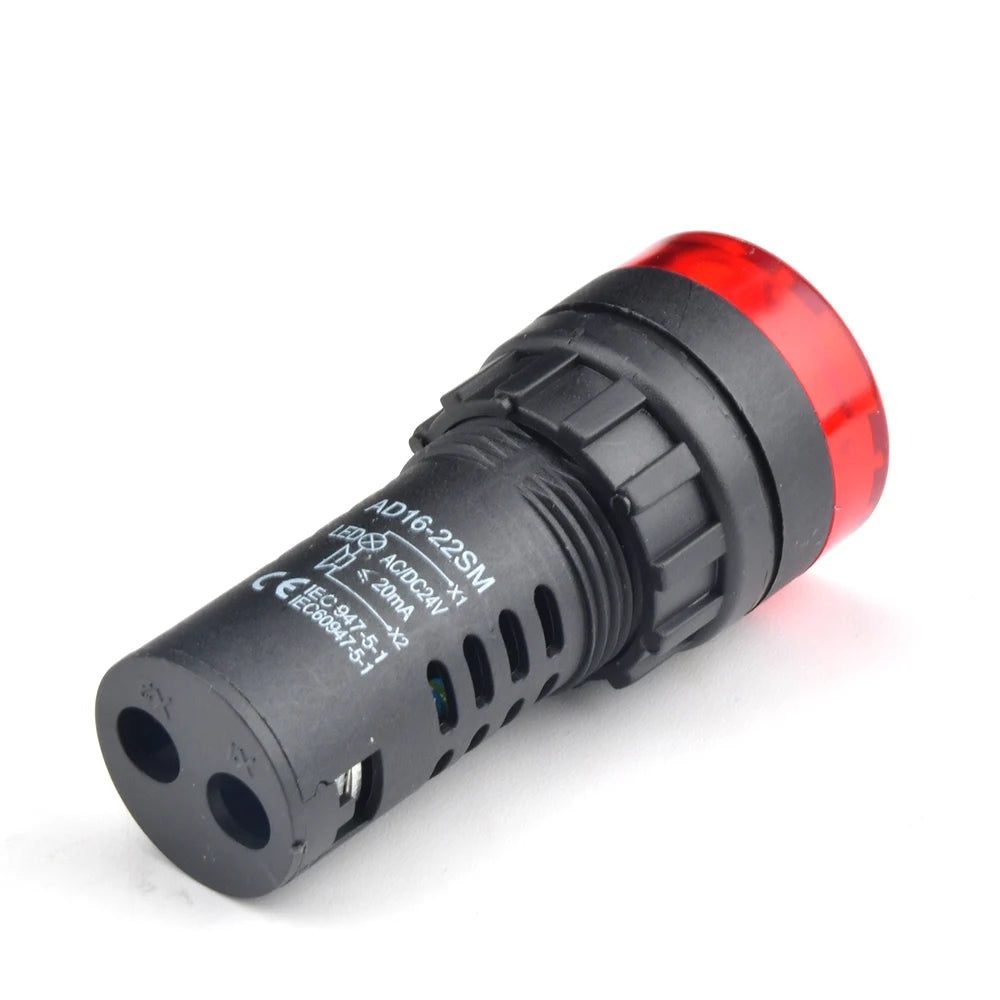

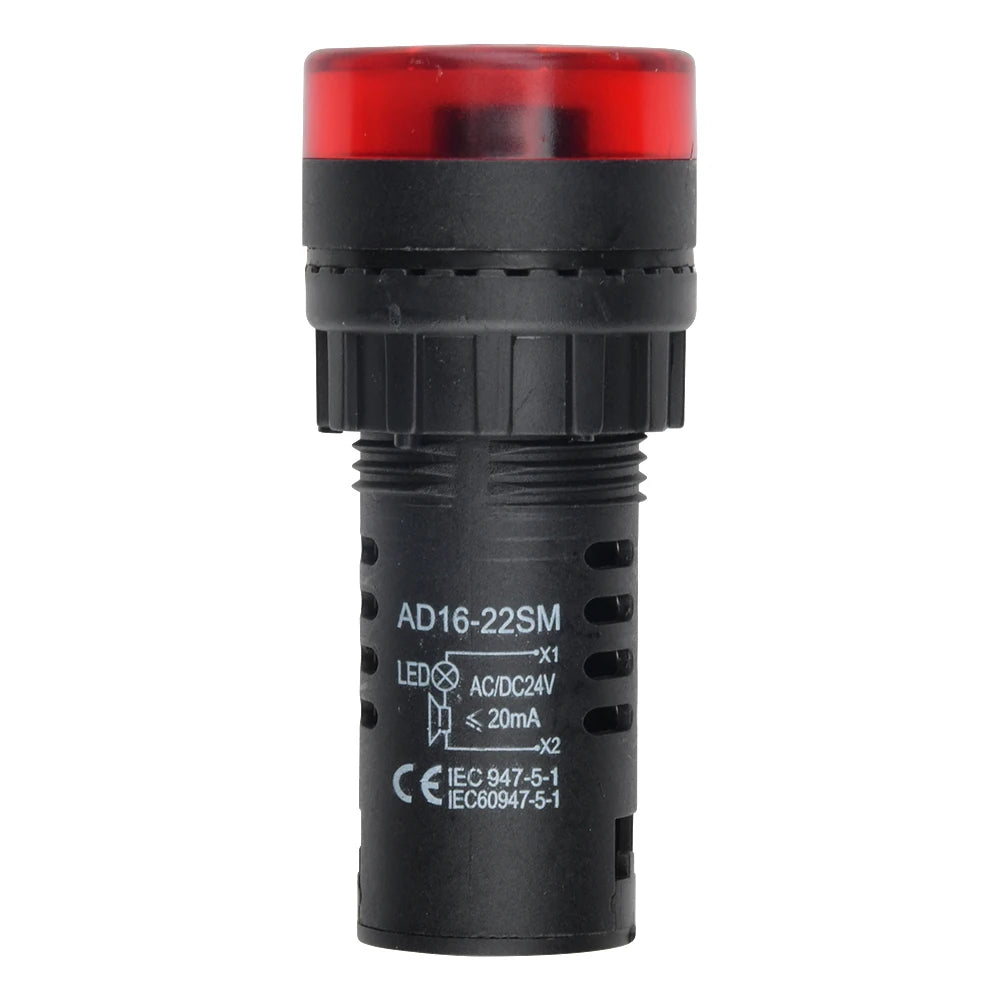

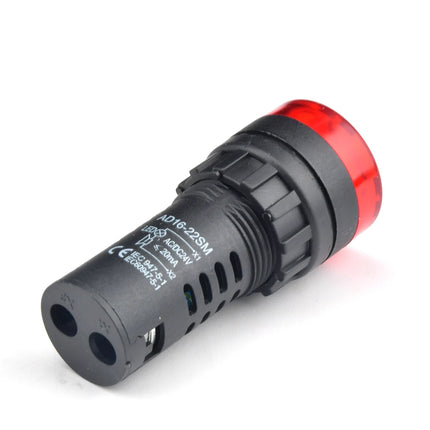

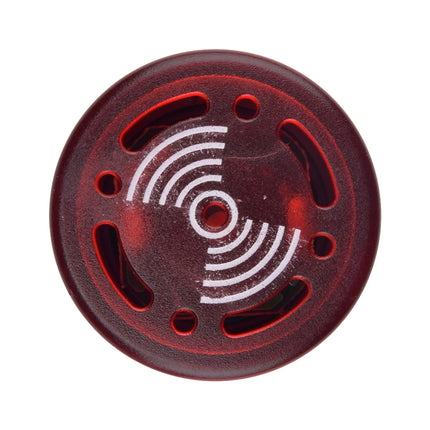

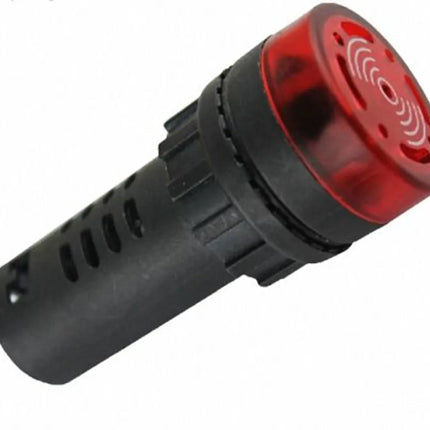

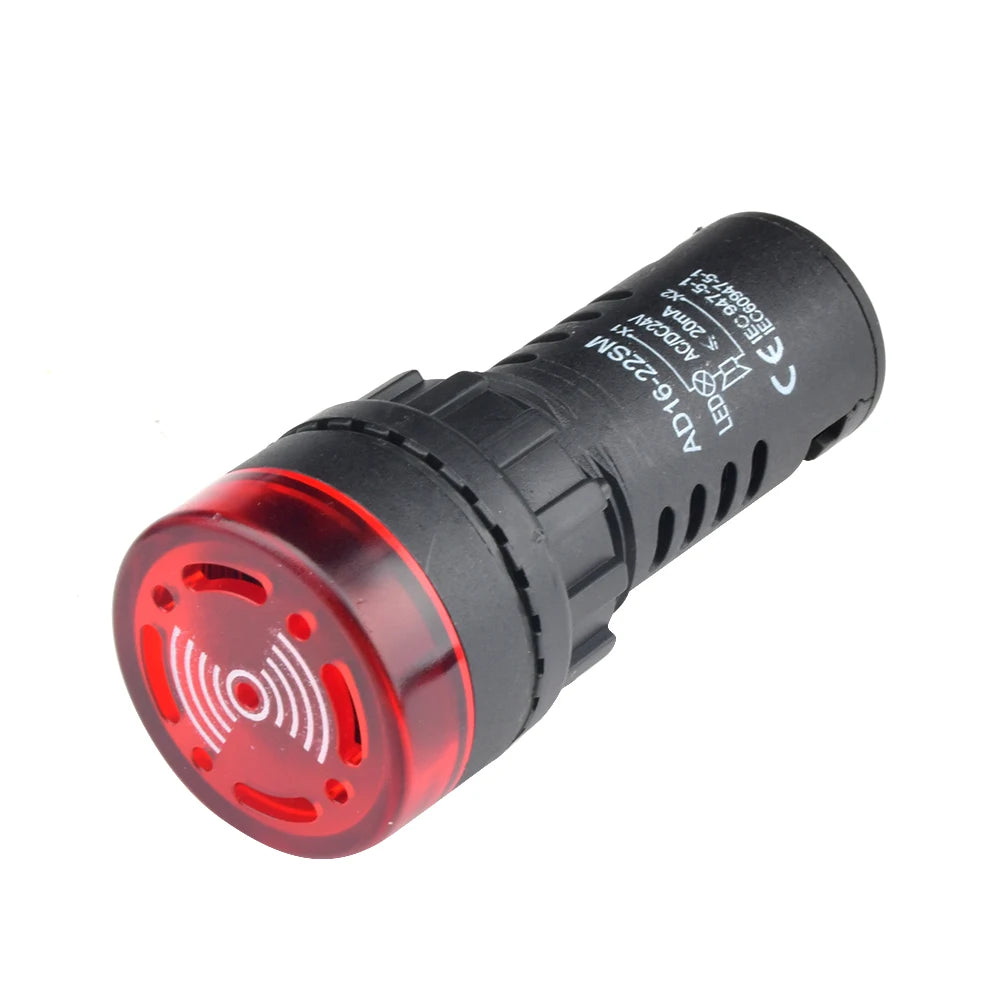

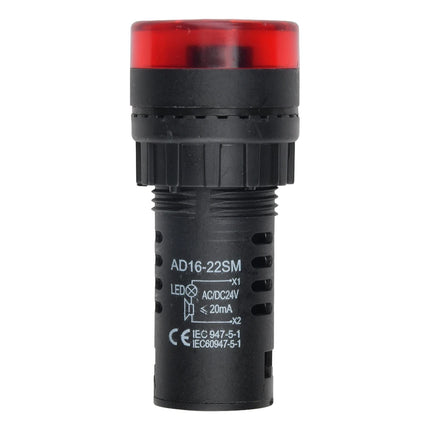

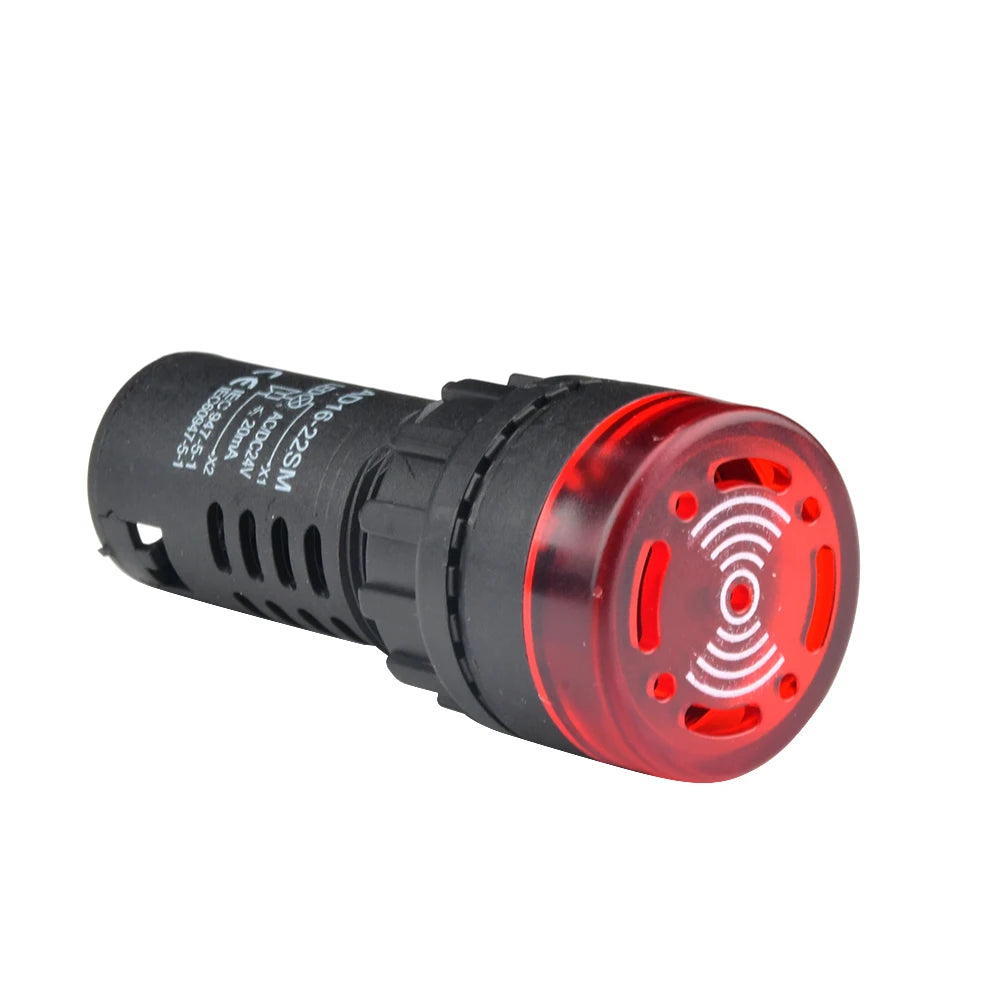

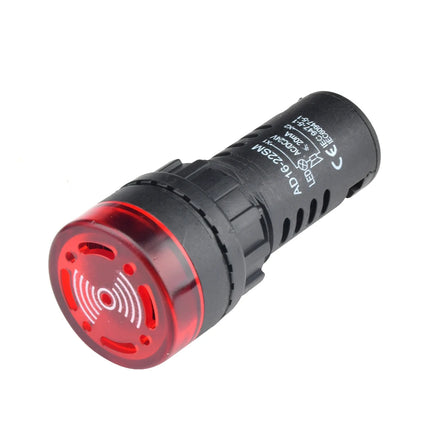

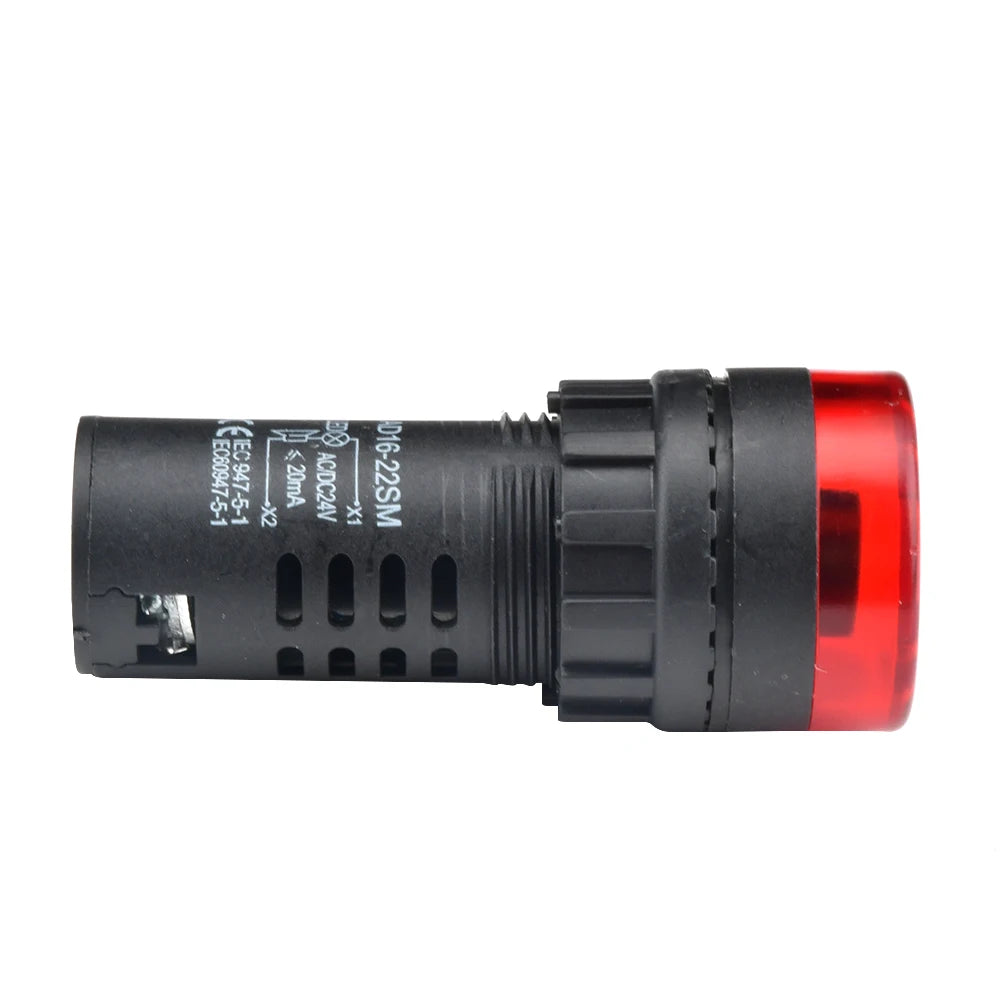

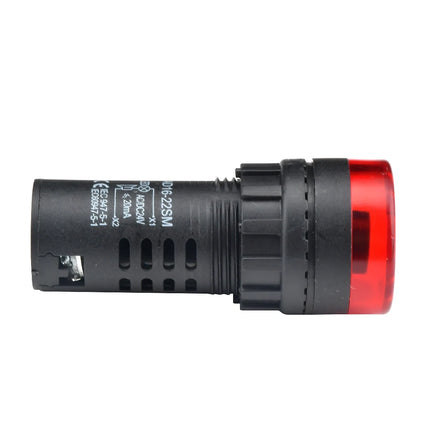

Der AD16-22SM Alarmsummer kombiniert ein akustisches Warnsignal mit einer roten blinkenden LED-Anzeige in einem kompakten 22-mm-Einbaugehäuse.
Durch die Kombination aus Licht- und Tonsignal eignet sich der Signalgeber ideal zur Anzeige von Störungen, Warnmeldungen, Maschinenzuständen und anderen Alarmereignissen.
Der AD16-22SM wird direkt in eine standardmäßige 22-mm-Panelöffnung montiert und eignet sich dadurch hervorragend für Schaltschränke, Bedienfelder, Maschinensteuerungen, Automatisierungsanlagen und DIY-Projekte.
Erhältlich in zwei Spannungsvarianten:
⭐ Highlights
- Akustischer Summer + rote LED
- Blinkendes optisches Warnsignal
- Aktiver Summer – Signal bei angelegter Betriebsspannung
- Standard Ø 22 mm Einbauöffnung
- Wahlweise 12 V DC oder 24 V DC
- Hohe LED-Helligkeit
- Kompakte Bauform
- Einfache Panelmontage
- LED bereits integriert
- Für Industrie, Maschinenbau und Automatisierung
- Großer Betriebstemperaturbereich
📦 Varianten
| Variante |
Betriebsspannung |
Anzeige |
Alarm |
| AD16-22SM 12V |
DC 12 V |
Rote blinkende LED |
Aktiver Summer |
| AD16-22SM 24V |
DC 24 V |
Rote blinkende LED |
Aktiver Summer |
Wichtig: Bitte die passende Spannung entsprechend Ihrer Steuerung auswählen.
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
LED Alarmsummer / Signalgeber |
| Modell |
AD16-22SM |
| Betriebsspannung |
DC 12 V oder DC 24 V |
| Einbaudurchmesser |
Ø 22 mm |
| Produktspezifikation |
ca. 28 × 64 mm
|
| LED-Farbe |
Rot |
| Lichtfunktion |
Blinksignal |
| Akustische Funktion |
Aktiver Summer / Beep |
| Leuchtmittel |
LED integriert |
| Helligkeit |
≥ 75 mcd |
| Hohe Helligkeit |
≥ 150 mcd |
| Isolationswiderstand |
> 2 MΩ |
| Comparative Tracking Index |
CTI ≥ 100 |
| Betriebstemperatur |
-25 °C bis +55 °C |
| Relative Luftfeuchtigkeit |
bis 98 % |
| Installationskategorie |
Kategorie III |
| Verschmutzungsgrad |
3 |
| Montageart |
Panel-/Schalttafeleinbau |
🚨 Akustischer und optischer Alarm
Der AD16-22SM kombiniert zwei Warnsignale in einem Bauteil:

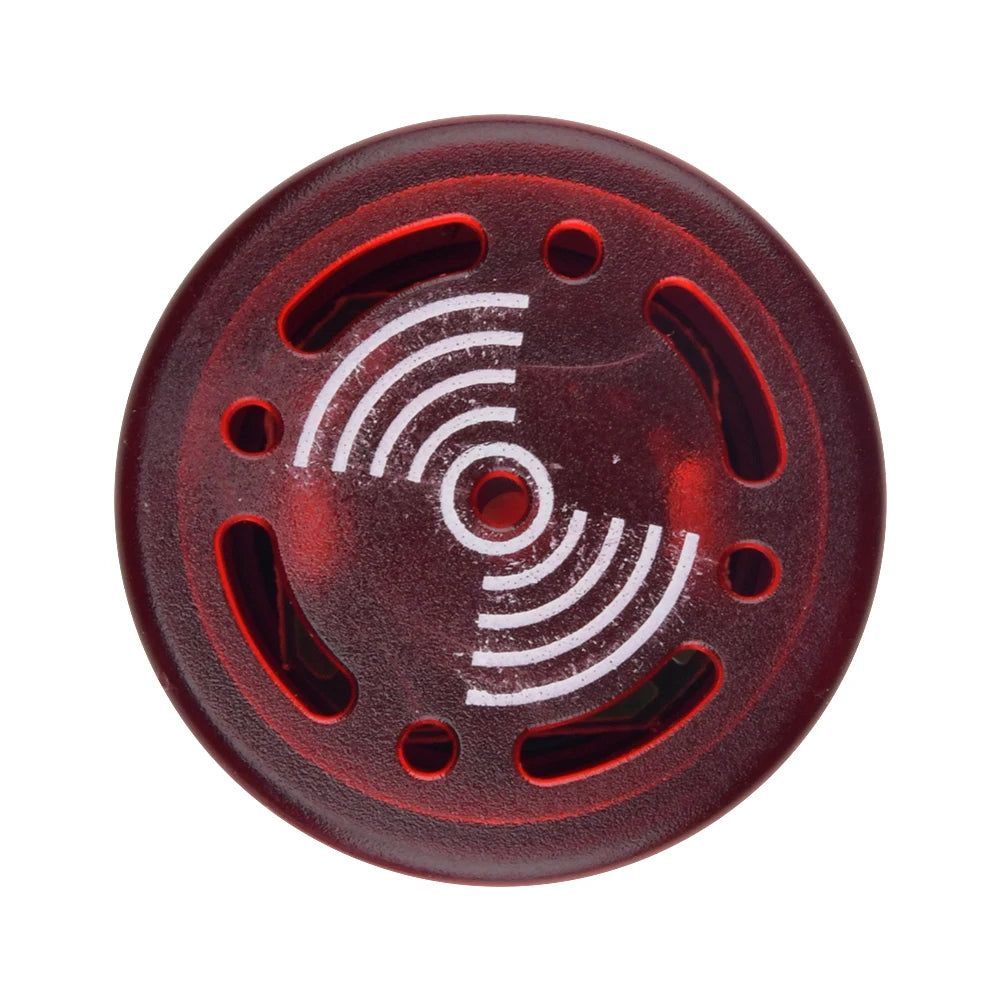

🔴 Optischer Alarm:
Die integrierte rote LED erzeugt ein gut sichtbares Blinksignal.
🔊 Akustischer Alarm:
Der integrierte aktive Summer erzeugt gleichzeitig ein hörbares Warnsignal.
Diese Kombination verbessert die Wahrnehmbarkeit eines Alarmzustands insbesondere in Maschinen- und Steuerungsanwendungen.
🔧 22-mm-Panelmontage
Der Signalgeber ist für eine Ø 22 mm Montageöffnung vorgesehen – eine weit verbreitete Standardgröße für industrielle:
- Drucktaster
- Wahlschalter
- Signalleuchten
- Kontrollleuchten
- Summer
- Bediengeräte
Dadurch lässt sich der AD16-22SM unkompliziert in bestehende Bedienfelder und Schaltschrankfronten integrieren.
⚙️ Eigenschaften
- Kompakter LED-Alarmsummer
- Rotes Blinklicht
- Integrierter aktiver Summer
- Keine separate LED erforderlich
- Standardisierte 22-mm-Montage
- Einfache elektrische Ansteuerung
- Robuste Panelmontage
- Geringer Platzbedarf
- Für permanente Installation geeignet
- Zwei Betriebsspannungen verfügbar
🎯 Einsatzbereiche
Ideal für:
- Schaltschränke
- Maschinensteuerungen
- CNC-Maschinen
- Industrieanlagen
- SPS-/PLC-Systeme
- Automatisierungstechnik
- Produktionsanlagen
- Bedienfelder
- Alarmanlagen
- Störungsmeldungen
- Temperaturüberwachung
- Füllstandsüberwachung
- Pumpensteuerungen
- Motorsteuerungen
- DIY-Elektronik
💡 Auswahl 12V oder 24V
12V-Version
Geeignet für Systeme mit einer 12-V-DC-Steuerspannung, beispielsweise kleinere Steuerungen, Fahrzeuge, Batteriesysteme und DIY-Projekte.
24V-Version
Geeignet für 24-V-DC-Steuerungen, wie sie häufig in Maschinenbau, SPS-/PLC-Systemen und industrieller Automatisierung verwendet werden.
Die Betriebsspannung muss zur gewählten Variante passen.
⚠️ Installationshinweise
- Nur mit der für die jeweilige Variante vorgesehenen DC-Spannung betreiben.
- Polarität vor dem Anschluss prüfen.
- Vor Montage oder Verdrahtung die Spannungsversorgung abschalten.
- Für die Montage ist eine Öffnung von ca. Ø 22 mm erforderlich.
- Nicht mit einer höheren Spannung als der Nennspannung betreiben.
- Bei industrieller Verwendung die Anforderungen der jeweiligen Anlage beachten.
📦 Lieferumfang
1 × AD16-22SM blinkender Alarmsummer mit roter LED
Je nach Auswahl:
