Beschreibung

Dieses DC-Batteriespannungs-Überwachungsmodul dient zur automatischen Überwachung, Steuerung und Absicherung von Batterien im Spannungsbereich von 0 bis 99,9 V.
Es eignet sich für Blei-Säure-, Lithium-, LiFePO₄- und andere DC-Batteriesysteme.

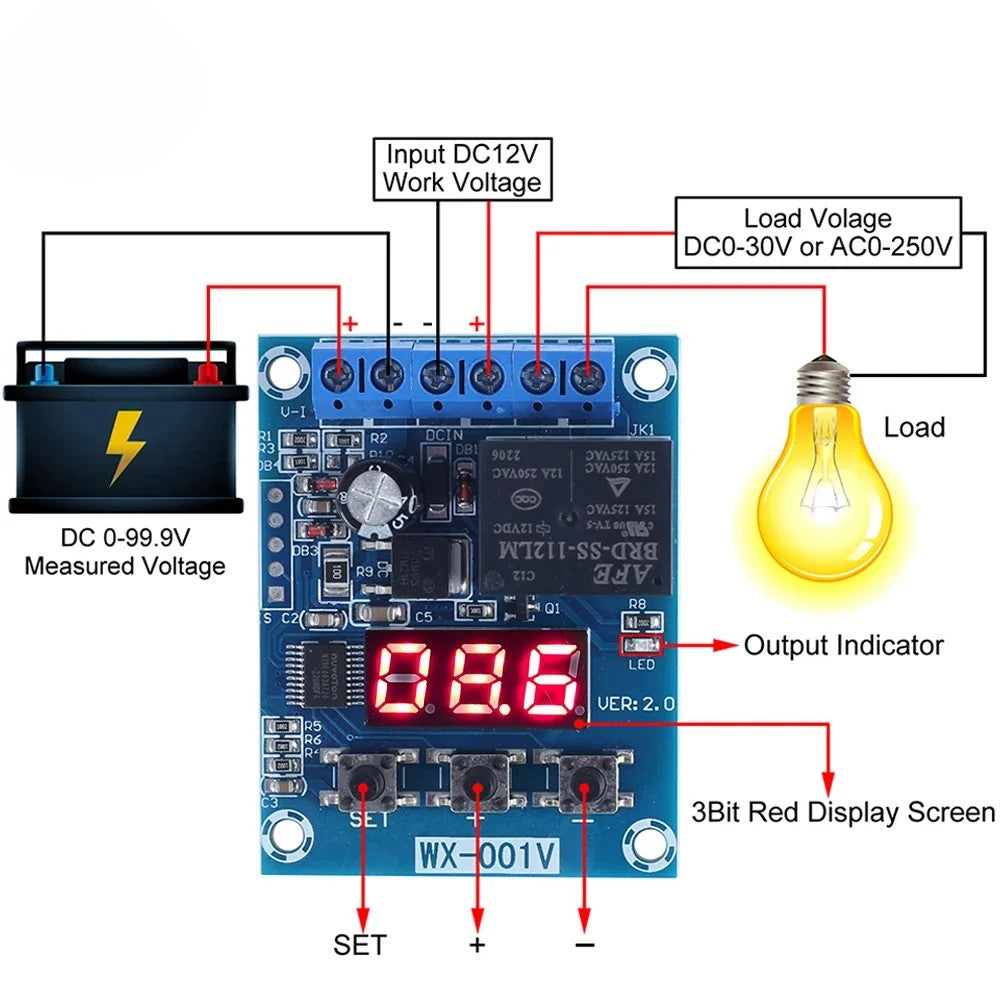

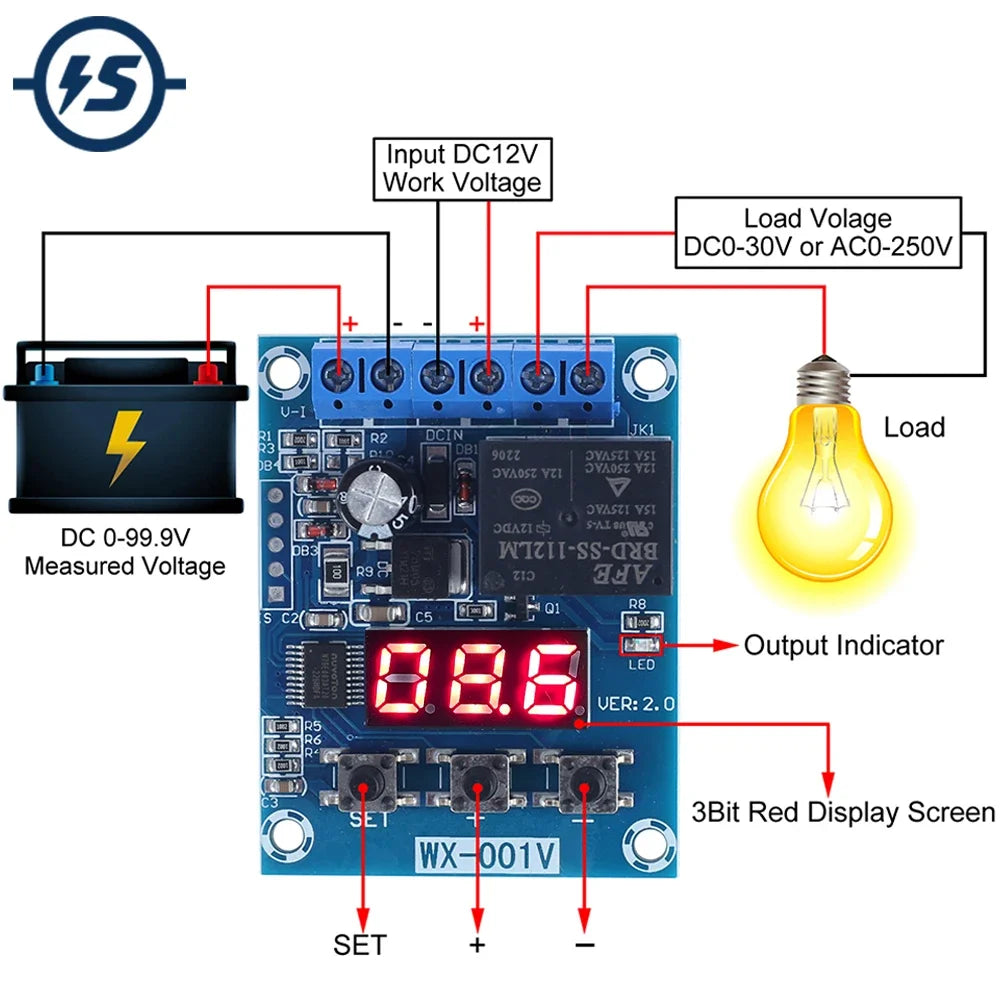

Das Modul schützt Batterien zuverlässig vor Überladung, Tiefentladung, Über- und Unterspannung und steuert Lade- oder Lastkreise über ein integriertes 12A-Relais.

⭐ Hauptfunktionen

✔ Spannungsüberwachung von 0–99,9 V
✔ Lade- und Entladeschutz
✔ Über- & Unterspannungsschutz
✔ Mehrere Betriebsmodi (F1–F8)
✔ Einstellbare obere & untere Grenzspannung
✔ Relaisausgang bis 12 A
✔ Digitale Spannungsanzeige
✔ Display abschaltbar (Energiesparmodus)

⚙️ Technische Daten

Parameter	Wert
Versorgungsspannung	DC 12 V
Erfassungsbereich	0 – 99,9 V
Startspannung	0,1 V
Relaiskontakt	max. 12 A
Messgenauigkeit	0,1 V
Batterietypen	Blei-Säure, Lithium, LiFePO₄
Anzeige	Digitales LED-Display
Schutzfunktionen	Über-/Unterspannung
Stromsparmodus	Display ein/aus schaltbar

🔧 Einstellung der Grenzwerte (V1 / V2)

SET-Taste einmal drücken → Anzeige „F1“
SET-Taste erneut drücken → Untere Grenzspannung V1 blinkt
- Mit + / − einstellen
SET-Taste erneut drücken → Obere Grenzspannung V2 blinkt
- Mit + / − einstellen
- ⚠️ V1 muss kleiner als V2 sein (sonst Anzeige „Err“)
SET-Taste erneut drücken → Werte speichern & zurückkehren

💡 Display ausschalten:

− Taste 3 Sekunden gedrückt halten (erneut 3 Sek. = EIN)

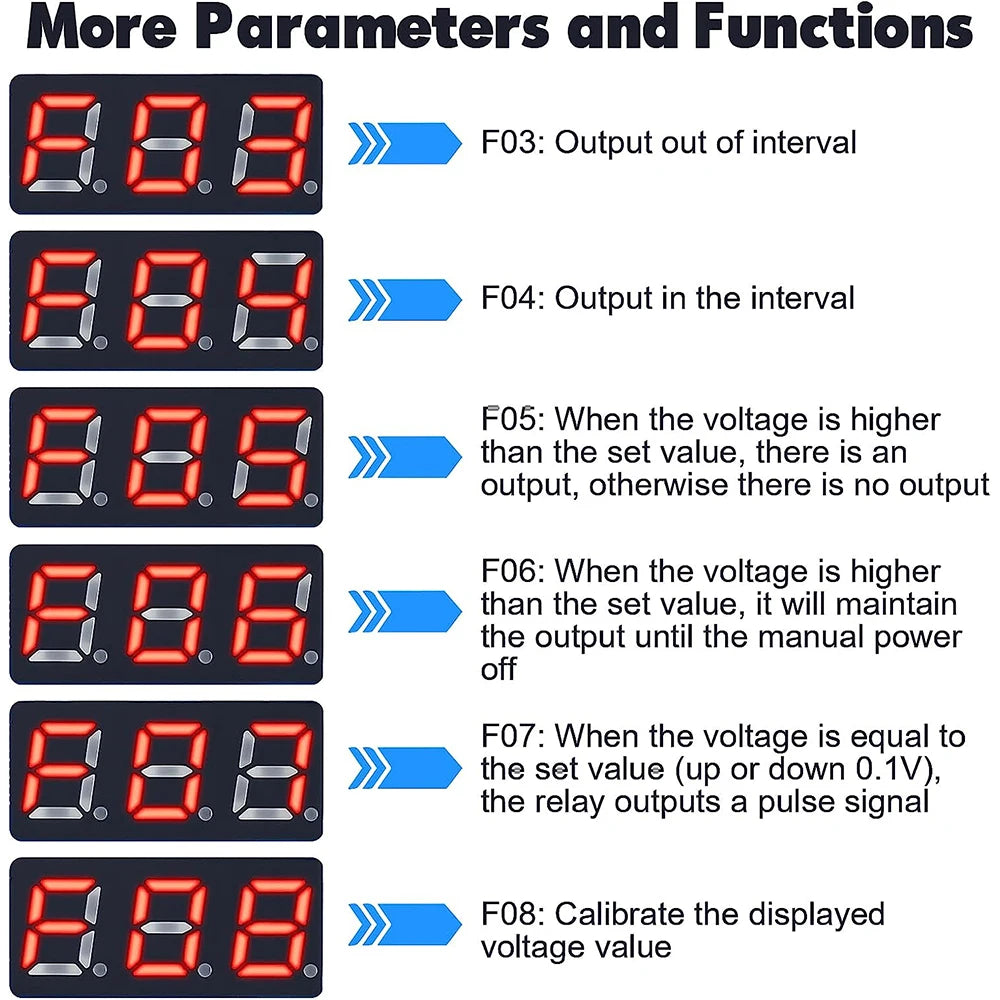

🧠 Funktionsmodi (F1 – F8)

Modus	Funktion
F1	Ladeüberwachung (Relais EIN < V1, AUS > V2)
F2	Entladeüberwachung (Relais EIN > V2, AUS < V1)
F3	Relais AUS im Bereich V1–V2
F4	Relais EIN im Bereich V1–V2
F5	Festpunktüberwachung (Relais EIN > V1)
F6	Selbsthaltender Festpunktmodus
F7	Impulsmodus (Relaisimpuls bei Erreichen von V1 ±0,1 V)
F8	Spannungs-Kalibrierung (±5,0 V)

👉 Funktionsauswahl:

SET gedrückt halten → „F1“ blinkt
Mit + / − gewünschten Modus wählen
SET bestätigen

🛡️ Schutz & Sicherheit

Schutz vor Überladung & Tiefentladung
Relais trennt automatisch bei Grenzwertüberschreitung
Geeignet für Dauerbetrieb
Verpolung & Kurzschluss vermeiden

🧠 Typische Anwendungen

Batterie-Ladeüberwachung
Solar- & Inselanlagen
12V / 24V / 48V Batteriesysteme
Wohnmobil, Boot, Off-Grid
DIY-Energiespeicher
Industrie- & Automationsprojekte

📦 Lieferumfang

1 × Batteriespannungs-Überwachungsmodul mit Relais
