Description
- Signal beim Betätigen des Senders sauber verändert
- ob ein Problem vom Empfänger, Sender oder Servo verursacht wird
Dies erleichtert die Fehlersuche erheblich.
⚡ ESC-Signal überprüfen
Der Tester eignet sich ebenfalls zur Kontrolle des PWM-Eingangssignals eines elektronischen Geschwindigkeitsreglers.
Damit können beispielsweise folgende Punkte überprüft werden:
- Minimum-Gas
- Neutralstellung
- Maximum-Gas
- tatsächlicher PWM-Bereich des Empfängers
- ESC-Kalibrierbereich
Besonders beim Einrichten neuer RC-Systeme kann damit schnell festgestellt werden, welche Pulsbreiten der Empfänger tatsächlich liefert.
✈️ RC-Empfänger & Flight Controller testen
Das Modul eignet sich zur Überprüfung der PWM-Ausgänge verschiedener RC-Komponenten, darunter:
- RC-Empfänger
- Flight Controller
- Servo Controller
- ESC
- PWM-Generatoren
- Robotik-Controller
Damit kann das Modul sowohl im klassischen Modellbau als auch bei eigenen Mikrocontroller- und Robotikprojekten eingesetzt werden.
🔌 Doppelreihiger Anschluss
Das Board besitzt eine doppelreihige Pin-Anordnung.
Dadurch kann der Tester bequem in die Signalleitung zwischen Empfänger und Servo eingebunden werden.
Dies ermöglicht eine Messung unter realen Betriebsbedingungen, ohne dass das Servo für die Signalprüfung vollständig vom System getrennt werden muss.
🚀 Vorteile
✔ Pulsbreite direkt digital ablesen
✔ Schnelle Fehlersuche an RC-Systemen
✔ Servo-Endpunkte präzise kontrollieren
✔ ESC-Signalbereich überprüfen
✔ Eingangsspannung messen
✔ PWM-Frequenzmessung möglich
✔ Kein Oszilloskop für einfache PWM-Prüfungen erforderlich
✔ Kompakt und leicht
✔ Für RC und Robotik geeignet
✔ Testkabel bereits enthalten
🎯 Einsatzbereiche
- RC-Flugzeuge
- RC-Autos
- RC-Boote
- RC-Helikopter
- Drohnen
- Robotik
- Servotests
- ESC-Einstellung
- RC-Empfängertests
- Flight Controller
- Arduino
- ESP32
- Raspberry Pi
- PWM-Projekte
- Modellbauwerkstatt
⚠️ Hinweise
-
Der empfohlene Eingangsspannungsbereich beträgt 3,6–18 V DC.
-
Das Modul eignet sich damit zur Prüfung von 1S–4S LiPo-Systemen.
-
Auf die korrekte Polarität von + / − / Signal achten.
-
Obwohl der interne Spannungsregler laut Hersteller eine höhere Spannungsfestigkeit besitzt, sollten 20–30 V nicht verwendet werden, da Spannungsspitzen das Modul beschädigen können.
- RC-Modell, Empfänger, Servo und ESC auf Produktabbildungen dienen gegebenenfalls nur zur Demonstration und sind nicht Bestandteil des Lieferumfangs.
📦 Lieferumfang

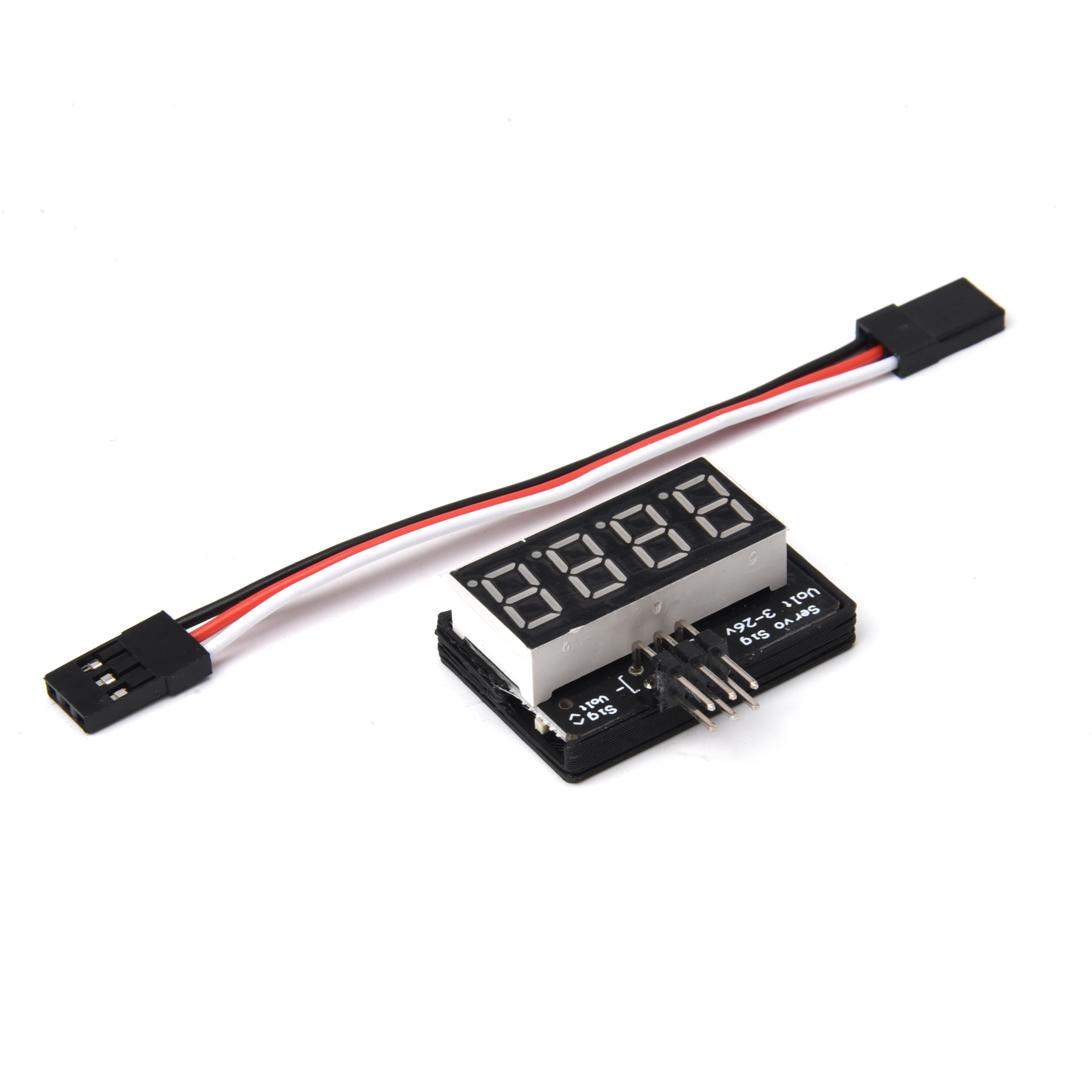

- 1 × Servo Signal Monitor / PWM Tester
- 1 × 3-Pin Male-to-Male Verbindungskabel
