Description
Das 44-Pin Terminal Expansion Adapter Board ist eine praktische Erweiterungsplatine für ESP32-S3 Development Boards mit 44 Pins.
Alle Pins des ESP32-S3 werden auf übersichtliche Schraubklemmen herausgeführt. Dadurch können Sensoren, Relais, Aktoren, Steuerleitungen und andere Komponenten schnell und zuverlässig angeschlossen werden – ohne direkt am ESP32-S3 löten zu müssen.
Eine Besonderheit dieses Adapterboards ist die Unterstützung von zwei unterschiedlichen ESP32-S3 Boardbreiten. Durch die mehreren Buchsenleisten können sowohl Development Boards mit 23 mm als auch mit 25,5 mm Pin-Reihenabstand eingesetzt werden.
Ideal für Prototypen, Prüfstände, IoT-Anwendungen, Maschinensteuerungen und dauerhaft aufgebaute ESP32-S3 Projekte.
⭐ Highlights
- Passend für ESP32-S3 Development Boards mit 44 Pins
- Unterstützt zwei verschiedene Pin-Reihenabstände
- 23 mm und 25,5 mm
- Alle wichtigen Pins über Schraubklemmen zugänglich
- Kein Löten an externen Leitungen erforderlich
- Übersichtliche Pin-Beschriftung direkt auf der Platine
- Mehrere Buchsenleisten für unterschiedliche Boardbreiten
- Robuste Schraubanschlüsse
- Ideal für schnelle Prototypen und feste Installationen
- Kompakte Bauform
- Befestigungsbohrungen zur Montage vorhanden
🔧 Kompatible ESP32-S3 Bauformen
| ESP32-S3 Ausführung |
Pin-Anzahl |
Pin-Reihenabstand |
Kompatibel |
| ESP32-S3 Development Board |
44 Pin |
23 mm |
✔ Ja |
| ESP32-S3 Development Board |
44 Pin |
25,5 mm |
✔ Ja |
Wichtig: Entscheidend ist nicht nur die Bezeichnung ESP32-S3, sondern auch die 44-Pin-Bauform und der Abstand zwischen den beiden Pin-Reihen.
📊 Technische Daten
| Eigenschaft |
Wert |
| Produkttyp |
Terminal Expansion / Breakout Board |
| Kompatibilität |
ESP32-S3 Development Boards |
| Pin-Anzahl |
44 Pin |
| Unterstützter Pin-Abstand |
23 mm / 25,5 mm |
| Anschluss ESP32-S3 |
Buchsenleisten |
| Externe Anschlüsse |
Schraubklemmen |
| Platinenabmessungen |
ca. 80 × 70 mm
|
| Gewicht |
ca. 42 g
|
| Platinenfarbe |
Schwarz |
| Klemmenfarbe |
Grün |
| Befestigung |
4 Montagebohrungen |
🔌 Schraubklemmen-Anschlüsse

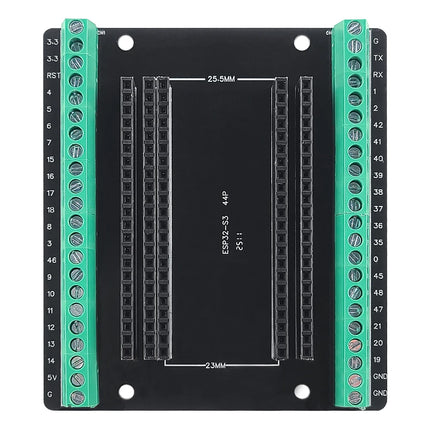

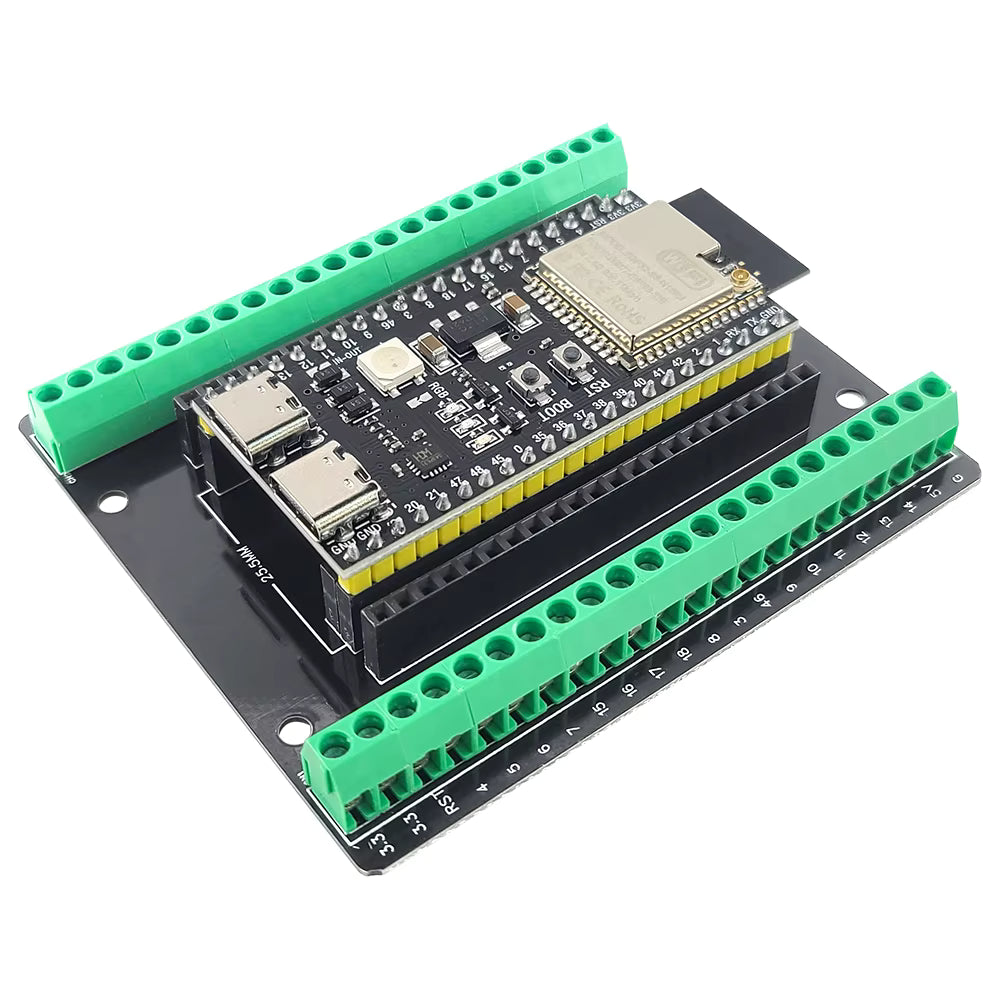

Die GPIO- und Versorgungspins des eingesetzten ESP32-S3 Boards werden seitlich auf die Schraubklemmen geführt.
Je nach verwendetem ESP32-S3 Development Board stehen darüber unter anderem Anschlüsse für folgende Signale zur Verfügung:
- GPIO
- TX
- RX
- 3,3 V
- 5 V
- GND
- RST

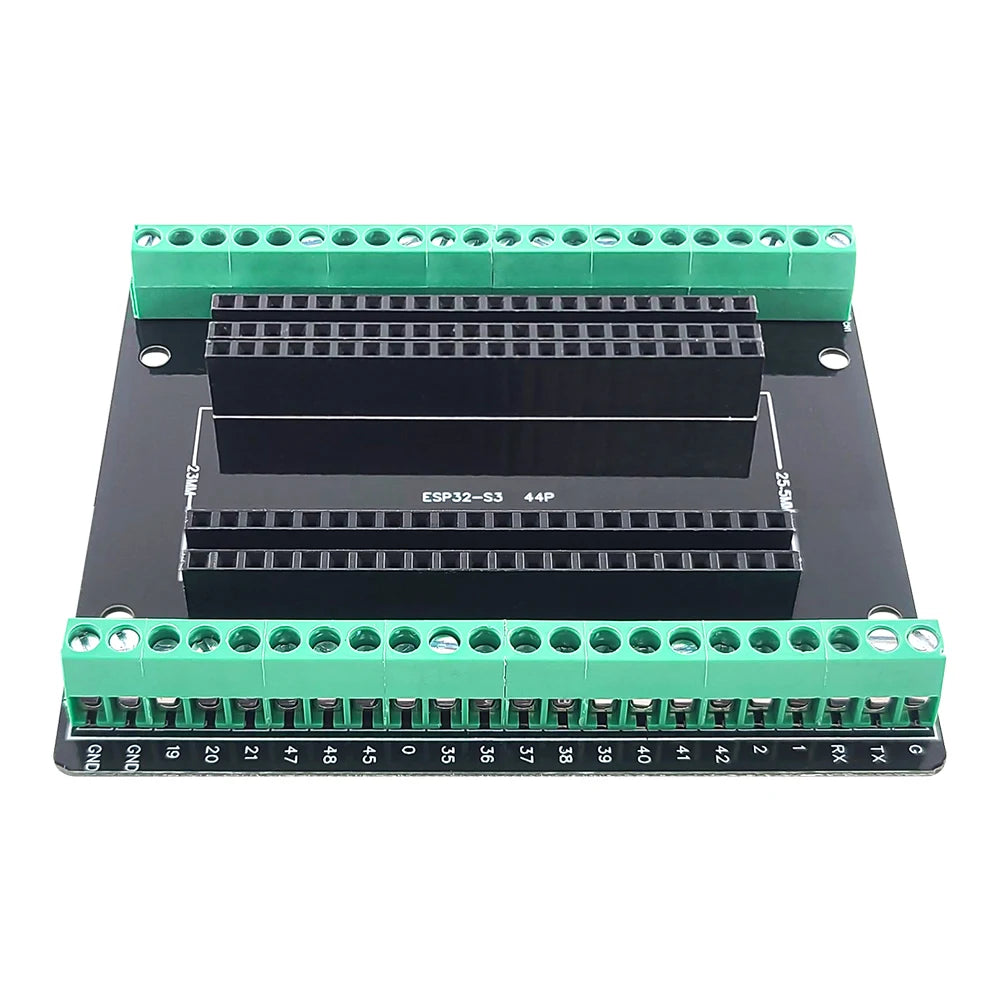

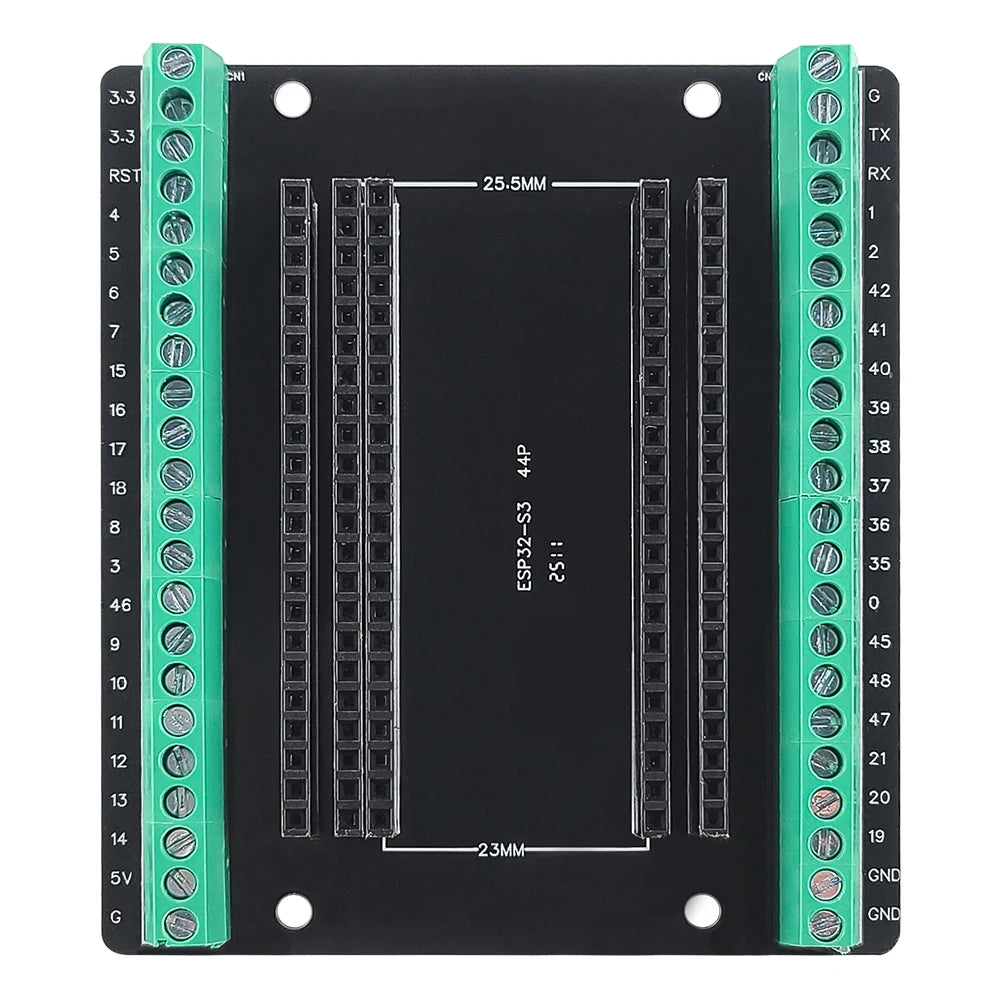

Die eindeutige Beschriftung auf der Platine erleichtert Verdrahtung, Fehlersuche und spätere Änderungen am Aufbau.
📐 Zwei Boardbreiten auf einem Adapter

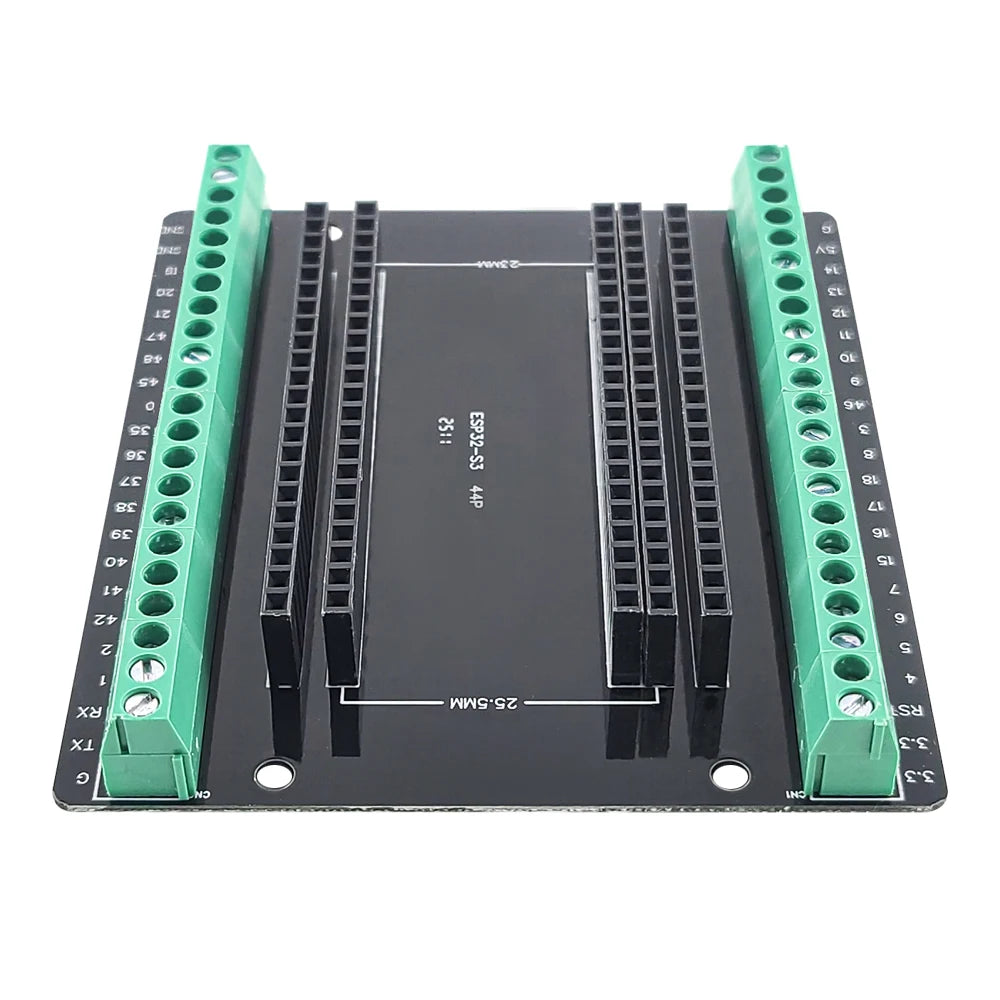

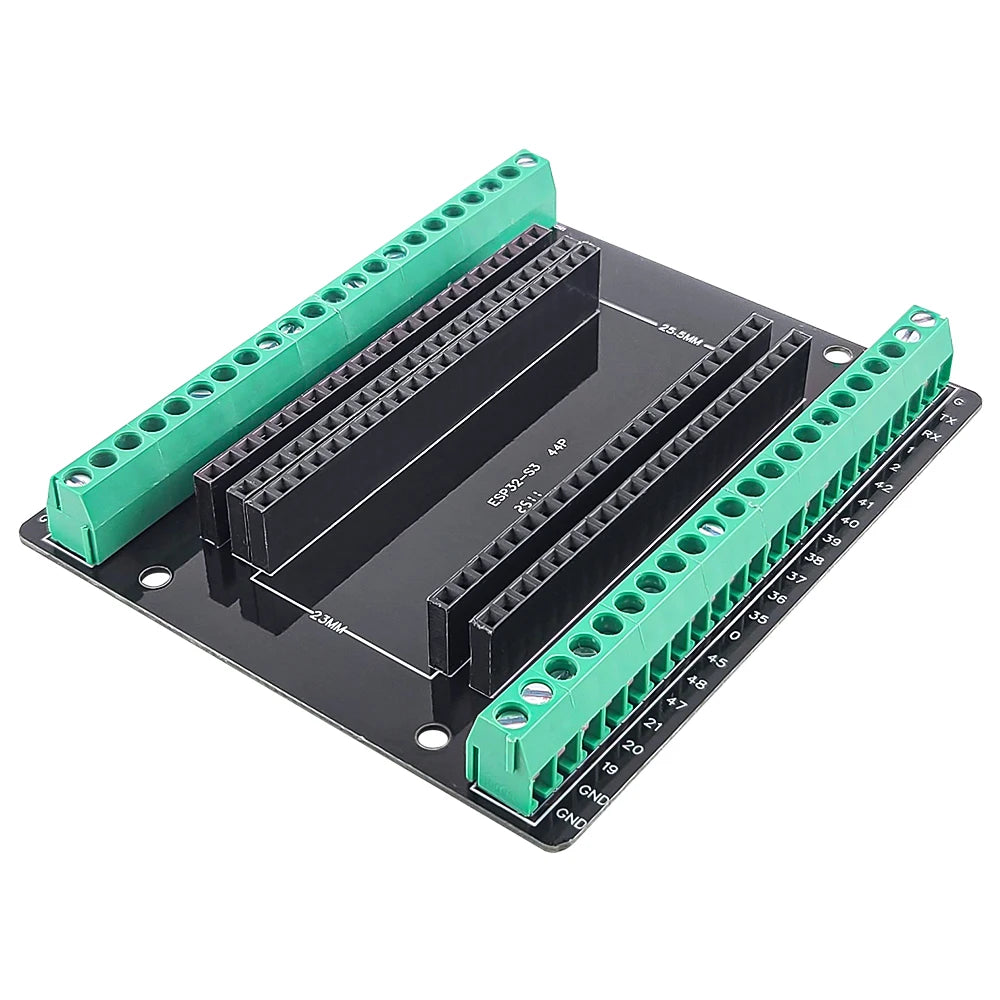

Das Expansion Board besitzt mehrere parallele Buchsenleisten und kann dadurch unterschiedliche 44-Pin-ESP32-S3-Platinen aufnehmen.
23 mm Pin-Abstand
Geeignet für schmalere ESP32-S3 Development Boards mit einem Abstand von ca. 23 mm zwischen den Pin-Reihen.
25,5 mm Pin-Abstand
Geeignet für breitere ESP32-S3 Development Boards mit einem Abstand von ca. 25,5 mm zwischen den Pin-Reihen.
Damit kann ein einziges Terminal Board für mehrere verbreitete ESP32-S3-44-Pin-Bauformen verwendet werden.
⚙️ Vorteile gegenüber direkter Verdrahtung
✔ Schraubklemmen statt loser Jumper-Kabel
✔ Sauberer Aufbau im Schaltschrank oder Gehäuse
✔ Leitungen können sicher befestigt werden
✔ Einfacher Austausch des ESP32-S3
✔ Schneller Zugriff auf GPIO-Pins
✔ Geeignet für Prototypen und dauerhafte Installationen
✔ Weniger Verdrahtungsaufwand
✔ Gute Übersicht bei komplexeren Projekten
🎯 Einsatzbereiche
- ESP32-S3 Entwicklungsprojekte
- IoT-Systeme
- Smart Home
- Hausautomation
- Maschinensteuerung
- Industrie-Prototypen
- Datenlogger
- Sensortechnik
- Mess- und Prüftechnik
- Relaissteuerungen
- Motorsteuerungen
- Robotik
- Prüfstände
- DIY-Elektronik
- Ausbildung und Labor
⚠️ Wichtiger Kompatibilitätshinweis
Vor dem Kauf bitte das vorhandene ESP32-S3 Board prüfen.
Das Adapterboard ist vorgesehen für:
ESP32-S3 – 44 Pins – 23 mm oder 25,5 mm Pin-Reihenabstand
Die Pinbelegung verschiedener ESP32-S3 Development Boards kann sich trotz gleicher mechanischer Abmessungen unterscheiden. Daher sollte die Beschriftung des verwendeten Development Boards vor dem Anschluss mit der Beschriftung des Terminal Boards verglichen werden.
Das Expansion Board selbst ist kein ESP32-S3 Mikrocontroller und kann nicht eigenständig programmiert oder betrieben werden.
📦 Lieferumfang
1 × Terminal Expansion Adapter Board 44-Pin für ESP32-S3
ESP32-S3 Development Board ist nicht im Lieferumfang enthalten.
