Description

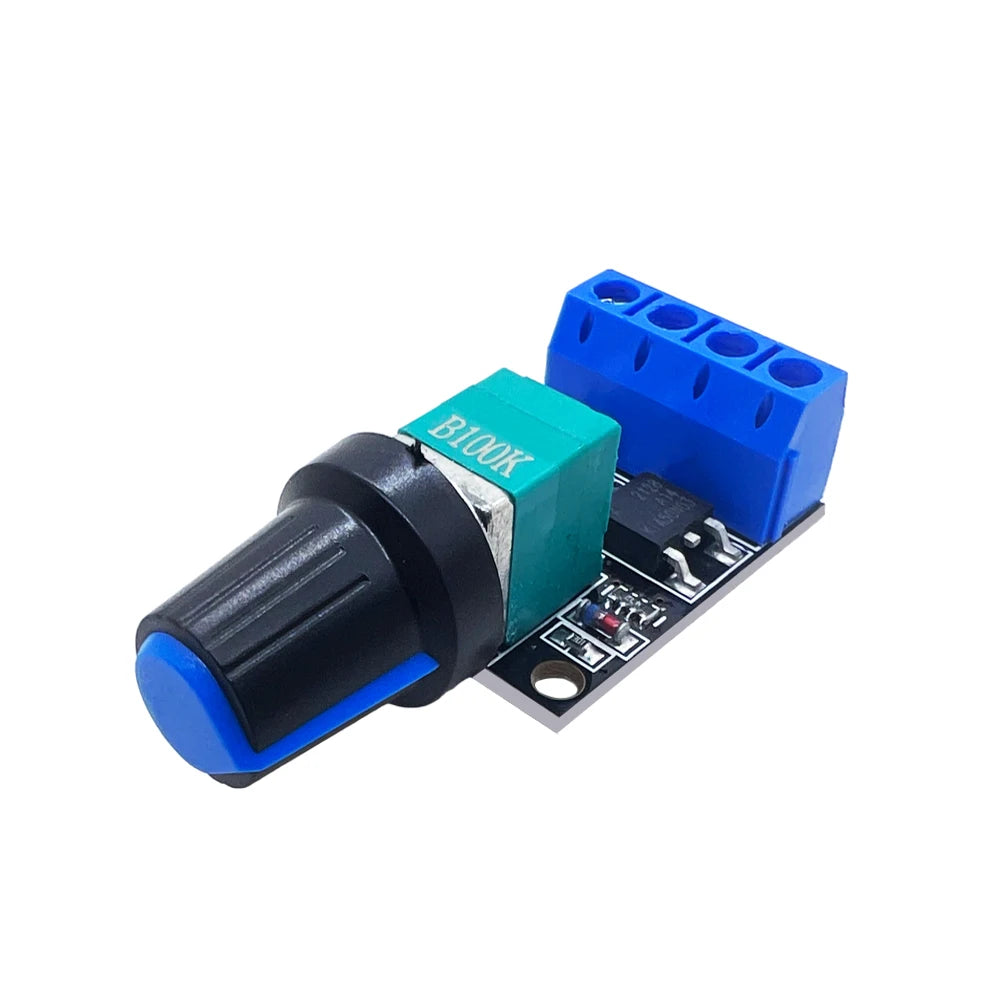

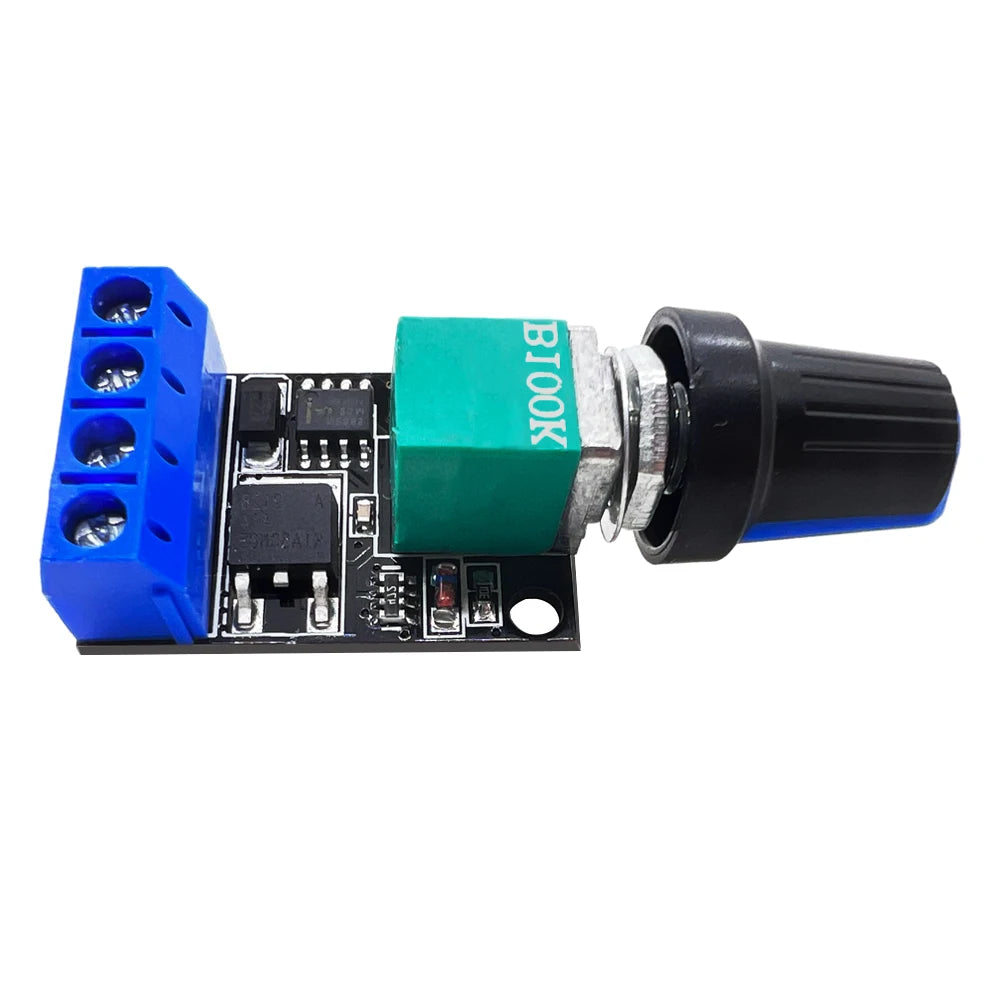

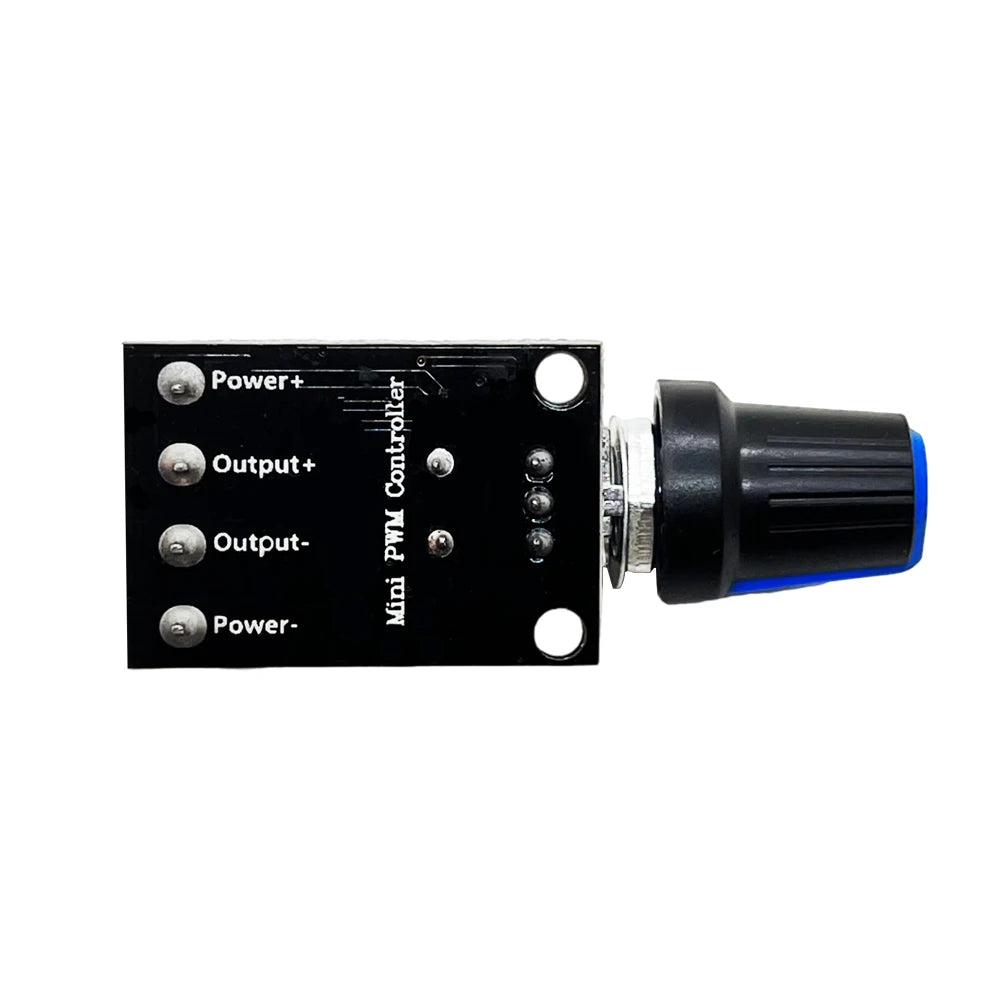

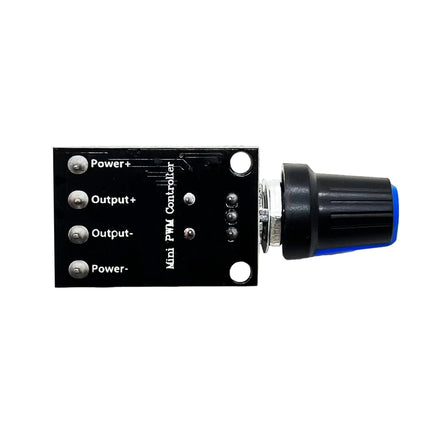

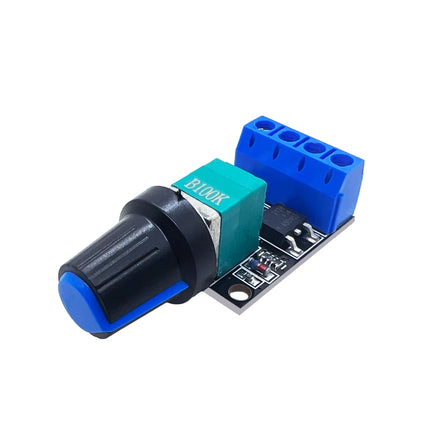

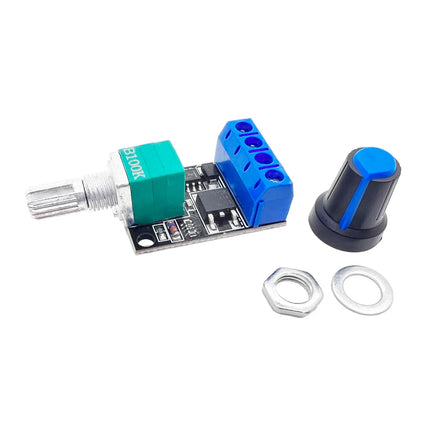

Dieser PWM DC Drehzahlregler ist ein leistungsstarkes und hocheffizientes Steuermodul zur Regelung von DC-Motoren und LED-Lasten.
Er arbeitet mit Pulsweitenmodulation (PWM) und ermöglicht eine stufenlose, verlustarme Leistungs- und Drehzahlregelung.
Dank hoher Strombelastbarkeit bis 10 A (kurzzeitig 12 A) und sehr hohem Wirkungsgrad eignet sich das Modul ideal für Motorsteuerung, LED-Dimmung, Leistungsregelung und DIY-Projekte.
⭐ Hauptmerkmale
-
✔ PWM-Drehzahl- & Leistungsregelung
-
✔ Großer Spannungsbereich: DC 5–12 V
-
✔ Dauerstrom bis 10 A
-
✔ Kurzzeitig bis 12 A belastbar (≤ 10 s)
-
✔ Extrem hoher Wirkungsgrad bis 98 %
-
✔ Stufenlose Regelung von 0–99 %
-
✔ Ein/Aus-Funktion über Potentiometer
-
✔ Sehr geringer Ruhestrom
-
✔ Kompakte Bauform
⚙️ Technische Daten
| Parameter |
Wert |
| Betriebsspannung |
DC 5 – 16 V |
| Dauerstrom |
10 A |
| Max. Kurzzeitstrom |
12 A (≤ 10 s) |
| Regelungsart |
PWM (Pulsweitenmodulation) |
| Tastverhältnis |
0 – 99 % |
| Steuerung |
Potentiometer mit Schalter |
| Ruhestrom |
ca. 0,002 A |
| Wirkungsgrad |
bis zu 98 % |

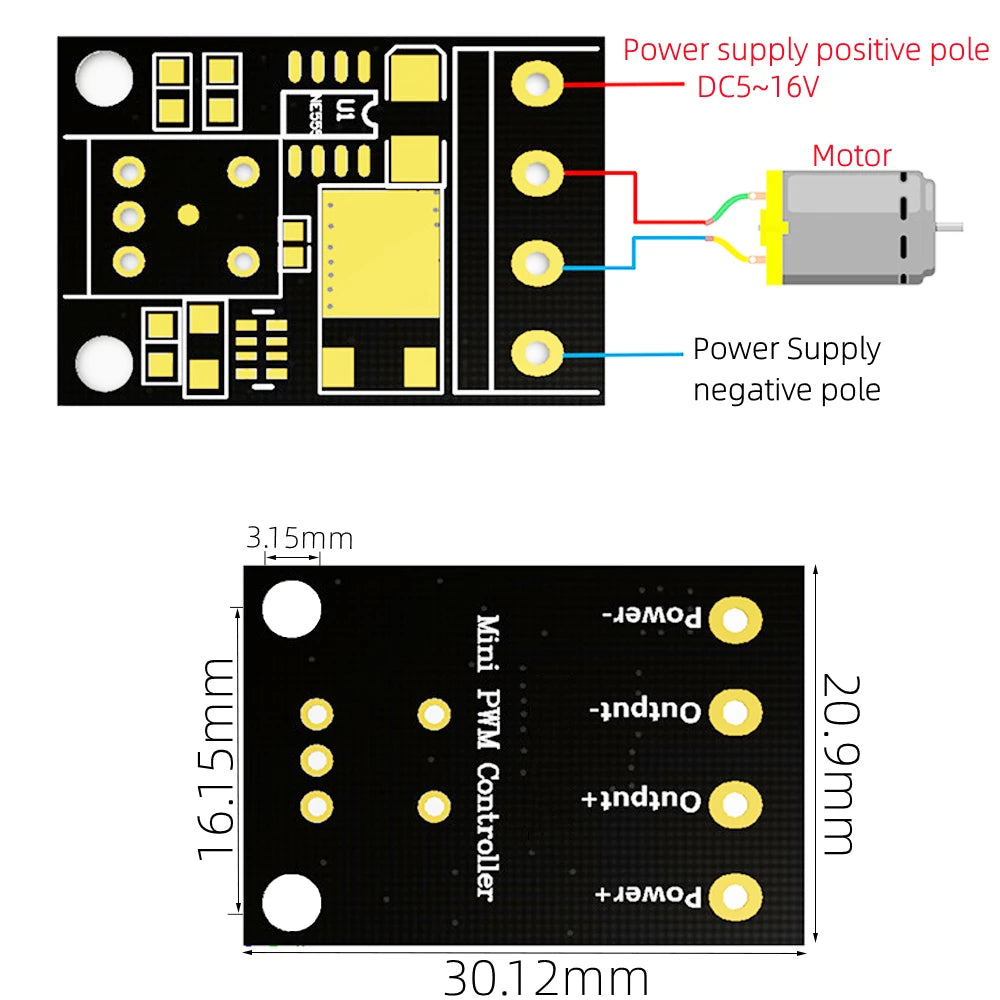

| Abmessungen |
ca. 30 × 20 × 14 mm (ohne Poti) |

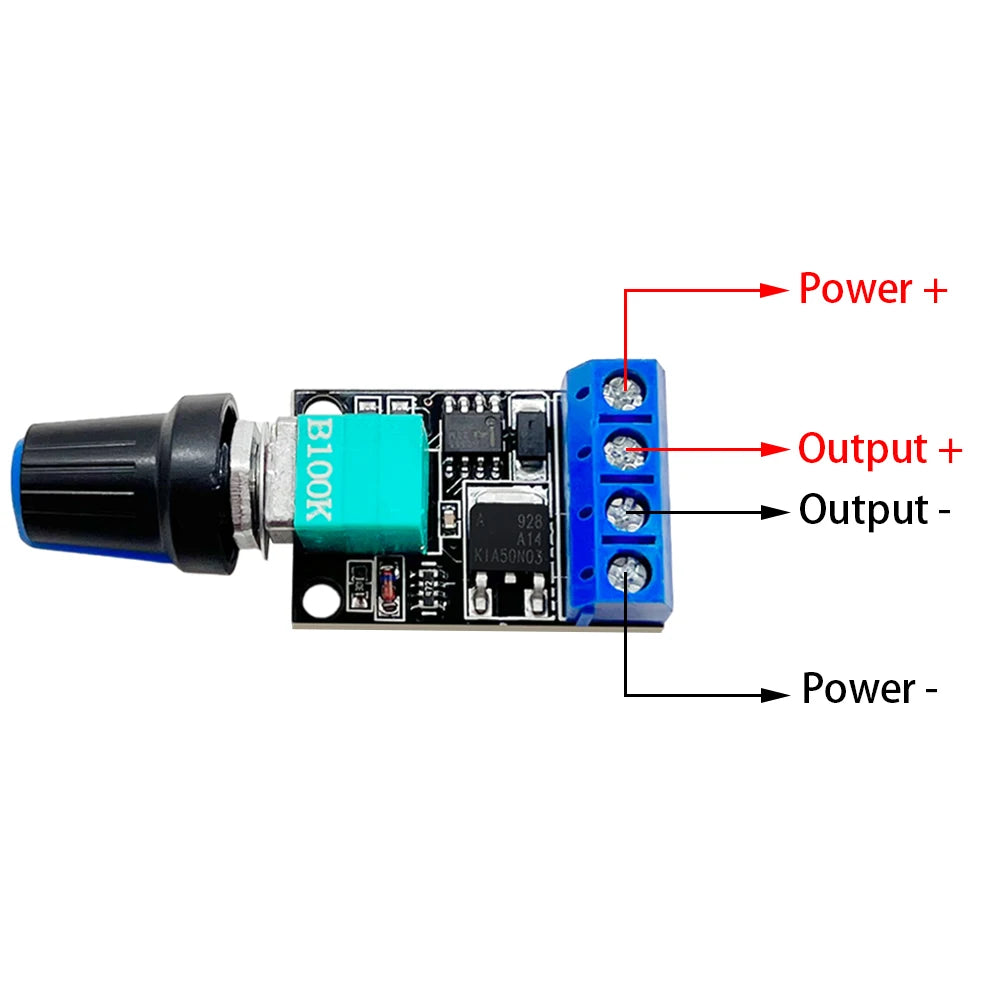

🎛️ Bedienung
🧠 Typische Anwendungen
-
DC-Motoren (5 V / 6 V / 9 V / 12 V)
-
Lüfter- & Pumpensteuerung
-

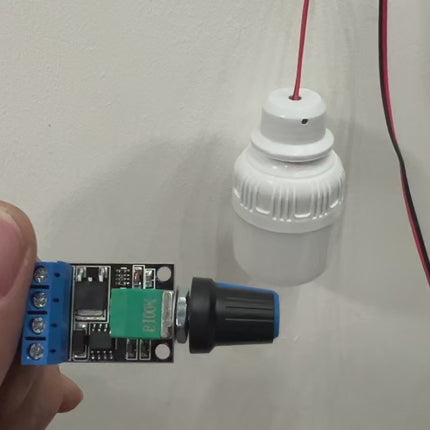

LED-Dimmer (ohne Konstantstromtreiber)
-
Heizdraht- & Leistungsregelung
-
Modellbau & Robotik
-
DIY-Elektronik & Testaufbauten
🛡️ Hinweise & Sicherheit
-
Polarität beachten
-
Für DC-Lasten geeignet (keine AC-Verbraucher)
-
Bei Dauerbetrieb nahe 10 A auf ausreichende Kühlung achten
-
LED-Dimmer nur für spannungsgetriebene LEDs verwenden
-
Empfohlen ab 5A mit ausreichende Kühlung betreiben

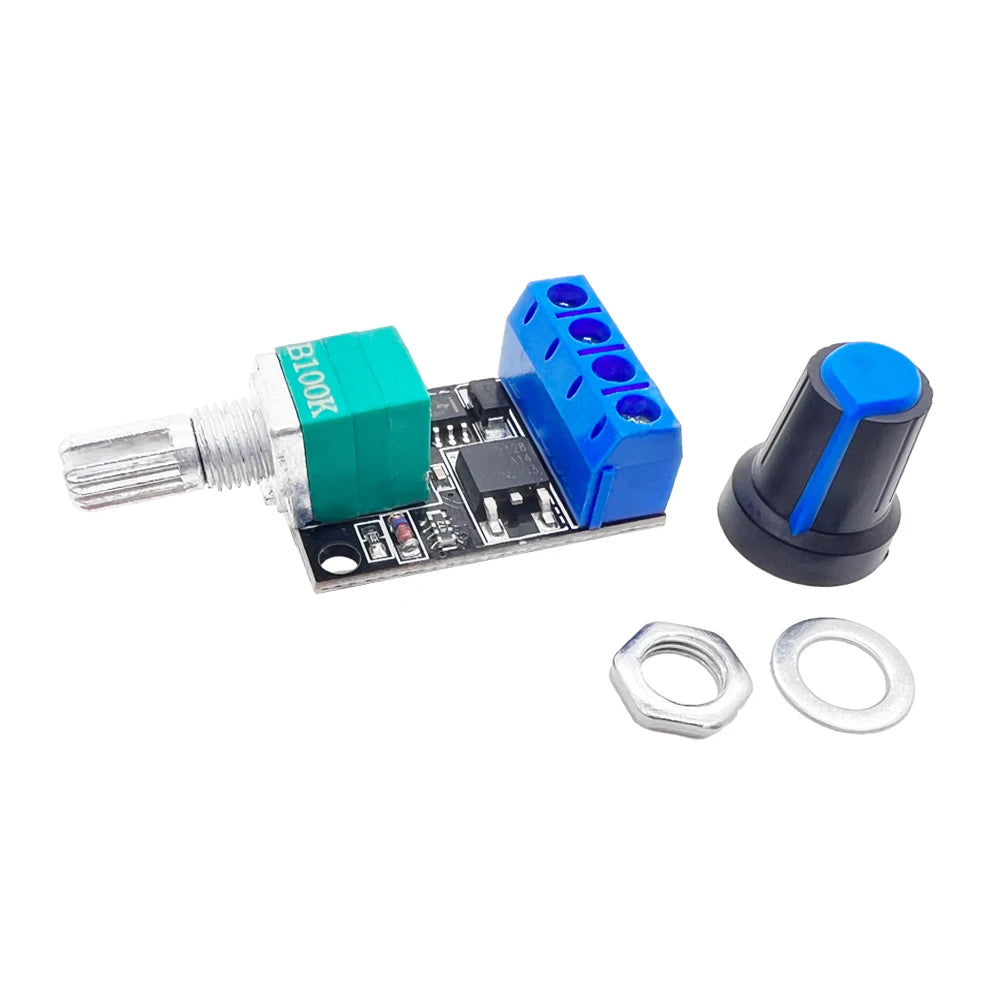

📦 Lieferumfang
