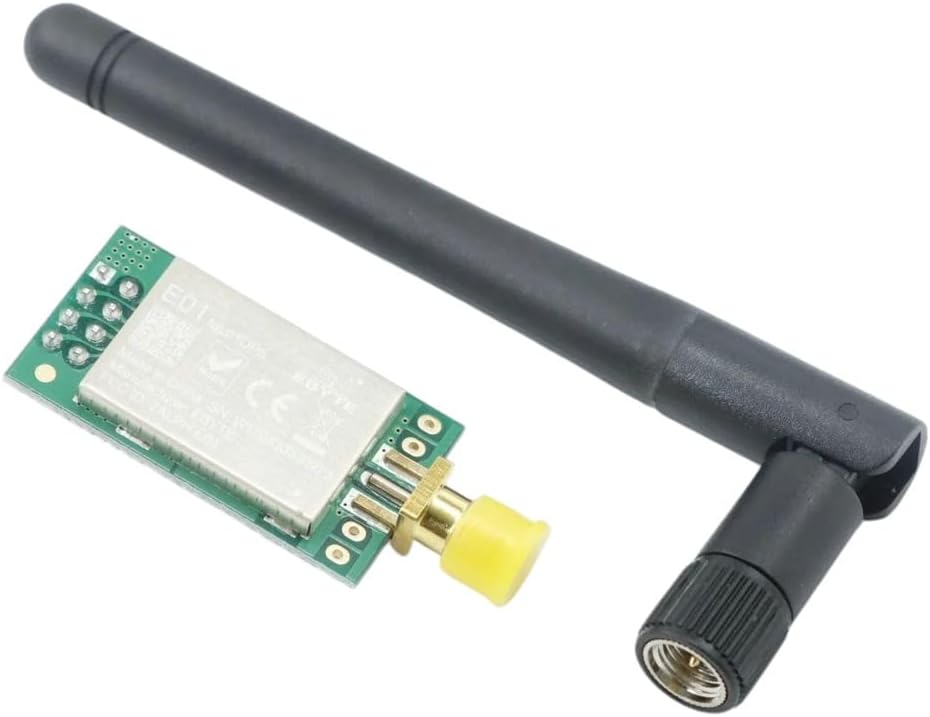

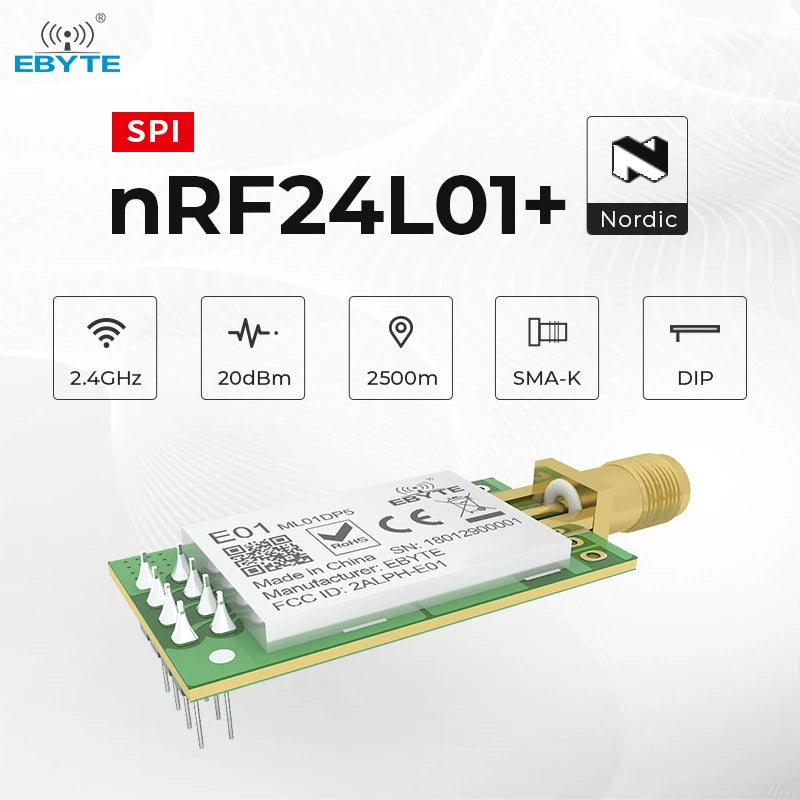

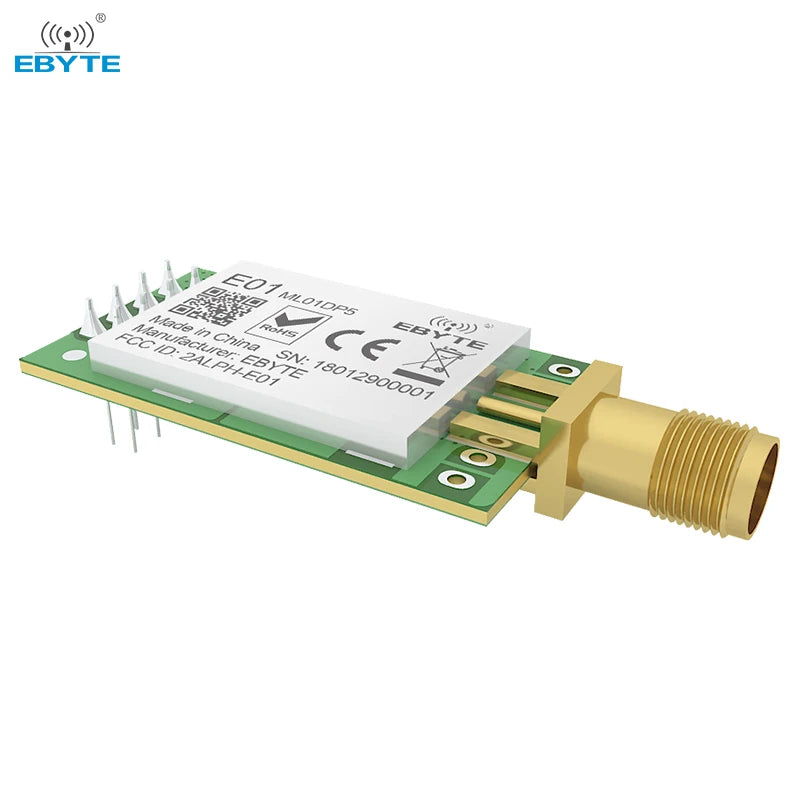

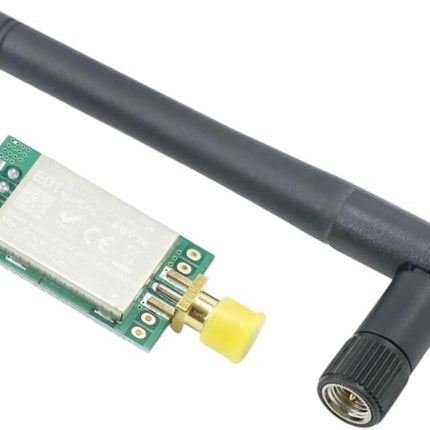

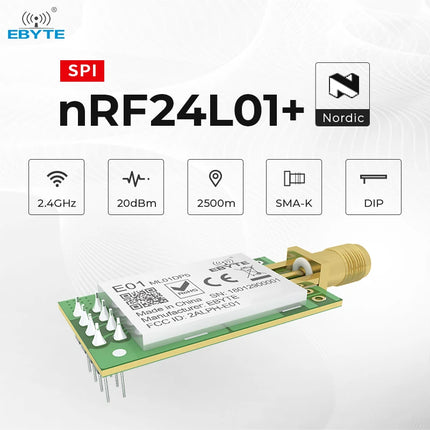

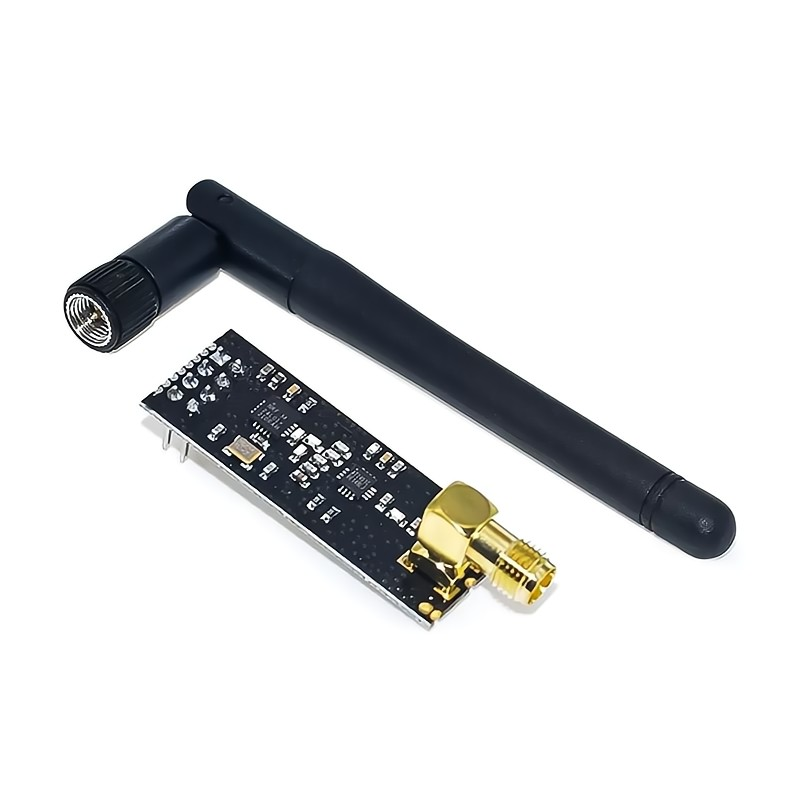

2,4 GHz drahtloses Transceiver-Modul der Serie E01
Das 2,4 GHz drahtlose Transceiver-Modul der Serie E01, basierend auf dem bewährten nRF24L01P-Chip, bietet eine herausragende Kombination aus kompakter Bauweise und vielseitigen Anwendungsmöglichkeiten. Mit seiner SPI-Schnittstelle ist dieses Modul einfach in bestehende Systeme integrierbar und eignet sich ideal für eine Vielzahl von Anwendungen im Bereich der drahtlosen Kommunikation.
Technische Spezifikationen
Das Modul operiert im Frequenzbereich von 2400 bis 2525 MHz und nutzt dabei einen Standard-Oszillator mit 16 MHz. Mit einer Sendeleistung von bis zu 27 dBm (max. 500 mW) erreicht das Modul beeindruckende Reichweiten und eine zuverlässige Datenübertragung. Die Empfangsempfindlichkeit liegt bei bemerkenswerten -99 dBm, wodurch auch schwache Signale effizient empfangen werden können.
Die Luft-Datenrate des Moduls variiert zwischen 250 kbps und 2 MBit/s, wobei der Standardwert bei 250 kbps liegt. Diese Flexibilität in der Datenrate ermöglicht es Entwicklern, je nach Anforderung der Anwendung die optimale Geschwindigkeit auszuwählen.
Einsatzmöglichkeiten
Dank seiner geringen Größe und hohen Leistungsfähigkeit findet das Serie E01 Modul Anwendung in zahlreichen Bereichen, darunter Industrieautomation, Smart Home-Lösungen, Telemetrie und IoT-Anwendungen. Die Verwendung hochwertiger Bauteile, wie präzisen Industriekristallen und der eingebetteten TCXO-Technologie (Temperaturkompensierte Quarzoszillatoren), garantiert eine stabile und zuverlässige Funktion über verschiedene Umgebungsbedingungen hinweg.
Lieferumfang:

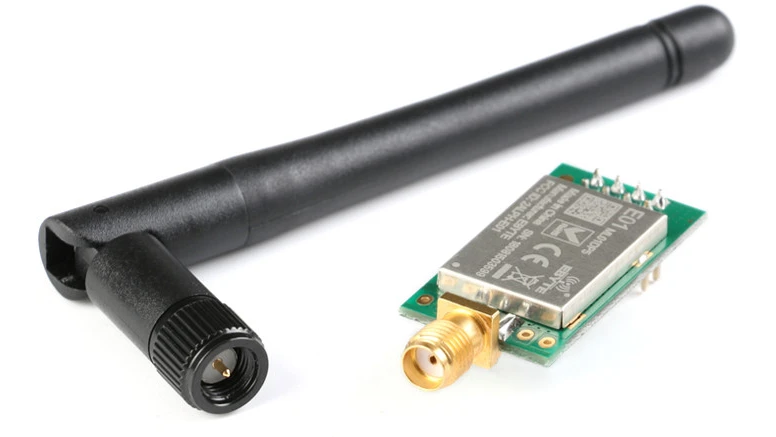

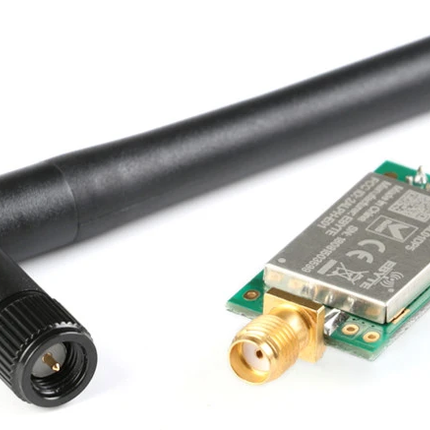

Weitere Bilder
|
HF-Parameter
|
Wert
|
Bemerkung
|
|
Arbeits frequenz
|
2400 ~ 2525 MHz
|
Standard: 2,4 ghz(16mhz oszillator)
|
|
Sende leistung
|
27 dbm
|
Max. Leistung (500mw)
|
|
Empfangende Empfindlichkeit
|
-99 dbm
|
Luft datenrate: 250kbps
|
|
Luft datenrate
|
250k ~ 2 MBit/s
|
Standard: 250kbps
|
|
Test abstand
|
5000m
|
In offener und klarer Luft, mit maximaler Leistung, 5dbi Antennen gewinn, Höhe von 2m,
Luft datenrate: 250kbps
|
|
Hardware-Parameter
|
Wert
|
Bemerkung
|
|

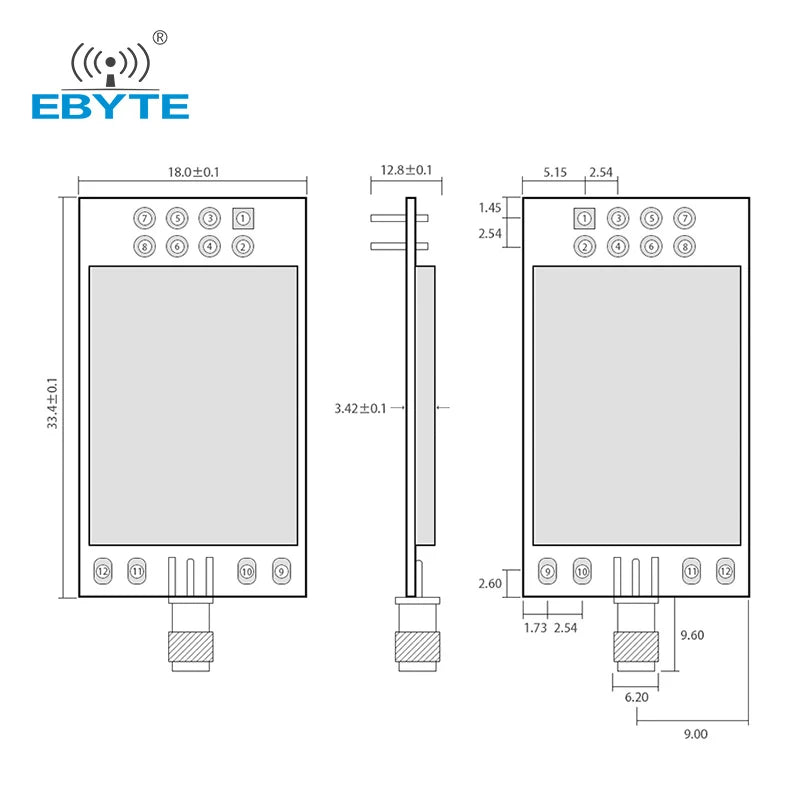

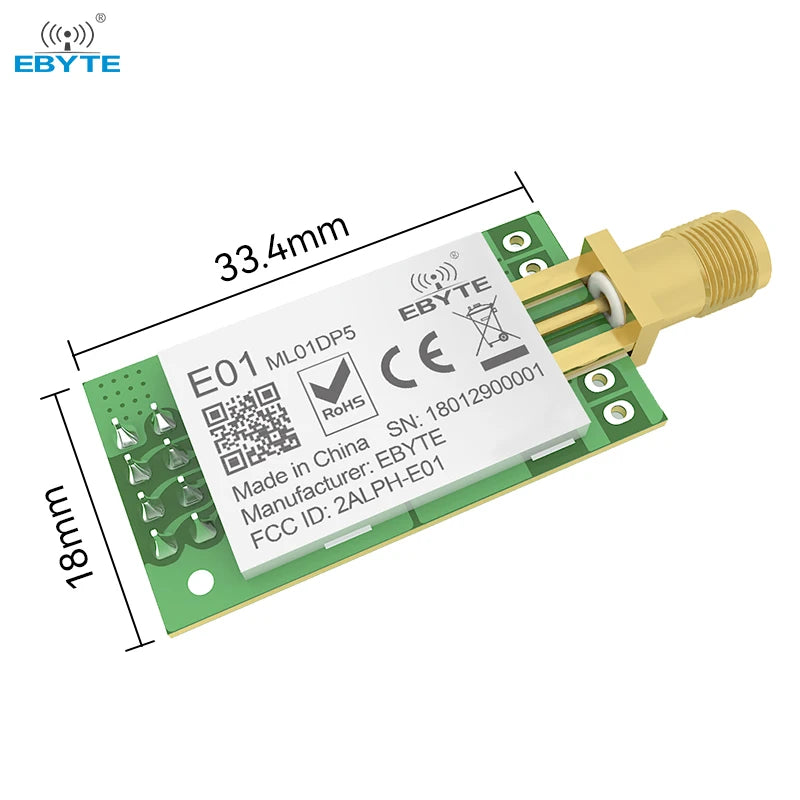

Größe
|
18*33,4mm
|
Ohne sma
|
|
Antennen typ
|
SMA-K
|
|
|
Kommunikation schnitts telle
|
Spi
|
|
|
Paket
|
Dip
|
|
|
Elektronischer Parameter
|
Min.
|
Typ.
|
Max.
|
Einheit
|
Zustand
|
|
Strom versorgung
|
2,5
|
3,3
|
5,5
|
V
|
|
|
Kommunikation ebene
|
2,0
|
3,3
|
3,6
|
V
|
|
|
Sende strom
|
480
|
490
|
500
|
Ma
|
3,3 v
|
|
Sende strom
|
380
|
390
|
400
|
Ma
|
5,0 v
|
|
Empfangen von Strom
|
22
|
23
|
24
|
Ma
|
3,3 v
|
|
Empfangen von Strom
|
21
|
22
|
23
|
Ma
|
5,0 v
|
|
|
|
|
|
|
|
Betriebs temperatur
|
-40
|
20
|
+ 85
|
℃
|
|
|
Betriebs feuchtigkeit
|
10
|
60
|
90
|
%
|
|
|
Lagerte mperatur
|
-40
|
20
|
125
|
℃
|
|
Hochwertige Industrie komponenten
* Original nordisch importiert nrf24l01p
* Kristall oszillator in Industrie qualität
Hochpräziser und Niedertemperatur-Kristall oszillator
* Leistungs verstärker
Erhöhte Übertragungs entfernung
* Hochwertige Komponenten
Haupt sächlich von murata, tdk, avx etc.
Stift definition

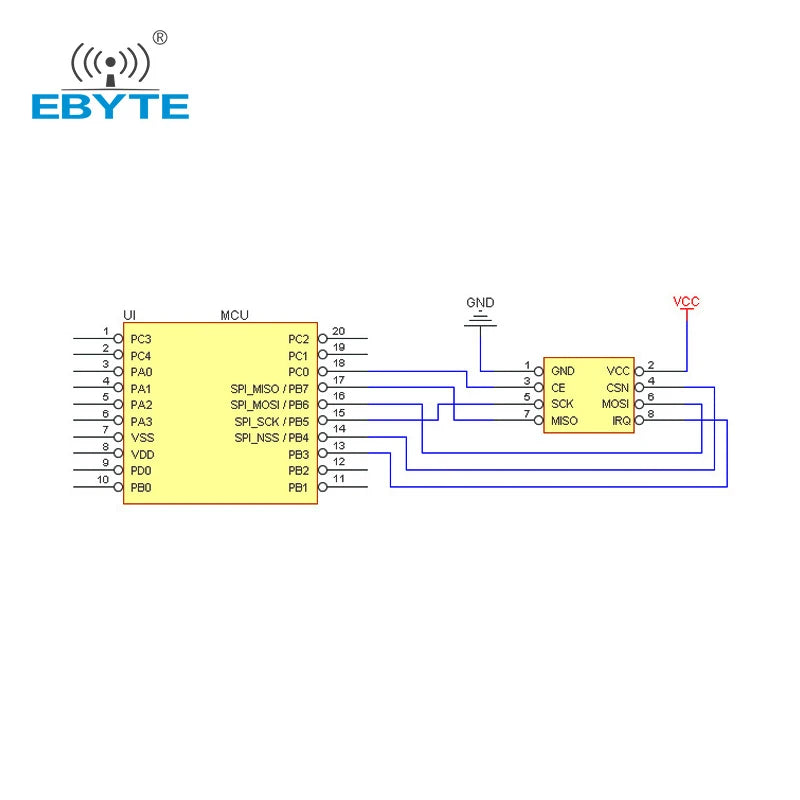

Schaltplan
Anwendungen
Mit stabiler Serien fertigung eignet sich das Modul für verschiedene Anwendungen (insbesondere für Smart Home, iot)
Uav/rf fernbedienung
Sicherheits überwachung und-kontrolle
Digitale Bilder fassung
