Produktbeschreibung
Der kompakte 5010 USB Axiallüfter ist eine praktische Kühllösung für Elektronik, Gehäuse, Computer, Router, Entwicklungsboards und zahlreiche DIY-Anwendungen.
Mit einer Betriebsspannung von DC 5 V und einem integrierten USB-Anschlusskabel kann der Lüfter unkompliziert über einen USB-Port, ein USB-Netzteil oder eine geeignete 5-V-Powerbank betrieben werden.
Der Lüfter erreicht eine Drehzahl von ca. 5200 U/min bei einer Stromaufnahme von nur ca. 0,19 A. Mit seinen kompakten Abmessungen von 50 × 50 × 10 mm eignet er sich besonders für Anwendungen mit begrenztem Bauraum.
Das verwendete Öllager bietet laut Hersteller eine Lebensdauer von bis zu 40.000 Betriebsstunden.
⭐ Highlights
DC 5 V Betriebsspannung
Direkter Anschluss über USB
Standardgröße 5010
Abmessungen: 50 × 50 × 10 mm
Drehzahl: ca. 5200 RPM
Stromaufnahme: ca. 0,19 A
Geräuschpegel: ca. 29 dBA
Öllager
Herstellerangabe zur Lebensdauer: bis zu 40.000 Stunden
Ca. 1 m USB-Kabel
Kompakte und leichte Bauform
Ideal zur aktiven Kühlung elektronischer Komponenten
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
USB Axiallüfter / Kühlventilator
Modell / Baugröße
5010
Betriebsspannung
DC 5 V
Stromaufnahme
ca. 0,19 A
Leistungsaufnahme rechnerisch
ca. 0,95 W
Drehzahl
ca. 5200 U/min (RPM)
Geräuschpegel
ca. 29 dBA
Abmessungen
50 × 50 × 10 mm
Lagertyp
Öllager
Stromanschluss
USB
Kabellänge
ca. 1 m
Farbe
Schwarz
Lebensdauer
bis zu 40.000 Stunden laut Hersteller
Lüftertyp
Axial
Nennleistung
ca. 1 W
🔌 USB 5V – einfache Stromversorgung
Durch das bereits montierte USB-Kabel ist keine zusätzliche Verkabelung notwendig.
Der Lüfter kann beispielsweise mit folgenden 5-V-USB-Stromquellen betrieben werden:
USB-Netzteil
PC / Notebook
USB-Hub mit ausreichender Stromversorgung
Powerbank
USB-Stromversorgungsmodul
5-V-USB-Ausgang eines Embedded-Systems
Die Stromquelle sollte mindestens den benötigten Lüfterstrom bereitstellen können.
🌬️ 5010 Bauform
Die Modellbezeichnung 5010 beschreibt die Abmessungen des Lüfters:
50 mm × 50 mm × 10 mm
Durch die geringe Bauhöhe von nur 10 mm eignet sich der Lüfter besonders für kompakte Gehäuse und flache Elektronikaufbauten.
🔇 Geräusch & Drehzahl
Mit einer Nenndrehzahl von etwa 5200 RPM bietet der Lüfter eine aktive Luftbewegung zur Kühlung kleiner elektronischer Komponenten.
Der angegebene Geräuschpegel beträgt ca. 29 dBA.
Die tatsächliche Geräuschentwicklung kann je nach Montage, Gehäuse, Luftwiderstand und Umgebung variieren.
⚙️ Eigenschaften
Kompakter 5-V-Axiallüfter
USB Plug & Play
Keine separate Lüftersteuerung erforderlich
Geringe Leistungsaufnahme
Flache 10-mm-Bauform
Öllager für zuverlässigen Betrieb
Ca. 1 m Anschlusskabel
Einfache Montage
Für kontinuierliche Kühlung geeignet
🎯 Einsatzbereiche
Ideal für:
Elektronikgehäuse
ESP32- und Arduino-Projekte
Raspberry Pi Projekte
Router und Netzwerkgeräte
Mini-PCs
Computergehäuse
Netzteile
LED-Anwendungen
3D-Drucker-Elektronik
Ladegeräte
Steuerungen
Schaltschränke
DIY-Projekte
Laboraufbauten
ASIC-/Mining-Elektronik
Kühlung kleiner Leistungselektronik
⚠️ Hinweise
Nur mit einer geeigneten 5-V-DC-USB-Stromversorgung betreiben.
Lüfteröffnung während des Betriebs nicht blockieren.
Finger und lose Gegenstände vom rotierenden Lüfterrad fernhalten.
Für ausreichenden Luftein- und -austritt sorgen.
Die tatsächliche Lebensdauer hängt von Betriebsbedingungen, Temperatur, Staubbelastung und Einbaulage ab.
Nicht für Flüssigkeiten oder den ungeschützten Einsatz in feuchten Umgebungen vorgesehen.
📦 Lieferumfang
1 × 5010 USB Axiallüfter DC 5 V mit ca. 1 m USB-Kabel
Farbe: Schwarz
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
The laser launch principle is a fundamental concept in modern laser technology. It is based on the generation of coherent light characterized by certain properties: monochromaticity, coherence, and directional stability. These properties distinguish laser light from ordinary light, which is often irregular and broad. The specific production method of laser modules plays a crucial role in achieving these properties and thus generating highly precise light.
A laser produces very tightly focused, high-brightness light beams. This high brightness is particularly important in a wide range of applications, from industrial to medical and entertainment technology. The advantage of lasers is that they can be easily adapted to different configurations, enabling simple installation and stable, reliable operation.
Areas of application of lasers
The versatility of lasers can be seen in the fact that they can be used in various scenarios:
1. ** Visual positioning **: Lasers can be used to mark exact positions in a room, which is particularly important in the construction industry or when setting up machinery.
2. ** Laser Testing Tools **: In quality assurance and engineering, laser testing tools are essential for precise measurements and adjustments.
3. ** Concentricity Positioning **: Laser modules help to position objects in an exact center, which is important for assembly and manufacturing.
4. ** Signaling devices **: Lasers can also be used as signaling units to visually mark specific points or areas.
Product information:
To meet these requirements, we offer different types of laser modules, each tailored to specific applications.
Red Dot Point Laser Module
- *Wavelength**: 650 nm
- **Diameter**: 12 mm
- **Weight**: 13.5 g
- **Length**: 35 mm
- **Maximum power**: 5 mW
- **Voltage**: DC 3V - 6V
- **Maximum current**: 40 mA
- **Drive circuit**: APC
This module is great for simple point projects and markings.
Red (adjustable line) laser module
- **Wavelength**: 650 nm
- **Diameter**: 12 mm
- **Weight**: 13.5 g
- **Length**: 36 mm
- **Power**: 5 mW
- **Voltage**: DC 3V - 6V
- **Current**: 30 - 50 mA
Ideal for applications where a line is required, for example in construction surveying.
Red cross line laser module
- **Diameter**: 12 mm
- **Weight**: 13.5 g
- **Length**: 36 mm
- **Power**: 5 mW
- **Voltage**: DC 3V - 6V
- **Current**: 25 - 50 mA
This module is often used in interior design to create accurate cross markings.
Scope of delivery :
1 x piece
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Produktbeschreibung
Der 8025 USB Axiallüfter ist ein kompakter und zuverlässiger 5V Kühlventilator für die aktive Belüftung und Kühlung von Elektronik, Gehäusen, Computern, Netzwerkgeräten und DIY-Projekten.
Dank des integrierten USB-Anschlusses kann der Lüfter direkt über ein USB-Netzteil, einen Computer, eine Powerbank oder eine andere geeignete 5V-USB-Stromquelle betrieben werden.
Mit einer Größe von 80 × 80 × 25 mm, einer Drehzahl von ca. 2200 U/min und einem Geräuschpegel von ca. 25 dBA bietet der Lüfter eine gute Kombination aus Luftförderung und vergleichsweise leisem Betrieb.
Das verwendete Öllager ist laut Hersteller für eine Lebensdauer von bis zu 40.000 Betriebsstunden ausgelegt.
⭐ Highlights
DC 5V USB-Lüfter
Standard-Baugröße 8025
80 × 80 × 25 mm
Drehzahl ca. 2200 RPM
Stromaufnahme ca. 0,27 A
Geräuschpegel ca. 25 dBA
Öllager
Bis zu 40.000 Stunden Lebensdauer laut Hersteller
USB-Anschluss – einfache Stromversorgung
Ca. 1 m Anschlusskabel
Farbe: Schwarz
Ideal für Elektronik- und Gehäusekühlung
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
USB Axiallüfter / Kühlventilator
Modell / Baugröße
8025
Betriebsspannung
DC 5 V
Stromaufnahme
ca. 0,27 A
Leistungsaufnahme
ca. 1,35 W
Drehzahl
ca. 2200 U/min (RPM)
Geräuschpegel
ca. 25 dBA
Abmessungen
80 × 80 × 25 mm
Lagertyp
Öllager
Anschluss
USB
Kabellänge
ca. 1 m
Farbe
Schwarz
Lebensdauer
bis zu 40.000 Stunden laut Hersteller
Lüftertyp
Axiallüfter
Versorgung
5V DC über USB
🌬️ 8025 Bauform
Die Bezeichnung 8025 beschreibt die standardisierte Lüftergröße:
80 mm × 80 mm × 25 mm
Durch die größere Lüfterfläche eignet sich dieses Modell besonders für Anwendungen, bei denen mehr Luftbewegung als bei kleinen 40- oder 50-mm-Lüftern benötigt wird.
Die vergleichsweise niedrige Drehzahl von ca. 2200 RPM ermöglicht dabei einen Geräuschpegel von nur etwa 25 dBA.
🔌 Einfache 5V USB-Stromversorgung
Der Lüfter wird über das fest angeschlossene USB-Kabel mit Strom versorgt und benötigt keine separate Lüftersteuerung.
Geeignete Stromquellen sind beispielsweise:
USB-Netzteil
PC oder Notebook
Powerbank
USB-Hub mit ausreichender Stromversorgung
USB-Stromversorgungsmodul
5V-USB-Ausgang eines Embedded-Systems
Die verwendete USB-Stromquelle sollte mindestens 5 V / 0,27 A bereitstellen können.
🔇 Leiser Betrieb
Mit einem angegebenen Geräuschpegel von ca. 25 dBA eignet sich der 8025-Lüfter auch für Anwendungen, bei denen eine dauerhafte Kühlung bei möglichst geringer Geräuschentwicklung gewünscht ist.
Die tatsächliche Lautstärke kann abhängig von Einbauposition, Gehäuse, Luftwiderstand und Resonanzen variieren.
⚙️ Eigenschaften
USB Plug & Play
5V DC Betrieb
Geringer Stromverbrauch
Große 80-mm-Lüfterfläche
Ca. 2200 U/min
Öllager
Kompakte Standardbauform
Ca. 1 m langes USB-Kabel
Einfache Integration in Gehäuse
Geeignet für kontinuierliche Belüftung
🎯 Einsatzbereiche
Ideal für:
Elektronikgehäuse
PC- und Computer-Kühlung
Mini-PCs
Router und Netzwerkgeräte
Raspberry Pi Projekte
ESP32- und Arduino-Projekte
Netzteile
LED-Systeme
3D-Drucker-Elektronik
Steuerungsgehäuse
Schaltschränke
Ladegeräte
Entwicklungsboards
Laboraufbauten
DIY-Projekte
ASIC- und Mining-Elektronik
Allgemeine Gehäusebelüftung
⚠️ Hinweise
Nur mit einer geeigneten DC 5V USB-Stromversorgung verwenden.
Lüfteröffnungen während des Betriebs nicht blockieren.
Finger, Kabel und andere Gegenstände vom rotierenden Lüfterrad fernhalten.
Für einen ausreichenden Luftweg auf Einlass- und Auslassseite sorgen.
Die angegebene Lebensdauer von 40.000 Stunden ist eine Herstellerangabe und kann abhängig von Temperatur, Staubbelastung und Betriebsbedingungen variieren.
Nicht für den ungeschützten Betrieb in nassen oder feuchten Umgebungen vorgesehen.
📦 Lieferumfang
1 × 8025 USB Axiallüfter DC 5V
Farbe: Schwarz
USB-Kabellänge: ca. 1 m
9 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Produktbeschreibung
Der 9025 USB Axiallüfter ist ein leistungsfähiger 5V Kühlventilator zur aktiven Belüftung von Elektronik, Gehäusen, Computern, Netzwerkgeräten und technischen DIY-Projekten.
Dank des integrierten USB-Anschlusses lässt sich der Lüfter direkt über ein USB-Netzteil, einen Computer, eine Powerbank oder eine andere geeignete 5V-USB-Stromversorgung betreiben.
Mit einer Baugröße von 90 × 90 × 25 mm, einer Drehzahl von ca. 2500 U/min und einer Stromaufnahme von nur ca. 0,2 A eignet sich der Lüfter hervorragend für die kontinuierliche Gehäuse- und Elektronikkühlung.
Das verbaute Öllager ist laut Hersteller für eine Lebensdauer von bis zu 40.000 Betriebsstunden ausgelegt.
⭐ Highlights
DC 5V USB-Lüfter
Standard-Baugröße 9025
Abmessungen: 90 × 90 × 25 mm
Drehzahl: ca. 2500 RPM
Stromaufnahme: ca. 0,2 A
Leistungsaufnahme: ca. 1 W
Geräuschpegel: ca. 30 dBA
Öllager
Bis zu 40.000 Stunden Lebensdauer laut Hersteller
Direkte Stromversorgung über USB
Ca. 1 m USB-Kabel
Farbe: Schwarz
Für dauerhafte Elektronik- und Gehäusekühlung geeignet
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
USB Axiallüfter / Kühlventilator
Modell / Baugröße
9025
Betriebsspannung
DC 5 V
Stromaufnahme
ca. 0,2 A
Leistungsaufnahme
ca. 1 W
Drehzahl
ca. 2500 U/min (RPM)
Geräuschpegel
ca. 30 dBA
Abmessungen
90 × 90 × 25 mm
Lagertyp
Öllager
Stromanschluss
USB
Kabellänge
ca. 1 m
Farbe
Schwarz
Lebensdauer
bis zu 40.000 Stunden laut Hersteller
Lüftertyp
Axiallüfter
Stromversorgung
5V DC über USB
🌬️ 9025 Bauform
Die Modellbezeichnung 9025 beschreibt die Abmessungen des Lüfters:
90 mm × 90 mm × 25 mm
Durch die große Lüfterfläche eignet sich dieses Modell besonders zur Belüftung größerer Elektronik- und Gerätegehäuse.
Die Kombination aus 90-mm-Lüfterfläche und ca. 2500 RPM ermöglicht eine effektive Luftzirkulation, ohne auf eine zusätzliche Lüftersteuerung angewiesen zu sein.
🔌 USB 5V – einfach anschließen
Der Lüfter besitzt ein ca. 1 Meter langes USB-Kabel und kann direkt an einer geeigneten 5V-Stromquelle betrieben werden.
Geeignet sind beispielsweise:
USB-Netzteile
PCs und Notebooks
Powerbanks
USB-Hubs mit Stromversorgung
5V USB-Stromversorgungsmodule
Embedded-Systeme mit USB-Ausgang
Die Stromversorgung sollte mindestens 5 V / 0,2 A bereitstellen können.
🔇 Geräuschentwicklung
Der angegebene Geräuschpegel beträgt ca. 30 dBA.
Damit eignet sich der Lüfter für zahlreiche Anwendungen, bei denen eine kontinuierliche aktive Kühlung benötigt wird.
Die tatsächliche Lautstärke kann abhängig von Gehäuse, Montage, Luftwiderstand und Resonanzen variieren.
⚙️ Eigenschaften
USB Plug & Play
Keine separate Lüftersteuerung erforderlich
Niedrige 5V Betriebsspannung
Geringe Leistungsaufnahme
Große 90-mm-Lüfterfläche
Ca. 2500 U/min
Öllager
Kompakte 25-mm-Bauhöhe
Ca. 1 m Anschlusskabel
Einfache Integration in Geräte und Gehäuse
🎯 Einsatzbereiche
Ideal geeignet für:
Elektronikgehäuse
Computer und Mini-PCs
Router und Netzwerkgeräte
Raspberry Pi Systeme
ESP32- und Arduino-Projekte
Netzteile
LED-Systeme
3D-Drucker
Steuerungsgehäuse
Schaltschränke
Ladegeräte
Entwicklungsboards
Laboraufbauten
ASIC-/Mining-Elektronik
DIY-Elektronik
Allgemeine Gerätebelüftung
⚠️ Hinweise
Nur mit einer geeigneten DC 5V USB-Stromversorgung betreiben.
Lüftereinlass und Luftauslass nicht blockieren.
Finger, Kabel und andere Gegenstände vom rotierenden Lüfterrad fernhalten.
Für ausreichenden Luftstrom innerhalb des Gehäuses sorgen.
Die Lebensdauer von bis zu 40.000 Stunden ist eine Herstellerangabe und kann je nach Temperatur, Staubbelastung und Betriebsbedingungen variieren.
Nicht für den ungeschützten Einsatz in feuchten oder nassen Umgebungen vorgesehen.
📦 Lieferumfang
1 × 9025 USB Axiallüfter DC 5V
Farbe: Schwarz
USB-Kabellänge: ca. 1 m
3 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der 40A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 40A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.
Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren.
Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten.
Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung.
Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung.
Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement.
Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur.
Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr).
Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen.
Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung.
Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration.
Intelligentes Thermomanagement-System
Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:
Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden
Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.
Integrierter Hochpräzisions-Stromsensor
Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:
Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen
Vielseitige Automatisierung & Steuerung
Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:
Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.
Nahtlose Mikrocontroller-Integration
Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:
Dimmfunktionen mit präzisem Timing
Temperatursensorwerten und Lüftersteuerung
Stromsensorik und Leistungsberechnungen
Energienutzungsstatistiken und -speicherung
Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.
Universalbibliothek für ESP32
Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.
Bibliotheksanleitung und Download: Universal library for ESP32 | RBDIMMER
Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
Kompatibel mit Mehrphasensystemen
Unterstützung für mehrere unabhängige Dimmkanäle
Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
Hochpräzise Helligkeitssteuerung für AC-Geräte
Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
Sanfte Übergänge zwischen Helligkeitsstufen
Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
Lieferumfang:
1 x Stück
17 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
✔ Einstellbare Spannung✔ Bis 3A Leistung✔ EU Stecker✔ Für Motoren & Lüfter
✔ Ideal zur Drehzahlregelung von DC Motoren & Lüftern
Dieses einstellbare AC/DC Netzteil mit Spannungsregler eignet sich ideal zur flexiblen Stromversorgung von DC Motoren, Lüftern, Pumpen, LED-Systemen und DIY-Elektronikprojekten.
Über den integrierten Drehregler lässt sich die Ausgangsspannung stufenlos einstellen – perfekt zur Geschwindigkeitsregelung oder Leistungsanpassung verschiedenster Geräte.
Dank EU-Stecker, kompakter Bauform und stabiler Ausgangsspannung ist das Netzteil sofort einsatzbereit.
📊 Varianten
Variante
Ausgangsspannung
Max. Strom
Variante 1
3 – 12V DC
3A
Variante 2
3 – 24V DC
3A
📊 Technische Daten
Eigenschaft
Wert
Eingang
AC 100–240V / 50–60Hz
Ausgang
DC 3–12V oder 3–24V
Max. Strom
3A
DC-Stecker
5.5 × 2.5 mm
Kompatibilität
auch 5.5 × 2.1 mm
Polarität
Innen + / Außen –
Netzstecker
EU Stecker
Kabellänge
ca. 900 mm
Regelung
Stufenlos
⚙️ Eigenschaften
Einstellbare Ausgangsspannung
Integrierter Drehregler
Stabilisierte DC-Ausgabe
EMI-Filter gegen Störungen
Energieeffizient & kompakt
🚀 Vorteile
Flexible Spannungsanpassung
Ideal für Motorsteuerung
Sofort einsatzbereit
Breite Gerätekompatibilität
Sichere & stabile Stromversorgung
🎯 Einsatzbereiche
DC Motoren
Lüfter & Pumpen
LED Beleuchtung
RC & Modellbau
Arduino / ESP32 Projekte
DIY Elektronik
⚠️ Hinweise
Spannung vor Anschluss korrekt einstellen
Maximalstrom von 3A beachten
Nicht für Akkuladung geeignet
Polarität prüfen vor Nutzung
📦 Lieferumfang
✔️ 1 × Einstellbares AC/DC Netzteil (Variante nach Auswahl)
Out of stock,
1-3 Wochen
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der 24A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 24A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.
Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren.
Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten.
Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung.
Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung.
Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement.
Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur.
Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr).
Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen.
Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung.
Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration.
Intelligentes Thermomanagement-System
Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:
Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden
Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.
Integrierter Hochpräzisions-Stromsensor
Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:
Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen
Technische Daten
Max. Last: 24A / 600V AC
Dimension: 80mm x 40mm x 45mm
Stufenlose Spannungsregelung (Dimmer-Funktion)
Stromsensor integriert → Echtzeit-Stromüberwachung
Temperatursensor integriert → intelligente Lüftersteuerung
Logikpegel: 5V / 3.3V (kompatibel mit Arduino, ESP32, STM32)
Vollständig elektrisch isoliert zwischen AC-Last & Steuerelektronik
Vielseitige Automatisierung & Steuerung
Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:
Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.
Nahtlose Mikrocontroller-Integration
Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:
Dimmfunktionen mit präzisem Timing
Temperatursensorwerten und Lüftersteuerung
Stromsensorik und Leistungsberechnungen
Energienutzungsstatistiken und -speicherung
Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.
Universalbibliothek für ESP32
Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.
Bibliotheksanleitung und Download: Universal library for ESP32 | RBDIMMER
Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
Kompatibel mit Mehrphasensystemen
Unterstützung für mehrere unabhängige Dimmkanäle
Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
Hochpräzise Helligkeitssteuerung für AC-Geräte
Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
Sanfte Übergänge zwischen Helligkeitsstufen
Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
Lieferumfang:
1 x Stück Module 24A with Current sensor, 3.3V/5V logic, temperature control
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der DimmerLink AC-Dimmer ist ein intelligentes 1-Kanal-TRIAC-Dimmermodul zur elektronischen Leistungsregelung von geeigneten AC-Verbrauchern mit 110–240 V AC / 50–60 Hz.
Im Gegensatz zu einfachen AC-Dimmermodulen übernimmt bei der DimmerLink-Version ein integrierter Controller die zeitkritische Phasensteuerung. Der externe Mikrocontroller muss daher nicht selbst Nulldurchgang, Interrupts und TRIAC-Timing berechnen.
Die gewünschte Leistung wird einfach über UART oder I²C übertragen. Dadurch eignet sich DimmerLink besonders für ESP32, Arduino, Raspberry Pi, Linux-SBCs, Smart-Home-Systeme und eigene Automatisierungssteuerungen.
Dieses Angebot umfasst ausschließlich:
4A DimmerLink – UART / I²C
8A DimmerLink – UART / I²C
📦 Varianten
Variante
Max. Strom
Leistung bei 230 V*
Schnittstelle
4A DimmerLink
4 A
ca. 920 W
UART / I²C
8A DimmerLink
8 A
ca. 1840 W
UART / I²C
* Rechnerischer Maximalwert bei 230 V. Die tatsächlich zulässige Dauerlast hängt unter anderem von Verbraucherart, Kühlung, Umgebungstemperatur und Einbausituation ab.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
AC TRIAC DimmerLink Modul
Kanäle
1
Varianten
4 A / 8 A
Netzspannung
110–240 V AC
Netzfrequenz
50 / 60 Hz
Regelverfahren
Phasensteuerung / TRIAC
Kommunikation
UART oder I²C
UART Baudrate
115200 Baud
Logikpegel DimmerLink
1,8 V / 3,3 V / 5 V
Galvanische Trennung der Steuersignale
Optokoppler
Steuerung
Integrierter DimmerLink-Controller
MCU-seitiges Zero-Cross-Timing
Nicht erforderlich
Umgebungstemperatur
ca. −20 bis +80 °C
Einsatzumgebung
Trocken
RoHS
Konform
🔌 DimmerLink UART / I²C
Der entscheidende Vorteil der DimmerLink-Version ist die vereinfachte digitale Kommunikation.
Anschlüsse der Steuerschnittstelle
Pin
UART-Modus
I²C-Modus
VCC
Versorgung Logik
Versorgung Logik
GND
Masse
Masse
TX / SDA
UART TX
I²C SDA
RX / SCL
UART RX
I²C SCL
Der Mikrocontroller übermittelt lediglich den gewünschten Steuerwert. Die zeitkritische AC-Phasensteuerung übernimmt das Modul selbst.
⚡ 4A vs. 8A DimmerLink
Merkmal
4A DimmerLink
8A DimmerLink
Max. Strom
4 A
8 A
bei 110 V
bis ca. 440 W
bis ca. 880 W
bei 220 V
bis ca. 880 W
bis ca. 1760 W
bei 230 V
bis ca. 920 W
bis ca. 1840 W
UART
✅
✅
I²C
✅
✅
1,8-V-Logik
✅
✅
3,3-V-Logik
✅
✅
5-V-Logik
✅
✅
Integrierte Phasensteuerung
✅
✅
Externes Zero-Cross-Timing nötig
❌
❌
🧠 Warum DimmerLink?
Bei einem klassischen AC-Dimmer muss der Mikrocontroller den Nulldurchgang des Wechselstromnetzes erkennen und anschließend den TRIAC mit einem exakt berechneten Zeitversatz auslösen.
Das erfordert:
Nulldurchgang → Interrupt → Timer → Verzögerung → TRIAC Gate Trigger
DimmerLink übernimmt diese Aufgabe intern.
Die Steuerung reduziert sich damit im Wesentlichen auf:
ESP32 / Arduino / Raspberry Pi → UART oder I²C → DimmerLink → AC-Verbraucher
Das erleichtert insbesondere komplexere IoT- und Automatisierungsprojekte.
🚀 Vorteile der DimmerLink-Version
✔ Integrierter Controller für die Phasensteuerung
✔ UART- und I²C-Kommunikation
✔ Kein eigenes Zero-Cross-Interrupt-Timing erforderlich
✔ Keine zeitkritische TRIAC-Ansteuerung im eigenen Programm
✔ Geeignet für 1,8-V-, 3,3-V- und 5-V-Logik
✔ Einfache Integration mit ESP32 und Arduino
✔ Auch für Raspberry Pi und andere SBCs geeignet
✔ 50-Hz- und 60-Hz-Netze
✔ Wahlweise 4 A oder 8 A
✔ Optokoppler-Trennung der Steuerschnittstelle
💡 Typische steuerbare Verbraucher
Das Modul kann – sofern der jeweilige Verbraucher für Phasensteuerung geeignet ist – beispielsweise verwendet werden für:
Glühlampen
Halogenlampen
Heizwiderstände
Heizelemente
Heizplatten
geeignete AC-Lüfter
geeignete AC-Pumpen
geeignete Universalmotoren
Leistungsregelungen
Smart-Home-Projekte
Labor- und Prüfaufbauten
⚠️ Motorsteuerung – wichtiger Hinweis
Nicht jeder AC-Motor kann mit einem TRIAC-Phasenanschnittdimmer geregelt werden.
Besonders geeignet sind Verbraucher, deren Konstruktion ausdrücklich eine Phasensteuerung zulässt. Bei Induktionsmotoren, Kondensatormotoren, elektronisch kommutierten Motoren oder Geräten mit eigener Elektronik muss vor dem Anschluss geprüft werden, ob eine TRIAC-Phasensteuerung zulässig ist.
Das Modul ist kein Frequenzumrichter (VFD).
🏠 Smart Home & IoT
DimmerLink eignet sich insbesondere für eigene Steuerungssysteme mit:
ESP32
ESP8266
Arduino
Raspberry Pi
Orange Pi
Linux-SBC
Home Assistant
ESPHome
Tasmota
eigener SPS-/MCU-Steuerung
Durch UART bzw. I²C lässt sich die AC-Leistung direkt aus der eigenen Anwendung heraus steuern.
🎯 Einsatzbereiche
Lichtsteuerungen
Heizungsregelungen
Temperaturregelungen
Smart Home
Gebäudeautomation
IoT-Systeme
Lüfterregelungen
geeignete Pumpen
Laborgeräte
Prüfstände
Prototypen
Maschinenbau
Automatisierung
DIY-Elektronik
⚠️ Sicherheitshinweise
Achtung: Das Modul arbeitet direkt mit gefährlicher Netzspannung.
Installation ausschließlich durch entsprechend qualifizierte Personen.
Vor Arbeiten am Modul die Netzspannung vollständig trennen.
Das Modul ist ein Einbaumodul und kein berührungssicheres Fertiggerät.
Für ein geeignetes isoliertes und berührungssicheres Gehäuse sorgen.
Passende Sicherungen und Schutzmaßnahmen entsprechend der Anwendung vorsehen.
Leiterquerschnitt und Anschlusskomponenten entsprechend der Belastung dimensionieren.
Ausreichende Kühlung sicherstellen.
Die angegebene Maximalleistung ist nicht automatisch als zulässige Dauerleistung unter allen Bedingungen zu verstehen.
Nur Verbraucher verwenden, die für TRIAC-/Phasensteuerung geeignet sind.
📦 Lieferumfang
Je nach Auswahl:
1 × 4A DimmerLink AC-Dimmer mit UART / I²C
oder
1 × 8A DimmerLink AC-Dimmer mit UART / I²C
Arduino Example (I2C):
#include <Wire.h>void setup() {Wire.begin();}void loop() {Wire.beginTransmission(0x50);Wire.write(0x10); // Brightness registerWire.write(50); // 50%Wire.endTransmission();delay(1000);}
Python Example (Raspberry Pi):
from smbus2 import SMBusbus = SMBus(1)bus.write_byte_data(0x50, 0x10, 50) # Set 50%
Even from Terminal (Linux):
i2cset -y 1 0x50 0x10 50 # Set brightness to 50%
DimmerLink Key Advantages
🔇 FLICKER-FREE
Hardware handles timing — impossible to flicker
📚 NO LIBRARIES
Works with ANY programming language
🌐 UNIVERSAL
Arduino, ESP32, Raspberry Pi, STM32, PIC, anything!
⚡ 1.8V-5V Logic
Direct connection to any MCU
📊 3 Dimming Curves
LINEAR, RMS (incandescent), LOG (LED)
🔄 Auto Frequency
Detects 50/60Hz automatically
🔌 Dual Interface
Switch between UART and I2C anytime
Supported Platforms (ALL of them!)
Platform
UART
I2C
Logic Level
Arduino Uno/Nano/Mega
✅
✅
5V
ESP32 / ESP8266
✅
✅
3.3V
Raspberry Pi 3/4/5
✅
✅
3.3V
Orange Pi / Banana Pi
✅
✅
3.3V
STM32 Blue Pill
✅
✅
3.3V
Raspberry Pi Pico
✅
✅
3.3V
ATtiny / nRF52 / MSP430
✅
✅
1.8V
USB-UART adapter (PC)
✅
—
Any
💡 APPLICATION EXAMPLES
🏠 Smart Home
Both versions work with HomeAssistant. Standard uses ESPHome dimmer component, DimmerLink uses simpler I2C/UART component.
💡 Lighting
Incandescent (RMS curve), Dimmable LED (LOG curve), Halogen (RMS curve)
🔥 Heating
Boilers, water heaters, 3D printer heated beds, industrial heating elements
⚙️ Motors
Universal/brush motors (drills, mixers), fans. ⚠️ NOT for induction motors!
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Embedded Dimmer Module for PSM(PWM) control of AC power 3.3V/5V logic, AC Max 600V/16A
Product Overview
Das AC-Dimmer-Modul ist speziell dafür entwickelt worden, die Wechselspannung zu steuern. Es kann Ströme bis zu 220V (5A~10A) übertragen. Das zugrunde liegende TRIAC BTA16 ist für 600V/16A ausgelegt, jedoch empfehlen wir nicht, diese Leistungseinschränkung zu überschreiten. In der Regel wird das Dimmer-Modul verwendet, um die AC-Leistung für Lampen oder Heizgeräte zu regulieren; es findet jedoch auch Anwendung in Ventilatoren, Pumpen, Luftreinigern usw.In der heutigen Zeit ist der Einsatz von Dimmerschaltungen in Smart Home-Systemen weit verbreitet. Beispielsweise ermöglicht es eine sanfte Anpassung der Lichthelligkeit, indem eine Lampe langsam ein- oder ausgeschaltet wird, was zur Schaffung einer angenehmen Atmosphäre beiträgt. Das Dimmer-Modul funktioniert am effektivsten mit Glühlampen. Bei niedrigen Helligkeitsstufen von LED-Lampen kann es weniger stabil sein, jedoch liefert es bei moderater bis hoher Helligkeit gute Ergebnisse. Zu beachten ist, dass Leuchtstofflampen (Gasentladungslampen) nicht gedimmt werden können.Ein wichtiges Merkmal des Dimmer-Moduls ist die galvanische Trennung zwischen der Leistungs- und der Steuerungseinheit. Dies schützt den Mikrocontroller vor Störungen durch hohe Ströme.Das Modul unterstützt sowohl 3,3V als auch 5V Logikpegel und kann somit einfach mit Mikrocontrollern wie Arduino verbunden werden. Die Steuerung erfolgt über die RBDdimmer.h-Bibliothek, die zeitgesteuerte Interrupts nutzt und so die Programmierung erleichtert. Dadurch können mehrere Dimmer von einem Mikrocontroller gesteuert werden.Die Verbindung zum Arduino erfolgt über zwei digitale Pins: Der erste (Zero) steuert den Phasennullpunkt der AC-Spannung zur Auslösung des Interruptsignals, während der zweite (DIM/PSM) für die Dimmung des Stroms zuständig ist. Wichtig ist, dass der Zero-Pin an spezifische Mikrocontroller-Pins angeschlossen wird, da dieser mit Interrupts verbunden ist.Für weiterführende Informationen und Beispiele kann die RBDDimmer.h-Bibliothek im Abschnitt „Dokumente“ oder auf GitHub heruntergeladen werden.
Specification for 16A
Power
up to 600V/16A
AC frequency
TRIAC
BTA16 — 600B
Isolation
Optocoupler
Logic level
3.3V/5V
Zero point
Logic level
Modulation (DIM/PSM)
logic level ON/OFF TRIAC
Signal current
>10mA
Environment:
For indoor and outdoor use
Operating temperatures: −20°C to 80°C
Operating humidity: Dry environment only
ROHS3
Compliant
Specification for 4A
Power
up to 600V/4A
AC frequency
TRIAC
BT136-600
Isolation
Optocoupler
Logic level
3.3V/5V
Zero point
Logic level
Modulation (DIM/PSM)
logic level ON/OFF TRIAC
Signal current
>10mA
Environment:
For indoor and outdoor use
Operating temperatures: −20°C to 80°C
Operating humidity: Dry environment only
ROHS3
Compliant
Lieferumfang:
1 x Stück mit Heatsink
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
AC dimmer for smart home systems
The AC dimmer is a versatile device designed to control AC voltage and allow a maximum transfer of 8A to 16A/24A (using the BTA16 TRIAC, rated for 600V/16A-24A). However, we do not recommend loading the dimmer to its maximum specification. Typically, the dimmer is used to turn the power of lamps or heating elements on and off. It can also be used in applications such as fans, pumps, and air purifiers.
Recently, dimmers have become a popular choice for smart home systems. For example, if you want to gently adjust the brightness, a dimmer allows you to switch lamps on and off slowly, creating a pleasant atmosphere. Dimmers are particularly effective with filament lamps. While they are less stable at low brightness levels with LED lamps, they work reliably at moderate and high brightness levels. It's important to note that fluorescent lamps (gas discharge lamps) are not dimmable.
### Technical aspects
The dimmer's power section is isolated from the control section to eliminate the possibility of high-current interruptions in the microcontroller. The dimmer's logic level is tolerant to 5V and 3.3V, allowing microcontrollers to be easily connected.
The `RBDdimmer.h` library is used to control the dimmer with an Arduino. This library utilizes external interrupts and process time interrupts, simplifying programming and allowing more processing time for the main code. This allows multiple dimmers to be controlled from a single microcontroller.
The `RBDDimmer.h` library and some examples can be downloaded from the "Documents" or on GitHub. We continuously update our library, so we recommend checking our website regularly for updates or subscribing to our newsletter.
### Connecting the dimmer
The dimmer is connected to the Arduino controller via two digital pins. The first pin is used to initiate the signal at AC phase zero, which triggers the interrupt signal. The second pin (DIM/PSM) controls the dimming current.
Please note that the zero pin must be connected to specific microcontroller pins, the assignment of which may vary depending on the model (Uno, Nano, Leonardo, Mega), as these are tied to the microcontroller's interrupts.
With all these features and options, the AC dimmer is an excellent choice for anyone who wants flexible and convenient control of their electrical devices.
**Topic: Theory of Dimming by Pulse Skip Modulation**
Dimming of light sources and other electrical loads can be achieved in various ways, particularly through pulse-skipping modulation (PWM). In this context, three main methods for implementing dimming are presented.
### Method 1: Cyclic blocking
This method involves transmitting one or more cycles of a sine wave signal while blocking the load during subsequent cycles. By selectively controlling the time intervals during which the signal is applied, the effective power to the load is reduced. This technique is relatively simple to implement and requires only a dimmer and appropriate programming code to control the timing of the signal.
### Method 2: Partial transferrence of sine waves
This method involves controlling the transmission of portions of each sine wave to the load. Instead of transmitting the entire wave, only a portion of the signal is used, which in turn reduces the average power to the load. This also requires a dimmer, as well as a circuit that detects zero-crossing and is capable of controlling a TRIAC.
It's important to note that the use of dimmers with LED lights, fluorescent lamps, or other lamps that already have built-in brightness controls is not recommended. These types of lamps are often incompatible with conventional dimmers and may cause unwanted effects or damage.
specification
power
Up to 250V (8A)
AC frequency
50/60Hz
TRIAC
BTA16 - 600B / BTA24 - 600B
isolation
Optocoupler
Logic-level
3.3V/5V/12V
Zero point
Logic-level
Modulation (DIM/PWM)
Logic-level ON/OFF TRIAC
Signal current
> 10mA
Environment:
For indoor and outdoor use
Operating temperatures: − 20 °C to 80 °C
Operating humidity: Dry environment only
ROHS3
Compliant
8 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Das ACS758LCB-050B Stromsensor-Modul ist ein präziser, galvanisch getrennter Hall-Effekt-Stromsensor zur Messung hoher Gleich- und Wechselströme bis ±50 A.
Der Sensor basiert auf dem ACS758 Hall Current Sensor und misst den durch den integrierten Strompfad fließenden Strom berührungslos über das erzeugte Magnetfeld. Am Ausgang steht ein lineares analoges Spannungssignal zur Verfügung, das proportional zum gemessenen Strom ist.
Durch die galvanische Trennung zwischen Hochstrompfad und Signalseite eignet sich das Modul besonders für ESP32, Arduino, Mikrocontroller, BMS, Wechselrichter, Motorsteuerungen, Netzteile und Energiemesssysteme.
Der sehr niedrige Widerstand des integrierten Stromleiters von typischerweise nur 100 µΩ reduziert Spannungsabfall und Verlustleistung auch bei hohen Strömen.
⭐ Highlights
ACS758LCB-050B
Messbereich bis ±50 A
Messung von AC und DC
Hall-Effekt-Messprinzip
Linearer Analogausgang
Bidirektionale Strommessung
Galvanische Trennung
Sehr geringer Innenwiderstand
Typisch 100 µΩ Strompfad
Versorgung 3,0–5,5 V DC
Bandbreite typ. 120 kHz
Schnelle Reaktionszeit
Kompaktes Sensormodul
Ideal für Mikrocontroller und Leistungselektronik
📊 Technische Daten
Eigenschaft
Wert
Sensortyp
Hall-Effekt Stromsensor
IC / Modell
ACS758LCB-050B
Messprinzip
Galvanisch getrennter Hall-Effekt
Messstrom
±50 A
Stromart
AC / DC
Messrichtung
Bidirektional
Ausgang
Linear analog
Versorgungsspannung
3,0–5,5 V DC
Typische Bandbreite
120 kHz
Anstiegszeit
ca. 3 µs
Widerstand des Strompfads
typ. 100 µΩ
Galvanische Trennung
Ja
Magnetische Hysterese
Nahezu null
Kalibrierung
Werkseitig abgeglichen
Platinenabmessungen
ca. 38,22 × 18,03 mm
⚡ 50A bidirektionale Strommessung
Die B-Version des ACS758LCB-050B ist für die bidirektionale Strommessung ausgelegt.
Damit können Ströme in beiden Richtungen erfasst werden.
Dies ist besonders praktisch bei Anwendungen wie:
Akku laden und entladen
Motor Vorwärts-/Rückwärtsbetrieb
regenerative Systeme
bidirektionale DC-Wandler
Batteriespeicher
Energieflussmessung
Der Mikrocontroller kann damit nicht nur die Höhe, sondern auch die Richtung des Stromflusses bestimmen.
📈 Linearer Analogausgang
Das Modul liefert am Ausgang eine analoge Spannung, die sich proportional zum gemessenen Strom verändert.
Bei der bidirektionalen Ausführung befindet sich der Ausgang bei 0 A ungefähr in der Mitte der Versorgungsspannung.
Bei 5-V-Versorgung bedeutet dies prinzipiell:
Stromfluss
Analogausgang
Negativer Strom
unterhalb des Nullstrompegels
0 A
ungefähr VCC / 2
Positiver Strom
oberhalb des Nullstrompegels
Dadurch können positive und negative Ströme mit nur einem ADC-Eingang erfasst werden.
Der exakte Nullpunkt und die Empfindlichkeit sollten für präzise Messungen entsprechend dem verwendeten Sensor bzw. der realen Platine kalibriert werden.
🔌 Anschluss an Mikrocontroller
Der Sensor lässt sich einfach in Mikrocontroller-Projekte integrieren.
Typischer Aufbau:
Stromleitung → ACS758 → Analogausgang → ADC des Mikrocontrollers
Geeignet beispielsweise für:
ESP32
Arduino
STM32
Raspberry Pi Pico
PLC-/SPS-Analogmodule
eigene Mess- und Steuerplatinen
Wichtig bei 3,3-V-Mikrocontrollern
Bei einer Sensorversorgung mit 5 V kann der Analogausgang Werte erreichen, die für einen ausschließlich 3,3-V-toleranten ADC zu hoch sind.
Bei ESP32 und vergleichbaren Controllern muss daher sichergestellt werden, dass die zulässige ADC-Eingangsspannung nicht überschritten wird.
🔋 Ideal für Batterie- und BMS-Systeme
Durch die bidirektionale Messung eignet sich der ACS758 besonders zur Überwachung von Batteriesystemen.
Beispielsweise können erfasst werden:
Ladestrom
Entladestrom
Laststrom
Motorstrom
Überstrom
Energiefluss
In Kombination mit einem Mikrocontroller können daraus weitere Größen wie verbrauchte bzw. geladene Ah oder Wh berechnet werden.
⚙️ Hall-Effekt Messprinzip
Der Laststrom fließt durch einen separaten niederohmigen Hochstromleiter im Sensor.
Das dabei entstehende Magnetfeld wird durch das Hall-Element gemessen und in ein proportionales Ausgangssignal umgewandelt.
Vorteile gegenüber einem klassischen Shunt
✔ Galvanische Trennung
✔ Sehr niedriger Widerstand im Hochstrompfad
✔ Geringe Verlustleistung
✔ AC- und DC-Messung
✔ Bidirektionale Messung
✔ Keine direkte elektrische Verbindung zwischen Messsignal und Laststromkreis erforderlich
⚡ Extrem niedriger Innenwiderstand
Der integrierte Stromleiter besitzt einen Widerstand von typischerweise nur:
100 µΩ = 0,0001 Ω
Dadurch bleibt der Spannungsabfall auch bei hohen Strömen gering.
Bei 50 A ergibt sich idealisiert nur etwa:
U = 50 A × 0,0001 Ω = 5 mV
Die reine Leiterverlustleistung beträgt dabei ungefähr:
P = 50² × 0,0001 = 0,25 W
Dies ist ein wesentlicher Vorteil bei Hochstromanwendungen.
🚀 Vorteile
✔ Bis ±50 A Messbereich
✔ AC- und DC-Strommessung
✔ Bidirektionale Messung
✔ Linearer Analogausgang
✔ Galvanisch getrenntes Messprinzip
✔ Sehr niedriger Spannungsabfall
✔ Hohe Messgeschwindigkeit
✔ 120-kHz-Bandbreite
✔ Werkseitig kalibrierter Sensor
✔ Kompakte Platine
✔ Einfache ADC-Auswertung
✔ Ideal für Leistungs- und Energiemessungen
🎯 Einsatzbereiche
Batterieüberwachung
BMS
Wechselrichter
Solar-Systeme
DC-Netzteile
Ladegeräte
Motorsteuerungen
BLDC-Systeme
DC-Motoren
Robotik
RC-Anwendungen
Leistungsüberwachung
Überstromerkennung
Energiezähler
Industrieautomation
Prüfstände
ESP32- und Arduino-Projekte
⚠️ Wichtige Hinweise
Dieses Angebot bezieht sich auf den ACS758LCB-050B mit 50-A-Messbereich.
Vor dem Anschluss Polarität und Pinbelegung der Platine prüfen.
Die Stromleitung muss für den zu erwartenden Laststrom ausreichend dimensioniert sein.
Leiterbahnen, Schraubanschlüsse und externe Verbindungen können die praktisch zulässige Dauerstrombelastbarkeit des gesamten Moduls begrenzen.
Bei hohen Dauerströmen auf ausreichende Wärmeabfuhr achten.
Der Analogausgang darf die maximal zulässige Eingangsspannung des angeschlossenen ADC nicht überschreiten.
Für hochpräzise Messungen empfiehlt sich eine Nullpunkt- und Stromkalibrierung im fertigen System.
📦 Lieferumfang
1 × ACS758LCB-050B Hall-Effekt Stromsensor Modul – 50 A
20 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Produktbeschreibung
Der AD16-22SM Alarmsummer kombiniert ein akustisches Warnsignal mit einer roten blinkenden LED-Anzeige in einem kompakten 22-mm-Einbaugehäuse.
Durch die Kombination aus Licht- und Tonsignal eignet sich der Signalgeber ideal zur Anzeige von Störungen, Warnmeldungen, Maschinenzuständen und anderen Alarmereignissen.
Der AD16-22SM wird direkt in eine standardmäßige 22-mm-Panelöffnung montiert und eignet sich dadurch hervorragend für Schaltschränke, Bedienfelder, Maschinensteuerungen, Automatisierungsanlagen und DIY-Projekte.
Erhältlich in zwei Spannungsvarianten:
DC 12 V
DC 24 V
⭐ Highlights
Akustischer Summer + rote LED
Blinkendes optisches Warnsignal
Aktiver Summer – Signal bei angelegter Betriebsspannung
Standard Ø 22 mm Einbauöffnung
Wahlweise 12 V DC oder 24 V DC
Hohe LED-Helligkeit
Kompakte Bauform
Einfache Panelmontage
LED bereits integriert
Für Industrie, Maschinenbau und Automatisierung
Großer Betriebstemperaturbereich
📦 Varianten
Variante
Betriebsspannung
Anzeige
Alarm
AD16-22SM 12V
DC 12 V
Rote blinkende LED
Aktiver Summer
AD16-22SM 24V
DC 24 V
Rote blinkende LED
Aktiver Summer
Wichtig: Bitte die passende Spannung entsprechend Ihrer Steuerung auswählen.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
LED Alarmsummer / Signalgeber
Modell
AD16-22SM
Betriebsspannung
DC 12 V oder DC 24 V
Einbaudurchmesser
Ø 22 mm
Produktspezifikation
ca. 28 × 64 mm
LED-Farbe
Rot
Lichtfunktion
Blinksignal
Akustische Funktion
Aktiver Summer / Beep
Leuchtmittel
LED integriert
Helligkeit
≥ 75 mcd
Hohe Helligkeit
≥ 150 mcd
Isolationswiderstand
> 2 MΩ
Comparative Tracking Index
CTI ≥ 100
Betriebstemperatur
-25 °C bis +55 °C
Relative Luftfeuchtigkeit
bis 98 %
Installationskategorie
Kategorie III
Verschmutzungsgrad
3
Montageart
Panel-/Schalttafeleinbau
🚨 Akustischer und optischer Alarm
Der AD16-22SM kombiniert zwei Warnsignale in einem Bauteil:
🔴 Optischer Alarm:Die integrierte rote LED erzeugt ein gut sichtbares Blinksignal.
🔊 Akustischer Alarm:Der integrierte aktive Summer erzeugt gleichzeitig ein hörbares Warnsignal.
Diese Kombination verbessert die Wahrnehmbarkeit eines Alarmzustands insbesondere in Maschinen- und Steuerungsanwendungen.
🔧 22-mm-Panelmontage
Der Signalgeber ist für eine Ø 22 mm Montageöffnung vorgesehen – eine weit verbreitete Standardgröße für industrielle:
Drucktaster
Wahlschalter
Signalleuchten
Kontrollleuchten
Summer
Bediengeräte
Dadurch lässt sich der AD16-22SM unkompliziert in bestehende Bedienfelder und Schaltschrankfronten integrieren.
⚙️ Eigenschaften
Kompakter LED-Alarmsummer
Rotes Blinklicht
Integrierter aktiver Summer
Keine separate LED erforderlich
Standardisierte 22-mm-Montage
Einfache elektrische Ansteuerung
Robuste Panelmontage
Geringer Platzbedarf
Für permanente Installation geeignet
Zwei Betriebsspannungen verfügbar
🎯 Einsatzbereiche
Ideal für:
Schaltschränke
Maschinensteuerungen
CNC-Maschinen
Industrieanlagen
SPS-/PLC-Systeme
Automatisierungstechnik
Produktionsanlagen
Bedienfelder
Alarmanlagen
Störungsmeldungen
Temperaturüberwachung
Füllstandsüberwachung
Pumpensteuerungen
Motorsteuerungen
DIY-Elektronik
💡 Auswahl 12V oder 24V
12V-Version
Geeignet für Systeme mit einer 12-V-DC-Steuerspannung, beispielsweise kleinere Steuerungen, Fahrzeuge, Batteriesysteme und DIY-Projekte.
24V-Version
Geeignet für 24-V-DC-Steuerungen, wie sie häufig in Maschinenbau, SPS-/PLC-Systemen und industrieller Automatisierung verwendet werden.
Die Betriebsspannung muss zur gewählten Variante passen.
⚠️ Installationshinweise
Nur mit der für die jeweilige Variante vorgesehenen DC-Spannung betreiben.
Polarität vor dem Anschluss prüfen.
Vor Montage oder Verdrahtung die Spannungsversorgung abschalten.
Für die Montage ist eine Öffnung von ca. Ø 22 mm erforderlich.
Nicht mit einer höheren Spannung als der Nennspannung betreiben.
Bei industrieller Verwendung die Anforderungen der jeweiligen Anlage beachten.
📦 Lieferumfang
1 × AD16-22SM blinkender Alarmsummer mit roter LED
Je nach Auswahl:
DC 12 V
DC 24 V
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der 25T Aluminium Servohebel ist ein stabiler und präzise gefertigter Servo Horn für Standard-Servomotoren mit 25-Zahn-Verzahnung (25T Spline).
Durch die CNC-gefräste Aluminiumlegierung bietet der Servoarm eine deutlich höhere Stabilität und Belastbarkeit als herkömmliche Kunststoff-Servohebel. Er eignet sich besonders für High-Torque-Servos, RC-Fahrzeuge, Boote, Robotik und mechanische Steuerungen.
Mehrere Befestigungsbohrungen ermöglichen unterschiedliche Hebelarme von 19,5 mm, 25 mm und 32 mm ab Servomitte. Dadurch kann die mechanische Übersetzung passend zur gewünschten Stellkraft und Bewegung gewählt werden.
⭐ Highlights
25T Servo Spline
Gesamtlänge ca. 70 mm
CNC-gefräste Aluminiumlegierung
Robuste Metallausführung
Blau eloxierte Oberfläche
Mehrere Befestigungspositionen
Hebelarme: 19,5 / 25 / 32 mm
M3-Befestigungsmöglichkeiten
Ideal für High-Torque-Servos
Für RC Auto, Boot, Robotik und DIY
Geeignet für viele Standard-25T-Servos
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Servo Horn / Servohebel
Verzahnung
25T Spline
Zähnezahl
25 Zähne
Gesamtlänge
ca. 70 mm
Hebelarm / Lochabstand ab Servomitte
19,5 mm / 25 mm / 32 mm
Gewinde / Befestigung
M3
Material
Aluminiumlegierung
Fertigung
CNC-bearbeitet
Oberfläche
Eloxiert
Farbe
Blau
Bauform
Doppelarm
Anwendung
RC / Robotik / Servoantriebe
📐 Befestigungspositionen
Der Servohebel besitzt auf beiden Seiten mehrere Montagebohrungen.
Die wichtigsten Abstände werden jeweils von der Mitte der Servoachse gemessen:
Position
Abstand zur Servomitte
Innen
19,5 mm
Mitte
25 mm
Außen
32 mm
Dadurch kann der gewünschte Hebelweg entsprechend der Anwendung angepasst werden.
Kurzer Hebelarm – 19,5 mm
Bietet eine höhere mechanische Kraft am Gestänge und einen geringeren linearen Stellweg.
Mittlerer Hebelarm – 25 mm
Guter Kompromiss zwischen Stellweg und verfügbarer Kraft.
Langer Hebelarm – 32 mm
Erzeugt einen größeren linearen Stellweg, allerdings bei entsprechend geringerer Kraft am äußeren Angriffspunkt.
⚙️ 25T-Verzahnung
Der Servoarm besitzt eine 25T-Verzahnung und ist damit für zahlreiche Servos mit entsprechender 25-Zahn-Ausgangswelle geeignet.
Typische kompatible Servo-Baureihen können beispielsweise sein:
MG995
MG996R
verschiedene High-Torque Digitalservos
zahlreiche Savox-Servos
verschiedene Futaba-kompatible 25T-Servos
RC-Car Servos
RC-Boat Servos
Wichtig: Nicht allein nach Servohersteller oder Gehäusegröße auswählen. Vor dem Kauf muss geprüft werden, ob der verwendete Servo tatsächlich eine 25T-Ausgangsverzahnung besitzt.
💪 Ideal für High-Torque Servos
Bei leistungsstarken Servos kann ein Kunststoff-Servoarm unter hoher Belastung nachgeben oder sich verformen.
Die Aluminiumkonstruktion bietet:
✔ Hohe Steifigkeit
✔ Gute Kraftübertragung
✔ Geringere Verformung unter Last
✔ Robuste Befestigung des Gestänges
✔ Lange Lebensdauer
✔ Geeignet für leistungsstarke Servoantriebe
🚗 Für RC-Fahrzeuge
Der Servohebel eignet sich hervorragend für Lenkungs- und Stellmechanismen bei:
1:8 RC Cars
1:10 RC Cars
Crawler
Monster Trucks
Offroad-Fahrzeugen
RC-Booten
RC-Baumaschinen
Sondermodellen
🤖 Robotik & DIY
Neben dem klassischen RC-Einsatz kann der Servoarm auch für mechanische Konstruktionen verwendet werden.
Typische Anwendungen:
Roboterarme
Greifer
Klappensteuerungen
Ventilmechanismen
Kamerahalterungen
Pan-/Tilt-Systeme
Linearmechaniken
DIY-Automatisierung
Modellbau
🚀 Vorteile
✔ Robustes Aluminium statt Kunststoff
✔ CNC-gefertigt
✔ Standard 25T Spline
✔ Mehrere Hebelpositionen
✔ Bis zu 32 mm Hebelarm
✔ Für hohe Servokräfte geeignet
✔ Präzise Kraftübertragung
✔ Kompakte Bauweise
✔ Vielseitig einsetzbar
✔ Ideal als Upgrade für RC-Modelle
⚠️ Hinweise zur Kompatibilität
Bitte vor der Bestellung folgende Punkte prüfen:
Servo besitzt eine 25T-Verzahnung
Abmessungen des Servoarms passen zur Mechanik
Befestigungsschraube des Servos ist kompatibel
Gestänge bzw. Kugelkopf passt zu den vorhandenen M3-Befestigungsmöglichkeiten
25T beschreibt die Verzahnung der Servo-Ausgangswelle und nicht die Anzahl der Befestigungsbohrungen.
📦 Lieferumfang
1 × Aluminium Servo Horn 25T – Blau
8 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link

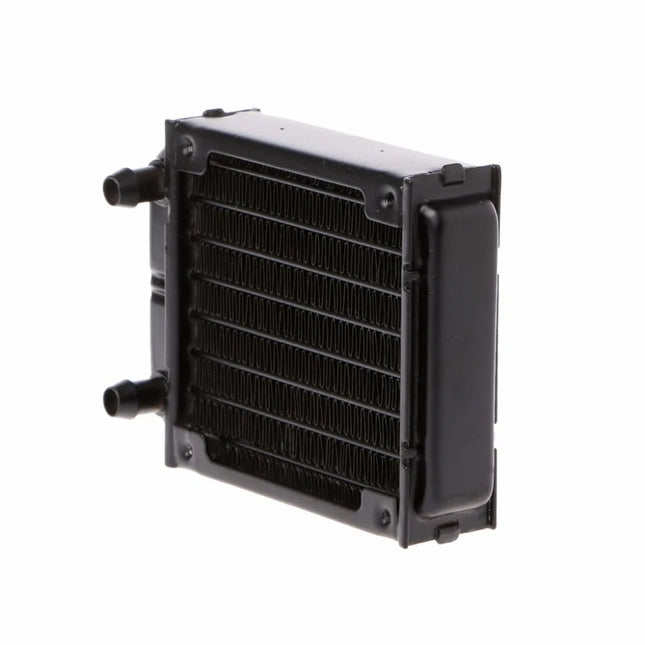

Kompakter Aluminium-Radiator für Wasserkühlungs- und Flüssigkeitskühlsysteme. Durch die feinen Aluminiumlamellen und mehrere interne Flachkanäle wird die Wärme des Kühlmediums effizient an die Umgebungsluft abgegeben.
Der Radiator eignet sich für PC-Wasserkühlungen, CPU, GPU, VGA, Elektronik, Laser, Industrieelektronik und DIY-Kühlsysteme.
Erhältlich in drei Größen: 60 mm, 80 mm und 120 mm.
⭐ Eigenschaften
Radiator aus Aluminium
Feine Aluminium-Kühllamellen für große Kühlfläche
Interne Flachkanäle für den Kühlmittelfluss
Vakuum-Aluminiumlötverfahren
Kühlkörper als geschlossene Einheit verlötet
Für Wasser- und geeignete Flüssigkeitskühlsysteme
Für Lüfterbetrieb geeignet
Kompakte und leichte Konstruktion
Passive Nutzung oder aktive Kühlung mit Lüfter möglich
Drei Größen erhältlich: 60 / 80 / 120 mm
📊 Varianten im Vergleich
Variante
Außenmaße
Flachkanäle
Passende Lüftergröße*
Empfehlung
60 mm
82 × 60 × 25 mm
6
60 mm
Sehr kompakte Kühlsysteme
80 mm
103 × 80 × 25 mm
8
80 mm
Kompakte Elektronik- & PC-Kühlung
120 mm
155 × 120 × 30 mm
10
120 mm
Höhere Kühlleistung
*Lüfter sind nur enthalten, wenn dies ausdrücklich in der gewählten Variante angegeben ist.

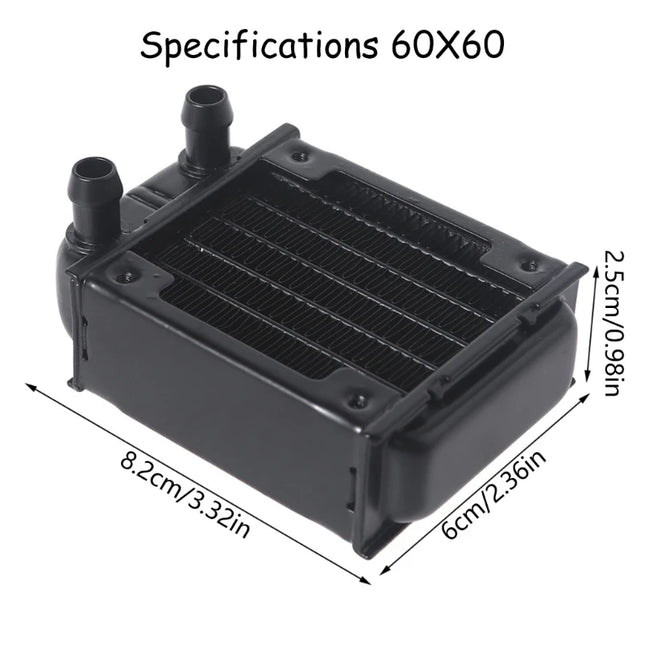

60-mm-Radiator
Abmessungen: 82 × 60 × 25 mmFlachkanäle: 6 StückLüfterklasse: 60 mm
Besonders geeignet für Anwendungen mit sehr wenig verfügbarem Bauraum.
80-mm-Radiator
Abmessungen: 103 × 80 × 25 mmFlachkanäle: 8 StückLüfterklasse: 80 mm
Guter Kompromiss zwischen kompakter Größe und Kühlfläche.
120-mm-Radiator
Abmessungen: 155 × 120 × 30 mmFlachkanäle: 10 StückLüfterklasse: 120 mm
Die größte angebotene Variante mit größerer Kühlfläche für Anwendungen mit höherer thermischer Belastung.
💧 Funktionsprinzip
Das erwärmte Kühlmittel strömt durch die internen Flachkanäle des Radiators. Die Wärme wird auf die Aluminiumlamellen übertragen und anschließend an die Umgebungsluft abgegeben.
Durch die Montage eines passenden Axiallüfters lässt sich der Luftstrom durch die Lamellen erhöhen und damit die Wärmeabgabe deutlich verbessern.
Typischer Aufbau:
Kühlplatte → Pumpe → Radiator → Kühlplatte
🛠️ Einsatzbereiche
CPU-Wasserkühlung
GPU / VGA Kühlung
RAM- und Elektronikkühlung
Leistungs-MOSFETs
Spannungsregler
LED-Kühlung
Laser-Kühlung
Industrieelektronik
Frequenzumrichter
Steuerungstechnik
Schaltschränke
DIY-Wasserkühlungen
Prototypen und Prüfstände
⚠️ Hinweise
Der Radiator besteht aus Aluminium. Bei einem Kühlkreislauf mit Bauteilen aus unterschiedlichen Metallen – insbesondere Kupfer und Aluminium – sollte ein dafür geeignetes Kühlmittel mit Korrosionsschutz verwendet werden.
Vor Inbetriebnahme sollte das komplette Kühlsystem auf Dichtigkeit geprüft werden.
📦 Lieferumfang
1 × Aluminium Wasserkühlungs-Radiator in gewählter Größe
Auswahl:
60 mm – 82 × 60 × 25 mm80 mm – 103 × 80 × 25 mm120 mm – 155 × 120 × 30 mm
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Kompakte Wasserkühlplatte aus Metall zur gezielten Kühlung kleiner elektronischer und mechanischer Komponenten. Durch die Abmessungen von nur 30 × 30 mm eignet sich die Kühlplatte besonders für Anwendungen mit begrenztem Bauraum.
Das Set wird komplett mit zwei Schlauchanschlüssen und 1 Meter flexiblem transparentem Schlauch geliefert.
Je nach Anwendung stehen zwei Anschlussvarianten zur Auswahl:
Gerade Anschlüsse – Schlauchführung senkrecht von der Kühlplatte weg90° Winkelanschlüsse – seitliche Schlauchführung bei geringer Einbauhöhe
Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Wasser-Kühlplatte / Water Cooling Block
Abmessungen
ca. 30 × 30 mm
Plattenstärke
ca. 3 mm
Anschlussgewinde
M6
Anschlussvarianten
Gerade / 90° Winkel
Schlauch
flexibel, transparent
Schlauchlänge
1 m
Schlauchgröße
4 × 6 mm
Material Kühlplatte
Metall
Kühlsystem
Flüssigkeitskühlung
Gewicht Kühlplatte
ca. 6,3 g
Variante 1 – Gerader Anschluss
Bei dieser Ausführung werden die beiden Schläuche senkrecht zur Kühlplatte geführt.
Ideal, wenn oberhalb der Kühlplatte ausreichend Platz vorhanden ist und eine besonders einfache Schlauchführung gewünscht wird.
Variante 2 – 90° Winkelanschluss
Die 90°-Anschlüsse führen die Schläuche seitlich und parallel zur Kühlplatte weg.
Diese Variante eignet sich besonders für:
flache Gehäuse
begrenzte Einbauhöhe
seitliche Schlauchführung
kompakte Elektronikaufbauten
sauberes Kabel- und Schlauchmanagement
Die Winkelanschlüsse besitzen eine Schraube auf der Oberseite.
Typische Anwendungen
Geeignet zur Wasserkühlung bzw. Wärmeabfuhr bei beispielsweise Elektronikmodulen, LED-Anwendungen, Leistungsbauteilen, kleinen Kühlprojekten, DIY-Systemen, Laboraufbauten und Prototypen.
Die tatsächliche Kühlleistung hängt unter anderem von Kühlmitteltemperatur, Durchfluss, Pumpe, Wärmeübergang und Montage ab.
Lieferumfang
1 × Wasser-Kühlplatte 30 × 30 mm2 × Schlauchanschlüsse – gerade oder 90°, entsprechend der gewählten Variante1 × transparenter Schlauch – 1 m, 4 × 6 mm
1 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Produktbeschreibung
Das SM53xS Stand-Alone Modul ist ein kompaktes und zuverlässiges Kommunikations- und I/O-Modul, das speziell für den Einsatz in industriellen Automatisierungssystemen entwickelt wurde. Es unterstützt sowohl Modbus-TCP/IP als auch S7-TCP/IP und kann als eigenständiges Slave-Gerät in Steuerungsnetzwerke eingebunden werden.
Mit 2 RJ45-Schnittstellen (100 Mbit/s), robustem Gehäuse (IP20) und einer Versorgungsspannung von 24 VDC bietet das Modul maximale Zuverlässigkeit in rauen Industrieumgebungen. Dank kurzer Reaktionszeit von nur 500 µs eignet es sich für schnelle und präzise Signalverarbeitung.
Die analogen Ein- und Ausgänge unterstützen Spannungs- und Stromsignale (z. B. ±10V, 0–10V, 4–20mA), wodurch das Modul flexibel in verschiedensten Anwendungen eingesetzt werden kann.
Vorteile auf einen Blick
Einsetzbar als Modbus-TCP/IP oder S7-TCP/IP Slave
2 RJ45 Ports für flexible Netzwerk-Topologien
500 µs IO-Reaktionszeit für schnelle Prozesse
Unterstützung von Spannungs- und Stromsignalen
Einfache IP-Adressierung per DIP-Schalter oder Weboberfläche
Galvanische Isolation für stabile und sichere Datenübertragung
DIN-Schienenmontage-fähig für einfachen Schaltschrank-Einbau
Typische Anwendungen
Industrieautomation & SPS-Systeme
Maschinen- und Anlagenbau
Prozessdatenerfassung und -steuerung
SCADA-Systeme
Monitoring und Datenlogging
Technische Spezifikationen
Kategorie
Details
Modell
SM53xS Modbus-TCP Slave Modul
Betriebsspannung
24 VDC (18–28 VDC)
Stromaufnahme
Modellabhängig, siehe Handbuch
Schutzfunktionen
Verpolungsschutz, Überspannungsschutz, Surge-Absorption
Kommunikationsschnittstellen
2 × RJ45, 100 Mbit/s
Anschlüsse (Power)
PCB-Steckverbinder, Schraubklemmen
Anschlüsse (Signale)
PCB-Steckverbinder, Push-In-Klemmen
Anzeige-LEDs
Power (grün), NET (grün), SF (rot), IO-Signal (grün)
Protokolle
Modbus-TCP/IP, S7-TCP/IP
Gerätekategorie
Stand-alone Slave Modul
IO-Reaktionszeit
min. 500 µs
IO-Signale
Spannung: 0–10V, 0–5V, ±10V, ±5V; Strom: 0–20mA, 4–20mA
Datenworte
Unipolar: 0–32000; Bipolar: -32000~32000
Erweiterbarkeit
Nicht unterstützt
Kabellänge (geschirmt)
bis 100 m
IP-Einstellungen
DIP-Schalter oder Weboberfläche
Max. Stationen pro Segment
bis 255 (abhängig vom Master)
Betriebstemperatur
-20 bis +60 °C
Luftfeuchtigkeit
5–90 % (nicht kondensierend)
Höhe über NN
max. 2000 m (80 kPa)
Schutzklasse
IP20
Abmessungen (L×B×H)
27 × 114 × 94 mm
Montage
DIN-Schiene (35 mm)
Lieferumfang
1 × SM53xS Stand-Alone Analog Input Modul
1 × Kurzanleitung
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Signalwandler HDH-21 – 2 Eingang / 2 Ausgang
Der Signalwandler HDH-21 dient zur galvanischen Trennung, Umwandlung und Übertragung von Gleichspannungssignalen in standardisierte Strom- oder Spannungssignale. Typische Anwendungen sind die Anbindung von Sensoren und Messgeräten an SPS, DCS-Systeme oder Anzeigegeräte.
Mit einer Versorgung von 24VDC, hoher Genauigkeit (0,1% F.S.), schneller Reaktionszeit (≤10ms) und robuster Isolierung (2500VAC) ist der Wandler optimal für industrielle Automatisierung geeignet.
Dank DIN-Schienenmontage ist die Installation schnell und platzsparend.
Vorteile auf einen Blick
Isoliert & wandelt analoge Signale zuverlässig
Flexibel einsetzbar: unterstützt verschiedene Eingangs- und Ausgangssignale
Hohe Genauigkeit: 0,1 % F.S.
Sehr niedriger Temperaturdrift: 0,005% F.S./°C
Schnelle Reaktion: ≤10ms
Robuste Industriequalität: galvanische Trennung, 2500VAC Isolation
Einfache Montage: für DIN-Schiene
Technische Spezifikationen
Kategorie
Details
Modell
HDH-21
Eingangssignale
0–10V oder 4–20mA ; kundenspezifisch
Eingangswiderstand
≥300 kΩ
Ausgangssignale
4–20mA oder 0–10V ; kundenspezifisch
Ausgangslast (Strom)
RL ≤ 500 Ω
Ausgangslast (Spannung)
RL ≥ 10 kΩ
Versorgungsspannung
24VDC / 12VDC
Stromverbrauch
≤30 mA (bei 24VDC, 1in/1out, 20mA)
Genauigkeit
0,1 % F.S.
Temperaturdrift
0,005 % F.S./°C (-20°C bis +55°C)
Reaktionszeit
≤10 ms (0–90%)
Isolation
2500VAC/1min (Eingang, Ausgang, Versorgung)
Isolationswiderstand
≥100 MΩ
Betriebstemperatur
-20°C bis +55°C
Normen
EMC: GB/T 18268 (IEC61326-1)
Montage
DIN-Schiene
Anwendungsbereiche
PLC, DCS, Anzeigegeräte, Industrieautomation, Prozesssteuerung
Abmessung:
1 IN 1 OUT (103mm x 25mm x 45 mm),
2 IN 2 OUT (110mm x 117mm x 22 mm)
Lieferumfang
1 × Signalwandler HDH-21
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieses 2-in-1 Arduino Nano V3.0 Set kombiniert ein kompaktes Microcontroller-Board mit einem praktischen Breakout Terminal Adapter, der das Arbeiten mit externen Komponenten deutlich erleichtert.
Perfekt geeignet für Prototyping, DIY-Elektronik, IoT-Projekte und Mikrocontroller-Anwendungen, insbesondere wenn eine lötfreie Verbindung gewünscht ist.
Der Adapter ermöglicht es, alle Pins des Nano bequem über Schraubklemmen zu nutzen – ideal für schnelle und saubere Verkabelung.
⚙️ Technische Details
Arduino Nano V3.0:
Mikrocontroller: ATmega328P
Betriebsspannung: 5V
USB Anschluss: USB Type C
Treiber: CH340
Breakout Terminal Adapter:
Kompatibel mit Arduino Nano V3.0
Schraubklemmen für einfache Verdrahtung
Beschriftete Pins für schnellen Anschluss
Kein Löten erforderlich
Größe Adapter:
ca. 56 × 42 × 13 mm
🚀 Vorteile
Plug & Play – sofort einsatzbereit
Kein Löten notwendig
Ideal für Einsteiger & Profis
Saubere und stabile Verkabelung
Perfekt für Prototyping & Tests
🎯 Einsatzbereiche
Arduino Projekte & DIY Elektronik
Smart Home Anwendungen
Sensor- & Aktorsteuerung
Robotik & Automatisierung
Lernprojekte & Schulungen
🔄 Varianten
Mit Arduino Nano + Breakout Board (komplettes Set)
Nur Breakout Board (ohne Nano)
🔌 Hinweise
Kompatibel mit Nano V3.0 und älteren Versionen
Bei älteren Versionen: A0–A7 ggf. gespiegelt (beachten)
CH340 Treiber erforderlich (für Verbindung zum PC)
📦 Lieferumfang
Variante 1:
1 × Arduino Nano V3.0 USB Type C
1 × Breakout Terminal Adapter
Variante 2:
1 × Breakout Terminal Adapter
20 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Eigenschaften:
Nicht-kontaktieren magnetische induktion winkel messung modul.
Hohe präzision, eine vielzahl von ausgang modi: IIC,PWMAnd spannung.
Elektrische parameter:
VCC
3,3 V
GND
Power Boden
Aus
PWM /Analog spannung ausgang
DIR
Dreh richtung (boden = Wert erhöht im uhrzeigersinn; thenVCC = Im Uhrzeigersinn werte sind verringert)
SCL
IICThe kommunikation uhr linie
SDA
IICData kommunikation linie
GPO
Modus auswahl (interne pull boden = Programmierung modeB)
Lieferungumfang: 4 Stück
20 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Das B10K Doppelkanal-Schiebepotentiometer ist ein linearer, mechanischer Schieberegler mit einem Nennwiderstand von 10 kΩ pro Kanal. Es eignet sich zur stufenlosen Einstellung elektrischer Signale und zur Verwendung in Audio-Mischpulten, Steuergeräten und elektronischen DIY-Projekten.
Dank der zweifachen Widerstandsbahn (Dual Track) können zwei getrennte Signale gleichzeitig über einen gemeinsamen Schieber geregelt werden. Dadurch eignet sich das Potentiometer besonders für Stereo-Anwendungen, beispielsweise zur gemeinsamen Einstellung des linken und rechten Audiokanals.
Mit einer angegebenen Gesamtlänge von 75 mm und einer Schieberhöhe von 15 mm lässt sich das Bauteil in Bedienpanels, Mischpulte und individuelle Steuerungssysteme integrieren.
Der Schieberegler kann außerdem als analoges Eingabeelement für Mikrocontroller wie Arduino, ESP32 oder STM32 verwendet werden.
Hauptmerkmale
B10K / B103 Schiebepotentiometer
Nennwiderstand: 10 kΩ je Kanal
Doppelkanal-Ausführung (Dual Track)
Zwei elektrisch getrennte Widerstandsbahnen
Gemeinsamer Schieber für beide Kanäle
Lineare Widerstandskennlinie (B10K)
Stufenlose analoge Einstellung
Gesamtlänge: 75 mm
Schieberhöhe: 15 mm
Geeignet für Stereo-Audiosignale
Für Mischpulte, Steuerpanels und Elektronikprojekte
Einsetzbar mit Arduino, ESP32 und anderen Mikrocontrollern
Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Schiebepotentiometer / Slide Fader
Modell / Kennzeichnung
B10K / B103
Nennwiderstand
10 kΩ je Kanal
Widerstandskennlinie
Linear
Anzahl Kanäle
2 (Doppelkanal / Stereo)
Widerstandsbahnen
2, elektrisch getrennt
Bedienung
Mechanischer Schieberegler
Gesamtlänge
75 mm
Schieberhöhe
15 mm
Angegebener Temperaturbereich
−75 bis +80 °C
Einbauart
Abhängig von der mechanischen Ausführung
Einsatzbereich
Audio, Steuerung, Messtechnik, DIY
Hinweis: Die Angabe von 75 mm bezeichnet die angegebene Bauteillänge, nicht zwangsläufig den nutzbaren Schiebeweg. Der tatsächliche Schiebeweg muss anhand der mechanischen Zeichnung oder des Produkts überprüft werden.
Was bedeutet B10K / B103?
Die Kennzeichnung B10K beschreibt den Nennwiderstand und die Widerstandskennlinie des Potentiometers.
Kennzeichnung
Bedeutung
B
Lineare Widerstandskennlinie bei dieser üblichen Kennzeichnung
10K
Nennwiderstand 10 kΩ
B103
Alternative Kennzeichnung für 10 kΩ linear
Double Track
Zwei getrennte Widerstandsbahnen
Bei einer linearen Kennlinie verändert sich der Widerstand annähernd proportional zur Schieberposition.
Das ist besonders praktisch für analoge Steuerungen und die Positionsabfrage durch Mikrocontroller.
Doppelkanal – Zwei Signale gleichzeitig regeln
Im Gegensatz zu einem einfachen Schiebepotentiometer besitzt diese Ausführung zwei getrennte Widerstandsbahnen.
Beide Kanäle werden mechanisch durch denselben Schieber betätigt.
Dadurch lassen sich beispielsweise der linke und rechte Audiokanal gemeinsam einstellen.
Vorteile des Doppelkanal-Aufbaus
Gleichzeitige Regelung von zwei Signalen
Gemeinsame Bedienung über einen Schieber
Geeignet für Stereo-Anwendungen
Zwei getrennte elektrische Widerstandskreise
Platzsparende Integration in Bedienpanels
Anschluss und Funktionsweise
Ein typisches Doppelkanal-Potentiometer besitzt zwei getrennte Gruppen mit jeweils drei elektrischen Anschlüssen.
Jede Gruppe besteht aus:
Einem äußeren Anschluss der Widerstandsbahn
Einem mittleren Schleiferanschluss
Einem zweiten äußeren Anschluss der Widerstandsbahn
Prinzip der Spannungsteilung
Für die Verwendung als analoger Spannungsteiler wird eine Widerstandsbahn zwischen Versorgungsspannung und Masse angeschlossen.
Am Schleifer steht eine von der Schieberposition abhängige Spannung zur Verfügung.
Beispiel mit einem 3,3V-Mikrocontroller:
Schieberposition
Idealisierte Schleiferspannung
0 %
0 V
25 %
0,825 V
50 %
1,65 V
75 %
2,475 V
100 %
3,3 V
Die Spannungswerte gelten für eine lineare Kennlinie bei hochohmiger Belastung und entsprechender Anschlussrichtung.
Wichtig: Die tatsächliche Anschlussreihenfolge muss vor der Verdrahtung mit einem Multimeter geprüft werden. Die beiden Kanäle dürfen nicht ohne Prüfung elektrisch miteinander verbunden werden.
Verwendung mit Arduino und ESP32
Das Schiebepotentiometer eignet sich als analoges Bedienelement für Mikrocontroller.
Typische Funktionen
Analoge Positionsabfrage
Lautstärkesteuerung über Software
Motor-Geschwindigkeitsvorgabe
Helligkeitssteuerung
Menü- und Parametereinstellung
Simulator- und Controller-Bedienung
Steuerung von Servo- oder Schrittmotorpositionen
Beim ESP32 kann beispielsweise eine Widerstandsbahn zwischen 3,3V und GND angeschlossen und die Schleiferspannung über einen ADC-Eingang gemessen werden.
Hinweis: An einem ESP32-ADC-Eingang dürfen keine Spannungen oberhalb der zulässigen Eingangsspannung anliegen.
Typische Anwendungen
Audio-Mischpulte
Stereo-Lautstärkeregler
DIY-Audioverstärker
Synthesizer und Musikcontroller
MIDI-Controller
Arduino- und ESP32-Projekte
Flight-Simulator- und Gaming-Panels
Analoge Steuerpulte
Licht- und Effektsteuerungen
Elektronische Mess- und Regeltechnik
Individuelle Bedienoberflächen
Wichtige Hinweise
Es handelt sich um ein passives Potentiometer, nicht um einen elektronischen Spannungsregler.
Das Potentiometer ist für Signal- und Steueranwendungen vorgesehen, nicht zur direkten Leistungsregelung größerer Verbraucher.
Die Widerstandskennlinie ist linear.
Der angegebene Temperaturbereich von −75 bis +80 °C stammt aus den Produktdaten und sollte für anspruchsvolle Anwendungen anhand eines Datenblatts verifiziert werden.
Die exakte Pinbelegung, der nutzbare Schiebeweg und die mechanischen Befestigungsmaße sind abhängig von der konkreten Ausführung.
Bei Audio-Anwendungen können je nach Schaltung logarithmische Potentiometer geeigneter sein als lineare Ausführungen.
Lieferumfang
1 × B10K Doppelkanal-Schiebepotentiometer, 75 mm
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieses DC-Batteriespannungs-Überwachungsmodul dient zur automatischen Überwachung, Steuerung und Absicherung von Batterien im Spannungsbereich von 0 bis 99,9 V.Es eignet sich für Blei-Säure-, Lithium-, LiFePO₄- und andere DC-Batteriesysteme.
Das Modul schützt Batterien zuverlässig vor Überladung, Tiefentladung, Über- und Unterspannung und steuert Lade- oder Lastkreise über ein integriertes 12A-Relais.
⭐ Hauptfunktionen
✔ Spannungsüberwachung von 0–99,9 V
✔ Lade- und Entladeschutz
✔ Über- & Unterspannungsschutz
✔ Mehrere Betriebsmodi (F1–F8)
✔ Einstellbare obere & untere Grenzspannung
✔ Relaisausgang bis 12 A
✔ Digitale Spannungsanzeige
✔ Display abschaltbar (Energiesparmodus)
⚙️ Technische Daten
Parameter
Wert
Versorgungsspannung
DC 12 V
Erfassungsbereich
0 – 99,9 V
Startspannung
0,1 V
Relaiskontakt
max. 12 A
Messgenauigkeit
0,1 V
Batterietypen
Blei-Säure, Lithium, LiFePO₄
Anzeige
Digitales LED-Display
Schutzfunktionen
Über-/Unterspannung
Stromsparmodus
Display ein/aus schaltbar
🔧 Einstellung der Grenzwerte (V1 / V2)
SET-Taste einmal drücken → Anzeige „F1“
SET-Taste erneut drücken → Untere Grenzspannung V1 blinkt
Mit + / − einstellen
SET-Taste erneut drücken → Obere Grenzspannung V2 blinkt
Mit + / − einstellen
⚠️ V1 muss kleiner als V2 sein (sonst Anzeige „Err“)
SET-Taste erneut drücken → Werte speichern & zurückkehren
💡 Display ausschalten:
− Taste 3 Sekunden gedrückt halten (erneut 3 Sek. = EIN)
🧠 Funktionsmodi (F1 – F8)
Modus
Funktion
F1
Ladeüberwachung (Relais EIN < V1, AUS > V2)
F2
Entladeüberwachung (Relais EIN > V2, AUS < V1)
F3
Relais AUS im Bereich V1–V2
F4
Relais EIN im Bereich V1–V2
F5
Festpunktüberwachung (Relais EIN > V1)
F6
Selbsthaltender Festpunktmodus
F7
Impulsmodus (Relaisimpuls bei Erreichen von V1 ±0,1 V)
F8
Spannungs-Kalibrierung (±5,0 V)
👉 Funktionsauswahl:
SET gedrückt halten → „F1“ blinkt
Mit + / − gewünschten Modus wählen
SET bestätigen
🛡️ Schutz & Sicherheit
Schutz vor Überladung & Tiefentladung
Relais trennt automatisch bei Grenzwertüberschreitung
Geeignet für Dauerbetrieb
Verpolung & Kurzschluss vermeiden
🧠 Typische Anwendungen
Batterie-Ladeüberwachung
Solar- & Inselanlagen
12V / 24V / 48V Batteriesysteme
Wohnmobil, Boot, Off-Grid
DIY-Energiespeicher
Industrie- & Automationsprojekte
📦 Lieferumfang
1 × Batteriespannungs-Überwachungsmodul mit Relais
Out of stock,
1-3 Wochen
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der Bitaxe Gamma 601 ist ein kompakter und besonders stromsparender Bitcoin SHA-256 ASIC Miner für Home-Mining, Solo-Mining, Lernprojekte und Mining-Enthusiasten.
Mit einer Hashrate von ca. 1,2 TH/s bei einer Leistungsaufnahme von nur etwa 18 W bietet das Gerät eine interessante Möglichkeit, echtes Bitcoin-Mining mit deutlich geringerem Energiebedarf als bei großen industriellen ASIC-Minern zu betreiben.
Dank WiFi-Verbindung und kompakter Bauweise lässt sich der Miner einfach in ein vorhandenes Netzwerk integrieren. Der Gamma 601 eignet sich insbesondere als Solo-/Lottery-Miner: Das Gerät arbeitet kontinuierlich an der Suche nach einem gültigen Bitcoin-Block.
Wichtig: Solo-Mining ist ein Wahrscheinlichkeitsprozess. Eine Hashrate von 1,2 TH/s garantiert weder einen Blockfund noch einen Mining-Ertrag.
⭐ Highlights
1,2 TH/s Hashrate
Nur ca. 18 W Leistungsaufnahme
SHA-256 ASIC Mining
Für Bitcoin (BTC)
Für Solo-/Lottery-Mining geeignet
WiFi-Verbindung
Kompakte Desktop-Ausführung
Niedriger Stromverbrauch
Leiser Betrieb
USB-C-Stromversorgung
Ideal für Home-Mining und Mining-Experimente
Open-Source-orientierte Plattform
📊 Technische Daten
Eigenschaft
Spezifikation
Modell
Bitaxe Gamma 601
Gerätetyp
Bitcoin ASIC Miner
Hashrate
ca. 1,2 TH/s
Algorithmus
SHA-256
Leistungsaufnahme
ca. 18 W
Rechnerische Effizienz
ca. 15 J/TH
Mining Coin
Bitcoin (BTC)
Mining-Modus
Solo / Pool, abhängig von Firmware und Konfiguration
Netzwerk
WiFi
Stromversorgung
5 V über USB-C
Kühlung
Kühlkörper / aktive Kühlung je nach Ausführung
Betriebsart
Dauerbetrieb
Aufstellung
Desktop / Home Mining
⚡ Hohe Effizienz bei nur 18 W
Einer der größten Vorteile des Gamma 601 ist seine geringe Leistungsaufnahme.
Bei:
1,2 TH/s Hashrateund18 W Leistungsaufnahme
ergibt sich rechnerisch eine Effizienz von:
ca. 15 J/TH
Typischer Energieverbrauch
Bei dauerhaftem 24/7-Betrieb:
Zeitraum
Energieverbrauch
1 Stunde
0,018 kWh
24 Stunden
ca. 0,432 kWh
30 Tage
ca. 12,96 kWh
365 Tage
ca. 157,7 kWh
Der tatsächliche Verbrauch kann je nach Betriebseinstellung, Netzteil und Hardwareabweichung variieren.
₿ Bitcoin Solo Mining / Lottery Mining
Der NerdAxe Gamma 601 eignet sich insbesondere für sogenanntes Solo Mining bzw. Lottery Mining.
Dabei versucht der Miner mit seiner eigenen Hashleistung einen gültigen Block zu finden.
Im Gegensatz zu klassischem Pool-Mining werden die Erträge dabei nicht kontinuierlich entsprechend der eingebrachten Hashrate verteilt. Ein Blockfund beim echten Solo-Mining ist stattdessen ein sehr seltenes, probabilistisches Ereignis.
Daher gilt:
✔ Echte SHA-256 Hashleistung
✔ Teilnahme am Bitcoin-Mining möglich
✔ Interessant für Hobby und Technikprojekte
✔ Geeignet zum Lernen und Experimentieren
❗ Kein garantierter Ertrag
❗ Kein garantierter Blockfund
❗ Bei geringer Hashrate kann die statistische Wartezeit auf einen Solo-Block extrem lang sein.
🧠 SHA-256 ASIC
Der Miner ist speziell für den SHA-256-Algorithmus ausgelegt.
SHA-256 wird unter anderem vom Bitcoin-Netzwerk für den Proof-of-Work-Prozess verwendet.
Im Gegensatz zu einem universellen Prozessor oder einer GPU verwendet ein ASIC speziell für diese Aufgabe optimierte Hardware.
Das ermöglicht eine wesentlich effizientere Berechnung von SHA-256-Hashes.
📡 WiFi-Verbindung
Die integrierte WiFi-Funktion ermöglicht den Betrieb ohne permanente Ethernet-Verbindung.
Nach entsprechender Einrichtung kann der Miner über das lokale Netzwerk konfiguriert bzw. überwacht werden.
Typische Einstellungen umfassen je nach Firmware:
WLAN-Zugang
Mining-Pool bzw. Solo-Pool
Bitcoin-Adresse
Worker-Einstellungen
Hashrate
Temperatur
Betriebsstatus
Leistungsparameter
🏠 Ideal für Home Mining
Mit einer Leistungsaufnahme von nur ca. 18 W ist der Gamma 601 wesentlich einfacher im Wohn-, Büro- oder Hobbybereich einzusetzen als große Mining-Systeme mit mehreren Kilowatt Leistungsaufnahme.
Typische Einsatzmöglichkeiten:
Bitcoin Home Mining
Solo Mining
Lottery Mining
Mining-Lernprojekte
SHA-256 Experimente
Blockchain-Demonstrationen
Technik-Hobby
Mining-Dashboard-Projekte
Bitcoin-Ausstellungen
Schulungs- und Entwicklungsprojekte
🔌 USB-C Stromversorgung
Die Versorgung erfolgt über 5 V USB-C.
Da der Miner bei 18 W eine entsprechend leistungsfähige Stromversorgung benötigt, sollte ein geeignetes 5-V-Netzteil mit ausreichender Stromreserve verwendet werden.
Ein schwaches USB-Netzteil oder ungeeignetes USB-Kabel kann zu:
Spannungseinbrüchen
instabilem Mining
Neustarts
reduzierter Leistung
führen.
🌡️ Kühlung & Dauerbetrieb
Auch bei einer Leistungsaufnahme von lediglich 18 W entsteht während des kontinuierlichen ASIC-Betriebs Wärme.
Für einen zuverlässigen Betrieb sollte deshalb:
die Luftzufuhr frei bleiben,
der Miner nicht abgedeckt werden,
ausreichend Abstand zu anderen Wärmequellen vorhanden sein,
direkte Sonneneinstrahlung vermieden werden.
Eine gute Kühlung kann zur Stabilität und Lebensdauer der Hardware beitragen.
🚀 Vorteile
✔ Ca. 1,2 TH/s
✔ Nur ca. 18 W
✔ Effizienz von ca. 15 J/TH
✔ Bitcoin SHA-256 Mining
✔ Solo-/Lottery-Mining möglich
✔ WiFi integriert
✔ USB-C-Stromversorgung
✔ Kompakte Desktop-Bauform
✔ Für den privaten Einsatz interessant
✔ Kein großer Mining-Rig erforderlich
✔ Ideal zum Experimentieren und Lernen
⚠️ Wichtiger Hinweis zu Mining & Ertrag
Der NerdAxe Gamma 601 ist kein Produkt mit garantiertem finanziellen Ertrag.
Die tatsächlichen Mining-Ergebnisse hängen unter anderem ab von:
Bitcoin-Netzwerk-Hashrate
Mining Difficulty
gewählter Mining-Methode
Pool-Konfiguration
Verfügbarkeit des Gerätes
tatsächlicher Hashrate
Stromkosten
Bitcoin-Kurs
Gebühren
Bei Solo-Mining ist ein Blockfund zufallsabhängig. Insbesondere bei einer Hashrate von 1,2 TH/s sollte das Gerät daher nicht mit der Erwartung regelmäßiger Solo-Block-Erträge gekauft werden.
⚠️ Betriebshinweise
Nur mit geeigneter Stromversorgung betreiben.
Für ausreichende Belüftung sorgen.
Kühlkörper und Lüftungswege nicht abdecken.
Vor Feuchtigkeit schützen.
Nur in geeigneter trockener Umgebung verwenden.
Firmware und Mining-Konfiguration vor Inbetriebnahme prüfen.
Kryptowährungs- und steuerrechtliche Vorschriften des jeweiligen Landes beachten.
📦 Lieferumfang
1 × Bitaxe Gamma 601 Bitcoin Miner – 1,2 TH/s
1 × passendes Netzteil mit EU-Stecker
