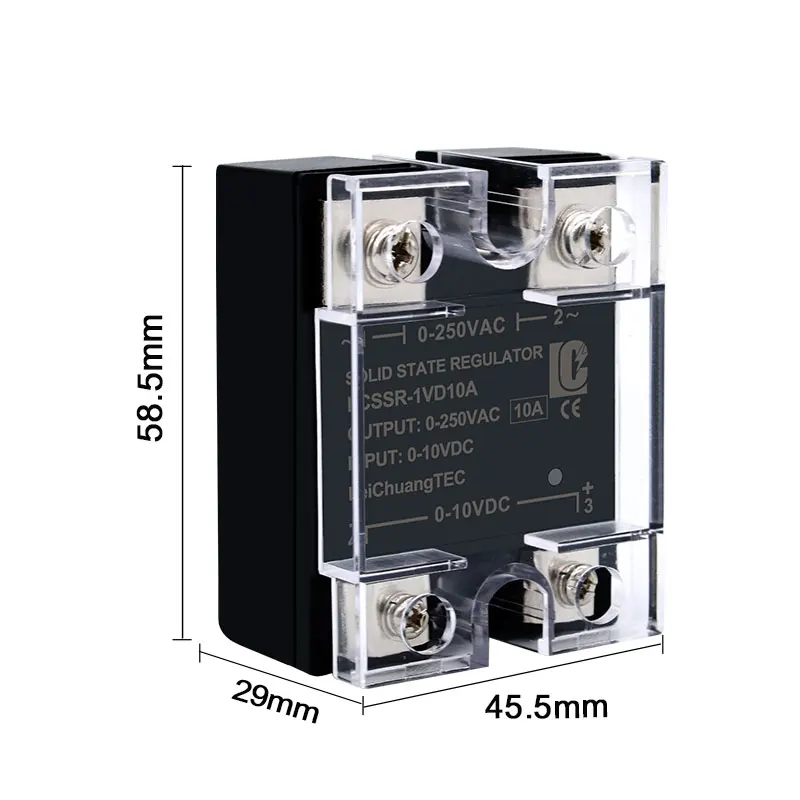

Beschreibung

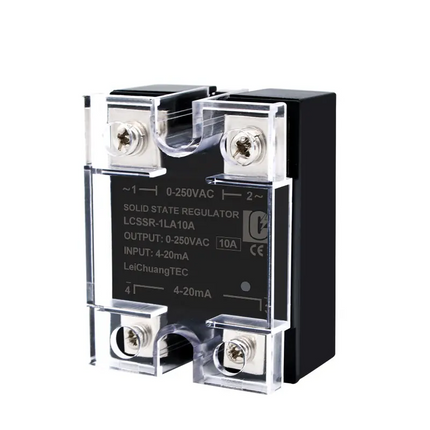

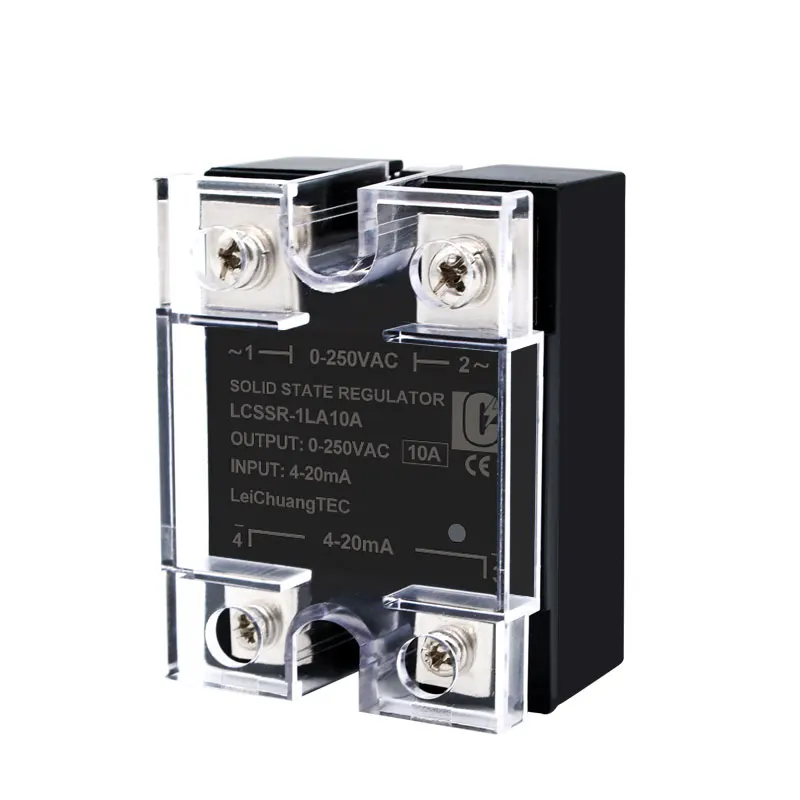

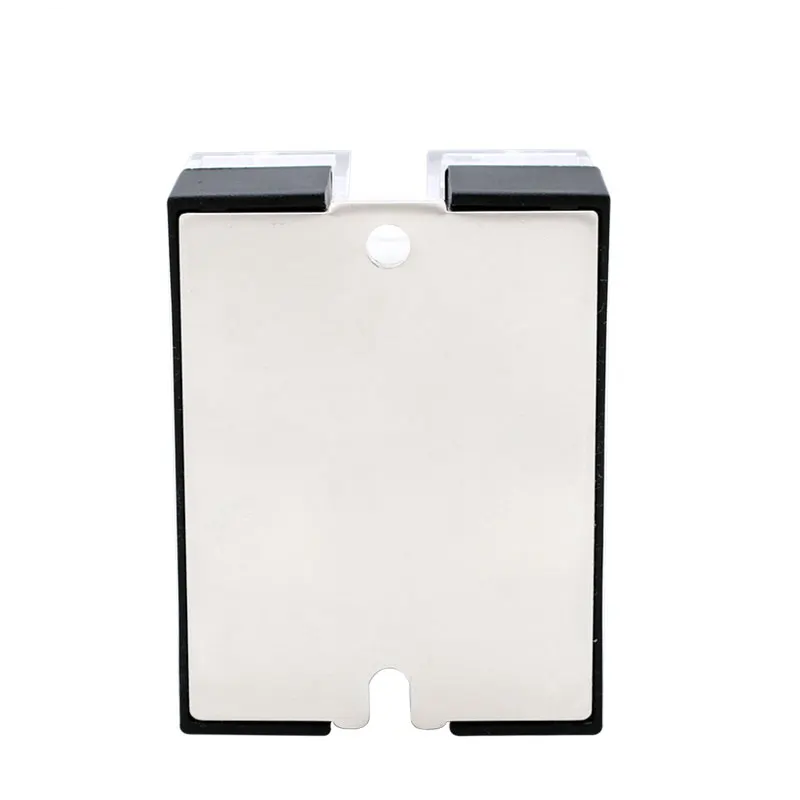

Der Solid State Voltage Regulator (SSR) ist ein elektronischer 1-Phasen AC-Leistungsregler zur stufenlosen Steuerung geeigneter Wechselstromverbraucher.
Je nach gewählter Variante wird die Ausgangsleistung über ein industrielles analoges Steuersignal von 0–10 V DC, 4–20 mA oder 0–5 V DC geregelt.
Damit eignet sich der Regler hervorragend zur Integration in SPS-/PLC-Systeme, Temperaturregelungen, Prozesssteuerungen, Heizungsregelungen und industrielle Automatisierungsanlagen.
Im Gegensatz zu einem klassischen EIN/AUS-SSR ermöglicht diese Ausführung eine proportionale Leistungsregelung entsprechend dem anliegenden analogen Eingangssignal.
📦 Varianten
| Variante |
Steuersignal |
AC-Ausgang |
Nennstrom |
| SSR 0–10V |
0–10 V DC |
0–250 V AC |
40 A |
| SSR 4–20mA |
4–20 mA |
0–250 V AC |
40 A |
| SSR 0–5V |
0–5 V DC |
0–250 V AC |
40 A |
So kann der passende Eingang direkt entsprechend der vorhandenen Steuerung gewählt werden.

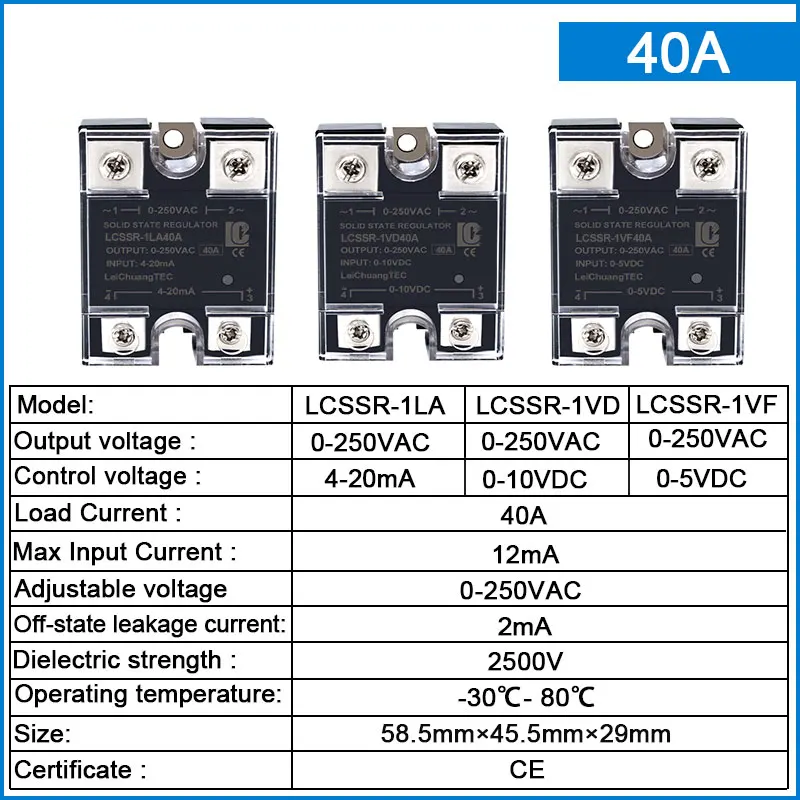

📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Solid State Voltage Regulator |
| Bauart |
Elektronischer AC-Leistungsregler |
| Phasen |
1-phasig |
| Ausgangsspannungsbereich |
0–250 V AC |
| Nennstrom Angebot |
40 A |
| Steuereingänge |
0–10 V / 4–20 mA / 0–5 V |
| Regelung |
Proportionale Leistungs-/Spannungsregelung |
| Leckstrom im AUS-Zustand |
ca. 2 mA |
| Isolations-/Spannungsfestigkeit |
2500 V |
| Betriebstemperatur |
−30 bis +80 °C |
| Bauform |
SSR-Modul |
| Montage |
Schraubbefestigung |
| Anschluss |
Schraubklemmen |
| Kühlung |
Bei hoher Leistung Kühlkörper erforderlich |

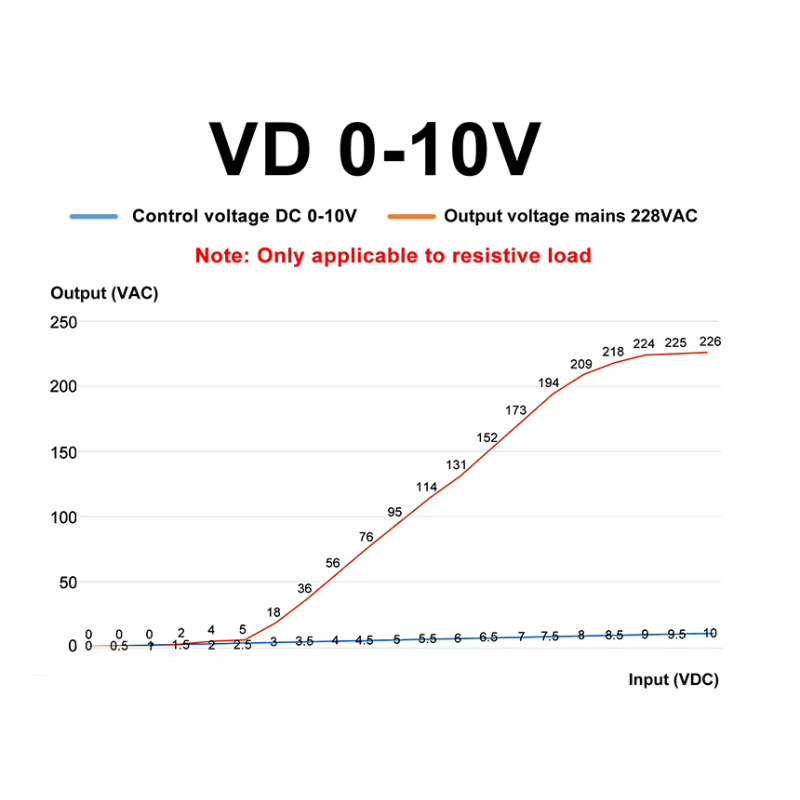

🔌 Variante 1 – 0–10V Steuerung
Diese Variante eignet sich besonders für industrielle Steuerungen mit einem standardisierten 0–10-V-Analogausgang.
0–10 V Steuersignal → SSR Leistungsregler → AC-Verbraucher
Typische Steuergeräte:
- SPS / PLC
- Analogausgangsmodule
- Temperaturregler
- Prozessregler
- Mikrocontroller mit geeignetem 0–10-V-Ausgang
- Gebäudeautomation
Ideal, wenn bereits ein 0–10-V-Sollwertsignal zur Verfügung steht.

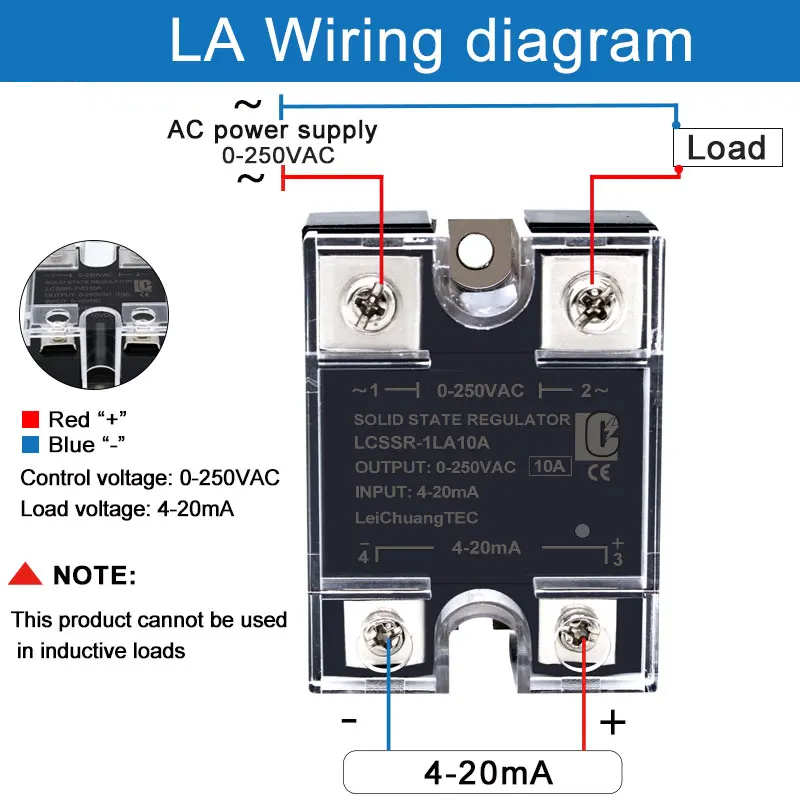

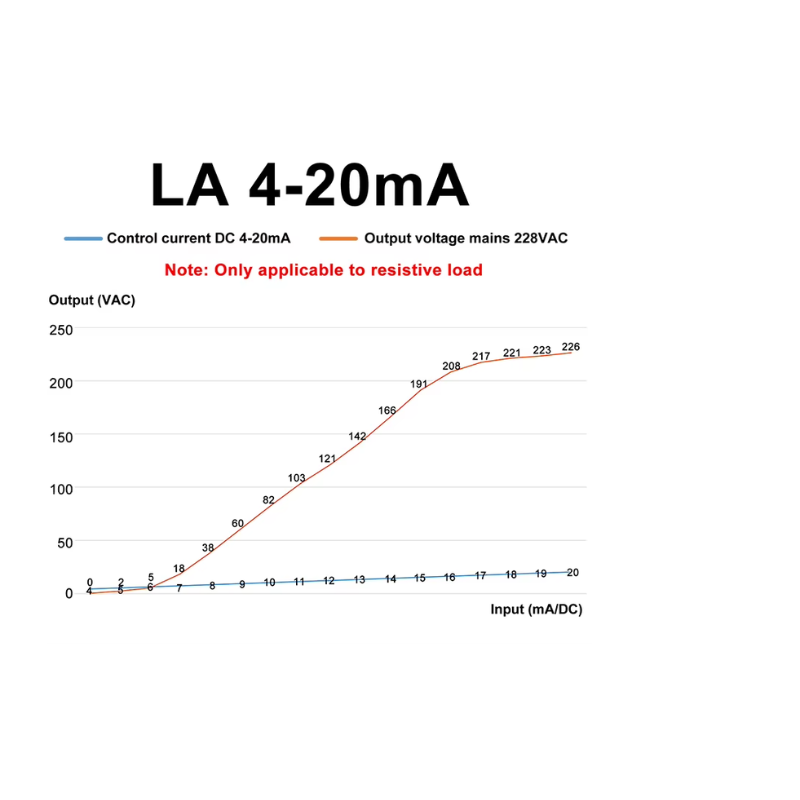

🔌 Variante 2 – 4–20mA Steuerung
Die 4–20-mA-Version ist besonders für industrielle Prozess- und Automatisierungsanlagen geeignet.
Vorteile der 4–20-mA-Schnittstelle:
- Industrieller Standardsignalbereich
- Gute Störfestigkeit
- Geeignet für längere Leitungswege
- Einfache Integration in SPS-Systeme
- Häufig bei Prozess- und Temperaturregelungen eingesetzt
4–20 mA Steuersignal → SSR Leistungsregler → AC-Verbraucher

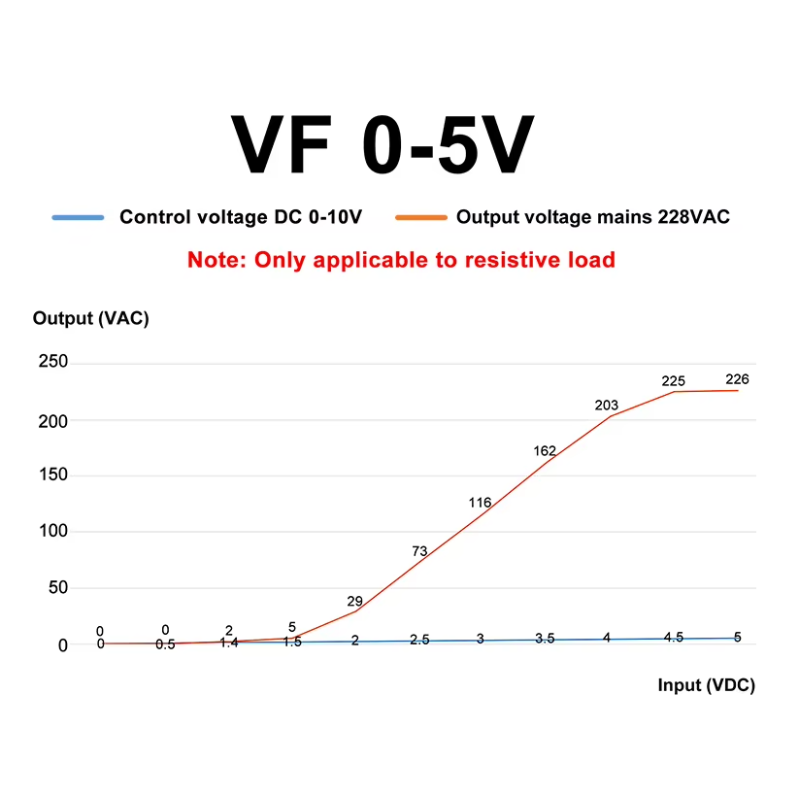

🔌 Variante 3 – 0–5V Steuerung
Die 0–5-V-Version eignet sich für Steuerungen und Regler, die ein analoges Spannungssignal bis 5 V bereitstellen.
Typische Anwendungen:
- Mikrocontroller-Schaltungen
- Analogregler
- Prüfstände
- Laboraufbauten
- eigene Steuerplatinen
- Automatisierungsprojekte
⚡ Proportionale Leistungsregelung
Das Modul ist nicht nur als einfacher EIN/AUS-Schalter ausgelegt.
Das analoge Eingangssignal bestimmt den gewünschten Regelwert des AC-Ausgangs.
Dadurch eignet sich das SSR beispielsweise für die stufenlose Leistungsregelung von:
- Heizpatronen
- Heizstäben
- Heizplatten
- Widerstandsheizungen
- Glühlampen
- geeigneten AC-Verbrauchern
Dies ermöglicht wesentlich feinere Regelungen als mit einem klassischen ON/OFF-SSR.
🌡️ Ideal für Temperaturregelungen
In Kombination mit einem geeigneten Temperatur- oder Prozessregler lässt sich eine komplette Leistungsregelung aufbauen.
Beispielsweise:
Temperatursensor → PID-/Prozessregler → 0–10V / 4–20mA → SSR → Heizung
Dadurch eignet sich das Modul unter anderem für:
- Industrieöfen
- Heizplatten
- Trocknungsanlagen
- Heizbänder
- Prozessheizungen
- Laborgeräte
- Temperaturprüfstände
🏭 Typische Steuerungen
Das Modul kann – bei kompatiblem Analogausgang – beispielsweise mit folgenden Systemen eingesetzt werden:
- SPS / PLC
- PID-Regler
- Temperaturregler
- Prozessregler
- DCS-Systeme
- Analog-I/O-Module
- Mikrocontroller-Steuerungen
- Industrie-PC-Systeme
🚀 Vorteile
✔ Drei Steuersignalvarianten verfügbar
✔ 0–10 V / 4–20 mA / 0–5 V
✔ Bis 250 V AC
✔ 1-phasige AC-Leistungsregelung
✔ Elektronisches Schalten ohne mechanische Relaiskontakte
✔ Proportionale Regelung statt nur EIN/AUS
✔ Geeignet für industrielle Analogsignale
✔ Kompakte SSR-Bauform
✔ Hohe elektrische Isolationsfestigkeit
✔ Ideal für Heizungs- und Prozessregelungen
🎯 Einsatzbereiche
- Heizungsregelung
- PID-Temperaturregelung
- Industrieautomation
- SPS-Steuerungen
- Prozesssteuerung
- Heizplatten
- Heizpatronen
- Industrieöfen
- Trocknungsanlagen
- Beleuchtungsregelung
- Laborgeräte
- Prüfstände
- Maschinenbau
- DIY-Steuerungen
❗ Unterschied zu einem normalen SSR
Ein klassisches Solid-State-Relais besitzt typischerweise einen digitalen Steuereingang:
EIN oder AUS
Dieser Solid State Voltage Regulator besitzt dagegen einen analogen Steuereingang:
0–10 V / 4–20 mA / 0–5 V → proportionale Regelung
Dadurch kann die Leistung eines geeigneten Verbrauchers wesentlich feiner geregelt werden.

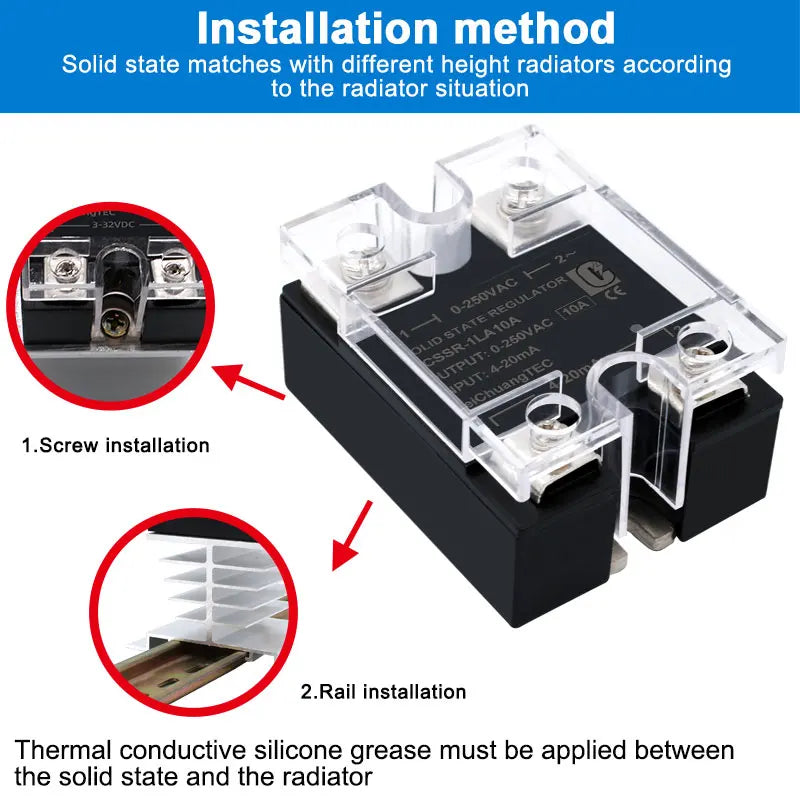

❄️ Kühlung bei hoher Leistung
Bei größeren Lastströmen entsteht im Halbleiter eine erhebliche Verlustleistung.
Daher gilt:
Bei hoher Belastung muss ein ausreichend dimensionierter Kühlkörper verwendet werden.
Die Angabe 40 A sollte nicht automatisch als dauerhaft nutzbarer Strom ohne zusätzliche thermische Maßnahmen verstanden werden.
Für einen zuverlässigen Dauerbetrieb müssen insbesondere berücksichtigt werden:
- Kühlkörpergröße
- Umgebungstemperatur
- Luftzirkulation
- Einbausituation
- Lastart
- Einschaltstrom
- Leitungsquerschnitt
- Absicherung
⚠️ Sicherheitshinweise
Achtung: Betrieb mit gefährlicher Netzspannung möglich.
- Installation nur durch entsprechend qualifizierte Personen.
- Vor Anschlussarbeiten Netzspannung vollständig abschalten.
- Berührungssicheres Gehäuse verwenden.
- Geeignete Sicherung und Schutzmaßnahmen vorsehen.
- Ausreichend dimensionierte Leitungen verwenden.
- Bei hoher Leistung einen geeigneten Kühlkörper einsetzen.
- Die angeschlossene Last muss für diese Art der AC-Leistungsregelung geeignet sein.
- Das Modul ist kein Frequenzumrichter und nicht zur Drehzahlregelung beliebiger AC-Motoren geeignet.
- Auch im ausgeschalteten Zustand kann ein geringer Leckstrom vorhanden sein.
📦 Lieferumfang
1 × Solid State AC Voltage Regulator 40A
je nach Auswahl:
- 0–10 V Steuerung
- 4–20 mA Steuerung
- 0–5 V Steuerung
