Beschreibung
✔ Für 4-Pin und 3 Pin PWM Lüfter
✔ 22kHz leise Regelung
✔ 8–24V kompatibel
✔ Mit Ein/Aus Schalter

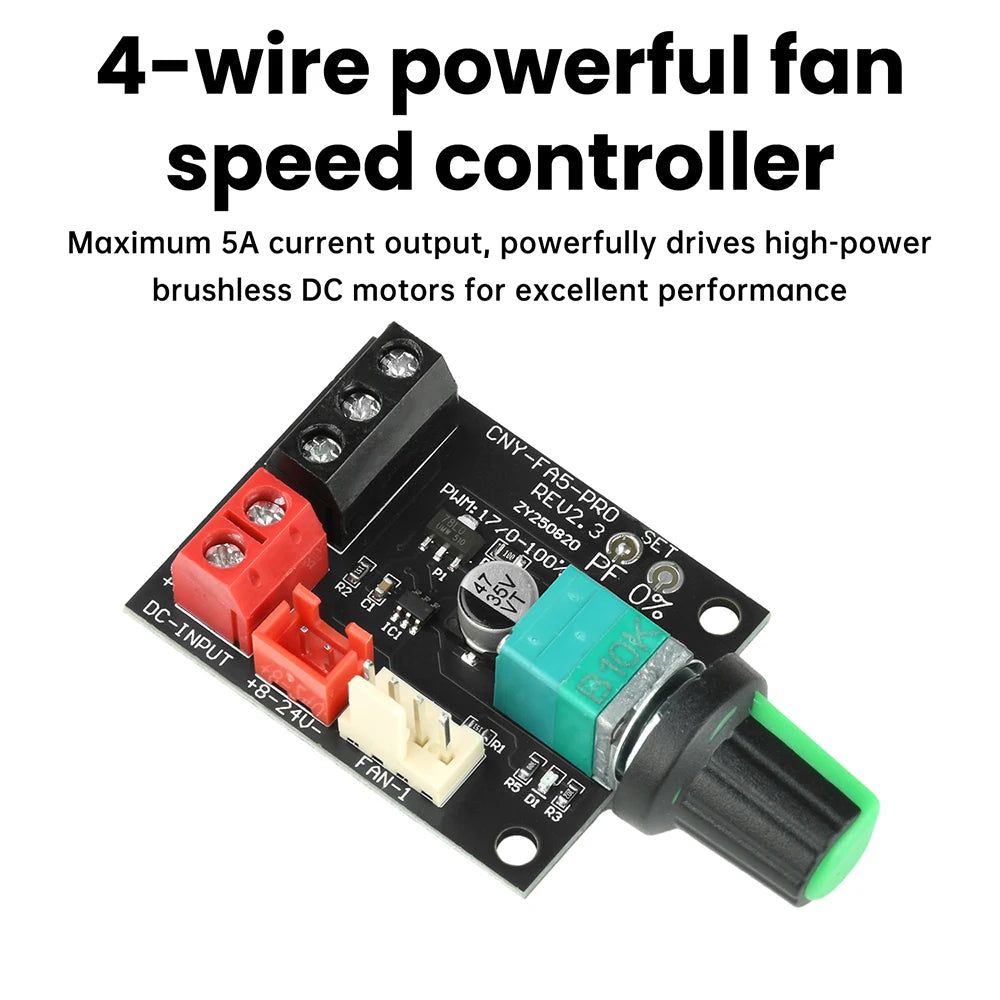

Dieser kompakte PWM Drehzahlregler für bürstenlose DC-Lüfter und Motoren ermöglicht eine präzise und leise Steuerung von 4-Pin PWM Lüftern (z. B. PC/CPU Fans).
Mit einem breiten Eingangsspannungsbereich von 8–24V, einer hohen PWM-Frequenz von 22 kHz und integriertem Ein-/Aus-Schalter eignet sich das Modul perfekt für DIY-Projekte, Kühlungssysteme und Elektronik-Anwendungen.
Die Drehzahl wird stufenlos über PWM geregelt – für optimale Leistung bei minimaler Geräuschentwicklung.
📊 Technische Daten
| Eigenschaft |
Wert |
| Betriebsspannung |

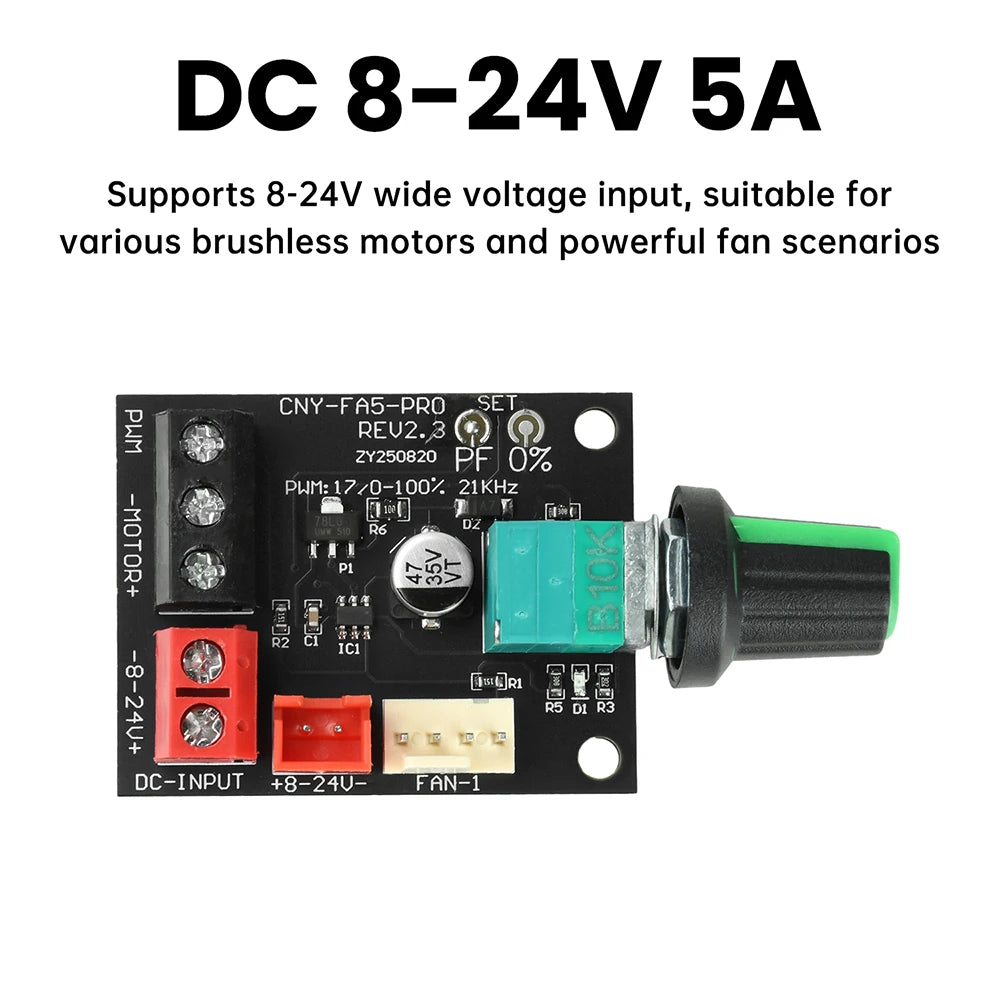

DC 8 – 24V |
| Nennstrom |
5A |
| Leistung |
60W (12V) / 120W (24V) |
| PWM Duty Cycle |
0 – 100 % (konfigurierbar) |
| PWM Frequenz |
22 kHz |
| Ruhestrom |
ca. 20 mA |
| Standby |
0 mA (ausgeschaltet) |
| Signaltyp |
PWM (5V Rechtecksignal) |

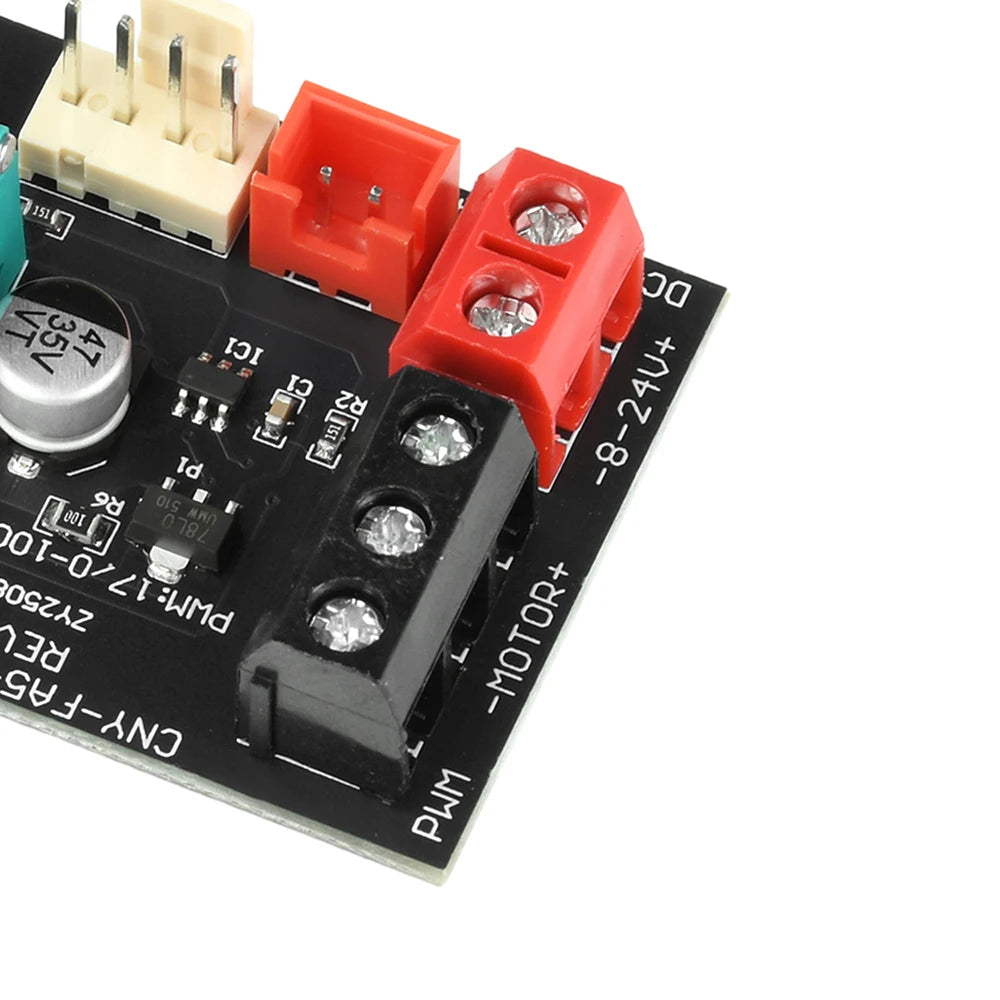

🔌 Anschluss & Schnittstellen
-
Stromeingang: XH2.54 Anschluss
-
Lüfteranschluss: 4-Pin (2510-4P)
-
Klemmenblock: zusätzlicher Anschluss möglich
-
Ein/Aus-Schalter: integriert
⚙️ Funktionen
- PWM Drehzahlregelung (stufenlos)
- Ein-/Aus-Schalter integriert
- Unterstützt 4-Pin PWM Lüfter
- Optional umkehrbares PWM Signal

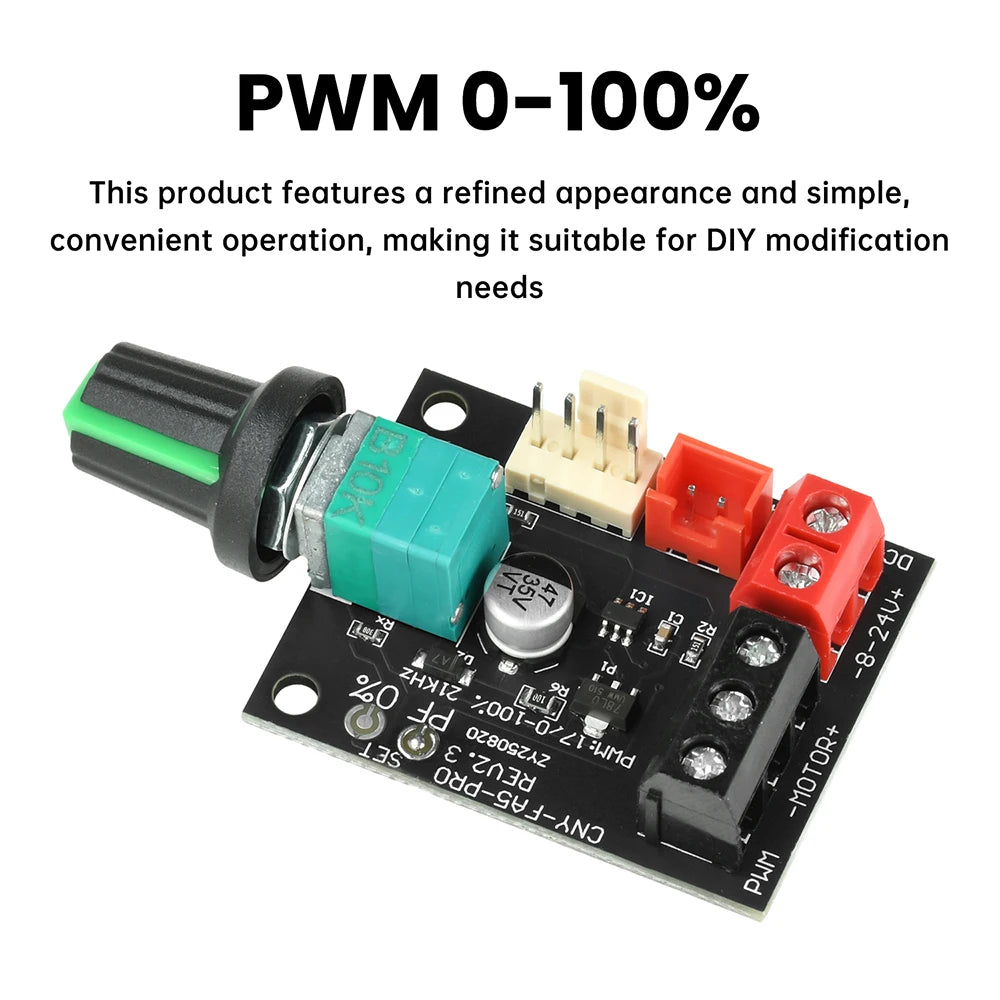

- Einstellbarer PWM Bereich (0–100 %)
🔄 PWM Optionen (per Lötpad)
| Option |
Funktion |
| Standard |
17 % – 100 % (Startschutz) |
| 0% Modus |
0 % – 100 % (volle Kontrolle) |
| Reverse PWM |
Umgekehrtes Signal (für spezielle Lüfter) |
🚀 Vorteile
- Leiser Betrieb dank 22 kHz PWM
- Kompatibel mit PC-Lüftern (4-Pin)
- Kompakt & einfach zu integrieren
- Stabiler Betrieb bei hoher Last
- Ideal für DIY & Kühlprojekte
🎯 Einsatzbereiche
- PC / CPU Lüftersteuerung
- Server & Gehäusekühlung
- 3D Drucker
- Elektronik-Kühlung
- DIY Projekte
⚠️ Wichtige Hinweise
- Nur für 4-Pin PWM Lüfter geeignet
- Kein klassischer Motorregler für 2-Draht Motoren
- Spannung muss zum Lüfter passen
- 5A Maximalstrom beachten
📦 Lieferumfang
- 1 × PWM Lüfterregler Modul
