Beschreibung

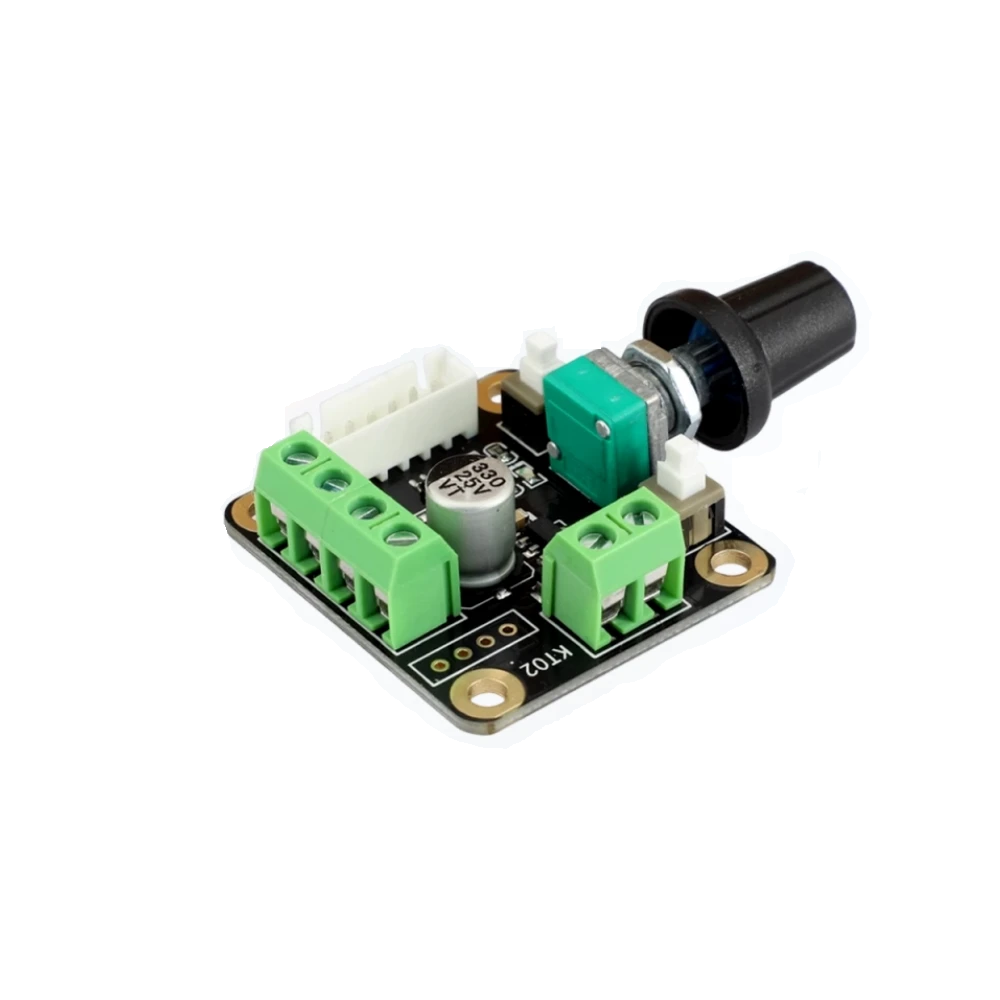

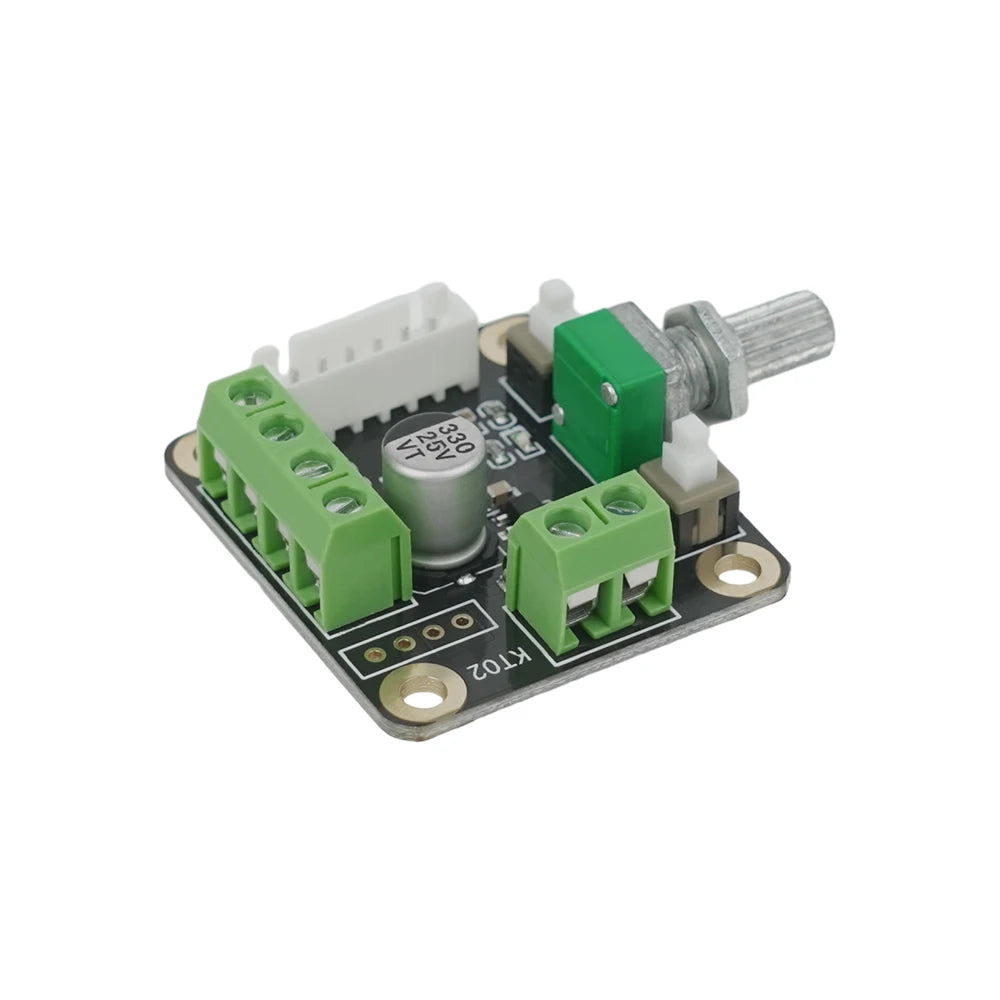

Das KT02 Schrittmotor-Test- und Steuerungsmodul ist ein kompaktes und leistungsfähiges Werkzeug zur Ansteuerung, Prüfung und Parametrierung von Schrittmotor-Treibern.
Es erzeugt STEP-Impulse (Puls/Frequenz) sowie Richtungs-Signale (DIR) und eignet sich ideal zum Testen von Schrittmotoren, Endstufen und CNC-Treibern ohne Mikrocontroller.
Dank stufenloser Frequenzregelung lassen sich Drehzahl und Laufruhe des Motors präzise einstellen. Das Modul ist perfekt für Labor, Werkstatt, Service, Entwicklung und DIY-Projekte.
⭐ Hauptmerkmale & Vorteile
-
✔ Erzeugt STEP- / Impuls- & PWM-Signale
-
✔ Stufenlose Frequenzregelung zur Drehzahlsteuerung
-
✔ Richtungsumschaltung (CW / CCW)
-
✔ Ideal als Schrittmotor-Tester
-
✔ Keine Programmierung erforderlich
-
✔ Kompatibel mit gängigen Stepper-Treibern (z. B. A4988, DRV8825, TB6600, DM542 usw.)
-
✔ Kompakte Bauform
-
✔ Sofort einsatzbereit – Plug & Play
-
✔ Geeignet für NEMA-Motoren & CNC-Anwendungen
⚙️ Funktionen
-
Frequenzerzeugung:
Erzeugt präzise Impulse zur Steuerung der Motordrehzahl
-
PWM/STEP-Signal:
Sauberes Rechtecksignal für externe Motortreiber
-
Richtungssteuerung:
Umschaltung der Drehrichtung per Schalter/Taste
-
Motor-Testbetrieb:
Ideal zum Prüfen von Motor, Treiber und Verkabelung
📊 Technische Daten
| Parameter |
Wert |
| Produkttyp |
Schrittmotor Tester & PWM-Impuls-Generator |
| Modell |
KT02 |
| Signalarten |
STEP / PWM / DIR |
| Frequenzregelung |
Stufenlos |
| Steuerfunktionen |
Drehzahl & Richtung |
| Anwendung |
Schrittmotor-Test & Steuerung |
| Kompatible Treiber |
A4988, DRV8825, TB6600, DM542 u. a. |
| Betrieb |
Standalone (kein MCU nötig) |
| Bauform |
Mini / kompakt |
| Montage |
Labor / Test / DIY |
(Hinweis: Das Modul steuert Treiber, nicht direkt den Motor.)

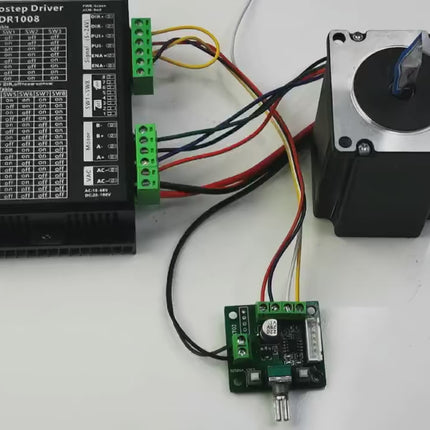

🔌 Typischer Anschluss
-
STEP / PUL → Eingang des Motortreibers
-
DIR → Richtungseingang des Treibers
-
GND → Masse
-
VCC → Versorgung des Moduls (je nach Version)
🧠 Typische Anwendungen
-
Test von Schrittmotor-Treibern
-
CNC-Achsentests
-
3D-Drucker-Service
-
Labor- & Entwicklungsarbeiten
-
Ausbildung & Schulung
-
DIY-Mechanik & Automation
-
Fehlersuche in Motion-Systemen
📦 Lieferumfang
- 1× KT02 Mini Schrittmotor Tester & PWM-Generator Modul
