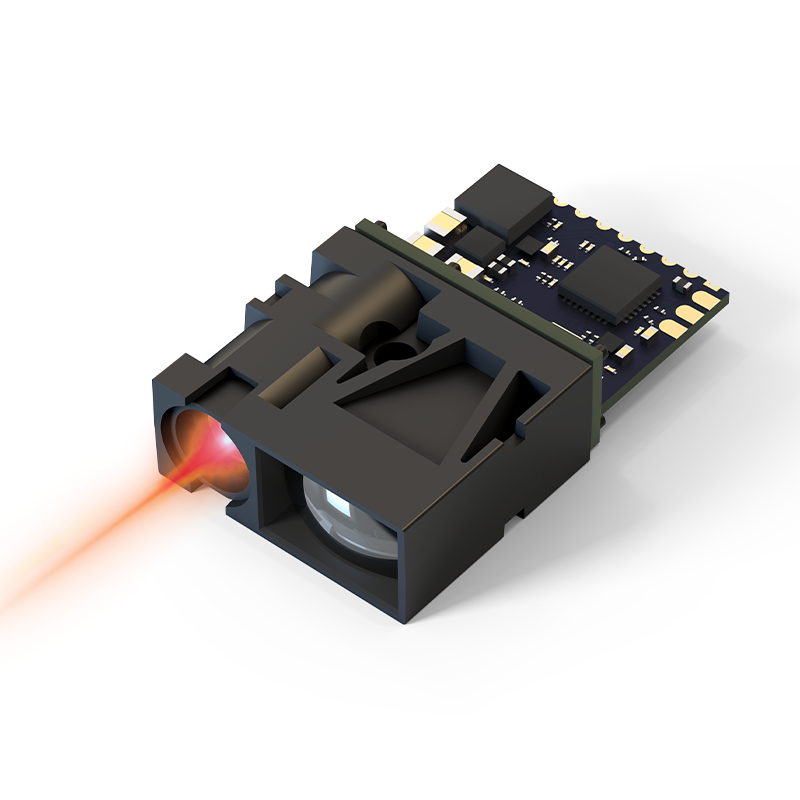

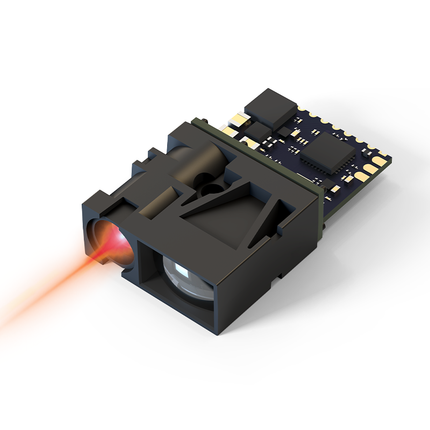

Beschreibung
Der LDL-T Laser Distance Sensor ist ein kompakter und präziser Laser-Entfernungsmesser für Messbereiche von 0,03 bis 40 Metern. Mit einer Genauigkeit von bis zu ±1 mm eignet sich das Modul hervorragend für industrielle Messsysteme, Robotik, Automatisierung, IoT-Anwendungen und eigene Mikrocontroller-Projekte.
⚠️ LIEFERZEIT: 1–3 WOCHEN
Dank der integrierten UART-Schnittstelle kann der Sensor direkt in elektronische Systeme eingebunden und beispielsweise mit ESP32, Arduino, Raspberry Pi, STM32 oder einem PC verwendet werden.
Mit Abmessungen von nur ca. 27,87 × 17,03 × 7,01 mm und einem Gewicht von lediglich 3 g lässt sich das Modul auch in sehr kompakte Geräte integrieren.
Im Lieferumfang befindet sich zusätzlich ein USB-UART Adapter, sodass die Kommunikation und Inbetriebnahme über einen Computer vereinfacht wird.
⭐ Highlights
- Messbereich: 0,03–40 m
- Hohe Genauigkeit: ±1 mm
- Kompakter Laser-Distanzsensor
- UART-Schnittstelle
- Versorgung: DC 2,5–3,3 V
- Messfrequenz: typ. 100 Hz, höhere Frequenzen je nach Betriebsmodus
- Laser-Wellenlänge: 620–690 nm
- Laserleistung: <1 mW
- Laserklasse 2
- Nur ca. 3 g
- Sehr kompakte Abmessungen
- Ideal für Mikrocontroller und Embedded-Systeme
- USB-UART Adapter im Lieferumfang
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Laser Distance Sensor / Laser-Entfernungssensor |
| Serie |
LDL-T |
| Modell |
LDL-T-40 / X250905 |
| Herstellerangabe |
Meskernel |
| Messbereich |
0,03–40 m |
| Genauigkeit |
±1 mm |
| Messzeit |
ca. 0,01s
|
| Standard-Messfrequenz |
ca. 100 Hz
|
| Schnittstelle |
UART |
| Betriebsspannung |
DC 2,5–3,3 V |
| Laser-Wellenlänge |
620–690 nm |
| Laserleistung |
<1 mW |
| Laserklasse |
Class II / Klasse 2 |
| Maße |
ca. 27,87 × 17,03 × 7,01 mm
|
| Gewicht |
ca. 3 g
|
| Betriebstemperatur |
0 bis +40 °C |
| Lagertemperatur |
-25 bis +60 °C |
| Maßeinheiten |
Meter / Inch / Feet |
📏 Messbereich & Genauigkeit
Der Sensor ermöglicht Entfernungsmessungen von:
30 mm bis 40.000 mm
bei einer angegebenen Genauigkeit von bis zu:
±1 mm
Dadurch eignet sich das Modul sowohl für kurze Distanzmessungen als auch für größere Messbereiche.
Die tatsächlich erreichbare Messreichweite und Messgeschwindigkeit können unter anderem von Oberfläche, Reflexionsgrad des Zielobjekts, Umgebungslicht, Messmodus und Umgebungsbedingungen beeinflusst werden.
⚡ Messfrequenz
Je nach Betriebsart und Konfiguration sind unterschiedliche Messgeschwindigkeiten möglich.
| Parameter |
Herstellerangabe |
| Standardfrequenz |
ca. 100 Hz |
| Messzeit |
ca. 0,01 s |
| Höhere Messfrequenzen |
je nach Betriebsmodus / Konfiguration |
Hinweis: In den vorliegenden Herstellerdaten werden je nach Betriebsmodus unterschiedliche Maximalfrequenzen genannt. Daher sollte für Anwendungen mit hohen Abtastraten die tatsächlich unterstützte Frequenz anhand der jeweiligen Konfiguration bzw. des Kommunikationsprotokolls geprüft werden.

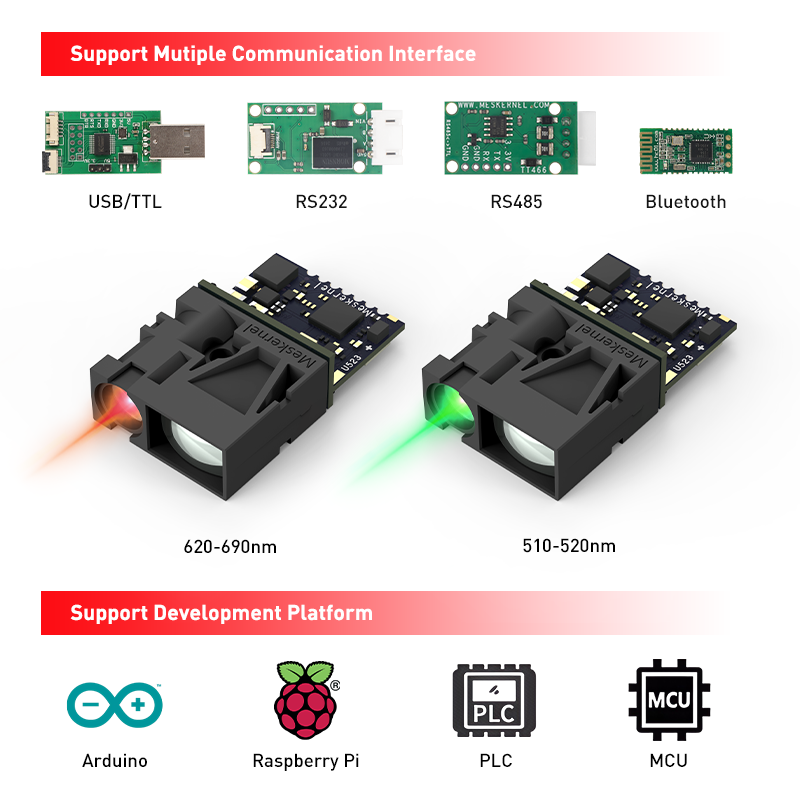

🔌 UART-Schnittstelle
Über die UART-Schnittstelle lässt sich der Laser-Sensor in eigene Steuerungs- und Messsysteme integrieren.
Typische Plattformen sind beispielsweise:
- ESP32 / ESP32-S3
- Arduino
- STM32
- Raspberry Pi
- Mikrocontroller
- Embedded Linux Systeme
- Industriecontroller
- PC über USB-UART

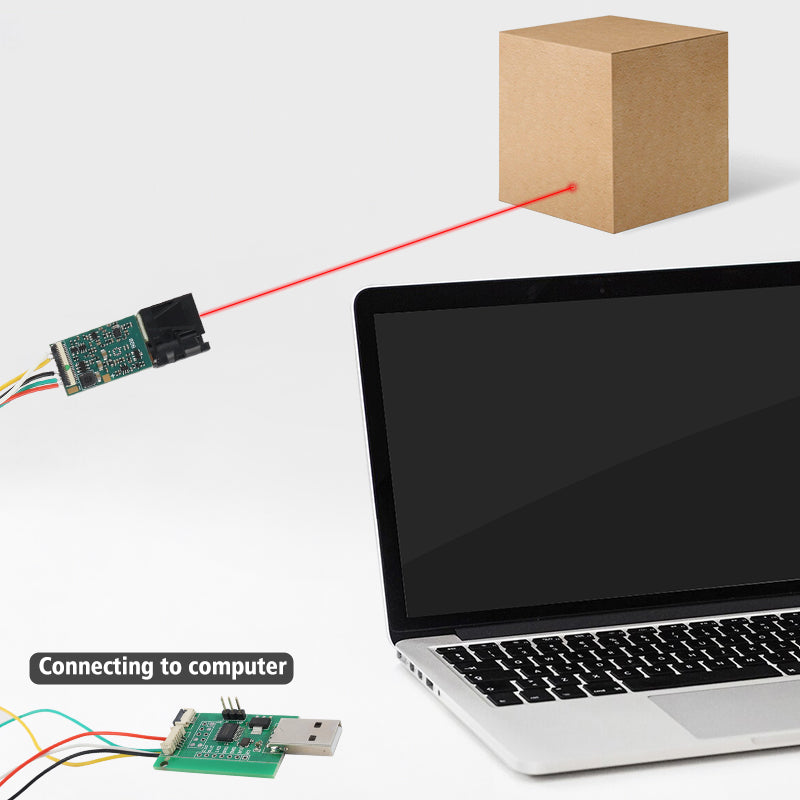

Der mitgelieferte USB-UART Adapter erleichtert die Verbindung mit einem Computer für Entwicklung, Test und Konfiguration.

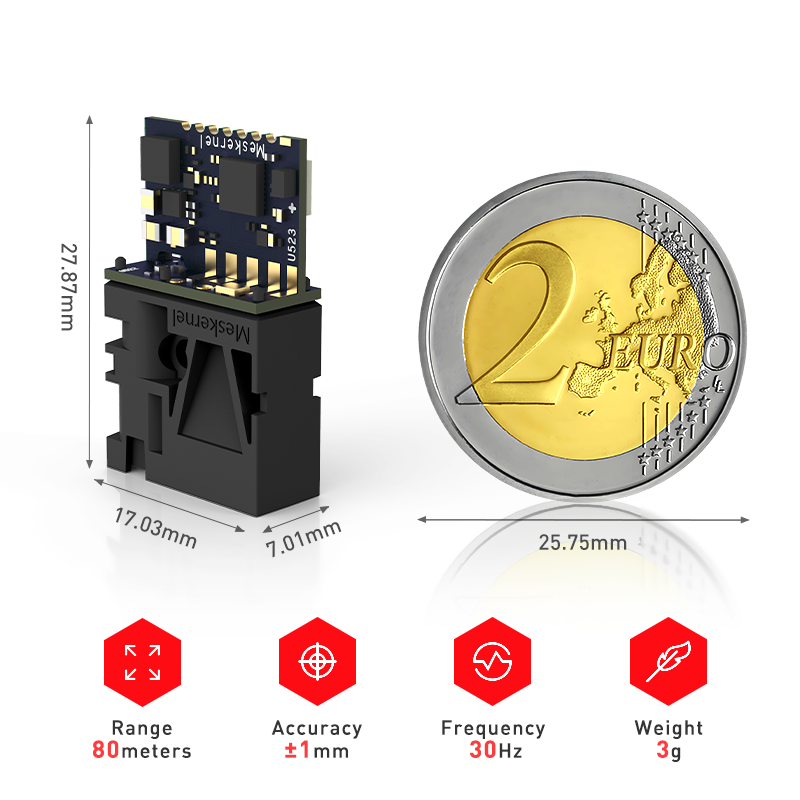

📐 Kompakte Bauform
| Eigenschaft |
Wert |
| Länge |
ca. 27,87 mm |
| Breite |
ca. 17,03 mm |
| Höhe |
ca. 7,01 mm |
| Gewicht |
ca. 3 g |
Die sehr kompakte Bauform macht das Modul besonders interessant für mobile Geräte, Roboter und kundenspezifische Messsysteme mit begrenztem Bauraum.
🎯 Einsatzbereiche
- Laser-Entfernungsmessung
- Robotik
- Hinderniserkennung
- Positionierung
- Automatisierung
- Abstandskontrolle
- Maschinenbau
- Füllstandsmessung
- Smart Devices
- IoT-Systeme
- ESP32-Projekte
- Arduino-Projekte
- Embedded-Systeme
- Messgeräte
- Prototypenentwicklung
- Industrielle Sensorik
🚀 Vorteile
✔ Bis zu 40 m Messbereich
✔ Hohe Genauigkeit von ±1 mm
✔ UART-Kommunikation
✔ Sehr kompakte Bauform
✔ Nur ca. 3 g Gewicht
✔ Niedrige Betriebsspannung
✔ Einfache Integration in Mikrocontroller-Projekte
✔ USB-UART Adapter bereits enthalten
⚠️ Laser-Sicherheit
Das Modul verwendet einen Laser der Klasse 2 mit einer Wellenlänge von ca. 620–690 nm und einer Ausgangsleistung von weniger als 1 mW.
- Nicht absichtlich in den Laserstrahl blicken.
- Laser nicht auf die Augen von Personen oder Tieren richten.
- Nicht mit optischen Instrumenten direkt in den Strahl schauen.
- Nur bestimmungsgemäß verwenden.
- Bei Integration in ein eigenes Endprodukt sind die jeweils geltenden Anforderungen an Laserprodukte zu beachten.
📦 Lieferumfang
- 1 × LDL-T 40 m Laser Distance Sensor
- 1 × USB-UART Adapter
