Beschreibung
Der LDL 40m Mini Laser Distance Sensor ist ein besonders kompakter Laser-Entfernungssensor für präzise Abstandsmessungen von 0,03 bis 40 Metern.
Das Modul arbeitet nach dem Phasenmessverfahren und erreicht eine Genauigkeit von bis zu ±3 mm bei einer Messfrequenz von bis zu 20 Hz. Damit eignet es sich sowohl für statische Entfernungsmessungen als auch für Anwendungen, bei denen Messwerte regelmäßig und schnell erfasst werden müssen.
Dank der digitalen TTL/UART-Schnittstelle lässt sich der Sensor in eigene Mikrocontroller-, Robotik- und Automatisierungsprojekte integrieren. Typische Plattformen sind beispielsweise ESP32, Arduino, STM32 und andere Embedded-Systeme.
Im Lieferumfang befindet sich zusätzlich ein TTL USB-UART Adapter, wodurch der Sensor auch mit einem PC verbunden und getestet werden kann.
⭐ Highlights
- Messbereich: 0,03–40 m
- Genauigkeit: ±3 mm
- Messfrequenz: bis 20 Hz
- Messzeit: ca. 0,3–4 Sekunden
- Digitaler TTL / UART Ausgang
- Betriebsspannung: DC 2,0–3,3 V
- Laser-Wellenlänge: 620–690 nm
- Phasenbasierte Entfernungsmessung

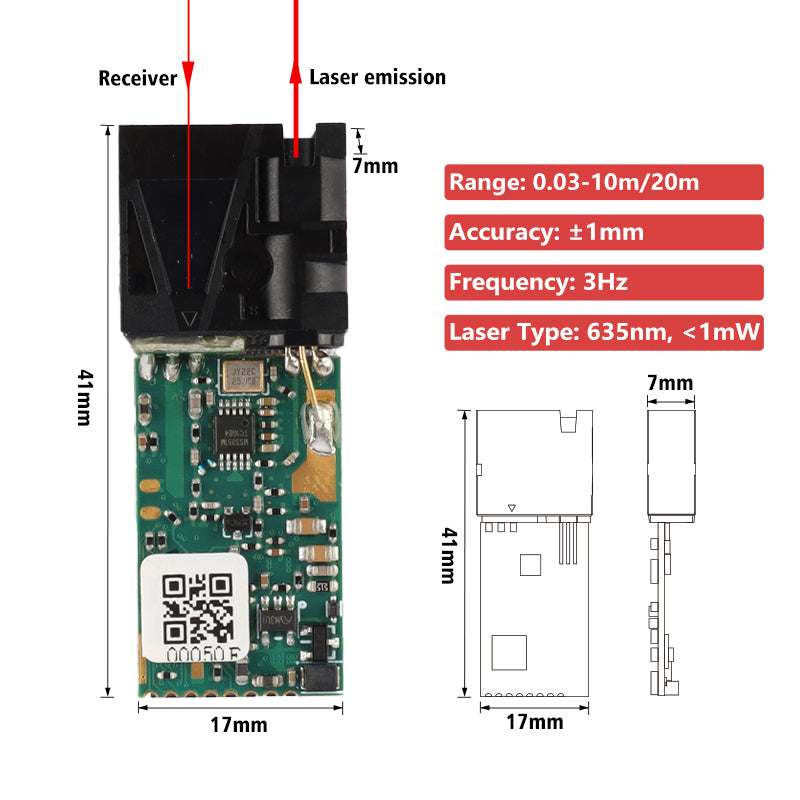

- Extrem kompakte und leichte Bauform
- Gewicht nur ca. 4 g
- Für Robotik, Industrie und Automatisierung
- USB-UART Adapter inklusive
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Mini Laser Entfernungssensor |
| Serie |
LDL |
| Modell / MPN |
LDL-40 X240507 |
| Herstellerangabe |
Meskernel |
| Messprinzip |
Phasen-Distanzmessung |
| Messbereich |
0,03–40 m |
| Genauigkeit |
±3 mm |
| Messfrequenz |
bis 20 Hz |
| Messzeit |
ca. 0,3–4 s
|
| Dateninterface |
TTL / UART |
| Weitere herstellerseitige Interface-Option |
USB |
| Betriebsspannung |
DC 2,0–3,3 V |
| Laser-Wellenlänge |
620–690 nm |
| Gewicht |
ca. 4 g
|
| Betriebstemperatur |
0 bis +40 °C |
| Lagertemperatur |
-25 bis +60 °C |
| Montage |
Integration / manuelle Montage |
📏 0,03–40 m Messbereich
Der LDL-Sensor deckt einen großen Messbereich von:
30 mm bis 40.000 mm
ab.
Damit kann ein einzelnes kompaktes Sensormodul sowohl für kurze Abstände als auch für Messungen über mehrere Meter eingesetzt werden.
Die tatsächliche maximale Reichweite kann von den Messbedingungen beeinflusst werden. Dazu gehören insbesondere:
- Reflexionsvermögen des Zielobjekts
- Farbe und Oberfläche
- Umgebungslicht
- Einfallswinkel
- Umgebungstemperatur
- Messmodus
⚡ Bis zu 20 Hz Messfrequenz
Mit einer Messfrequenz von bis zu 20 Hz kann der Sensor bis zu 20 Messzyklen pro Sekunde unterstützen.
Dies ist besonders interessant für Anwendungen wie:
- Bewegungsüberwachung
- Robotik
- Positionserfassung
- Abstandskontrolle
- Automatisierung
- kontinuierliche Datenerfassung
Die erreichbare Messrate kann abhängig vom verwendeten Betriebs- und Messmodus variieren.
🔌 TTL / UART Kommunikation
Der Sensor verfügt über eine digitale Schnittstelle und lässt sich dadurch direkt in Embedded-Systeme integrieren.
Typische Controller und Systeme:
- ESP32
- ESP32-S3
- Arduino
- STM32
- Mikrocontroller
- Embedded Controller
- Einplatinencomputer über geeignete UART-Schnittstellen
- PC über USB-UART
Wichtig
Der Sensor arbeitet mit einer Versorgungsspannung von nur DC 2,0–3,3 V. Bei der Integration muss daher auf kompatible Versorgungs- und Logikpegel geachtet werden.

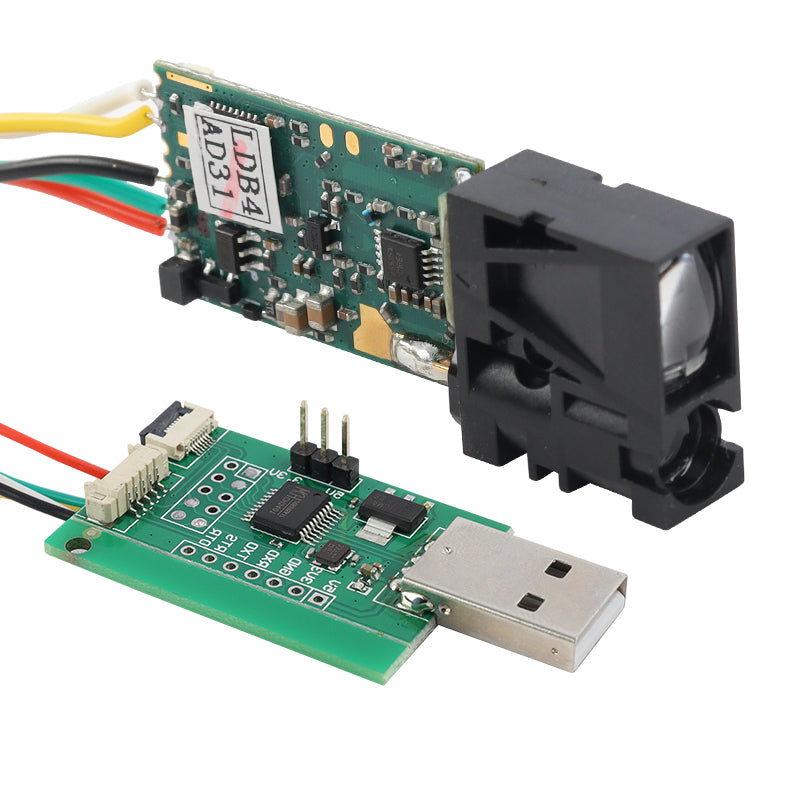

💻 USB-UART Adapter inklusive
Im Lieferumfang befindet sich ein TTL USB-UART Adapter.
Damit eignet sich das Set nicht nur für die Integration in ein eigenes Gerät, sondern auch für Entwicklung, Test und Kommunikation mit einem Computer.
Sensor → TTL/UART → USB-UART Adapter → PC
🏭 Einsatzbereiche
Der LDL 40m Sensor eignet sich unter anderem für:
- Robotik
- Entfernungsmessung
- Abstandssensorik
- Positionierung
- Industrieautomation
- Maschinenbau
- Parksysteme
- Hinderniserkennung
- Füllstandsüberwachung
- Gebäude- und Vermessungsprojekte
- ESP32-Projekte
- Arduino-Projekte
- Embedded-Systeme
- IoT-Geräte
- Prototypenentwicklung
- Industrielle Messsysteme
🚀 Vorteile
✔ Großer 0,03–40 m Messbereich
✔ Genauigkeit bis ±3 mm
✔ Messfrequenz bis 20 Hz
✔ TTL/UART-Schnittstelle
✔ Sehr kompakte Bauform
✔ Nur ca. 4 g
✔ Niedrige Betriebsspannung
✔ Für Mikrocontroller geeignet
✔ USB-UART Adapter bereits enthalten
⚠️ Hinweise zur Messgenauigkeit
Die angegebene Genauigkeit von ±3 mm bezieht sich auf die Herstellerangabe. Unter ungünstigen Bedingungen kann die Messabweichung größer ausfallen.
Sehr dunkle, transparente, stark reflektierende oder schräg stehende Oberflächen sowie intensives Umgebungslicht können die Reichweite und Messqualität beeinflussen.
⚠️ Laser-Sicherheit
Der Laser arbeitet laut Spezifikation im Wellenlängenbereich von 620–690 nm.
- Nicht direkt in den Laserstrahl blicken.
- Nicht auf die Augen von Personen oder Tieren richten.
- Laserstrahl nicht unnötig auf reflektierende Oberflächen richten.
- Bei Integration in ein Endprodukt sind die geltenden Vorschriften für Laserprodukte zu beachten.
📦 Lieferumfang
- 1 × LDL 40 m Mini Laser Distance Sensor
- 1 × TTL USB-UART Adapter
