Description
Dieses SSR Solid State Relais (AC Schalter) ermöglicht die sichere Steuerung von Wechselstrom-Geräten (bis 400V/600V) über Mikrocontroller wie Arduino, ESP32 oder Raspberry Pi.
Dank integriertem Optokoppler (MOC3042) ist dein Steuerkreis zuverlässig von Hochspannung getrennt. Der verbaute Thyristor (BTA16-600B) sorgt für stabile Leistung auch bei anspruchsvollen Anwendungen.
Ideal für Smart Home, Automatisierung, DIY-Projekte und industrielle Steuerungen.
⚙️ Technische Daten

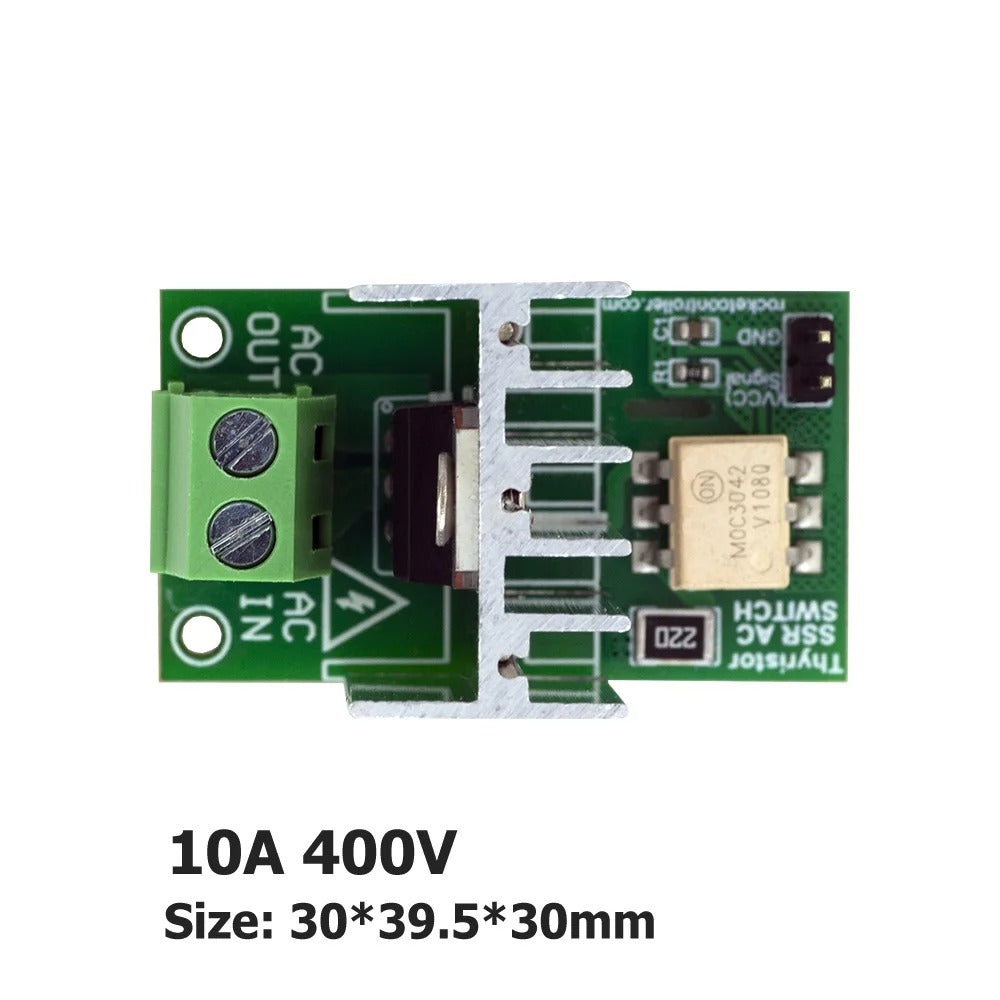

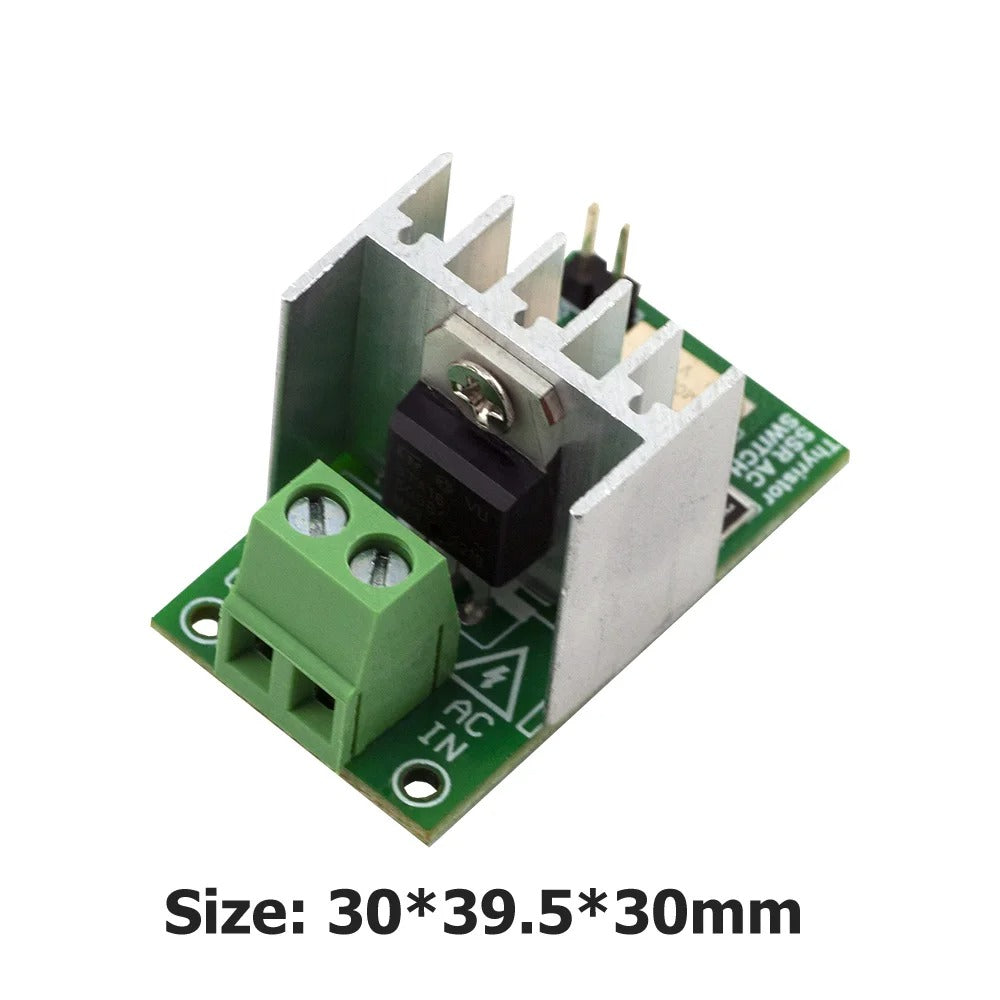

🔹 10A Version (mit Kühlkörper)
- Lastspannung: AC bis 400V
- Dauerstrom: 10A (Peak: 16A)
- Steuerspannung: 3,3V / 5V
- Signal-Level: DC 1,2–24V (10mA)
- Thyristor: BTA16-600B
- Optokoppler: MOC3042
- PCB Größe: 22 × 46 mm
🔹 16A Version (Embedded)
- Lastspannung: AC bis 600V
- Dauerstrom: 16A
- Steuerspannung: 3,3V / 5V
- Signal-Level: DC 3,3V / 5V (10mA)
- Thyristor: BTA16-600B
- Optokoppler: MOC3042
- PCB Größe: 27 × 34 mm
🚀 Vorteile
- Sichere Trennung durch Optokoppler
- Steuerung von Hochspannung mit Low-Power Signalen
- Kompatibel mit Arduino, ESP, Raspberry Pi
- Geräuschloses Schalten (kein mechanisches Relais)
- Hohe Lebensdauer ohne Verschleiß
🎯 Einsatzbereiche
- Smart Home Automatisierung
- Lichtsteuerung (AC Lampen)
- Haushaltsgeräte steuern
- Industrie & Maschinensteuerung
- DIY Elektronikprojekte
🔌 Hinweise
- Kühlung empfohlen bei Dauerlast (insbesondere 10A Version)
- Nur für AC (Wechselstrom) geeignet
- Fachgerechte Installation erforderlich (Hochspannung!)
📦 Lieferumfang
- 1 × SSR Solid State Relais Modul (Variante wählbar: 10A oder 16A)
