PLC/SPS-Modul

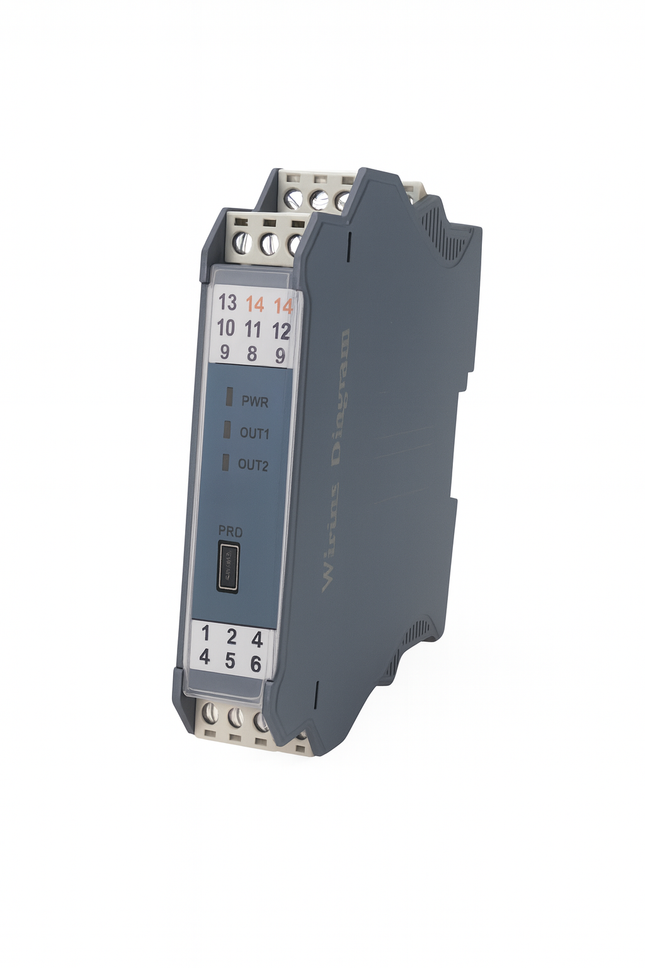

Signalwandler HDH-21 – 2 Eingang / 2 Ausgang Der Signalwandler HDH-21 dient zur galvanischen Trennung, Umwandlung und Übertragung von Gleichspannungssignalen in standardisierte Strom- oder Spannungssignale. Typische Anwendungen sind die Anbindung von Sensoren und Messgeräten an SPS, DCS-Systeme oder Anzeigegeräte. Mit einer Versorgung von 24VDC, hoher Genauigkeit (0,1% F.S.), schneller Reaktionszeit (≤10ms) und robuster Isolierung (2500VAC) ist der Wandler optimal für industrielle Automatisierung geeignet. Dank DIN-Schienenmontage ist die Installation schnell und platzsparend. Vorteile auf einen Blick Isoliert & wandelt analoge Signale zuverlässig Flexibel einsetzbar: unterstützt verschiedene Eingangs- und Ausgangssignale Hohe Genauigkeit: 0,1 % F.S. Sehr niedriger Temperaturdrift: 0,005% F.S./°C Schnelle Reaktion: ≤10ms Robuste Industriequalität: galvanische Trennung, 2500VAC Isolation Einfache Montage: für DIN-Schiene   Technische Spezifikationen Kategorie Details Modell HDH-21 Eingangssignale 0–10V oder  4–20mA ; kundenspezifisch Eingangswiderstand ≥300 kΩ Ausgangssignale 4–20mA oder  0–10V ; kundenspezifisch Ausgangslast (Strom) RL ≤ 500 Ω Ausgangslast (Spannung) RL ≥ 10 kΩ Versorgungsspannung 24VDC / 12VDC Stromverbrauch ≤30 mA (bei 24VDC, 1in/1out, 20mA) Genauigkeit 0,1 % F.S. Temperaturdrift 0,005 % F.S./°C (-20°C bis +55°C) Reaktionszeit ≤10 ms (0–90%) Isolation 2500VAC/1min (Eingang, Ausgang, Versorgung) Isolationswiderstand ≥100 MΩ Betriebstemperatur -20°C bis +55°C Normen EMC: GB/T 18268 (IEC61326-1) Montage DIN-Schiene Anwendungsbereiche PLC, DCS, Anzeigegeräte, Industrieautomation, Prozesssteuerung Abmessung:   1 IN 1 OUT  (103mm x 25mm x 45 mm),   2 IN 2 OUT  (110mm x 117mm x 22 mm) Lieferumfang 1 × Signalwandler HDH-21

Lis Plus Moins

Dieses Spannung-zu-Strom Konverter Modul wandelt analoge 0–5V, 0–10V oder 0–24V Spannungssignale zuverlässig in ein 4–20mA Stromsignal um – den Standard in der Industrieautomation. Ideal zur Integration von Sensoren, Mikrocontrollern oder analogen Spannungsquellen in SPS/PLC Systeme, bei denen ein stabiles Stromsignal benötigt wird. ✔ 0–10V → 4–20mA✔ SPS & PLC kompatibel✔ Einstellbar (Null & Span)✔ Industrie Standard Dank einstellbarer Null- und Spannweiten-Kalibrierung lässt sich das Modul präzise an verschiedene Anwendungen anpassen. ⚙️ Technische Daten Versorgungsspannung: DC 7V – 30V (empfohlen: 12V–24V) Eingangssignal: 0–5V 0–10V 0–24V Ausgangssignal: 4–20mA Einstellung: Nullpunkt einstellbar Spannweite einstellbar Modulgröße: ca. 55 × 25 mm Isolation: galvanische Isolation (nicht optokopplerbasiert) 🚀 Vorteile Wandelt Spannung in 4–20mA (Industrie-Standard) Kompatibel mit SPS, PLC und Industrieanlagen Einstellbare Kennlinie für präzise Anpassung Stabile Signalübertragung auch über längere Strecken Kompakte Bauform für einfache Integration 🎯 Einsatzbereiche SPS & PLC Steuerungssysteme Industrieautomation Sensorintegration (Druck, Temperatur, Füllstand) Maschinenbau & Prozesssteuerung IoT & Datenerfassung 🔌 Hinweise Versorgungsspannung muss höher sein als das Eingangssignal Kalibrierung über Potentiometer erforderlich Nicht-optokoppler Isolation vorhanden Für präzise Anwendungen sorgfältig einstellen 📦 Lieferumfang 1 × Spannung zu 4–20mA Signal Konverter Modul

Lis Plus Moins

Dieses Signal Konverter Modul wandelt zuverlässig ein 4–20mA Stromsignal in ein 0–10V Spannungssignal um – ideal für die Verbindung zwischen Industriesensoren und SPS/PLC Steuerungen. Zusätzlich kann das Modul flexibel angepasst werden: Über integrierte Potentiometer lassen sich Eingangsbereich und Ausgangsspannung kalibrieren, wodurch es sich optimal an unterschiedliche Anwendungen anpassen lässt. ✔ 4–20mA → 0–10V✔ SPS & PLC kompatibel✔ Einstellbar & präzise✔ Industrie Standard Perfekt geeignet für Automatisierung, Messtechnik, Industrieanlagen und Steuerungssysteme. ⚙️ Technische Daten Versorgungsspannung: DC 7V – 30V Eingangssignal: 4 – 20mA (Standard) Ausgangssignal: 0 – 10V DC (Standard) Präzision: ca. 1mA Arbeitstemperatur: -10 °C bis +60 °C Luftfeuchtigkeit: 10% – 90% RH Modulgröße: 40 × 25 × 16 mm 🚀 Vorteile Wandelt 4–20mA in 0–10V (Industrie-Standard) Einstellbare Kalibrierung über Potentiometer Hohe Kompatibilität mit SPS & PLC Stabile Signalumwandlung Kompakte Bauweise für einfache Integration Ideal für industrielle Anwendungen 🎯 Einsatzbereiche SPS & PLC Steuerungen Industrieautomation Sensorintegration (Druck, Temperatur, Füllstand) Maschinenbau & Prozesssteuerung IoT & Datenerfassung 🔌 Hinweise Eingang und Ausgang korrekt kalibrieren Saubere Spannungsversorgung für stabile Ergebnisse Für industrielle Anwendungen geeignet 📦 Lieferumfang 1 × 4–20mA zu 0–10V Signal Konverter Modul

Lis Plus Moins

Der Signalwandler HDH-21-26 dient zur galvanischen Trennung, Verstärkung und Umwandlung von analogen Gleichspannungssignalen. Er konvertiert ein 0–5V Eingangssignal (z. B. von Arduino, Mikrocontroller oder Sensoren) in ein standardisiertes 0–10V Ausgangssignal – ideal für PLC / SPS / DCS Systeme. Mit 2500 VAC Isolation, hoher Genauigkeit (0,1 % F.S.) und schneller Reaktionszeit (≤10 ms) eignet sich das Modul perfekt für industrielle Automatisierungsumgebungen. Die Montage erfolgt platzsparend auf DIN-Schiene (Hutschiene). ⭐ Vorteile auf einen Blick ✔ Wandelt 0–5V zuverlässig in 0–10V✔ Galvanische Trennung zwischen Ein- und Ausgang✔ Hohe Genauigkeit: 0,1 % Full Scale✔ Sehr geringe Temperaturdrift✔ Schnelle Signalverarbeitung (≤10 ms)✔ 2500 VAC Isolationsschutz✔ DIN-Schienenmontage✔ Ideal für Arduino & Mikrocontroller-Anwendungen ⚙️ Technische Spezifikationen Kategorie Details Modell HDH-21-26   1 Kanal oder HDGPA-556 Dual Kanal  Eingang 0–5 V DC Eingangswiderstand ≥ 300 kΩ Ausgang 0–10 V DC Ausgangslast (Spannung) RL ≥ 10 kΩ Ausgangslast (Strom) RL ≤ 500 Ω Versorgungsspannung 24 VDC (optional 12 VDC) Stromverbrauch ≤ 30 mA Genauigkeit 0,1 % F.S. Temperaturdrift 0,005 % F.S./°C Reaktionszeit ≤ 10 ms (0–90 %) Isolation 2500 VAC / 1 Minute Isolationswiderstand ≥ 100 MΩ Betriebstemperatur -20 °C bis +55 °C EMV-Norm IEC 61326-1 Montage DIN-Schiene Abmessung (1 IN / 1 OUT) 103 × 25 × 45 mm 🧠 Typische Anwendungen PLC / SPS Anbindung DCS-Systeme Prozesssteuerung Industrieautomation Sensor-Integration Arduino / Mikrocontroller Signalverstärkung Mess- & Anzeigegeräte 🔌 Funktionsprinzip Das Modul isoliert Eingang, Ausgang und Versorgung vollständig voneinander.Dadurch werden: Masseschleifen vermieden Störungen reduziert SPS-Eingänge geschützt Signalstabilität erhöht 📦 Lieferumfang 1 × Signalwandler HDH-21-26  oder HDGPA-556 Dual Kanal (0–5V → 0–10V, DIN-Rail, galvanisch getrennt) 🔎 Kurzbeschreibung ✔ 0–5V auf 0–10V✔ Galvanische Trennung✔ 24V Versorgung✔ DIN-Schiene✔ Industriequalität

Lis Plus Moins

Produktbeschreibung Das SM53xS Stand-Alone Modul ist ein kompaktes und zuverlässiges Kommunikations- und I/O-Modul, das speziell für den Einsatz in industriellen Automatisierungssystemen entwickelt wurde. Es unterstützt sowohl Modbus-TCP/IP als auch S7-TCP/IP und kann als eigenständiges Slave-Gerät in Steuerungsnetzwerke eingebunden werden. Mit 2 RJ45-Schnittstellen (100 Mbit/s), robustem Gehäuse (IP20) und einer Versorgungsspannung von 24 VDC bietet das Modul maximale Zuverlässigkeit in rauen Industrieumgebungen. Dank kurzer Reaktionszeit von nur 500 µs eignet es sich für schnelle und präzise Signalverarbeitung. Die analogen Ein- und Ausgänge unterstützen Spannungs- und Stromsignale (z. B. ±10V, 0–10V, 4–20mA), wodurch das Modul flexibel in verschiedensten Anwendungen eingesetzt werden kann. Vorteile auf einen Blick Einsetzbar als Modbus-TCP/IP oder S7-TCP/IP Slave 2 RJ45 Ports für flexible Netzwerk-Topologien 500 µs IO-Reaktionszeit für schnelle Prozesse Unterstützung von Spannungs- und Stromsignalen Einfache IP-Adressierung per DIP-Schalter oder Weboberfläche Galvanische Isolation für stabile und sichere Datenübertragung DIN-Schienenmontage-fähig für einfachen Schaltschrank-Einbau Typische Anwendungen Industrieautomation & SPS-Systeme Maschinen- und Anlagenbau Prozessdatenerfassung und -steuerung SCADA-Systeme Monitoring und Datenlogging Technische Spezifikationen Kategorie Details Modell SM53xS Modbus-TCP Slave Modul Betriebsspannung 24 VDC (18–28 VDC) Stromaufnahme Modellabhängig, siehe Handbuch Schutzfunktionen Verpolungsschutz, Überspannungsschutz, Surge-Absorption Kommunikationsschnittstellen 2 × RJ45, 100 Mbit/s Anschlüsse (Power) PCB-Steckverbinder, Schraubklemmen Anschlüsse (Signale) PCB-Steckverbinder, Push-In-Klemmen Anzeige-LEDs Power (grün), NET (grün), SF (rot), IO-Signal (grün) Protokolle Modbus-TCP/IP, S7-TCP/IP Gerätekategorie Stand-alone Slave Modul IO-Reaktionszeit min. 500 µs IO-Signale Spannung: 0–10V, 0–5V, ±10V, ±5V; Strom: 0–20mA, 4–20mA Datenworte Unipolar: 0–32000; Bipolar: -32000~32000 Erweiterbarkeit Nicht unterstützt Kabellänge (geschirmt) bis 100 m IP-Einstellungen DIP-Schalter oder Weboberfläche Max. Stationen pro Segment bis 255 (abhängig vom Master) Betriebstemperatur -20 bis +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhe über NN max. 2000 m (80 kPa) Schutzklasse IP20 Abmessungen (L×B×H) 27 × 114 × 94 mm Montage DIN-Schiene (35 mm)      Lieferumfang 1 × SM53xS Stand-Alone Analog Input Modul 1 × Kurzanleitung

Lis Plus Moins

Temperatur-Signalwandler HDTW-Serie Der Signalwandler der HDTW-Serie isoliert, wandelt und verteilt Thermoelement- (TC) und Widerstandsthermometer-Signale (RTD) in standardisierte Strom- oder Spannungssignale. Zusätzlich ist auch ein 1:1-Ausgang (direkte Weiterleitung) möglich. Dank dreifacher galvanischer Trennung zwischen Eingang, Ausgang und Versorgungsspannung bietet das Gerät höchste Stabilität, Störsicherheit und Zuverlässigkeit für den Einsatz in industriellen Automatisierungsumgebungen. Die Wandler sind mit intelligenter Online-Selbstdiagnose ausgestattet, arbeiten mit niedrigem Energieverbrauch, schneller Reaktion und hervorragenden Temperatureigenschaften. Sie eignen sich ideal zur Integration in DCS, SPS/PLC, SCADA und Messgeräte. Vorteile auf einen Blick Unterstützt Thermoelemente (K, J, T, B, S, R, N, E, WRe u.a.) Unterstützt RTDs (Pt100, Pt1000, Cu50, Cu100, BA1, BA2 u.a.) Galvanische Isolation zwischen Eingang, Ausgang und Stromversorgung Selbstdiagnose für stabile und sichere Signalübertragung Hohe Genauigkeit: ±0,1% F.S. Sehr geringer Temperaturdrift: ≤40 ppm/°C Schnelle Reaktion: ≤500 ms Flexibel: Strom- und Spannungsausgänge oder 1:1-Ausgang (TC/RTD) Für DIN-Schiene geeignet Industriequalität nach IEC61326-1 (EMV) Technische Spezifikationen Kategorie Details Modellreihe HDTW Genauigkeit ±0,1 % F.S. (bei 25°C ± 2°C) Reaktionszeit ≤500 ms Temperaturdrift ≤40 ppm/°C Ausgangsripple <5 mV Eingangssignale (TC) K, E, S, B, J, T, R, N, WRe3/25, WRe5/26 u.a. Eingangssignale (RTD) Pt100, Pt1000, Cu50, Cu100, BA1, BA2 u.a. Ausgangssignale 4-20mA; 0-20mA; 0-5V; 0-10V; 1:1 Thermoelement; 1:1 RTD Lastwiderstand Stromausgang ≤600 Ω (bei 4-20mA); ≤1 kΩ (bei ±10mA) Lastwiderstand Spannungsausg. ≥1 MΩ (0-5V); ≥2 MΩ (0-10V) Versorgungsspannung DC 18–32V   Leistungsaufnahme DC 24V: 0,7W (1in1out) / 1,3W (2in2out)   Isolation ≥2500 VAC, 1 min, 1 mA Isolationswiderstand ≥100 MΩ Kanalkonfigurationen 1in/1out, 1in/2out, 2in/2out Betriebstemperatur -20°C bis +60°C Schutzklasse IP20 (für Schaltschrankmontage) Abmessung:   110mm x 117mm x 17 mm   Lieferumfang: 1 x Temperatur-Signalwandler HDTW (nach Auswahl)

Lis Plus Moins

✔ 0–10V → 3.3V✔ Galvanische Trennung✔ DIN-Schiene✔ Industriequalität ✔ Ausgang = 0–3.3V (für MCU/ESP32 optimiert) Der HDH-21 Spannungs-Transmitter ist ein präziser Signalwandler mit galvanischer Trennung, der 0–10V Eingangssignale sicher in 0–3.3V Ausgangssignale umsetzt. Ideal für die Anpassung industrieller Signale an Mikrocontroller, SPS (PLC), DCS-Systeme oder Embedded-Anwendungen.Durch die hochwertige Isolation (2500VAC) schützt das Modul zuverlässig vor Störungen, Masseschleifen und Überspannungen. Erhältlich in zwei Varianten:👉 1 Eingang / 1 Ausgang👉 2 Eingänge / 2 Ausgänge 📊 Varianten Variante Beschreibung 1 IN / 1 OUT Einzelkanal Signalwandler 2 IN / 2 OUT Zweikanal Version 📊 Technische Daten Eigenschaft Wert Modell HDH-21 Eingangssignal 0 – 10V DC Ausgangssignal 0 – 3.3V DC Versorgung 12V / 24V DC Eingangswiderstand ≥ 300 kΩ Ausgangslast (Spannung) ≥ 10 kΩ Ausgangslast (Strom) ≤ 500 Ω Stromverbrauch ≤ 30 mA Genauigkeit 0.1 % F.S. Reaktionszeit ≤ 10 ms Temperaturdrift 0.005 % F.S./°C Isolation 2500 VAC / 1 min Isolationswiderstand ≥ 100 MΩ Betriebstemperatur -20°C bis +55°C Montage DIN-Schiene 📐 Abmessungen Variante Größe 1 IN / 1 OUT 103 × 25 × 45 mm 2 IN / 2 OUT 110 × 117 × 22 mm ⚙️ Funktionen Galvanische Trennung zwischen Ein- und Ausgang Präzise Spannungsumwandlung 0–10V → 0–3.3V Schutz vor Störungen & Überspannung Schnelle Signalverarbeitung DIN-Schienenmontage 🚀 Vorteile Ideal für Mikrocontroller (3.3V Systeme) Industrietaugliche Isolation (2500VAC) Hohe Genauigkeit (0.1%) Stabile und rauscharme Signalübertragung Einfache Integration in Steuerungssysteme 🎯 Einsatzbereiche PLC / SPS Systeme Industrieautomation Prozesssteuerung Sensor-Signalumwandlung IoT & Embedded Systeme ⚠️ Wichtige Hinweise Nur für DC Signale (0–10V) geeignet Ausgang ist max. 3.3V (nicht für 5V Systeme ohne Anpassung) Versorgungsspannung korrekt anschließen (12V / 24V) 📦 Lieferumfang 1 × HDH-21 Spannungswandler

Lis Plus Moins

Stand alone  EtherCAT Incremental Encoder Interface Modul Brand: OreluxTEC Das OreluxTEC EtherCAT Modul ist ein industrielles Inkremental-Encoder-Interface für Hochgeschwindigkeits-Zähleingänge über den EtherCAT-Bus. Es verfügt über 2 RJ45-Ports, eine 24VDC-Versorgung und eine 8-Bit Drehschalter-Adresse für die Station-ID. Unterstützt werden bis zu 4 Gruppen A/B/C-Zähleingänge (differentiell 5V, max. 4 MHz), 2 Encoder-Versorgungsausgänge (5V) sowie 4 NPN-Schaltausgänge. 🧠 EtherCAT Bus – Hochgeschwindigkeits-Kommunikation ⚡ 4-kanaliger Inkrementalzähler bis 4 MHz 🔌 2× RJ45 Ports, Daisy-Chain-fähig 🛡️ IP20 Schutzklasse, Hutschienenmontage DN35 🔧 8-Bit Dial Switch für Station-ID 🔋 2x 5V Encoder Power Supply + 4x NPN Output 📊 Technische Daten Modell OreluxTEC EtherCAT Incremental Encoder Interface Bus-System EtherCAT (2× RJ45 Ports) Versorgungsspannung 24 VDC (Nennspannung) Adressierung 8-Bit Drehcodierschalter (Station-ID) Zählereingänge 4 Gruppen A/B/C Eingänge, Differentiell 5V, max. 4 MHz Encoder-Versorgung 2 × 5V Ausgänge (Encoder Power) Ausgänge 4 × NPN Schaltausgänge (Threshold Type) Zählmodus 1️⃣ A zählt, B bestimmt Richtung · 2️⃣ A/B Phasen-Quadratur (90°-Vorlauf zählt +, Nachlauf zählt −) Erweiterbarkeit Keine internen Erweiterungsmodule unterstützt Systemdiagnose Power, Bus und Kanalstatus mit Diagnose-LEDs Isolation Kanal ↔ Bus & Kanal ↔ Kanal isoliert Schutzart IP20 Montageart DIN-Schiene (DN35) Betriebstemperatur -20 … +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhenbereich Bis 2000 m (80 kPa) Abmessungen (L×B×H) 27 × 114 × 96 mm 🧩 Produktmerkmale ⚙️ EtherCAT-Busmodul mit 4 Hochgeschwindigkeitszählern (4 MHz) 🧭 Präzise A/B/C-Encoder-Eingänge mit Richtungslogik 🛡️ Galvanisch isolierte Kanäle & Systemdiagnose integriert 🔋 2x 5V Encoder-Stromversorgung & 4x NPN-Ausgänge 📦 Robuste IP20-Ausführung für Hutschiene DN35 📦 Lieferumfang 1 × OreluxTEC EtherCAT Encoder Interface Modul Steckbare Anschlussklemmen Kurzanleitung / Dokumentation (digital) Hinweis: Keine internen Erweiterungsmodule unterstützt. Nur für industrielle SPS-Umgebungen mit EtherCAT-Bus geeignet.

Lis Plus Moins

OreluxTEC SM535S – Standalone Profinet RT Analog I/O Modul Brand: OreluxTEC Das SM535S ist ein eigenständiges Profinet-RT Analog-I/O-Modul mit 2× RJ45, 24 VDC Versorgung und 4 analogen Eingängen sowie 4 analogen Ausgängen (jeweils 16-Bit). Eingänge unterstützen Spannung (±10 V, ±5 V, 0–10 V, 0–5 V) oder Strom (0–20 mA, 4–20 mA); Ausgänge unterstützen Spannung (±10 V) oder Strom (0–20 mA). IP20, DIN-Schiene (DN35), Drehcode-Reset auf Werkseinstellungen. 🟢 Profinet-RT Standalone-Slave, 2× RJ45 (100 Mbit/s) 🎚️ 4 AI + 4 AO, 16-Bit Genauigkeit 🛡️ Bus- & Power-Isolation, Verpol- & Überspannungsschutz 🔁 Spannungs- & Strom-Signale: ±10 V/±5 V/0–10 V/0–5 V, 0–20 mA/4–20 mA 🧰 DN35-Hutschienenmontage, IP20 📄 GSD-Dateien für schnelle Integration 📊 Technische Daten Modell SM535S (SM53xS Serie) Protokoll Profinet-RT (Standalone-Slave) Schnittstellen 2 × RJ45, 100 Mbit/s, max. Kabellänge 100 m (STP) Versorgung 24 VDC (18–28 VDC), Verpolschutz & Surge-Absorption Analoge Eingänge (AI) 4 Kanäle, 16-Bit; Spannung: ±10 V, ±5 V, 0–10 V, 0–5 V; Strom: 0–20 mA, 4–20 mA Analoge Ausgänge (AO) 4 Kanäle, 16-Bit; Spannung: ±10 V; Strom: 0–20 mA Digitalbereiche Bipolar: −32000…32000 oder −27648…27648 · Unipolar: 0…32000 oder 0…27648 IO-Reaktionszeit ab 2 ms Anzeige Power (grün), NET (grün), SF (rot), IO (grün) Adressierung Gerätename & IP automatisch oder manuell vom Master Teilnehmer je Segment bis 255 (abhängig vom Master) Erweiterbarkeit Keine internen Bus-Erweiterungen Montage / Schutz DN35-Hutschiene, IP20 Abmessungen 27 × 94 × 114 mm (L × B × H) Umgebung Temperatur −20…+60 °C · Feuchte 5–90 % (nicht kondensierend) · Höhe < 2000 m 🔧 Produktmerkmale 🔌 2× RJ45 (100 Mbit/s) – robuste Kommunikation 🎛️ 4 AI & 4 AO mit 16-Bit – präzise Mess-/Stellsignale 🛡️ Isolation & Schutz: Verpolung, Überspannung, Surge 🧭 Drehschalter zum Werksreset 📁 GSD-Dateien verfügbar für schnelle Inbetriebnahme 📦 Lieferumfang 1 × OreluxTEC SM535S Profinet RT Modul Steckbare Klemmen GSD/Handbuch (digitaler Download) Kompatibel mit gängigen SPS-Systemen; detaillierte Stromaufnahme je Modell siehe Handbuch.

Lis Plus Moins

SM52xS / SM523S Stand-Alone Modul Das SM52xS / SM523S Modul ist ein leistungsfähiges Slave-Gerät für Modbus-TCP/IP und S7-TCP/IP, das speziell für die Anforderungen industrieller Automatisierungssysteme entwickelt wurde. Mit 2 RJ45-Schnittstellen (100 Mbit/s), 24VDC Versorgung sowie Bus- und Spannungsisolation ist das Modul robust und zuverlässig für den Schaltschrankbetrieb geeignet. Es verfügt über digitale Ein- und Ausgänge (16DI / 16DO) und unterstützt flexible Einbindung über DIP-Schalter oder Weboberfläche. Dank seiner DIN-Schienenmontage (DN35), Schutzklasse IP20 und einfacher Konfiguration eignet es sich ideal für Maschinenbau, Prozesssteuerung und Industrie 4.0 Anwendungen. 🔹 Technische Daten Kategorie Details Modell SM52xS / SM523S Stand-Alone Modul Bestellnummern AU7 523S-1BL22-TCP (PNP DO), AU7 523S-1NL22-TCP (NPN DO) Protokolle Modbus-TCP/IP, S7-TCP/IP Netzwerk 2 × RJ45, 100 Mbit/s Versorgungsspannung 24VDC (18–28 VDC zulässig) Stromaufnahme Modellabhängig, siehe Handbuch Schutzfunktionen Verpolungsschutz, Überspannungsschutz, Surge-Absorption Digitale Eingänge (DI) 16×, NPN/PNP wählbar Digitale Ausgänge (DO) 16×, PNP- oder NPN-Ausführung (modellabhängig) IO-Reaktionszeit min. 2 ms Überstromschutz 1,5A, 5 ms Kabel (geschirmt) bis 500 m Kabel (ungeschirmt) Eingang bis 300 m, Ausgang bis 150 m Adressierung DIP-Schalter oder Weboberfläche Max. Stationen pro Segment 255 (abhängig vom Master) Anzeige-LEDs Power (grün), NET (grün), SF (rot), IO-Signal (grün) Betriebstemperatur -20 bis +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhe über NN bis 2000 m (80 kPa) Schutzklasse IP20 Abmessungen (L×B×H) 27 × 114 × 94 mm Montage DIN-Schiene (35 mm)   Lieferumfang: 1 x Stück

Lis Plus Moins

Description du produit : Module de contrôle PLC EC311-CPU2A310G1616D de LicOS Découvrez le puissant module de contrôle PLC EC311-CPU2A310G1616D, spécialement conçu pour les systèmes d'automatisation avec communication RS485. Nom du produit Module de contrôle PLC Modèle EC311-CPU2A310G1616D feu LicOS Lieu d'origine Condition 100% original Série Série EC300 Fonction du produit Terminer l'exécution du programme utilisateur et du contrôle logique. Application Applications PLC de petite et moyenne taille, telles que le contrôle de processus, l'acquisition de données de pointe, le contrôle logique, etc. Points essentiels 1. Prise en charge du langage de programmation IEC61131-3 (LD, FBD, IL, ST, SFC, CFC). 2. Le module CPU prend en charge une variété de bus de terrain industriels, tels que le bus CAN, le bus RS485, le bus Ethernet industriel, etc. 3. Le module CPU prend en charge une variété de protocoles de bus de terrain industriels : CANopen, Modbus TCP maître-esclave, Modbus RTU/ASCII maître-esclave, Profinet/IO maître-esclave, EtherNet/IP, EtherCAT, etc. 4. Peut communiquer avec l'ordinateur hôte via plusieurs protocoles réseau : prend en charge le protocole MQTT et le protocole OPC UA Server. 5. 16 m d'espace de stockage de programme, 32 m d'espace de stockage de données, 51 m de conservation des données hors tension et 32 ​​g d'espace de stockage extensible. 6. Vitesse d'instruction de 4 ns/instruction de base. 7. Le processeur prend en charge Webvisu (version Web HMI). 8. Les informations réseau peuvent être configurées via le Web. 9. Le bus de fond de panier standard est intégré localement et le corps prend en charge jusqu'à 16 modules d'E/S GL100 (16 * 32 = 512 points), et le temps de rafraîchissement de la tête et de la queue est inférieur à 5 ms. 10. 16 racks peuvent être étendus via le bus de terrain. Assistance conseil technique Oui Garantie 1 an Caractéristiques du produit 1. La vitesse Ethernet atteint 10 m/100 Mbps en auto-adaptation. 2. Un bus de fond de panier standard est intégré localement. Le boîtier prend en charge jusqu'à 16 modules d'E/S (16 x 32 = 512 points), et le temps de rafraîchissement de la tête et de la queue est inférieur à 5 ms. 3. Le corps intègre une entrée numérique à 16 canaux (type source/drain) et une sortie numérique à 16 canaux (type drain). 4. Capacité maximale du point IO : 4096 canaux numériques et 1024 canaux analogiques. 5. Le port réseau du commutateur peut être configuré comme Modbus TCP ou Profinet, EtherNet/IP selon la configuration. 6. Il peut indiquer le fonctionnement normal du programme, l'arrêt du programme, l'indication d'erreur système et l'indication d'état du bus via le panneau CPU. Port de communication ★3 protocoles RS485 indépendants : Modbus RTU/ASCII maître/esclave, protocole libre. ★Bus CAN unidirectionnel. ★Interface Ethernet 2 voies RJ45. Type de réseau ★1.Profinet ★2.Modbus TCP ★3.EtherNET/IP ★4.MQTT ★5.Serveur OPC UA ★6.EterCAT Modèle de produit EC310-CPU1A310G1616D EC311-CPU2A310G1616D EC312-CPU3A310G1616D Fréquence principale du processeur Mémoire Utilisé dans les programmes 16 mois 16 mois 16 mois 16 mois Pour les données 32 M + 1 M de réserve de puissance 32 m + 51 m de réserve de puissance 32 M + 1 M de réserve de puissance Mémoire extensible 32 Go, carte SD enfichable 32 Go, carte SD enfichable 32 Go, carte SD enfichable Mode de stockage Stockage permanent Nand Flash, aucune batterie de secours requise. Mode de programmation Langage de programmation IEC61131-3 (LD/FBD/IL/ST/SFC/CFC) Mode d'exécution du programme Compiler et exécuter Vitesse de traitement des instructions 4 ns/Instruction de base 4 ns/Instruction de base 4 ns/Instruction de base Capacité maximale du point d'E/S Site d'E/S distant 64 64 64 Nombre de modules d'E/S 1024 1024 1024 Module de corps de processeur avec entrée E/S intégrée Nombre de canaux 16 16 16 Type de contact Entrée source/drain avec fonction d'interruption d'entrée à grande vitesse Entrée source/drain avec fonction d'interruption d'entrée à grande vitesse Entrée source/drain avec fonction d'interruption d'entrée à grande vitesse Sortie E/S intégrée au module de corps du processeur Nombre de canaux 16 16 16 16 Type de contact Sortie de type drain Sortie de type drain Sortie de type drain Interface de communication RS485 2 2 2 2 RS422 0 0 0 0 RS232 1 1 1 1 PEUT 1 1 1 1 RJ45 1 2 3 Protocole de communication Ethernet √ √ √ √ EtherCAT × √ √ √ profinet √ √ √ √ MQTT √ √ √ √ Serveur OPC UA √ √ √ √ Modbus TCP √ √ √ √ Canope √ √ √ √ Modbus RTU/ASCLL √ √ √ √ Accord libre √ √ √ √ Transmission réseau √ √ √ √ Paramètres de contrôle de mouvement EtherCAT / / / / WebVisu √ √ √ √ Tension d'alimentation 24 V CC (-15 % ~ 20 %) 24 V CC (-15 % ~ 20 %) 24 V CC (-15 % ~ 20 %) 24 V CC (-15 % ~ 20 %) Contenu de la livraison : 1 module

Lis Plus Moins

Barrière de sécurité à entrée de fréquence monocanal HD-506 Le Barrière de sécurité de fréquence HD-506 est utilisé pour la séparation sûre et la transmission de signaux entre les zones potentiellement explosives (zone 0, 1, 2) et la zone de sécurité. L'appareil convertit Signaux d'impulsions de fréquence (0,1 Hz–100 kHz) dans un signal de sortie normalisé (par exemple 4–20 mA ou 0–10 V) autour. Grâce à isolation galvanique entre l'entrée, la sortie et la tension d'alimentation assure une sécurité et une fiabilité maximales. Diagnostic d'erreur en ligne et des options de programmation PC, la barrière peut être adaptée de manière flexible. Certifié selon [Ex ia Ga] IIC (NEPSI), cet appareil est idéal pour les applications dans le Automatisation des procédés, industries chimiques, pétrochimiques, énergétiques et manufacturières . Avantages Transmission de signal sécurisée entre la zone Ex (zone 0–2) et la zone sécurisée Prend en charge les signaux d'entrée de fréquence jusqu'à 100 kHz Convertit les signaux en 4–20 mA, 0–10 V, 0–5 V ou 1–5 V à Isolation galvanique entre Entrée, sortie et alimentation Autodiagnostic des erreurs pour un fonctionnement fiable Certification Ex ia IIC pour une sécurité maximale dans les zones potentiellement explosives Conception compacte (seulement 12,7 mm de large) pour montage sur rail DIN Données techniques catégorie Détails Série de modèles HD-506 Tension d'alimentation 18–32 V CC (avec protection contre l'inversion de polarité) Consommation d'énergie ≤ 0,8 W (simple), ≤ 1,3 W (double) Signal d'entrée Signal d'impulsion de fréquence Gamme de fréquences 0,1 Hz – 100 kHz Largeur d'impulsion > 5 μs Résistance d'entrée ≥ 3 kΩ Déclencheur de signal Faible : 0–1 V, Élevé : 4–30 V Tension de distribution 24 V CC, ≥ 16 V à 20 mA Signaux de sortie 4–20 mA, 1–5 V, 0–5 V, 0–10 V, autres Charge max. ≤ 550 Ω (à 4–20 mA) précision ± 0,1 % FS (25 °C ± 2 °C) Dérive de température 40 ppm/°C Temps de réaction <500 ms Tension d'isolement ≥ 2 500 V CA (sécurité intrinsèque), ≥ 1 500 V CA (non sécurité intrinsèque) Résistance d'isolement ≥ 100 MΩ Température de fonctionnement -20°C à +60°C Dimensions (L H P) 12,7 mm × 110 mm × 118,9 mm Certification NEPSI, Ex ia IIC, Zone 0/1/2, T4-T6 Contenu de la livraison : 1 x pièce
