Description
Kompakte Wasserkühlplatte aus Metall zur gezielten Kühlung kleiner elektronischer und mechanischer Komponenten. Durch die Abmessungen von nur 30 × 30 mm eignet sich die Kühlplatte besonders für Anwendungen mit begrenztem Bauraum.
Das Set wird komplett mit zwei Schlauchanschlüssen und 1 Meter flexiblem transparentem Schlauch geliefert.
Je nach Anwendung stehen zwei Anschlussvarianten zur Auswahl:
Gerade Anschlüsse – Schlauchführung senkrecht von der Kühlplatte weg
90° Winkelanschlüsse – seitliche Schlauchführung bei geringer Einbauhöhe

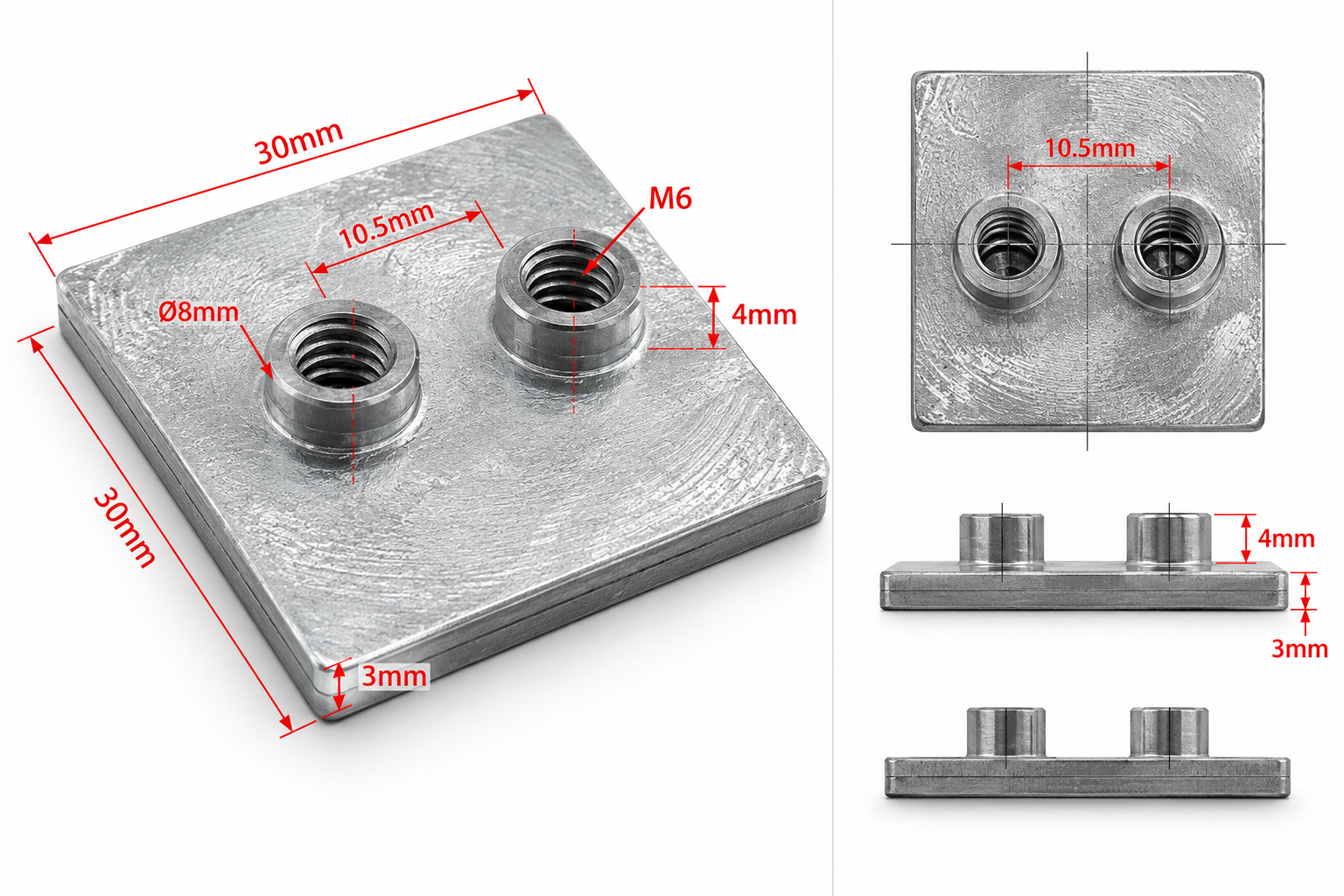

Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Wasser-Kühlplatte / Water Cooling Block |
| Abmessungen |
ca. 30 × 30 mm
|
| Plattenstärke |
ca. 3 mm
|
| Anschlussgewinde |
M6 |
| Anschlussvarianten |
Gerade / 90° Winkel |
| Schlauch |
flexibel, transparent |
| Schlauchlänge |
1 m |
| Schlauchgröße |
4 × 6 mm |
| Material Kühlplatte |
Metall |
| Kühlsystem |
Flüssigkeitskühlung |
| Gewicht Kühlplatte |
ca. 6,3 g
|

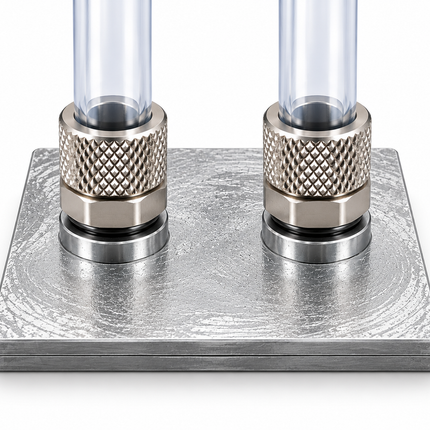

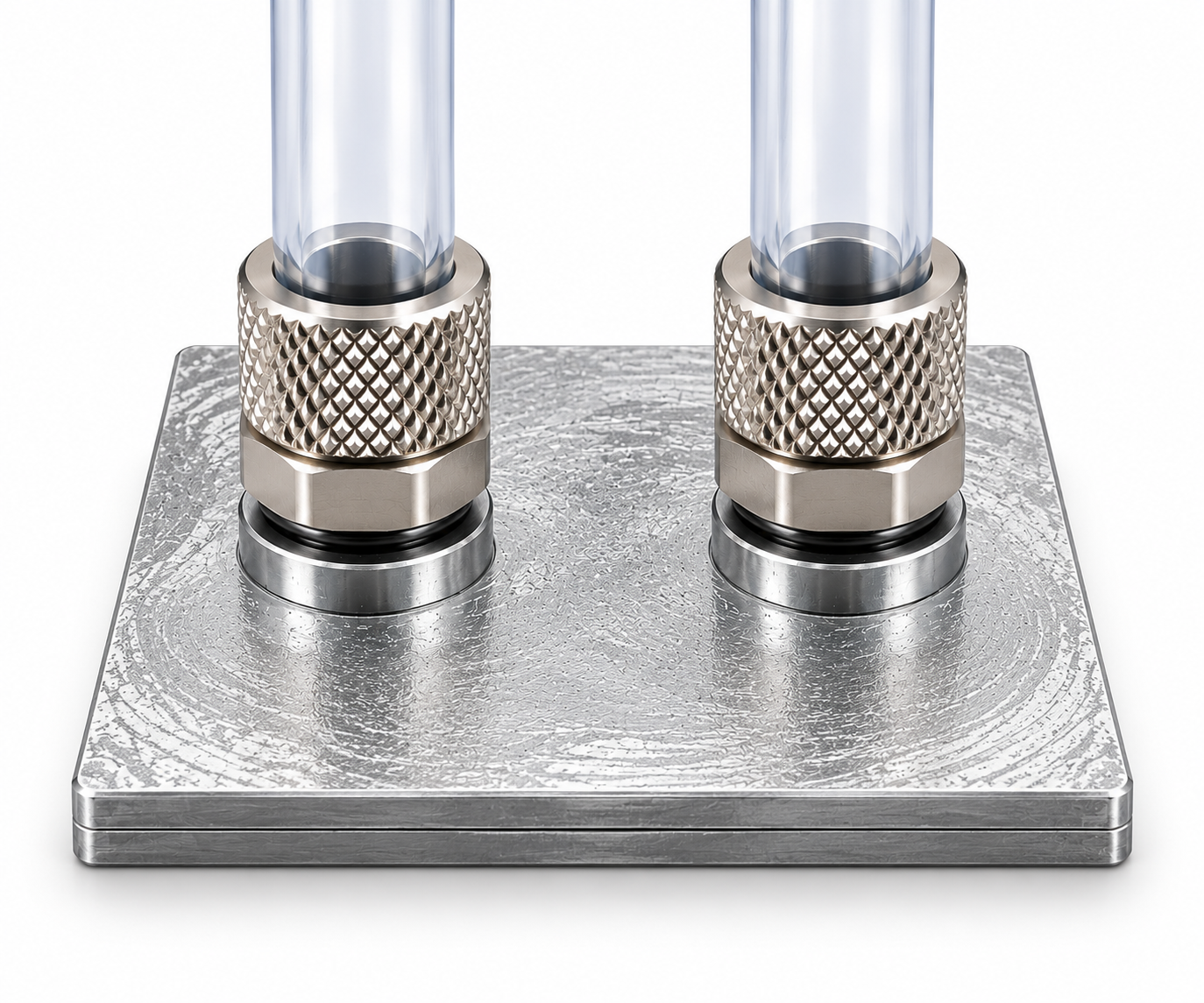

Variante 1 – Gerader Anschluss
Bei dieser Ausführung werden die beiden Schläuche senkrecht zur Kühlplatte geführt.
Ideal, wenn oberhalb der Kühlplatte ausreichend Platz vorhanden ist und eine besonders einfache Schlauchführung gewünscht wird.

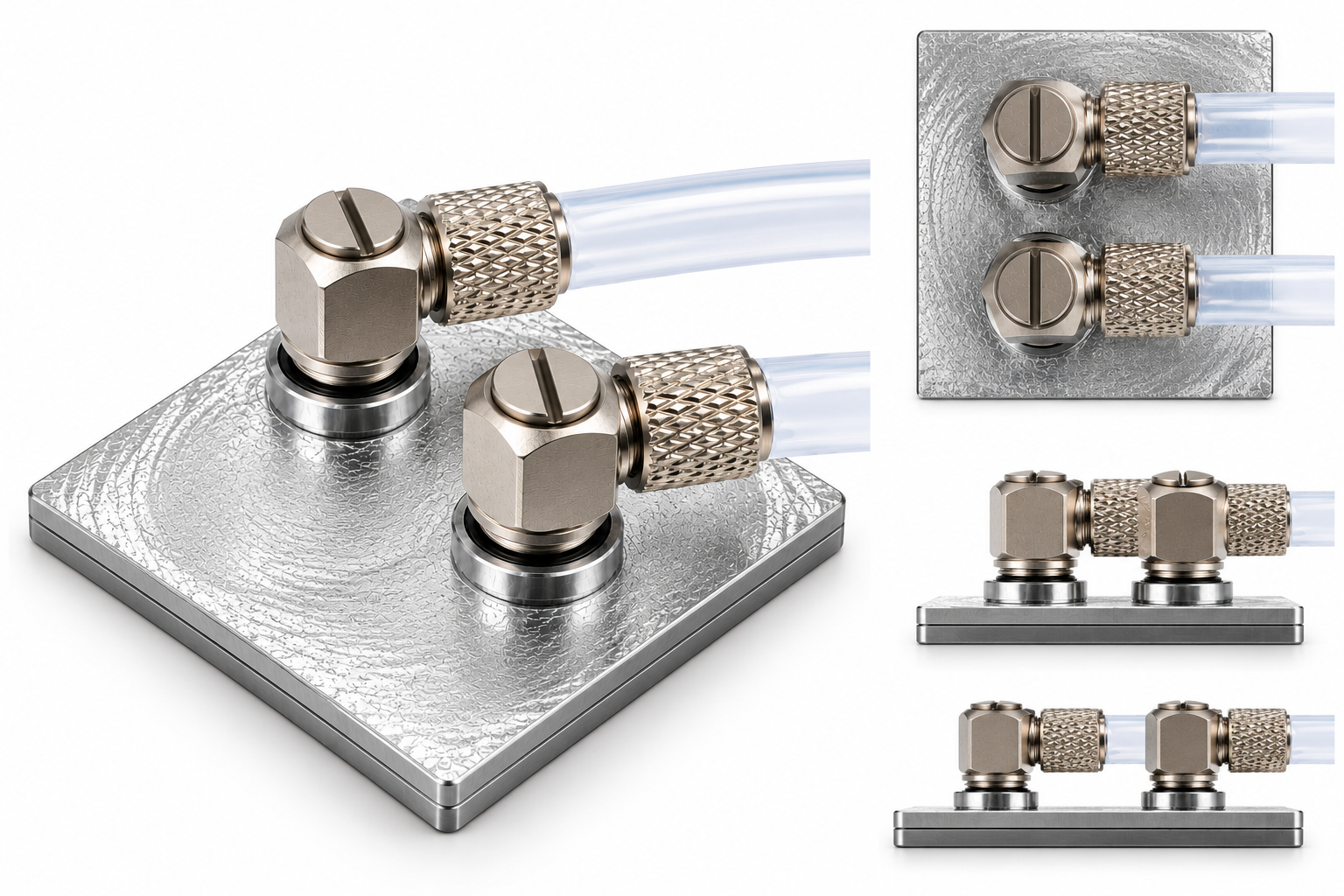

Variante 2 – 90° Winkelanschluss
Die 90°-Anschlüsse führen die Schläuche seitlich und parallel zur Kühlplatte weg.
Diese Variante eignet sich besonders für:
- flache Gehäuse
- begrenzte Einbauhöhe
- seitliche Schlauchführung
- kompakte Elektronikaufbauten
- sauberes Kabel- und Schlauchmanagement
Die Winkelanschlüsse besitzen eine Schraube auf der Oberseite.
Typische Anwendungen
Geeignet zur Wasserkühlung bzw. Wärmeabfuhr bei beispielsweise Elektronikmodulen, LED-Anwendungen, Leistungsbauteilen, kleinen Kühlprojekten, DIY-Systemen, Laboraufbauten und Prototypen.
Die tatsächliche Kühlleistung hängt unter anderem von Kühlmitteltemperatur, Durchfluss, Pumpe, Wärmeübergang und Montage ab.
Lieferumfang
1 × Wasser-Kühlplatte 30 × 30 mm

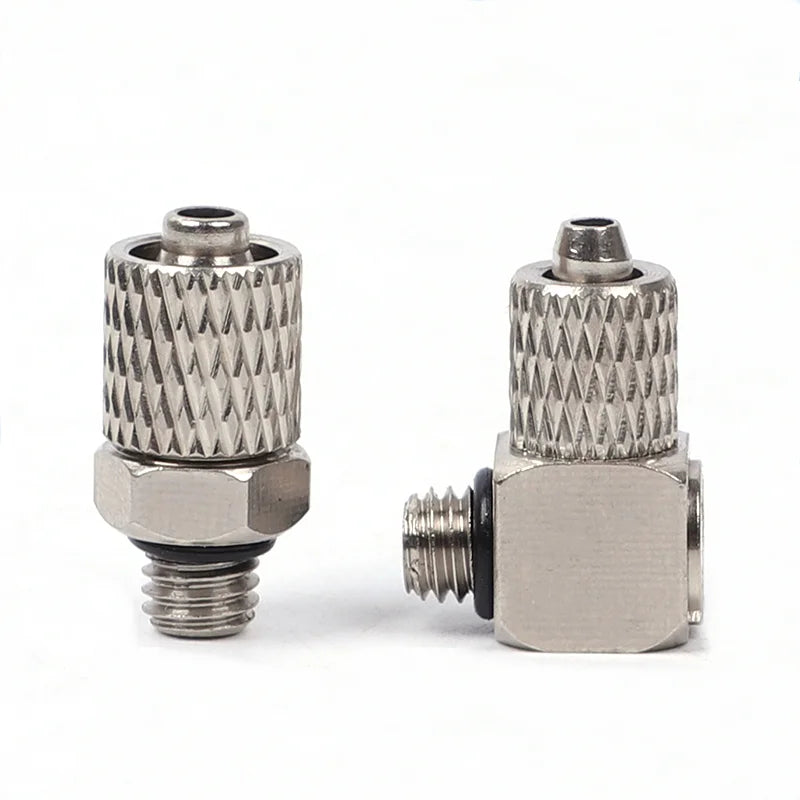

2 × Schlauchanschlüsse – gerade oder 90°, entsprechend der gewählten Variante
1 × transparenter Schlauch – 1 m, 4 × 6 mm
