Description
Kompakter Aluminium-Radiator für Wasserkühlungs- und Flüssigkeitskühlsysteme. Durch die feinen Aluminiumlamellen und mehrere interne Flachkanäle wird die Wärme des Kühlmediums effizient an die Umgebungsluft abgegeben.
Der Radiator eignet sich für PC-Wasserkühlungen, CPU, GPU, VGA, Elektronik, Laser, Industrieelektronik und DIY-Kühlsysteme.
Erhältlich in drei Größen: 60 mm, 80 mm und 120 mm.
⭐ Eigenschaften
-
Radiator aus Aluminium
- Feine Aluminium-Kühllamellen für große Kühlfläche
- Interne Flachkanäle für den Kühlmittelfluss
- Vakuum-Aluminiumlötverfahren
- Kühlkörper als geschlossene Einheit verlötet
- Für Wasser- und geeignete Flüssigkeitskühlsysteme
- Für Lüfterbetrieb geeignet
- Kompakte und leichte Konstruktion
- Passive Nutzung oder aktive Kühlung mit Lüfter möglich
-
Drei Größen erhältlich: 60 / 80 / 120 mm
📊 Varianten im Vergleich
| Variante |
Außenmaße |
Flachkanäle |
Passende Lüftergröße* |
Empfehlung |
| 60 mm |
82 × 60 × 25 mm |
6 |
60 mm |
Sehr kompakte Kühlsysteme |
| 80 mm |
103 × 80 × 25 mm |
8 |
80 mm |
Kompakte Elektronik- & PC-Kühlung |
| 120 mm |
155 × 120 × 30 mm |
10 |
120 mm |
Höhere Kühlleistung |
*Lüfter sind nur enthalten, wenn dies ausdrücklich in der gewählten Variante angegeben ist.

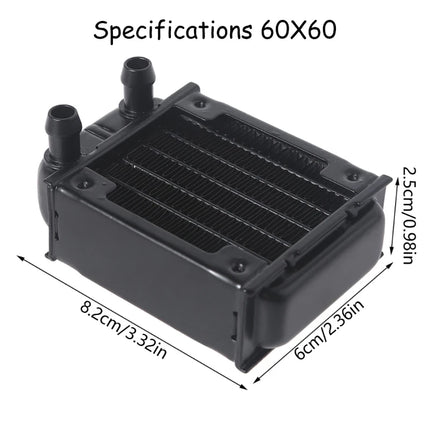

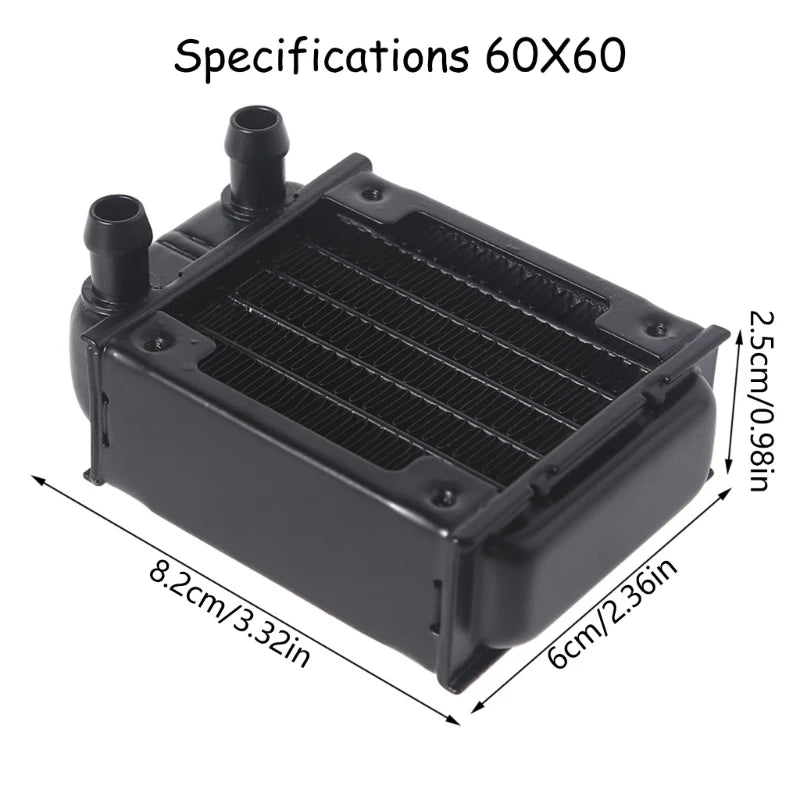

60-mm-Radiator
Abmessungen: 82 × 60 × 25 mm
Flachkanäle: 6 Stück
Lüfterklasse: 60 mm
Besonders geeignet für Anwendungen mit sehr wenig verfügbarem Bauraum.

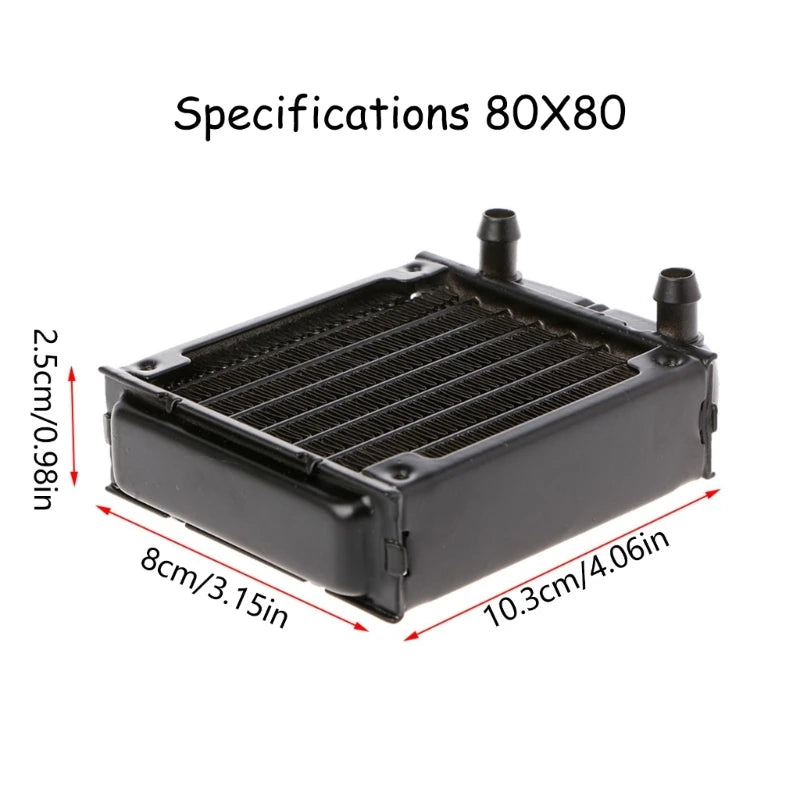

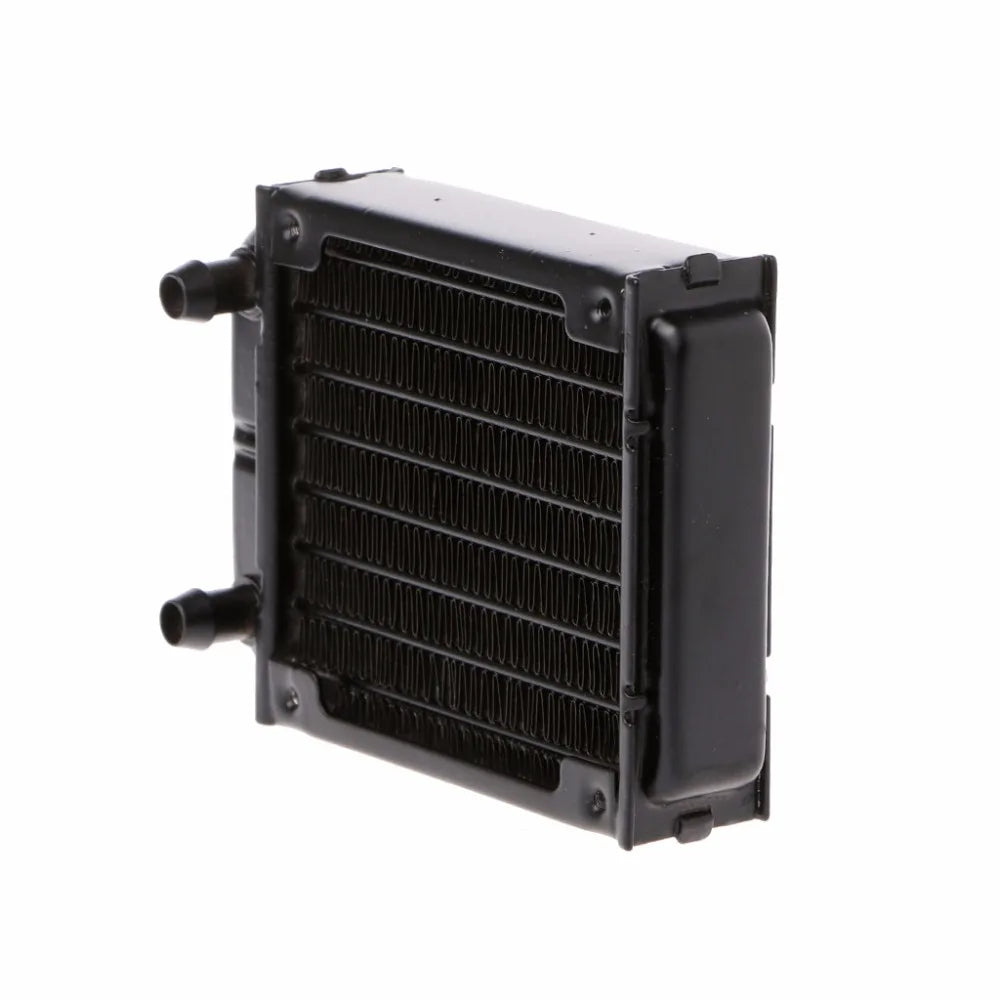

80-mm-Radiator
Abmessungen: 103 × 80 × 25 mm
Flachkanäle: 8 Stück
Lüfterklasse: 80 mm
Guter Kompromiss zwischen kompakter Größe und Kühlfläche.
120-mm-Radiator
Abmessungen: 155 × 120 × 30 mm
Flachkanäle: 10 Stück
Lüfterklasse: 120 mm
Die größte angebotene Variante mit größerer Kühlfläche für Anwendungen mit höherer thermischer Belastung.
💧 Funktionsprinzip
Das erwärmte Kühlmittel strömt durch die internen Flachkanäle des Radiators. Die Wärme wird auf die Aluminiumlamellen übertragen und anschließend an die Umgebungsluft abgegeben.
Durch die Montage eines passenden Axiallüfters lässt sich der Luftstrom durch die Lamellen erhöhen und damit die Wärmeabgabe deutlich verbessern.
Typischer Aufbau:
Kühlplatte → Pumpe → Radiator → Kühlplatte
🛠️ Einsatzbereiche
- CPU-Wasserkühlung
- GPU / VGA Kühlung
- RAM- und Elektronikkühlung
- Leistungs-MOSFETs
- Spannungsregler
- LED-Kühlung
- Laser-Kühlung
- Industrieelektronik
- Frequenzumrichter
- Steuerungstechnik
- Schaltschränke
- DIY-Wasserkühlungen
- Prototypen und Prüfstände
⚠️ Hinweise
Der Radiator besteht aus Aluminium. Bei einem Kühlkreislauf mit Bauteilen aus unterschiedlichen Metallen – insbesondere Kupfer und Aluminium – sollte ein dafür geeignetes Kühlmittel mit Korrosionsschutz verwendet werden.
Vor Inbetriebnahme sollte das komplette Kühlsystem auf Dichtigkeit geprüft werden.
📦 Lieferumfang
1 × Aluminium Wasserkühlungs-Radiator in gewählter Größe
Auswahl:
60 mm – 82 × 60 × 25 mm
80 mm – 103 × 80 × 25 mm
120 mm – 155 × 120 × 30 mm
